General Electric DS3800HIMA Panneau d'interface auxiliaire Options personnalisables

Description du produit : DS3800HIMA

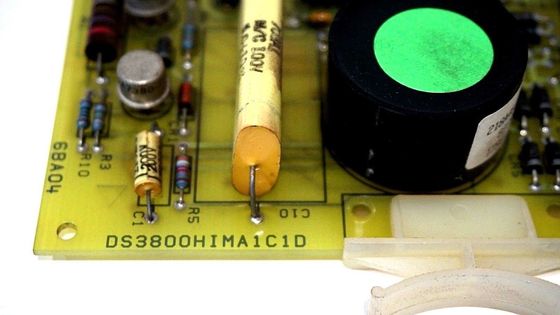

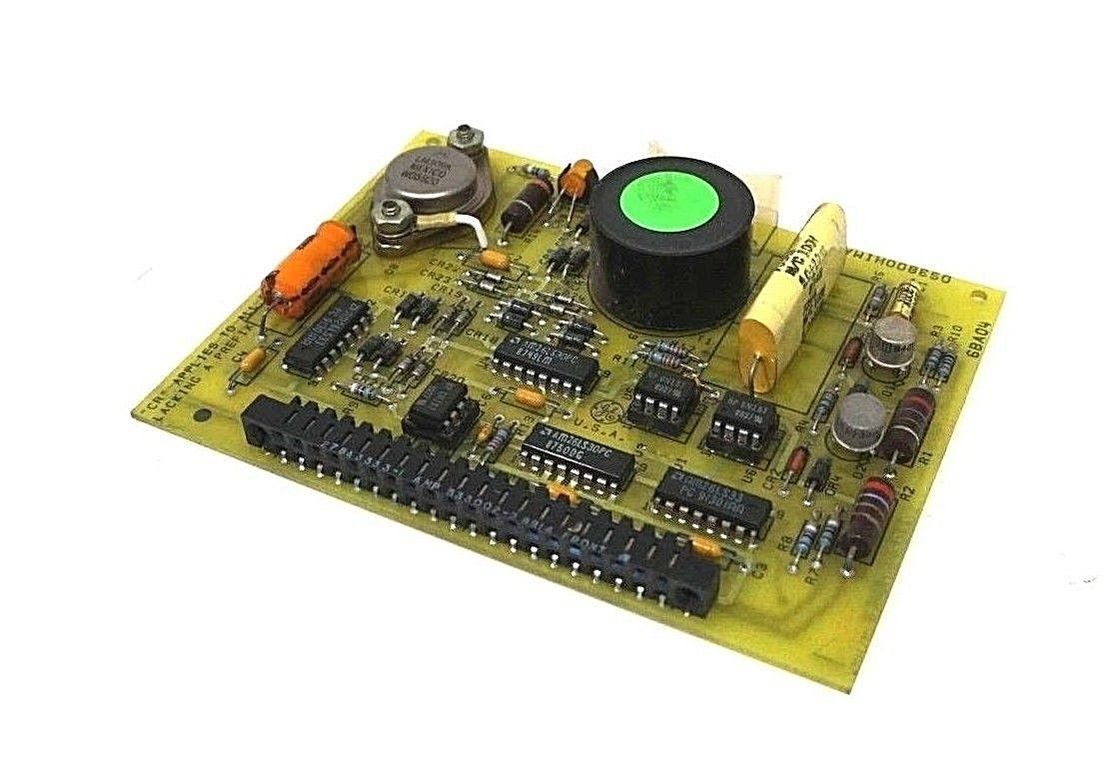

• Disposition de la carte et composants: Le DS3800HIMA présente une disposition de carte de circuit imprimé bien structurée qui abrite une gamme diversifiée de composants électroniques. Ces composants sont soigneusement sélectionnés et positionnés pour optimiser la fonctionnalité et les performances de la carte. Il intègre plusieurs circuits intégrés, chacun remplissant des fonctions spécifiques dans les tâches d'isolation et de traitement du signal. Par exemple, il inclut le DIP HP69137, qui joue probablement un rôle dans la gestion de certains aspects de l'amplification du signal ou des opérations logiques. Le récepteur/émetteur de ligne différentielle double DIP AM26LS30 et le récepteur de ligne différentielle quadruple AM26LS33 sont importants pour la réception et la transmission de signaux différentiels, garantissant un transfert de signal précis tout en maintenant l'isolation entre les différentes sections électriques.

• Conception mécanique et montage: La carte est conçue avec des caractéristiques mécaniques qui facilitent son installation et son intégration dans le boîtier ou le rack du système de contrôle industriel. Il comporte probablement des trous ou des fentes de montage le long de ses bords pour permettre une fixation sécurisée à la structure de montage appropriée. La construction globale est robuste pour résister aux contraintes mécaniques et aux vibrations courantes dans les environnements industriels. Cela garantit que le DS3800HIMA reste fermement en place pendant le fonctionnement, maintenant des connexions électriques fiables avec d'autres composants et minimisant le risque de connexions desserrées ou de dommages aux composants dus au mouvement.

Aperçu fonctionnel

• Fonction d'isolement: La fonction principale du DS3800HIMA est de fournir une isolation électrique entre les différentes parties du système de contrôle. Dans les applications industrielles, en particulier celles impliquant des turbines à gaz et à vapeur, plusieurs sous-systèmes électriques doivent fonctionner indépendamment tout en communiquant entre eux. Le panneau d'isolation empêche le bruit électrique, les boucles de masse et les défauts électriques potentiels de se propager entre ces sous-systèmes. Par exemple, il peut isoler les signaux de commande des systèmes d'injection de carburant de ceux des capteurs de surveillance de la turbine, garantissant ainsi qu'éventuelles perturbations électriques dans une zone n'affectent pas le bon fonctionnement de l'autre. Cette isolation est obtenue grâce à une combinaison de composants tels que des transformateurs, des optocoupleurs (le cas échéant) et des configurations de circuits soigneusement conçues qui créent des domaines électriques séparés avec un couplage électrique minimal entre eux.
• Conditionnement et transfert de signaux: Outre l'isolation, le DS3800HIMA participe également au conditionnement et au transfert du signal. Il accepte différents types de signaux d'entrée, qui peuvent inclure des signaux analogiques ou numériques provenant de capteurs mesurant des paramètres tels que la température, la pression ou la vitesse de rotation de la turbine. Ces signaux d'entrée sont ensuite traités et conditionnés selon les besoins. Pour les signaux analogiques, il peut ajuster les niveaux de tension, filtrer le bruit ou amplifier les signaux faibles pour les rendre adaptés à un traitement ultérieur par d'autres composants du système de contrôle. Les signaux numériques sont également gérés pour garantir des niveaux logiques appropriés et une transmission précise entre les différentes sections isolées. La carte utilise ses circuits intégrés et d'autres composants pour effectuer efficacement ces tâches de conditionnement des signaux, en maintenant l'intégrité des signaux lorsqu'ils traversent les barrières d'isolation.
• Gestion et protection de l'alimentation: Le transistor LM309K et les autres composants de puissance associés sur la carte jouent un rôle crucial dans la gestion de l'énergie. Ils régulent la tension fournie aux différentes parties de la carte, garantissant que chaque composant reçoit la puissance appropriée et stable. La fonction de protection contre les surcharges thermiques du régulateur aide à protéger la carte contre les dommages dus à une consommation d'énergie excessive ou à une génération de chaleur anormale. Ceci est particulièrement important dans les environnements industriels où les fluctuations de puissance et les températures ambiantes élevées peuvent présenter des risques pour le fonctionnement fiable des composants électroniques. En maintenant des conditions d'alimentation stables et en protégeant contre la surchauffe, le DS3800HIMA contribue à la longévité globale et aux performances fiables du système de contrôle.

Rôle dans les systèmes industriels

• Contrôle des turbines à gaz et à vapeur: Dans le contexte des systèmes Speedtronic/Mark IV de GE pour turbines à gaz et à vapeur, le DS3800HIMA est un élément essentiel. Il est impliqué dans de multiples aspects du contrôle des turbines, notamment la régulation de l’air, du carburant et des émissions. Pour le contrôle de l'air, il permet de gérer les signaux liés à l'admission d'air de combustion, garantissant que la quantité d'air correcte est fournie à la chambre de combustion en fonction des conditions de fonctionnement de la turbine. Dans le contrôle du carburant, il isole et conditionne les signaux qui déterminent le taux d'injection de carburant, permettant un contrôle précis du débit de carburant pour optimiser l'efficacité de la combustion et la puissance de sortie. En matière de contrôle des émissions, il traite les signaux des capteurs surveillant les paramètres des gaz d'échappement et participe aux mécanismes de contrôle visant à minimiser les émissions nocives tout en maintenant les performances de la turbine.

Considérations environnementales et opérationnelles

• Tolérance à la température et à l'humidité: Le DS3800HIMA est conçu pour fonctionner dans une plage de températures spécifique, généralement de -20°C à +60°C, ce qui est courant pour les composants de contrôle industriels utilisés dans des environnements où les variations de température peuvent être importantes. Cette large tolérance de température lui permet de fonctionner de manière fiable aussi bien dans des situations de démarrage à froid, comme dans les centrales électriques extérieures en hiver, que dans des conditions de fonctionnement chaudes à proximité d'équipements générateurs de chaleur dans des installations industrielles. Il peut également gérer une plage relativement large de niveaux d'humidité, généralement dans la plage sans condensation typique des environnements industriels, garantissant que l'humidité de l'air ne provoque pas de courts-circuits électriques ou de corrosion des composants internes.
• Compatibilité électromagnétique (CEM): Pour fonctionner efficacement dans les environnements industriels électriquement bruyants où se trouvent les turbines, le DS3800HIMA possède de bonnes propriétés de compatibilité électromagnétique. Il est conçu pour résister aux interférences des champs électromagnétiques externes générés par d'autres équipements électriques, tels que les moteurs, les générateurs et les transformateurs. Dans le même temps, il minimise ses propres émissions électromagnétiques pour éviter les interférences avec d'autres composants du système de contrôle. Ceci est obtenu grâce à un blindage approprié des composants, une conception soignée des circuits et l'utilisation de composants présentant de bonnes caractéristiques CEM, garantissant un traitement du signal et une communication stables même en présence de fortes perturbations électromagnétiques.

Caractéristiques : DS3800HIMA

• Capacité d'isolation élevée: Il fournit une isolation électrique robuste entre les différentes sections électriques du système de contrôle industriel. Cette isolation est conçue pour résister à des différences de tension importantes et empêcher le bruit électrique, les transitoires et les boucles de masse de se propager entre les sous-systèmes. Par exemple, il peut isoler efficacement les circuits de commande du fonctionnement de la turbine de ceux liés aux fonctions de surveillance et de diagnostic, garantissant ainsi qu'aucune perturbation électrique dans une zone n'interfère avec l'autre. La capacité d'isolation est obtenue grâce à une combinaison de composants soigneusement sélectionnés et de topologies de circuits spécifiques, lui permettant de maintenir l'intégrité du signal et la stabilité du système même dans des environnements industriels électriquement bruyants.
• Isolation pour plusieurs signaux: Le DS3800HIMA peut isoler différents types de signaux, y compris les signaux analogiques et numériques. Qu'il s'agisse des signaux analogiques de bas niveau provenant des capteurs de température sur les aubes de turbine ou des signaux logiques numériques pour contrôler les soupapes d'injection de carburant, la carte garantit que ces signaux sont électriquement séparés selon les besoins. Cette polyvalence dans la gestion de différents types de signaux le rend adapté à l'intégration de plusieurs composants et sous-systèmes dans l'environnement complexe de contrôle de turbine, où différents signaux doivent être gérés et protégés indépendamment.

• Conditionnement et traitement du signal

• Conditionnement du signal analogique: Pour les signaux d'entrée analogiques, il offre des capacités complètes de conditionnement de signaux. Il peut ajuster les niveaux de tension des signaux entrants pour répondre aux exigences des composants en aval du système de contrôle. Par exemple, si un capteur de température fournit un signal de tension faible de l'ordre du millivolt, la carte peut l'amplifier à un niveau plus approprié, par exemple quelques volts, pour un traitement précis par des convertisseurs analogique-numérique ou d'autres modules de contrôle. Il filtre également le bruit électrique et les interférences courants dans les environnements industriels, en utilisant des composants tels que des condensateurs et des résistances dans des circuits de filtrage pour lisser les signaux et éliminer le bruit haute fréquence, garantissant ainsi que les signaux analogiques conditionnés représentent avec précision les paramètres physiques mesurés.
• Gestion du signal numérique: En ce qui concerne les signaux numériques, le DS3800HIMA garantit une conversion de niveau logique et une intégrité du signal appropriées. Il peut recevoir des signaux numériques avec différents niveaux de tension et les convertir aux niveaux logiques appropriés compatibles avec les circuits internes du système de contrôle. Cela facilite une communication transparente entre les différents composants numériques, tels que les microcontrôleurs, les dispositifs logiques programmables et les capteurs ou actionneurs numériques. De plus, il peut exécuter des fonctions telles que la mise en mémoire tampon et l'anti-rebond du signal pour améliorer la fiabilité de la transmission du signal numérique, en particulier dans les situations où il peut y avoir du bruit électrique ou des vibrations mécaniques susceptibles de provoquer des changements parasites du signal.

• Gestion et protection de l'alimentation

• Régulation de puissance stable: La carte intègre des composants de gestion de l'alimentation, tels que le transistor LM309K, qui agit comme un régulateur de tension fiable. Ce régulateur fournit une alimentation stable de 5 V à diverses parties de la carte, garantissant que les circuits intégrés et autres composants reçoivent une alimentation constante quelles que soient les fluctuations de la source d'alimentation d'entrée. Avec une capacité de courant de sortie supérieure à 1 A, il peut prendre en charge simultanément les besoins en énergie de plusieurs composants, ce qui le rend adapté à la gestion des besoins en énergie d'une carte de contrôle complexe comme le DS3800HIMA. La fonction de protection contre les surcharges thermiques du régulateur est une protection supplémentaire, réduisant automatiquement le courant de sortie ou s'arrêtant en cas de génération de chaleur excessive pour éviter d'endommager les composants dus à une surchauffe.
• Mécanismes de protection de l'alimentation: En plus de la régulation de tension, le DS3800HIMA dispose de mécanismes de protection intégrés contre les surtensions et les défauts électriques. Il peut inclure des composants tels que des suppresseurs de tension transitoire ou des fusibles qui peuvent protéger la carte contre les pics de tension soudains ou les flux de courant excessifs. Ces fonctions de protection aident à protéger les composants électroniques sensibles de la carte contre les dommages causés par les irrégularités de l'alimentation électrique, qui ne sont pas rares dans les systèmes électriques industriels. En garantissant l'intégrité de l'alimentation électrique, la carte peut maintenir un fonctionnement stable et réduire le risque de pannes inattendues pouvant avoir un impact sur le contrôle de la turbine.

• Intégration et polyvalence des composants

• Intégration riche de composants: Il comprend une gamme diversifiée de circuits intégrés, notamment le récepteur/émetteur de ligne différentielle double HP69137 DIP, le récepteur/émetteur de ligne différentielle double AM26LS30 et le récepteur de ligne différentielle quadruple AM26LS33. Ces circuits intégrés fonctionnent ensemble pour remplir diverses fonctions telles que l'amplification du signal, le traitement différentiel du signal et la transmission du signal entre différentes sections isolées du système. Parallèlement, la présence d'un transformateur Bicron 218A4819P2 améliore encore les capacités d'isolation et joue un rôle dans le transfert de signal à travers les barrières d'isolation. La combinaison de ces composants, ainsi que de nombreux condensateurs, résistances et diodes, permet la mise en œuvre de fonctions électriques et électroniques complexes sur une seule carte, lui permettant de gérer plusieurs aspects du contrôle de la turbine et de la gestion des signaux.
• Connectivité polyvalente: Le DS3800HIMA est équipé de connecteurs et d'interfaces qui lui permettent de se connecter à une large gamme d'autres composants du système de contrôle de la turbine. Il peut s'interfacer avec des capteurs mesurant différents paramètres physiques de la turbine, tels que des capteurs de température, de pression et de vibration, via ses canaux d'entrée. Côté sortie, il peut communiquer avec des actionneurs tels que des soupapes d'injection de carburant, des registres de contrôle du débit d'air et d'autres éléments de contrôle pour mettre en œuvre le fonctionnement souhaité de la turbine. La capacité de se connecter à un ensemble aussi diversifié de composants en fait un élément de base polyvalent pour intégrer différentes parties du système de contrôle et faciliter un fonctionnement et une communication transparents au sein de l'environnement global de contrôle de la turbine.

• Indication visuelle et surveillance

• Indicateur LED: La présence d'une LED orange sur la carte constitue un indicateur visuel précieux. Cette LED peut fournir des informations rapides sur l'état opérationnel de la carte, comme l'état de mise sous tension, la présence d'un défaut ou d'une condition d'avertissement, ou l'apparition d'événements spécifiques pendant le fonctionnement du système de contrôle de la turbine. Par exemple, il peut clignoter à une certaine fréquence pour indiquer une activité de communication en cours ou rester allumé en permanence pour signaler un état de fonctionnement normal. Les techniciens et les opérateurs peuvent utiliser ce repère visuel pour évaluer rapidement l'état du DS3800HIMA et identifier tout problème potentiel nécessitant une enquête ou une maintenance plus approfondie, facilitant ainsi un dépannage efficace et réduisant les temps d'arrêt.

• Résilience environnementale

• Large tolérance de température: La carte est conçue pour fonctionner dans une plage de températures relativement large, généralement de -20°C à +60°C. Cette large tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les sites de production d'électricité extérieurs froids en hiver jusqu'aux installations de fabrication ou aux centrales électriques chaudes et bruyantes où se trouve la turbine. Les composants et matériaux utilisés dans sa construction sont soigneusement sélectionnés pour conserver leurs propriétés électriques et mécaniques sur cette plage de températures, minimisant ainsi le risque de dégradation des performances ou de défaillance due aux variations de température.
• Résistance à l'humidité et à la CEM: Il peut gérer une large gamme de niveaux d'humidité dans la plage sans condensation typique des environnements industriels, garantissant que l'humidité de l'air ne provoque pas de courts-circuits électriques ou de corrosion des composants internes. De plus, le DS3800HIMA possède de bonnes propriétés de compatibilité électromagnétique (CEM). Il est conçu pour résister aux interférences électromagnétiques provenant d’autres équipements industriels et pour minimiser ses propres émissions électromagnétiques. Cela lui permet de maintenir un traitement du signal et une communication stables dans des environnements électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres appareils électriques générant des champs électromagnétiques.

Paramètres techniques : DS3800HIMA

• • Tension d'entrée: La carte fonctionne généralement dans une plage spécifique de tensions d'entrée. Généralement, il peut accepter une entrée de tension continue comprise par exemple entre +15 V et +30 V CC. Cette plage de tension est conçue pour être compatible avec les systèmes d'alimentation que l'on trouve couramment dans les environnements industriels où les systèmes Speedtronic/Mark IV sont déployés.
  • Consommation d'énergie: Dans des conditions de fonctionnement normales, la consommation électrique du DS3800HIMA se situe généralement dans une certaine plage, en fonction de la charge de travail et des fonctions spécifiques qu'il exécute. Il peut consommer en moyenne entre 5 et 15 watts, mais cela peut varier en fonction de facteurs tels que le nombre de signaux traités et le niveau d'activité des composants connectés.
• Caractéristiques d'isolement:
  • Tension d'isolement: Il offre un niveau d’isolation électrique important entre les différentes sections du circuit. La tension nominale d'isolement peut être de plusieurs milliers de volts, souvent comprise entre 1 500 V et 3 000 V RMS (Root Mean Square), en fonction de la conception spécifique et des exigences de l'application. Cette tension d'isolement élevée garantit que le bruit électrique, les transitoires et les boucles de terre sont efficacement bloqués, préservant ainsi l'intégrité des signaux et la stabilité du système de contrôle.
  • Résistance d'isolement: La carte maintient une résistance d'isolement élevée entre les circuits isolés, généralement de l'ordre du gigohm (par exemple plusieurs gigohms ou plus). Cela permet de minimiser tout courant de fuite entre les sections isolées, améliorant ainsi davantage l'effet d'isolation et empêchant les interactions électriques indésirables.
• Niveaux et caractéristiques des signaux:
  • Entrées analogiques: Il dispose de plusieurs canaux d'entrée analogiques conçus pour recevoir les signaux des capteurs mesurant divers paramètres physiques de la turbine. Ces entrées analogiques peuvent gérer des signaux de tension dans des plages spécifiques, telles que 0 - 5 V CC ou 0 - 10 V CC, selon la configuration et les types de capteurs connectés. La résolution de ces entrées analogiques peut être d'environ 12 bits ou plus, permettant une mesure et une différenciation précises des niveaux des signaux d'entrée. Cela permet une représentation précise des données du capteur pour un traitement ultérieur au sein du système de contrôle.
  • Sorties analogiques: La carte peut également comporter un certain nombre de canaux de sortie analogiques. Ceux-ci peuvent générer des signaux de commande analogiques avec des plages de tension similaires à celles des entrées, comme 0 - 5 V CC ou 0 - 10 V CC. L'impédance de sortie de ces canaux est généralement conçue pour répondre aux exigences de charge typiques des systèmes de contrôle industriels, garantissant ainsi une transmission stable et précise du signal aux actionneurs ou autres dispositifs qui dépendent d'une entrée analogique pour leur fonctionnement.
  • Entrées et sorties numériques: Les canaux d'entrée numériques du DS3800HIMA sont configurés pour accepter les niveaux logiques standard, souvent suivant les normes TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor). Un niveau numérique haut peut être compris entre 2,4 V et 5 V et un niveau numérique bas entre 0 V et 0,8 V. Ces entrées numériques peuvent s'interfacer avec des appareils tels que des commutateurs, des capteurs numériques ou des indicateurs d'état. Les canaux de sortie numériques, quant à eux, peuvent fournir des signaux binaires avec des niveaux logiques similaires pour contrôler des composants tels que des relais, des électrovannes ou des affichages numériques.

Spécifications de traitement et de mémoire

• Processeur: Bien que les détails spécifiques sur le modèle exact de processeur puissent varier, la carte intègre des capacités de traitement conçues pour gérer les tâches liées au traitement du signal, au contrôle de l'isolation et à la gestion des communications. Le processeur possède une fréquence d'horloge comprise dans une plage adaptée à l'exécution rapide de ces fonctions, généralement comprise entre des dizaines et des centaines de MHz, en fonction de la conception spécifique et des exigences de l'application. Il est capable de traiter plusieurs signaux d'entrée et de sortie simultanément et de prendre des décisions basées sur une logique programmée pour assurer le bon fonctionnement des processus de contrôle de la turbine.
• Mémoire:
  • EEPROM (mémoire morte programmable effaçable électriquement): La carte peut contenir un module EEPROM avec une certaine capacité de stockage, généralement comprise entre plusieurs kilo-octets et quelques mégaoctets. Cette EEPROM est utilisée pour stocker le micrologiciel, les paramètres de configuration et d'autres données critiques dont la carte a besoin pour fonctionner et maintenir ses fonctionnalités au fil du temps. La possibilité d'effacer et de reprogrammer l'EEPROM permet de personnaliser le comportement de la carte et de l'adapter aux différentes applications de contrôle de turbine et aux exigences changeantes.
  • Mémoire vive (RAM): Il existe également une certaine quantité de RAM intégrée pour le stockage temporaire des données pendant le fonctionnement. La capacité de la RAM peut varier de quelques kilo-octets à des dizaines de mégaoctets, selon la conception. Il est utilisé par le processeur pour stocker et manipuler des données telles que les lectures des capteurs, les résultats de calculs intermédiaires et les tampons de communication lors du traitement des informations et de l'exécution des tâches.

Paramètres de l'interface de communication

• Interfaces série:
  • Débits en bauds: La carte prend en charge une gamme de débits en bauds pour ses interfaces de communication série, qui sont couramment utilisées pour la connexion à des appareils externes sur de plus longues distances ou pour l'interface avec des équipements existants. Il peut généralement gérer des débits en bauds allant de 9 600 bits par seconde (bps) jusqu'à des valeurs plus élevées comme 115 200 bps ou même plus, en fonction de la configuration spécifique et des exigences des appareils connectés.
  • Protocoles: Il est compatible avec divers protocoles de communication série tels que RS232, RS485 ou d'autres protocoles standard de l'industrie en fonction des besoins de l'application. Le RS232 est souvent utilisé pour la communication point à point à courte distance avec des appareils tels que des interfaces opérateur locales ou des outils de diagnostic. Le RS485, quant à lui, permet une communication multipoint et peut prendre en charge plusieurs appareils connectés sur le même bus, ce qui le rend adapté aux configurations de contrôle industriel distribué où plusieurs composants doivent communiquer entre eux et avec le DS3800HIMA.
• Interfaces parallèles:
  • Largeur de transfert de données: Les interfaces parallèles de la carte ont une largeur de transfert de données spécifique, qui peut être, par exemple, 8 bits, 16 bits ou une autre configuration appropriée. Ceci détermine la quantité de données qui peuvent être transférées simultanément au cours d'un seul cycle d'horloge entre le DS3800HIMA et d'autres composants connectés, généralement d'autres cartes au sein du même système de contrôle. Une largeur de transfert de données plus large permet des taux de transfert de données plus rapides lorsque de grandes quantités d'informations doivent être échangées rapidement, comme dans des scénarios d'acquisition de données à grande vitesse ou de distribution de signaux de contrôle.
  • Vitesse d'horloge: Les interfaces parallèles fonctionnent à une certaine vitesse d'horloge, qui définit la fréquence à laquelle les données peuvent être transférées. Cette vitesse d'horloge est généralement de l'ordre du MHz et est optimisée pour un transfert de données efficace et fiable au sein du système de contrôle.

Spécifications environnementales

• Température de fonctionnement: Comme mentionné précédemment, le DS3800HIMA peut fonctionner dans une plage de températures allant de -20°C à +60°C. Cette large tolérance de température est cruciale pour son utilisation dans divers environnements industriels, depuis les emplacements extérieurs froids comme les sites de production d'électricité dans les régions plus froides jusqu'aux usines de fabrication ou aux installations de traitement chaudes et bruyantes où se trouve la turbine.
• Humidité: Il peut fonctionner dans des environnements avec une plage d'humidité relative généralement d'environ 5 % à 95 % (sans condensation). Cette tolérance à l'humidité lui permet de fonctionner dans des zones avec des niveaux d'humidité variables, ce qui est courant dans de nombreux environnements industriels où de la vapeur d'eau ou de la condensation peuvent être présentes en raison de processus ou de conditions environnementales. Des caractéristiques de protection et de conception adéquates sont intégrées pour éviter les problèmes liés à l'humidité tels que les courts-circuits ou la corrosion des composants internes.
• Compatibilité électromagnétique (CEM): La carte répond aux normes CEM pertinentes pour garantir son bon fonctionnement en présence d'interférences électromagnétiques provenant d'autres équipements industriels et pour minimiser ses propres émissions électromagnétiques qui pourraient affecter les appareils à proximité. Il est conçu pour résister aux champs électromagnétiques générés par les moteurs, transformateurs et autres composants électriques que l'on trouve couramment dans les environnements industriels et maintenir l'intégrité du signal et la fiabilité des communications.

Dimensions physiques et montage

• Taille du conseil: Les dimensions physiques du DS3800HIMA sont généralement conformes aux tailles standard des cartes de commande industrielles. Il peut avoir une longueur comprise entre 8 et 16 pouces, une largeur de 6 à 12 pouces et une épaisseur de 1 à 3 pouces, en fonction de la conception spécifique et du facteur de forme. Ces dimensions sont choisies pour s'adapter aux armoires ou boîtiers de commande industriels standard et pour permettre une installation et une connexion appropriées avec d'autres composants.
• Méthode de montage: Il est conçu pour être monté en toute sécurité dans son boîtier ou son enceinte désignée. Il comporte généralement des trous ou des fentes de montage le long de ses bords pour permettre la fixation aux rails de montage ou aux supports de l'armoire. Le mécanisme de montage est conçu pour résister aux vibrations et aux contraintes mécaniques courantes dans les environnements industriels, garantissant que la carte reste fermement en place pendant le fonctionnement et maintenant des connexions électriques stables.

Applications : DS3800HIMA

• Contrôle de l'injection de carburant et de la combustion:
  • Dans les centrales électriques à turbine à gaz, un contrôle précis de l’injection de carburant est crucial pour une combustion efficace et stable. Le DS3800HIMA joue un rôle essentiel dans ce processus en recevant des signaux de capteurs qui mesurent des paramètres tels que la pression du carburant, le débit de carburant et la température. Il conditionne et isole ces signaux analogiques pour garantir une représentation précise des conditions réelles du carburant. Sur la base de ces entrées, la carte peut alors communiquer avec les actionneurs du système d'injection de carburant, ajustant l'ouverture et la fermeture des vannes de carburant afin de maintenir le rapport carburant/air optimal pour la combustion. Cela permet de maximiser la puissance de sortie tout en minimisant les émissions et en évitant des problèmes tels que l'instabilité de la combustion ou la surchauffe.
  • Par exemple, dans une centrale électrique à turbine à gaz à cycle combiné, le DS3800HIMA peut recevoir des signaux d'un débitmètre indiquant la quantité de gaz naturel circulant dans la chambre de combustion. Il traite ces informations en tenant compte de toute variation de pression ou de température susceptible d'affecter la densité du carburant, et envoie des signaux de contrôle précis aux soupapes d'injection de carburant pour garantir une combustion cohérente et efficace quelles que soient les charges de fonctionnement.
• Contrôle de l'admission d'air et du compresseur:
  • Le conseil est également impliqué dans le contrôle des sections d’admission d’air et de compresseur de la turbine à gaz. Il s'interface avec des capteurs qui surveillent la température, la pression et le débit de l'air à différents points du système d'admission d'air. Ces signaux de capteur sont isolés et conditionnés par le DS3800HIMA avant d'être utilisés pour ajuster la position des aubes directrices d'entrée, des aubes de stator variables et d'autres composants du compresseur. En contrôlant avec précision le débit et la pression de l'air, la carte contribue à optimiser les performances du compresseur, garantissant qu'il fournit la bonne quantité d'air comprimé à la chambre de combustion à la pression et à la température appropriées.
  • Dans une centrale à turbine à gaz en pointe, où les changements rapides de la demande de charge sont fréquents, le DS3800HIMA peut réagir rapidement aux changements des conditions atmosphériques et ajuster le fonctionnement du compresseur en conséquence. Par exemple, lorsque la turbine doit augmenter rapidement sa puissance de sortie, la carte peut ouvrir plus largement les aubes directrices d'entrée pour permettre à plus d'air d'entrer dans le compresseur, permettant ainsi à la turbine d'augmenter sa cadence de tir et de générer plus d'électricité en peu de temps.
• Protection et surveillance des turbines:
  • Le DS3800HIMA est indispensable pour protéger la turbine à gaz des conditions de fonctionnement anormales. Il se connecte à divers capteurs de protection tels que des capteurs de vibrations sur l'arbre de la turbine, des capteurs de température sur les aubes et le carter de la turbine et des capteurs de pression dans le trajet des gaz d'échappement. Lorsque ces capteurs détectent des valeurs en dehors des plages de fonctionnement normales, la carte traite les signaux et peut déclencher des alarmes ou lancer des procédures d'arrêt. Par exemple, si un capteur de vibrations détecte une vibration excessive qui pourrait indiquer un problème mécanique comme un arbre mal aligné ou une pale endommagée, le DS3800HIMA peut communiquer avec le système de contrôle principal pour arrêter immédiatement la turbine afin d'éviter d'autres dommages.
  • De plus, il surveille en permanence les paramètres de performance de la turbine pendant le fonctionnement normal. Les signaux provenant de différents capteurs sont conditionnés et envoyés au système de contrôle pour analyse, permettant aux opérateurs de suivre les tendances de paramètres tels que l'efficacité de la turbine, la température des gaz d'échappement et la puissance de sortie. Ces données sont cruciales pour la maintenance préventive, car elles permettent d'identifier rapidement les problèmes potentiels et de planifier les activités de maintenance afin d'optimiser la durée de vie et la disponibilité de la turbine.

Contrôle des turbines à vapeur

• Admission de vapeur et contrôle des vannes:
  • Dans les centrales électriques à turbine à vapeur, le DS3800HIMA est utilisé pour contrôler l'admission de vapeur dans la turbine. Il capte les signaux des capteurs de température et de pression situés le long des conduites d'alimentation en vapeur et dans le coffre à vapeur. Ces signaux sont traités et isolés par la carte pour représenter avec précision les conditions de la vapeur. Sur la base de ces informations, il envoie des signaux de commande aux vannes d'entrée de vapeur pour réguler le débit de vapeur dans la turbine. En ajustant avec précision les ouvertures des vannes, la carte peut contrôler la vitesse et la puissance de sortie de la turbine, garantissant ainsi un fonctionnement fluide et une conversion efficace de l'énergie de la vapeur en énergie mécanique.
  • Par exemple, dans une grande turbine à vapeur industrielle utilisée dans une usine de papier, le DS3800HIMA peut réagir aux changements de pression et de température d'alimentation en vapeur dus aux variations du fonctionnement de la chaudière. Il peut ensuite ajuster les vannes d'entrée de vapeur pour maintenir une vitesse de turbine constante, ce qui est essentiel pour entraîner les machines de fabrication du papier à un rythme constant.
• Contrôle du condenseur et du système d’échappement:
  • Le conseil participe également au contrôle du condenseur et du système d'échappement de la turbine à vapeur. Il s'interface avec des capteurs qui mesurent des paramètres tels que le vide du condenseur, la pression de la vapeur d'échappement et la température. Ces signaux de capteur sont conditionnés et utilisés pour contrôler des composants tels que les pompes à vide, les pompes à condensats et les vannes de vapeur d'échappement. En maintenant un vide approprié dans le condenseur et en gérant le débit de vapeur d'échappement, le DS3800HIMA contribue à améliorer l'efficacité globale de la turbine à vapeur en réduisant la contre-pression et en maximisant la récupération d'énergie de la vapeur.
  • Dans une centrale électrique comportant plusieurs turbines à vapeur fonctionnant en parallèle, le DS3800HIMA peut coordonner le fonctionnement des systèmes de condenseur et d'échappement de chaque turbine afin d'optimiser les performances globales de la centrale. Par exemple, il peut ajuster les niveaux de vide dans différents condenseurs en fonction de la charge de chaque turbine pour garantir que la vapeur est efficacement condensée et recyclée vers la chaudière.
• Protection des turbines à vapeur:
  • Semblable aux turbines à gaz, le DS3800HIMA est crucial pour protéger les turbines à vapeur des conditions dangereuses. Il reçoit des signaux de capteurs surveillant des aspects tels que les vibrations de l’arbre de la turbine, la température des pales et la pression de la vapeur dans le carter de la turbine. Si l'un de ces paramètres dépasse les limites de sécurité, la carte peut déclencher des actions de sécurité appropriées, telles que l'arrêt de la turbine ou la réduction du débit de vapeur pour éviter d'endommager les composants de la turbine. Ce mécanisme de protection contribue à garantir la fiabilité et la sécurité à long terme de la turbine à vapeur dans diverses applications industrielles.

Intégration avec les systèmes de contrôle globaux des centrales électriques

• Contrôle coordonné avec les systèmes de générateur:
  • Dans les centrales électriques où des turbines à gaz ou à vapeur sont couplées à des générateurs pour produire de l'électricité, le DS3800HIMA joue un rôle de coordination du fonctionnement de la turbine et du générateur. Il peut communiquer avec le système de contrôle d'excitation du générateur et d'autres systèmes de contrôle électrique via ses interfaces de communication série ou parallèle. Par exemple, lorsque la puissance de sortie de la turbine change en raison de variations de la demande de charge ou de l'alimentation en carburant, le DS3800HIMA peut envoyer des signaux au système de contrôle d'excitation du générateur pour ajuster la tension du générateur et la puissance réactive de sortie afin de maintenir une alimentation électrique stable au réseau. Ce contrôle coordonné est essentiel pour la stabilité du réseau et pour garantir que la centrale électrique fonctionne dans le cadre des paramètres électriques requis.
  • Dans une centrale de production combinée de chaleur et d'électricité (CHP), où la chaleur résiduelle de la turbine est également utilisée à des fins de chauffage, le DS3800HIMA peut fonctionner avec le système de contrôle global de la centrale pour équilibrer la production d'électricité et la production de chaleur. Il peut ajuster le fonctionnement de la turbine en fonction de la demande d'électricité et de chaleur, optimisant ainsi l'utilisation globale de l'énergie de l'usine.
• Communication et surveillance des données dans les systèmes de surveillance:
  • La carte est un composant important pour communiquer les données de performances de la turbine au système de contrôle de supervision et d'acquisition de données (SCADA) de l'usine ou à d'autres plates-formes de surveillance. Il peut envoyer à ces systèmes des signaux conditionnés et isolés représentant divers paramètres de la turbine, tels que la puissance de sortie, l'efficacité et les températures de fonctionnement. Les opérateurs et le personnel de maintenance peuvent ensuite accéder à ces données et les analyser à distance pour surveiller l'état des turbines, identifier les tendances et prendre des décisions éclairées concernant les calendriers de maintenance, les ajustements opérationnels et l'optimisation des performances.
  • Dans une grande centrale électrique dotée de plusieurs turbines, le DS3800HIMA permet une surveillance et un contrôle centralisés. Par exemple, un opérateur de salle de contrôle peut visualiser l'état en temps réel de toutes les éoliennes sur un seul écran, grâce à la communication des données facilitée par le tableau. Cela permet une détection rapide de toute condition anormale dans l’ensemble de l’usine et permet des réponses coordonnées pour optimiser le fonctionnement de l’usine et minimiser les temps d’arrêt.

Applications de processus industriels avec intégration de turbines

• Chauffage et séchage des processus:
  • Dans des industries telles que la transformation des aliments, la fabrication de produits chimiques et la production de papier, les turbines à vapeur sont souvent utilisées pour fournir de la chaleur industrielle et de la puissance de séchage. Le DS3800HIMA contrôle le fonctionnement de la turbine à vapeur pour assurer un approvisionnement constant en vapeur à la température et à la pression requises pour ces processus. Par exemple, dans une usine de séchage d'aliments, la planche peut ajuster le débit de la turbine à vapeur pour maintenir les bonnes conditions de vapeur pour sécher efficacement les fruits ou les légumes. Il reçoit les signaux des capteurs de température dans les chambres de séchage et ajuste le fonctionnement de la turbine en conséquence pour répondre aux besoins thermiques spécifiques du processus de séchage.
  • Dans une usine chimique où la vapeur est utilisée pour chauffer les réacteurs et les colonnes de distillation, le DS3800HIMA peut contrôler avec précision la turbine à vapeur pour répondre aux différentes demandes de chaleur des différents processus chimiques. Cela contribue à optimiser la consommation d’énergie et à garantir la qualité et la sécurité des processus de production chimique.
• Applications d'entraînement mécanique:
  • Dans certaines applications industrielles, les turbines à gaz ou à vapeur sont utilisées pour entraîner directement des équipements mécaniques, tels que des compresseurs, des pompes ou des ventilateurs. Le DS3800HIMA est utilisé pour contrôler la vitesse et la puissance de sortie de la turbine afin de répondre aux exigences de l'équipement entraîné. Par exemple, dans une raffinerie de pétrole où de grandes pompes sont utilisées pour transporter du pétrole brut et des produits raffinés, le conseil d'administration peut ajuster le fonctionnement de la turbine à vapeur pour fournir le couple et la vitesse de rotation nécessaires pour entraîner efficacement les pompes. Dans une usine de traitement de gaz naturel, le DS3800HIMA peut contrôler une turbine à gaz entraînant un compresseur pour maintenir la pression requise dans le système de gazoduc.

Personnalisation : DS3800HIMA

• • Personnalisation de l'algorithme de contrôle: En fonction des caractéristiques uniques de l'application de turbine à gaz ou à vapeur et des exigences spécifiques de la centrale électrique ou du processus industriel, le micrologiciel du DS3800HIMA peut être personnalisé pour mettre en œuvre des algorithmes de contrôle spécialisés. Par exemple, dans une turbine à gaz utilisée pour la production d'énergie de pointe où les changements de charge rapides sont fréquents, des algorithmes personnalisés peuvent être développés pour optimiser le contrôle de l'injection de carburant et de l'admission d'air afin d'augmenter rapidement et en douceur la puissance de sortie. Dans une turbine à vapeur pilotant un processus industriel spécifique avec des demandes de charge très variables, le micrologiciel peut être programmé pour ajuster les positions des vannes de vapeur en fonction des exigences de charge en temps réel et du retour d'information du processus d'une manière plus précise que les paramètres par défaut.
  • Détection des défauts et personnalisation de la gestion: Le micrologiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différentes installations de turbine peuvent avoir des modes de défaillance uniques ou des composants plus sujets aux problèmes. Dans une turbine à gaz fonctionnant dans un environnement côtier où la corrosion est un problème, le micrologiciel peut être programmé pour détecter en priorité les défauts liés à la dégradation des capteurs due à l'exposition à l'air salin ou aux problèmes électriques potentiels causés par l'humidité. Dans une turbine à vapeur dotée d'une conception particulière d'aubes qui peuvent être plus sensibles à certaines fréquences de vibration, le micrologiciel peut être personnalisé pour surveiller de près ces fréquences spécifiques et déclencher un arrêt immédiat ou des actions correctives si des vibrations anormales sont détectées.
  • Personnalisation du protocole de communication: Pour s'intégrer à divers systèmes industriels existants pouvant utiliser différents protocoles de communication, le micrologiciel du DS3800HIMA peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Si une centrale électrique dispose de systèmes de contrôle existants qui communiquent via un ancien protocole série tel que RS232 avec des paramètres personnalisés spécifiques, le micrologiciel peut être modifié pour permettre un échange de données transparent avec ces systèmes. Dans une configuration industrielle moderne visant l'intégration avec des plates-formes de surveillance basées sur le cloud ou les technologies de l'industrie 4.0, le micrologiciel peut être amélioré pour fonctionner avec des protocoles tels que MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) pour une surveillance à distance efficace, des données. analyses et contrôle à partir de systèmes externes.
  • Personnalisation du traitement des données et des analyses: Le micrologiciel peut être personnalisé pour effectuer des tâches spécifiques de traitement de données et d'analyse pertinentes pour l'application. Dans une centrale électrique à turbine à gaz où l'optimisation du rendement énergétique est un objectif clé, le micrologiciel peut être programmé pour analyser les données de consommation de carburant par rapport à la puissance délivrée, à la température ambiante et à d'autres paramètres de fonctionnement au fil du temps. Sur la base de cette analyse, il peut fournir des informations et des recommandations pour ajuster le fonctionnement de la turbine afin d'améliorer le rendement énergétique. Dans une turbine à vapeur utilisée dans une centrale de production combinée de chaleur et d'électricité (CHP), un micrologiciel personnalisé peut calculer et suivre des indicateurs de performance clés tels que le rapport entre la production de chaleur et la production électrique, aidant ainsi les opérateurs à prendre des décisions éclairées sur l'optimisation de l'utilisation globale de l'énergie de la centrale. .

Personnalisation du matériel

• Personnalisation de la configuration des entrées/sorties (E/S):
  • Adaptation des entrées analogiques: En fonction des types de capteurs utilisés dans une application de turbine particulière, les canaux d'entrée analogiques du DS3800HIMA peuvent être personnalisés. Si un capteur de température spécialisé avec une plage de sortie de tension non standard est installé sur une turbine à vapeur pour mesurer plus précisément les températures des pales, des circuits de conditionnement de signal supplémentaires tels que des résistances personnalisées, des amplificateurs ou des diviseurs de tension peuvent être ajoutés à la carte. Ces adaptations garantissent que les signaux uniques des capteurs sont correctement acquis et traités par la carte. De même, dans une turbine à gaz équipée de capteurs de pression conçus sur mesure pour les conduites de carburant, les entrées analogiques peuvent être configurées pour gérer les signaux de tension ou de courant spécifiques provenant de ces capteurs.
  • Personnalisation des entrées/sorties numériques: Les canaux d'entrée et de sortie numériques peuvent être adaptés pour s'interfacer avec des appareils numériques spécifiques du système. Si l'installation de la turbine nécessite une connexion à des capteurs ou actionneurs numériques personnalisés avec des niveaux de tension ou des exigences logiques uniques, des décaleurs de niveau ou des circuits tampons supplémentaires peuvent être incorporés. Par exemple, dans une turbine à gaz dotée d'un système de verrouillage de sécurité spécialisé qui utilise des composants numériques dotés de caractéristiques électriques spécifiques pour une fiabilité améliorée, les canaux d'E/S numériques du DS3800HIMA peuvent être modifiés pour garantir une communication correcte avec ces composants. Dans une application de turbine à vapeur avec des relais de contrôle de charge conçus sur mesure et dotés d'une logique numérique non standard, les E/S numériques peuvent être personnalisées en conséquence.
  • Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, la puissance absorbée du DS3800HIMA peut être adaptée. Si une centrale électrique dispose d'une source d'alimentation avec une tension ou un courant nominal différent de celui des options d'alimentation typiques que la carte accepte habituellement, des modules de conditionnement d'énergie tels que des convertisseurs DC-DC ou des régulateurs de tension peuvent être ajoutés pour garantir que la carte reçoive une alimentation stable et appropriée. Par exemple, dans une installation de production d'énergie offshore dotée de systèmes d'alimentation complexes soumis à des fluctuations de tension et à des distorsions harmoniques, des solutions d'entrée d'alimentation personnalisées peuvent être mises en œuvre pour protéger le DS3800HIMA des surtensions et garantir son fonctionnement fiable.
• Modules complémentaires et extension:
  • Modules de surveillance améliorés: Pour améliorer les capacités de diagnostic et de surveillance du DS3800HIMA, des modules de capteurs supplémentaires peuvent être ajoutés. Dans une turbine à gaz où une surveillance plus détaillée de l'état des aubes est souhaitée, des capteurs supplémentaires tels que des capteurs de jeu aux extrémités des aubes, qui mesurent la distance entre les extrémités des aubes de la turbine et le carter, peuvent être intégrés. Ces données supplémentaires du capteur peuvent ensuite être traitées par la carte et utilisées pour une surveillance plus complète de l'état et une alerte précoce des problèmes potentiels liés aux pales. Dans une turbine à vapeur, des capteurs permettant de détecter les premiers signes de fuite de vapeur dans le carter ou les vannes peuvent être ajoutés pour fournir plus d'informations pour la maintenance préventive et l'optimisation opérationnelle.
  • Modules d'extension de communication: Si le système industriel dispose d'une infrastructure de communication existante ou spécialisée avec laquelle le DS3800HIMA doit s'interfacer, des modules d'extension de communication personnalisés peuvent être ajoutés. Cela pourrait impliquer l'intégration de modules pour prendre en charge les anciens protocoles de communication série qui sont encore utilisés dans certaines installations ou l'ajout de capacités de communication sans fil pour la surveillance à distance dans les zones difficiles d'accès de l'usine ou pour l'intégration avec des équipes de maintenance mobiles. Dans une configuration de production d'énergie distribuée répartie sur une vaste zone, des modules de communication sans fil peuvent être ajoutés au DS3800HIMA pour permettre aux opérateurs de surveiller à distance l'état des différentes turbines et de communiquer avec les tableaux depuis une salle de contrôle centrale ou lors d'inspections sur site.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HIMA peut être personnalisé. Des revêtements, joints et joints spéciaux peuvent être ajoutés pour améliorer la protection contre la corrosion, la pénétration de poussière et l'humidité. Par exemple, dans une centrale électrique située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des fonctionnalités anti-poussière améliorées et des filtres à air pour maintenir les composants internes de la carte propres. Dans une usine de traitement chimique où il existe un risque d'éclaboussures et de fumées chimiques, le boîtier peut être fabriqué à partir de matériaux résistants à la corrosion chimique et scellé pour empêcher toute substance nocive d'atteindre les composants internes du tableau de commande.
  • Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte de commande peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son plage de température de fonctionnement optimale. Dans une centrale électrique à climat froid, des éléments chauffants ou une isolation peuvent être ajoutés pour garantir que le DS3800HIMA démarre et fonctionne de manière fiable même à des températures glaciales.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HIMA peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie. Dans un navire militaire à propulsion nucléaire ou une installation de production d'énergie nucléaire, par exemple, le tableau de commande devra répondre à des normes de sécurité et de performance strictes pour garantir le fonctionnement sûr des systèmes qui s'appuient sur le DS3800HIMA pour l'isolation et le conditionnement des signaux dans le contrôle de la turbine. candidatures.
  • Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HIMA peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol. Dans un groupe auxiliaire de puissance (APU) d'avion qui utilise une turbine pour la production d'énergie et nécessite une isolation et un conditionnement des signaux pour ses systèmes de contrôle, la carte devrait se conformer aux normes strictes de l'aviation en matière de qualité et de performance afin de garantir la sécurité et l'efficacité de l'APU. et systèmes associés
