Panneau d'interface auxiliaire DS3800HMAC pour l'industrie

Description du produit : DS3800HMAC

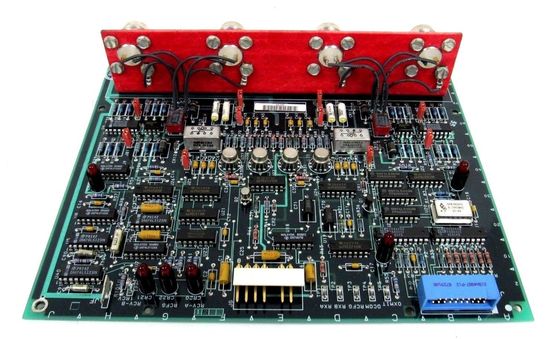

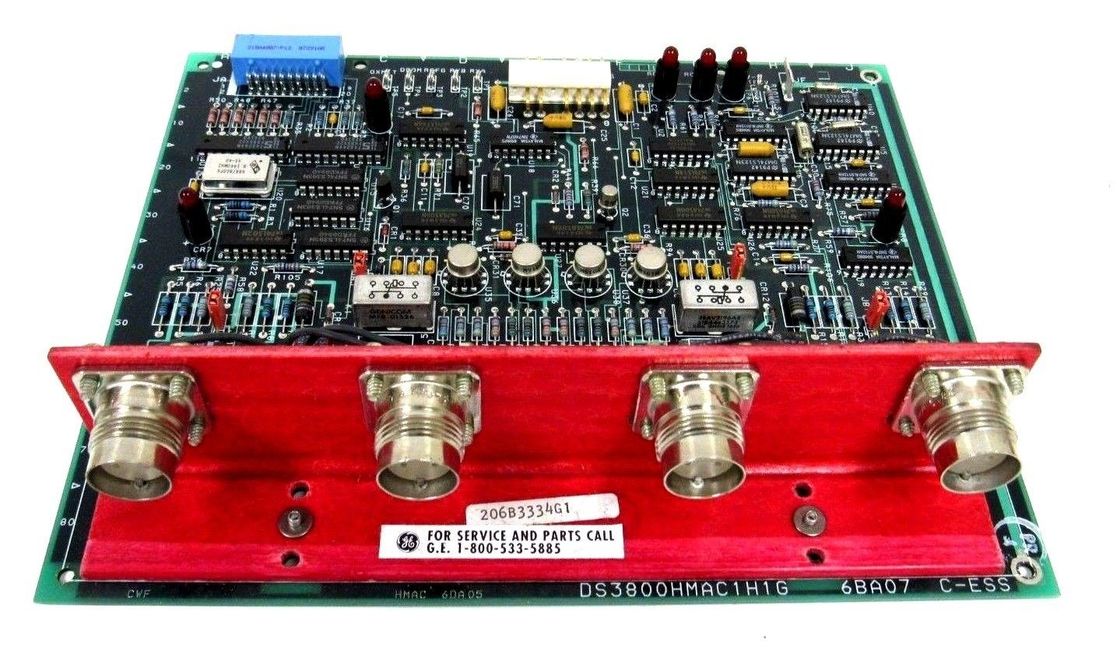

• Disposition et apparence du tableau: Le DS3800HMAC est un circuit imprimé de forme rectangulaire. Sa conception physique est soigneusement conçue pour s'intégrer dans le cadre des systèmes de contrôle de turbine Mark IV. La carte est relativement légère, pesant environ 0,98 livre, ce qui la rend facile à manipuler lors des procédures d'installation et de maintenance.

• Intégration de composants: La carte intègre une variété de composants électriques qui fonctionnent ensemble pour permettre ses fonctions d'accès aux médias et de communication. Il comporte des relais, qui sont des commutateurs électromécaniques utilisés pour contrôler des circuits haute puissance ou haute tension basés sur des signaux électriques de faible puissance. Des transistors sont également présents, jouant un rôle clé dans l'amplification et la commutation des signaux électriques au sein des circuits de la carte.

• Points de test et cavaliers: Le DS3800HMAC est équipé de plusieurs emplacements TP (Test Point). Ces points de test sont des points accessibles sur la carte où les techniciens peuvent utiliser des équipements de test tels que des multimètres ou des oscilloscopes pour mesurer les signaux électriques. Ils fournissent un moyen de diagnostiquer les problèmes, de vérifier l'intégrité du signal et de comprendre le fonctionnement interne de la carte. Par exemple, si l'on soupçonne un problème avec un chemin de signal particulier, les techniciens peuvent utiliser les points de test pour vérifier les niveaux de tension ou les formes d'onde du signal à des endroits spécifiques du circuit.

Capacités fonctionnelles

• Accès aux médias et communication: À la base, le DS3800HMAC est conçu pour gérer l’accès aux médias et faciliter la communication au sein du système de contrôle de turbine Mark IV. Il joue un rôle essentiel en permettant aux différents composants du système d'échanger des données et de coordonner leurs opérations. Cela implique de gérer la transmission et la réception des signaux entre diverses cartes, contrôleurs, capteurs et actionneurs qui font partie de l'infrastructure de contrôle de la turbine.

• Conditionnement et traitement du signal: En plus de ses fonctions de communication, le DS3800HMAC participe également au conditionnement et au traitement du signal. Il accepte différents types de signaux d'entrée, qui peuvent inclure des signaux analogiques et numériques provenant de différentes sources au sein du système. Pour les signaux analogiques, il peut effectuer des tâches telles que l'amplification, le filtrage et la conversion analogique-numérique afin de les rendre adaptés à un traitement et une communication ultérieurs. Les signaux numériques, quant à eux, peuvent subir une conversion de niveau logique, une mise en mémoire tampon ou une vérification des erreurs pour garantir leur intégrité et leur compatibilité avec d'autres composants numériques du système.
• Contrôle et coordination: La carte fait partie intégrante du mécanisme de contrôle global de la turbine. Sur la base des signaux qu'il reçoit et traite, il peut générer des signaux de sortie pour contrôler les actionneurs essentiels au fonctionnement de la turbine. Par exemple, il peut envoyer des signaux pour ouvrir ou fermer les vannes de carburant, ajuster la position des vannes d'entrée de vapeur dans une turbine à vapeur ou contrôler la vitesse de rotation de la turbine. En coordonnant ces actions avec les informations reçues des capteurs, il contribue à maintenir les performances, l'efficacité et la sécurité optimales de la turbine.

Rôle dans les systèmes industriels

• Production d'électricité: Dans le cadre de la production d'électricité, notamment dans les centrales équipées de turbines à gaz ou à vapeur, le DS3800HMAC est un élément clé du système de contrôle des turbines. Il permet une communication transparente entre les capteurs de surveillance de la turbine et la logique de contrôle qui détermine le fonctionnement de la turbine. Par exemple, dans une centrale électrique à turbine à gaz, il garantit que les signaux des capteurs de température dans la chambre de combustion, des capteurs de pression dans les conduites d'alimentation en carburant et des capteurs de vitesse sur l'arbre de la turbine sont communiqués avec précision à l'unité de commande. Cela permet des ajustements précis de l'injection de carburant, de l'admission d'air et d'autres paramètres pour optimiser la production d'énergie tout en maintenant la turbine dans des limites de fonctionnement sûres.

• Intégration de l'automatisation industrielle: Au-delà de son rôle direct dans le contrôle des turbines, le DS3800HMAC contribue également à l'intégration des opérations de turbine avec des systèmes d'automatisation industrielle plus larges. Dans les installations industrielles où les turbines font partie d'un processus de production plus vaste, comme dans les systèmes de production combinée de chaleur et d'électricité (CHP) ou dans les usines où les turbines pilotent d'autres processus mécaniques, la carte peut communiquer avec d'autres systèmes de contrôle tels que des contrôleurs logiques programmables (PLC), systèmes de contrôle distribués (DCS) ou systèmes de gestion de bâtiment (BMS).

Considérations environnementales et opérationnelles

• Tolérance à la température et à l'humidité: Le DS3800HMAC est conçu pour fonctionner dans des conditions environnementales spécifiques. Il peut généralement fonctionner de manière fiable dans une plage de températures courante dans les environnements industriels, généralement comprise entre -20°C et +60°C. Cette large tolérance de température lui permet d'être déployé dans divers endroits, depuis les environnements extérieurs froids comme ceux des sites de production d'électricité en hiver jusqu'aux zones de fabrication intérieures ou aux salles d'équipement chaudes et humides. En ce qui concerne l'humidité, il peut gérer une plage d'humidité relative typique des zones industrielles, généralement dans la plage sans condensation (environ 5 % à 95 %), garantissant que l'humidité de l'air ne provoque pas de courts-circuits électriques ou d'endommagement des composants internes.
• Compatibilité électromagnétique (CEM): Pour fonctionner efficacement dans des environnements industriels électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres équipements électriques générant des champs électromagnétiques, le DS3800HMAC possède de bonnes propriétés de compatibilité électromagnétique. Il est conçu pour résister aux interférences électromagnétiques externes et minimiser ses propres émissions électromagnétiques afin d'éviter les interférences avec d'autres composants du système. Ceci est obtenu grâce à une conception soignée des circuits, à l'utilisation de composants présentant de bonnes caractéristiques CEM et à un blindage approprié si nécessaire, permettant à la carte de maintenir l'intégrité du signal et une communication fiable en présence de perturbations électromagnétiques.

Caractéristiques : DS3800HMAC

• Prise en charge du protocole: Le DS3800HMAC est conçu pour prendre en charge des protocoles de communication spécifiques pertinents pour le système Mark IV. Cela lui permet de communiquer efficacement avec d'autres composants de l'infrastructure de contrôle de la turbine, tels que les contrôleurs, les capteurs et les actionneurs. Il garantit un échange de données et une coordination transparents entre les différentes parties du système, permettant ainsi le bon fonctionnement de la turbine. Par exemple, il peut prendre en charge des protocoles optimisés pour la communication en temps réel des données critiques des capteurs (telles que les relevés de température, de pression et de vibration) et des commandes de contrôle pour les actionneurs dans l'environnement de la turbine.
• Plusieurs types de connecteurs: Il comporte une variété de connecteurs, notamment des connecteurs à broches à angle droit, des connecteurs à prise à angle droit et des connecteurs de câble à angle droit. Ces différents types de connecteurs offrent une flexibilité de connexion à d'autres appareils et composants au sein du système. Ils sont conçus pour garantir des connexions électriques fiables et sont stratégiquement positionnés sur la carte pour faciliter une intégration facile avec les composants adjacents. Par exemple, la conception à angle droit des connecteurs permet une utilisation efficace de l'espace dans l'armoire de commande et permet à la carte d'être montée de manière à minimiser l'encombrement et les interférences des câbles.
• Transfert de données à grande vitesse: La carte est capable de faciliter le transfert de données à grande vitesse, ce qui est crucial pour relayer rapidement les informations entre les différentes parties du système de contrôle de la turbine. Cela permet une surveillance et un contrôle en temps réel du fonctionnement de la turbine. Par exemple, il peut transmettre rapidement les données des capteurs de plusieurs points de la turbine à l'unité de commande centrale, permettant ainsi de prendre des décisions rapides concernant les ajustements de paramètres tels que l'injection de carburant, le débit de vapeur ou la vitesse de la turbine. Cette capacité de transfert à grande vitesse contribue à maintenir l'efficacité et la sécurité de la turbine en garantissant que le système de contrôle peut réagir rapidement aux changements des conditions de fonctionnement.

• Traitement et conditionnement du signal

• Compatibilité des signaux analogiques et numériques: Le DS3800HMAC peut gérer facilement les signaux analogiques et numériques. Il a la capacité de recevoir une large gamme de signaux analogiques provenant de capteurs tels que des capteurs de température (fournissant des signaux de tension proportionnels à la température), des capteurs de pression (avec des signaux de tension ou de courant liés aux niveaux de pression) et des capteurs de vibrations (générant des signaux basés sur les vibrations). amplitudes). Pour ces signaux analogiques, la carte peut effectuer des tâches de conditionnement essentielles telles que l'amplification, le filtrage pour éliminer le bruit électrique et la conversion analogique-numérique pour les rendre adaptés au traitement numérique et à la communication au sein du système.
•
  Dans le même temps, il peut gérer les signaux numériques provenant de diverses sources, notamment les commutateurs, les capteurs numériques et les indicateurs d'état. Il garantit une conversion de niveau logique appropriée et l'intégrité du signal pour une intégration transparente avec d'autres composants numériques du système de contrôle. Cette double compatibilité en fait un composant polyvalent pour s'interfacer avec la gamme diversifiée de capteurs et d'actionneurs que l'on trouve couramment dans les systèmes de contrôle de turbine.
• Circuits de conditionnement de signaux: La carte intègre des circuits de conditionnement de signal intégrés. Ces circuits sont conçus pour optimiser la qualité des signaux d'entrée avant un traitement ultérieur. Par exemple, les circuits d'amplification peuvent augmenter les signaux faibles des capteurs jusqu'à des niveaux qui peuvent être détectés et traités avec précision par les composants internes de la carte. Les circuits de filtrage peuvent éliminer les bruits et interférences indésirables qui pourraient autrement affecter la précision du signal et conduire à des décisions incorrectes dans le système de contrôle. Ce conditionnement du signal contribue à améliorer la fiabilité et la précision globales des données utilisées pour le contrôle et la surveillance de la turbine.

• Fonctions de surveillance visuelle et de diagnostic

• Voyants LED: Le DS3800HMAC est équipé de plusieurs voyants LED. Ces voyants constituent des repères visuels précieux pour les techniciens et les opérateurs, fournissant des informations immédiates sur l'état des différents aspects du fonctionnement du tableau. Par exemple, il peut y avoir des LED pour indiquer l'état de mise sous tension, les liaisons de communication actives, la présence d'erreurs ou d'avertissements (comme une erreur de communication ou un signal hors de portée) ou l'état de fonctions ou de circuits spécifiques au sein de la carte. En regardant simplement ces voyants, le personnel peut évaluer rapidement l'état de la carte et identifier les problèmes potentiels sans avoir à recourir immédiatement à des outils de diagnostic complexes.
• Points de test (TP): La présence de nombreux points de test sur la carte est une autre caractéristique non négligeable. Ces points de test permettent aux techniciens d'accéder à des points spécifiques du circuit à l'aide d'équipements de test tels que des multimètres ou des oscilloscopes. Ils peuvent mesurer des paramètres électriques tels que la tension, le courant ou les formes d'onde du signal à ces points pour diagnostiquer les problèmes, vérifier l'intégrité du signal ou comprendre le comportement des circuits internes de la carte. Par exemple, si un signal de capteur particulier est suspecté d'être défectueux, les techniciens peuvent utiliser les points de test situés à proximité de l'entrée de ce signal pour vérifier ses caractéristiques et déterminer s'il y a un problème avec le capteur, le conditionnement du signal ou une autre partie du signal. circuit.

• Options de configuration et de personnalisation

• Cavaliers pour la configuration: La carte comporte plusieurs cavaliers qui offrent un moyen pratique de configurer divers aspects de ses fonctionnalités. En modifiant les positions de ces cavaliers, les utilisateurs peuvent personnaliser des paramètres tels que l'activation ou la désactivation de certaines fonctionnalités, la sélection entre différents modes de fonctionnement ou l'ajustement des paramètres liés à la communication ou au traitement du signal. Par exemple, un cavalier peut être utilisé pour basculer entre différents débits en bauds pour la communication série si la carte prend en charge plusieurs vitesses de communication, ou pour choisir d'utiliser ou non un signal d'entrée particulier pour une fonction de contrôle spécifique. Cette flexibilité permet une adaptation facile de la carte aux différentes exigences d'application et configurations du système.
• Adaptabilité à différentes applications: Grâce à sa combinaison de fonctionnalités configurables et à sa capacité à gérer différents types de signaux et à communiquer avec différents composants, le DS3800HMAC peut être adapté à une large gamme d'applications au sein du contrôle de turbine et des systèmes industriels plus larges. Qu'il s'agisse d'une turbine à gaz avec des exigences spécifiques en matière de contrôle de combustion, d'une turbine à vapeur avec des besoins uniques en matière de gestion du débit de vapeur ou d'une intégration avec d'autres processus industriels dans une configuration de production combinée de chaleur et d'électricité (CHP), la carte peut être personnalisée pour s'adapter au contexte spécifique.

• Conception physique et montage robustes

• Conception compacte et robuste: La conception physique du DS3800HMAC est optimisée pour être à la fois compacte et robuste. Sa forme rectangulaire et sa construction relativement légère (pesant environ 0,98 livre) le rendent facile à manipuler lors des procédures d'installation et de maintenance. Malgré son poids léger, il est conçu pour résister aux contraintes mécaniques et aux vibrations courantes dans les environnements industriels. Les composants de la carte sont solidement montés et la disposition générale est conçue pour minimiser le risque de dommages dus aux impacts physiques ou aux vibrations pouvant survenir lors du fonctionnement normal de la turbine ou d'autres équipements industriels.
• Installation et alignement faciles: La carte est étiquetée avec des marquages ​​tels que l'ID de la carte, des codes alphanumériques et des flèches qui facilitent le processus d'installation. Ces marquages ​​fournissent des indications claires pour le câblage, le positionnement et l'alignement dans l'armoire de commande ou le boîtier. Cela permet aux techniciens d'installer plus facilement la carte correctement et de la connecter à d'autres composants du système, réduisant ainsi le risque d'erreurs d'installation pouvant entraîner des problèmes de fonctionnement.

• Adaptabilité environnementale

• Large plage de température: Le DS3800HMAC est conçu pour fonctionner dans une plage de températures relativement large, généralement de -20°C à +60°C. Cette large tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les emplacements extérieurs froids comme ceux des sites de production d'électricité en hiver jusqu'aux zones de fabrication ou salles d'équipement chaudes où il peut être exposé à la chaleur générée par les machines à proximité. Cela garantit que la carte peut maintenir ses performances et ses capacités de communication quelles que soient les conditions de température ambiante.
• Humidité et compatibilité électromagnétique (CEM): Il peut gérer une large gamme de niveaux d'humidité dans la plage sans condensation courante dans les environnements industriels, généralement autour de 5 % à 95 %. Cette tolérance à l'humidité empêche l'humidité de l'air de provoquer des courts-circuits électriques ou la corrosion des composants internes. De plus, la carte possède de bonnes propriétés de compatibilité électromagnétique, ce qui signifie qu'elle peut résister aux interférences électromagnétiques externes provenant d'autres équipements électriques à proximité et également minimiser ses propres émissions électromagnétiques pour éviter d'interférer avec d'autres composants du système. Cela lui permet de fonctionner de manière stable dans des environnements électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres appareils électriques générant des champs électromagnétiques.

Paramètres techniques : DS3800HMAC

• Alimentation
  • Tension d'entrée: La carte fonctionne généralement dans une plage spécifique de tensions d'entrée. Généralement, il accepte une entrée de tension continue et la plage typique est d'environ +12 V à +30 V CC. Cependant, la plage de tension exacte peut varier en fonction du modèle spécifique et des exigences de l'application. Cette plage de tension est conçue pour être compatible avec les systèmes d'alimentation que l'on trouve couramment dans les environnements industriels où les systèmes de contrôle des turbines sont déployés.
  • Consommation d'énergie: Dans des conditions de fonctionnement normales, la consommation électrique du DS3800HMAC se situe généralement dans une certaine plage. Il peut consommer environ 5 à 15 watts en moyenne. Cette valeur peut varier en fonction de facteurs tels que le niveau d'activité de communication, le nombre de signaux traités et la complexité des fonctions exécutées.
• Signaux d'entrée
  • Entrées numériques
    • Nombre de canaux: Il existe généralement plusieurs canaux d'entrée numériques disponibles, souvent dans la plage de 8 à 16 canaux. Ces canaux sont conçus pour recevoir des signaux numériques provenant de diverses sources telles que des commutateurs, des capteurs numériques ou des indicateurs d'état au sein du système de contrôle de la turbine.
    • Niveaux logiques d'entrée: Les canaux d'entrée numériques sont configurés pour accepter des niveaux logiques standard, suivant souvent les normes TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor). Un niveau numérique haut peut être compris entre 2,4 V et 5 V et un niveau numérique bas entre 0 V et 0,8 V.
  • Entrées analogiques
    • Nombre de canaux: Il dispose généralement de plusieurs canaux d’entrée analogiques, allant généralement de 4 à 8 canaux. Ces canaux sont utilisés pour recevoir des signaux analogiques provenant de capteurs tels que des capteurs de température, des capteurs de pression et des capteurs de vibrations.
    • Plage du signal d'entrée: Les canaux d'entrée analogiques peuvent gérer les signaux de tension dans des plages spécifiques. Par exemple, ils peuvent être capables d'accepter des signaux de tension de 0 à 5 V CC, de 0 à 10 V CC ou d'autres plages personnalisées en fonction de la configuration et des types de capteurs connectés. Certains modèles peuvent également prendre en charge les signaux d'entrée de courant, généralement compris entre 0 et 20 mA ou entre 4 et 20 mA.
    • Résolution: La résolution de ces entrées analogiques est généralement comprise entre 10 et 16 bits. Une résolution plus élevée permet une mesure et une différenciation plus précises des niveaux de signal d'entrée, permettant une représentation précise des données du capteur pour un traitement ultérieur au sein du système de contrôle.
• Signaux de sortie
  • Sorties numériques
    • Nombre de canaux: Il existe généralement plusieurs canaux de sortie numérique, souvent également compris entre 8 et 16 canaux. Ces canaux peuvent fournir des signaux binaires pour contrôler des composants tels que des relais, des électrovannes ou des affichages numériques au sein du système de contrôle de la turbine.
    • Niveaux logiques de sortie: Les canaux de sortie numériques peuvent fournir des signaux avec des niveaux logiques similaires aux entrées numériques, avec un niveau numérique haut dans la plage de tension appropriée pour piloter des appareils externes et un niveau numérique bas dans la plage de basse tension standard.
  • Sorties analogiques
    • Nombre de canaux: Il peut comporter un certain nombre de canaux de sortie analogiques, allant généralement de 2 à 4 canaux. Ceux-ci peuvent générer des signaux de commande analogiques pour les actionneurs ou d'autres dispositifs qui dépendent d'une entrée analogique pour fonctionner, tels que les vannes d'injection de carburant ou les aubes d'admission d'air.
    • Plage du signal de sortie: Les canaux de sortie analogiques peuvent générer des signaux de tension dans des plages spécifiques similaires aux entrées, telles que 0 - 5 V CC ou 0 - 10 V CC. L'impédance de sortie de ces canaux est généralement conçue pour répondre aux exigences de charge typiques des systèmes de contrôle industriels, garantissant ainsi une transmission stable et précise du signal aux appareils connectés.

Spécifications de traitement et de mémoire

• Processeur
  • Type et vitesse d'horloge: La carte intègre un microprocesseur avec une architecture et une vitesse d'horloge spécifiques. La vitesse d'horloge est généralement comprise entre des dizaines et des centaines de MHz, selon le modèle. Cela détermine la rapidité avec laquelle le microprocesseur peut exécuter les instructions et traiter les signaux entrants. Par exemple, une vitesse d'horloge plus élevée permet une analyse des données et une prise de décision plus rapides lors de la gestion simultanée de plusieurs signaux d'entrée.
  • Capacités de traitement: Le microprocesseur est capable d'effectuer diverses opérations arithmétiques, logiques et de contrôle. Il peut exécuter des algorithmes de contrôle complexes basés sur la logique programmée pour traiter les signaux d'entrée des capteurs et générer des signaux de sortie appropriés pour les actionneurs ou pour la communication avec d'autres composants du système.
• Mémoire
  • EPROM (Erasable Programmable Read-Only Memory) ou mémoire Flash: Le DS3800HMAC contient des modules de mémoire, qui sont généralement de la mémoire EPROM ou Flash, avec une capacité de stockage combinée allant généralement de plusieurs kilo-octets à quelques mégaoctets. Cette mémoire est utilisée pour stocker le micrologiciel, les paramètres de configuration et d'autres données critiques dont la carte a besoin pour fonctionner et maintenir ses fonctionnalités au fil du temps. La possibilité d'effacer et de reprogrammer la mémoire permet de personnaliser le comportement de la carte et de l'adapter aux différents processus industriels et aux exigences changeantes.
  • Mémoire vive (RAM): Il existe également une certaine quantité de RAM intégrée pour le stockage temporaire des données pendant le fonctionnement. La capacité de la RAM peut varier de quelques kilo-octets à des dizaines de mégaoctets, selon la conception. Il est utilisé par le microprocesseur pour stocker et manipuler des données telles que les lectures des capteurs, les résultats de calculs intermédiaires et les tampons de communication lors du traitement des informations et de l'exécution des tâches.

Paramètres de l'interface de communication

• Interfaces série
  • Débits en bauds: La carte prend en charge une gamme de débits en bauds pour ses interfaces de communication série, qui sont couramment utilisées pour la connexion à des appareils externes sur de plus longues distances ou pour l'interface avec des équipements existants. Il peut généralement gérer des débits en bauds allant de 9 600 bits par seconde (bps) jusqu'à des valeurs plus élevées comme 115 200 bps ou même plus, en fonction de la configuration spécifique et des exigences des appareils connectés.
  • Protocoles: Il est compatible avec divers protocoles de communication série tels que RS232, RS485 ou d'autres protocoles standard de l'industrie en fonction des besoins de l'application. Le RS232 est souvent utilisé pour la communication point à point à courte distance avec des appareils tels que des interfaces opérateur locales ou des outils de diagnostic. Le RS485, quant à lui, permet une communication multipoint et peut prendre en charge plusieurs appareils connectés sur le même bus, ce qui le rend adapté aux configurations de contrôle industriel distribué où plusieurs composants doivent communiquer entre eux et avec le DS3800HMAC.
• Interfaces parallèles
  • Largeur de transfert de données: Les interfaces parallèles de la carte ont une largeur de transfert de données spécifique, qui peut être, par exemple, 8 bits, 16 bits ou une autre configuration appropriée. Ceci détermine la quantité de données qui peuvent être transférées simultanément au cours d'un seul cycle d'horloge entre le DS3800HMAC et d'autres composants connectés, généralement d'autres cartes au sein du même système de contrôle. Une largeur de transfert de données plus large permet des taux de transfert de données plus rapides lorsque de grandes quantités d'informations doivent être échangées rapidement, comme dans des scénarios d'acquisition de données à grande vitesse ou de distribution de signaux de contrôle.
  • Vitesse d'horloge: Les interfaces parallèles fonctionnent à une certaine vitesse d'horloge, qui définit la fréquence à laquelle les données peuvent être transférées. Cette vitesse d'horloge est généralement de l'ordre du MHz et est optimisée pour un transfert de données efficace et fiable au sein du système de contrôle.

Spécifications environnementales

• Température de fonctionnement: Le DS3800HMAC est conçu pour fonctionner dans une plage de températures spécifique, généralement de -20°C à +60°C. Cette tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les emplacements extérieurs relativement froids jusqu'aux zones de fabrication chaudes ou aux centrales électriques où il peut être exposé à la chaleur générée par les équipements à proximité.
• Humidité: Il peut fonctionner dans des environnements avec une plage d'humidité relative d'environ 5 % à 95 % (sans condensation). Cette tolérance à l'humidité garantit que l'humidité de l'air ne provoque pas de courts-circuits électriques ni de corrosion des composants internes, ce qui lui permet de fonctionner dans des zones présentant différents niveaux d'humidité en raison de processus industriels ou de conditions environnementales.
• Compatibilité électromagnétique (CEM): La carte répond aux normes CEM pertinentes pour garantir son bon fonctionnement en présence d'interférences électromagnétiques provenant d'autres équipements industriels et pour minimiser ses propres émissions électromagnétiques qui pourraient affecter les appareils à proximité. Il est conçu pour résister aux champs électromagnétiques générés par les moteurs, transformateurs et autres composants électriques que l'on trouve couramment dans les environnements industriels et maintenir l'intégrité du signal et la fiabilité des communications.

Dimensions physiques et montage

• Taille du conseil: Les dimensions physiques du DS3800HMAC sont généralement conformes aux tailles standard des cartes de commande industrielles. Il peut avoir une longueur comprise entre 8 et 16 pouces, une largeur de 6 à 12 pouces et une épaisseur de 1 à 3 pouces, en fonction de la conception spécifique et du facteur de forme. Ces dimensions sont choisies pour s'adapter aux armoires ou boîtiers de commande industriels standard et pour permettre une installation et une connexion appropriées avec d'autres composants.
• Méthode de montage: Il est conçu pour être monté en toute sécurité dans son boîtier ou son enceinte désignée. Il comporte généralement des trous ou des fentes de montage le long de ses bords pour permettre la fixation aux rails de montage ou aux supports de l'armoire. Le mécanisme de montage est conçu pour résister aux vibrations et aux contraintes mécaniques courantes dans les environnements industriels, garantissant que la carte reste fermement en place pendant le fonctionnement et maintenant des connexions électriques stables.

Applications : DS3800HMAC

• Contrôle des turbines à gaz:
  • Intégration de surveillance et de contrôle: Dans les centrales électriques à turbine à gaz, le DS3800HMAC joue un rôle crucial en intégrant la surveillance de divers paramètres aux fonctions de contrôle. Il reçoit des signaux d'une multitude de capteurs tels que des capteurs de température dans la chambre de combustion, des capteurs de pression dans les conduites d'alimentation en carburant et des capteurs de vibrations sur l'arbre de la turbine. Ces signaux de capteur sont ensuite communiqués au système de contrôle via les capacités d'accès aux médias de la carte. Sur la base de ces informations, le système de contrôle peut prendre des décisions concernant les ajustements de l'injection de carburant, de l'admission d'air et d'autres paramètres pour optimiser les performances de la turbine, maintenir l'efficacité et garantir un fonctionnement sûr. Par exemple, si les capteurs de température indiquent que la température de combustion approche un niveau critique, le système de contrôle, facilité par le DS3800HMAC, peut réduire le débit de carburant pour éviter une surchauffe.
  • Surveillance et diagnostic à distance: Grâce à ses interfaces de communication, le DS3800HMAC permet la surveillance à distance des turbines à gaz. Les opérateurs peuvent accéder aux données en temps réel sur l'état de la turbine depuis une salle de contrôle centrale ou même depuis des emplacements hors site. Cela permet une détection précoce des problèmes potentiels, tels que des modèles de vibrations anormaux ou des changements dans les lectures de pression. Les techniciens peuvent ensuite analyser les données à distance et décider si une maintenance sur site est nécessaire ou si des ajustements peuvent être effectués via le système de contrôle. En cas de défaut, les informations de diagnostic détaillées fournies par la carte peuvent aider à identifier rapidement la cause première et à mettre en œuvre des actions correctives.
  • Intégration du réseau et gestion de la charge: Les turbines à gaz sont souvent utilisées pour les pics de production d'électricité et pour soutenir la stabilité du réseau. Le DS3800HMAC aide à gérer la charge de la turbine en réponse à la demande du réseau. Il peut communiquer avec les systèmes de contrôle du réseau et recevoir des signaux concernant la puissance requise. Sur cette base, il ajuste le fonctionnement de la turbine pour répondre aux demandes de charge tout en garantissant que la turbine reste dans ses limites de fonctionnement sûres. Par exemple, pendant les périodes de forte demande d'électricité, le conseil peut faciliter l'augmentation de la puissance de sortie de la turbine en coordonnant les ajustements appropriés de l'alimentation en carburant et en air.
• Contrôle des turbines à vapeur:
  • Régulation du débit et de la pression de la vapeur: Dans les centrales électriques à turbine à vapeur, le DS3800HMAC est indispensable pour réguler le débit et la pression de vapeur entrant dans la turbine. Il capte les signaux des capteurs de pression et de température situés le long des conduites d'alimentation en vapeur et dans le coffre à vapeur. Grâce à ses capacités d'accès aux médias et de traitement du signal, il communique ces données au système de contrôle, qui détermine ensuite les positions optimales pour les vannes d'entrée de vapeur. En contrôlant précisément le débit de vapeur, l'efficacité de la turbine est maximisée et des problèmes tels que des coups de bélier ou des contraintes excessives sur les aubes de la turbine peuvent être évités. Par exemple, lors du démarrage ou lors du réglage de la puissance de sortie, la carte aide à ajuster en douceur les ouvertures des vannes de vapeur en fonction des données du capteur en temps réel.
  • Surveillance des condenseurs et des systèmes auxiliaires: Le conseil participe également à la surveillance du condenseur et des autres systèmes auxiliaires associés à la turbine à vapeur. Il peut recevoir des signaux de capteurs surveillant le niveau de vide dans le condenseur, la température de l'eau de refroidissement et les performances des pompes. Sur la base de ces informations, le système de contrôle, activé par le DS3800HMAC, peut prendre des mesures correctives si des conditions anormales sont détectées. Par exemple, si le niveau de vide dans le condenseur descend en dessous d'un certain seuil, indiquant un problème potentiel avec le système de refroidissement, la carte peut déclencher des actions pour ajuster le débit d'eau de refroidissement ou activer des pompes de secours pour maintenir les bonnes conditions de fonctionnement de la turbine à vapeur. .
  • Maintenance préventive et optimisation des performances: En surveillant en permanence divers paramètres liés au fonctionnement de la turbine à vapeur, le DS3800HMAC participe à la maintenance préventive et à l'optimisation des performances. Il peut détecter les premiers signes d'usure, tels qu'une augmentation des niveaux de vibration de l'arbre ou des roulements de la turbine, ou des changements dans les profils de température dans les zones critiques. Ces données sont utilisées pour planifier les activités de maintenance à des moments appropriés, réduisant ainsi le risque de pannes inattendues et améliorant la durée de vie globale et l'efficacité de la turbine à vapeur.

Fabrication industrielle

• Applications de pilotage de processus: Dans les environnements de fabrication industrielle où les turbines sont utilisées pour entraîner des processus mécaniques, comme dans les usines qui utilisent des turbines à vapeur pour alimenter de gros compresseurs pour l'alimentation en air ou des turbines à gaz pour entraîner des pompes de transfert de fluides, le DS3800HMAC est essentiel pour garantir que la turbine fonctionne dans d'une manière qui répond aux exigences spécifiques de l'équipement entraîné. Il facilite la communication entre le système de contrôle de la turbine et les capteurs et actionneurs des machines entraînées. Par exemple, dans une usine chimique où une turbine à vapeur entraîne un compresseur centrifuge pour la compression du gaz, la carte reçoit des signaux liés aux exigences de pression et de débit du gaz comprimé et transmet ces informations au système de contrôle de la turbine. Le système de contrôle ajuste ensuite la puissance et la vitesse de la turbine en conséquence pour maintenir le taux de compression et le débit souhaités.
• Intégration et coordination des processus: Le DS3800HMAC contribue également à intégrer le fonctionnement de la turbine au processus industriel global. Il peut communiquer avec d'autres systèmes de contrôle de l'usine de fabrication, tels que des automates programmables (PLC) ou des systèmes de contrôle distribués (DCS), pour partager des informations sur l'état, les performances et tout problème potentiel de la turbine. Cela permet une coordination transparente entre les différentes parties du processus de fabrication et permet une production plus efficace. Par exemple, dans une usine de fabrication automobile où une turbine à gaz alimente diverses lignes de production, la carte peut envoyer des données au système de contrôle central sur la disponibilité et la puissance de sortie de la turbine. Le système de contrôle central peut ensuite utiliser ces informations pour optimiser l'allocation des ressources et planifier les activités de maintenance sans perturber la production.

Énergie renouvelable avec intégration de turbines

• Centrales électriques à cycle combiné: Dans les centrales électriques à cycle combiné qui intègrent des turbines à gaz avec des turbines à vapeur et intègrent souvent des sources d'énergie renouvelables ou des systèmes de récupération de chaleur perdue, le DS3800HMAC est crucial pour coordonner le fonctionnement des différents composants de la turbine. Il permet l'échange de données entre les systèmes de contrôle des turbines à gaz et à vapeur, permettant ainsi d'optimiser le transfert d'énergie entre la chaleur d'échappement de la turbine à gaz et le processus de génération de vapeur pour la turbine à vapeur. Par exemple, il peut communiquer la température des gaz d'échappement et le débit de la turbine à gaz au système de contrôle de la turbine à vapeur, qui ajuste ensuite le fonctionnement du générateur de vapeur à récupération de chaleur (HRSG) pour maximiser la production de vapeur pour la turbine à vapeur. Cela améliore l’efficacité globale et la puissance de sortie de la centrale à cycle combiné.
• Hybridation de turbines et stockage d’énergie: Dans certaines applications avancées où des turbines à gaz ou à vapeur sont combinées avec des systèmes de stockage d'énergie (tels que des batteries ou des volants d'inertie) pour gérer les fluctuations de puissance et améliorer la stabilité du réseau, le DS3800HMAC peut s'interfacer avec les systèmes de contrôle du stockage d'énergie. Il peut recevoir des signaux liés à la demande du réseau, aux niveaux de stockage d'énergie et aux performances de la turbine pour prendre des décisions sur le moment de stocker ou de libérer de l'énergie et sur la manière d'ajuster le fonctionnement de la turbine pour soutenir le réseau. Par exemple, pendant les périodes de faible demande du réseau, le conseil peut contrôler la turbine pour réduire la puissance produite et diriger l'énergie excédentaire pour charger le système de stockage d'énergie. Ensuite, lorsque la demande du réseau augmente, il peut utiliser l'énergie stockée pour augmenter la production d'énergie tout en ajustant le fonctionnement de la turbine en conséquence.

Gestion des bâtiments et cogénération

• Systèmes de cogénération: Dans les systèmes de cogénération (cogénération de chaleur et d'électricité - CHP) installés dans des bâtiments commerciaux, des hôpitaux ou des campus industriels, le DS3800HMAC est utilisé pour gérer le fonctionnement de la turbine à gaz ou à vapeur pour produire simultanément de l'électricité et de la chaleur utile. Il coordonne la communication entre le système de contrôle de la turbine et les systèmes de chauffage, de ventilation et de climatisation (CVC) du bâtiment et d'autres systèmes consommateurs d'énergie. Par exemple, dans un hôpital doté d'un système de cogénération, le conseil peut ajuster la puissance de la turbine pour garantir qu'il y a suffisamment d'électricité pour les équipements médicaux critiques tout en fournissant également de l'eau chaude ou de la vapeur à des fins de chauffage et de stérilisation. Il surveille les demandes d'électricité et de chaleur de l'installation et effectue les ajustements nécessaires pour optimiser l'utilisation globale de l'énergie et réduire la dépendance aux sources d'énergie externes.
• Gestion de l'énergie des bâtiments: Le DS3800HMAC peut également communiquer avec le système de gestion de l'énergie (EMS) du bâtiment. Il fournit des données sur les performances, la production d'énergie et l'efficacité de la turbine au système EMS, qui peut ensuite utiliser ces informations pour des stratégies globales d'optimisation énergétique. Par exemple, l'EMS peut utiliser les données du DS3800HMAC pour décider quand donner la priorité à la production d'électricité pour une utilisation sur site plutôt qu'à l'exportation de l'électricité excédentaire vers le réseau, en fonction de facteurs tels que les prix de l'électricité, l'occupation des bâtiments et les besoins de chauffage/refroidissement.

Personnalisation :DS3800HMAC

• • Personnalisation de l'algorithme de contrôle: En fonction des caractéristiques uniques de l'application de la turbine et du processus industriel dans lequel elle est intégrée, le micrologiciel du DS3800HMAC peut être personnalisé pour mettre en œuvre des algorithmes de contrôle spécialisés. Par exemple, dans une turbine à gaz utilisée pour produire de l'énergie de pointe avec des changements de charge rapides, des algorithmes personnalisés peuvent être développés pour optimiser le temps de réponse pour ajuster le débit de carburant et l'admission d'air. Ces algorithmes peuvent prendre en compte des facteurs tels que les courbes de performances spécifiques de la turbine, la fréquence attendue des variations de charge et les taux de rampe de sortie de puissance souhaités. Dans une turbine à vapeur spécialement conçue pour les applications de chauffage de processus industriels, le micrologiciel peut être programmé pour donner la priorité à la stabilité de la pression de vapeur plutôt qu'à la puissance de sortie lors du contrôle des vannes d'entrée de vapeur, en fonction des besoins thermiques spécifiques du processus connecté.
  • Détection des défauts et personnalisation de la gestion: Le micrologiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différents modèles de turbine ou environnements d'exploitation peuvent présenter des modes de défaillance distincts ou des composants plus sujets aux problèmes. Dans une turbine à gaz fonctionnant dans un environnement poussiéreux, par exemple, le micrologiciel peut être programmé pour surveiller de près la chute de pression du filtre à air et déclencher des alertes ou des actions correctives automatiques si la chute de pression dépasse un certain seuil, indiquant un colmatage potentiel pouvant affecter l'efficacité de la combustion. Dans une turbine à vapeur où certains roulements sont critiques et ont des antécédents de problèmes liés à la température, le micrologiciel peut être personnalisé pour mettre en œuvre une surveillance de la température plus sensible et des protocoles d'arrêt immédiat ou de réduction de charge lorsque des augmentations anormales de température sont détectées.
  • Personnalisation du protocole de communication: Pour s'intégrer aux systèmes de contrôle industriels existants qui peuvent utiliser différents protocoles de communication, le micrologiciel du DS3800HMAC peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Si une centrale électrique dispose d'un équipement existant qui communique via un ancien protocole série tel que RS232 avec des paramètres personnalisés spécifiques, le micrologiciel peut être modifié pour permettre un échange de données transparent avec ces systèmes. Dans une configuration moderne visant l'intégration avec des plates-formes de surveillance basées sur le cloud ou des technologies de l'industrie 4.0, le micrologiciel peut être amélioré pour fonctionner avec des protocoles tels que MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) pour une surveillance à distance et une analyse de données efficaces. et le contrôle à partir de systèmes externes.
  • Personnalisation du traitement des données et des analyses: Le micrologiciel peut être personnalisé pour effectuer des tâches spécifiques de traitement de données et d'analyse pertinentes pour l'application. Dans une centrale électrique à cycle combiné où l'optimisation de l'interaction entre les turbines à gaz et à vapeur est cruciale, le micrologiciel peut être programmé pour analyser l'efficacité de la récupération de chaleur des gaz d'échappement en fonction des signaux des capteurs de température et de débit sur les deux turbines. Il peut calculer des indicateurs de performance clés, tels que l'efficacité globale de conversion d'énergie du cycle combiné, et fournir aux opérateurs des informations leur permettant de prendre des décisions éclairées concernant l'ajustement des paramètres de fonctionnement. Dans un système de cogénération de bâtiment, le micrologiciel peut analyser les demandes d'électricité et de chaleur du bâtiment au fil du temps et ajuster le fonctionnement de la turbine en conséquence pour optimiser l'équilibre entre la production d'électricité et la production de chaleur.

Personnalisation du matériel

• Personnalisation de la configuration des entrées/sorties (E/S):
  • Adaptation des entrées analogiques: En fonction des types de capteurs utilisés dans une application de turbine particulière, les canaux d'entrée analogiques du DS3800HMAC peuvent être personnalisés. Si un capteur de température spécialisé avec une plage de sortie de tension non standard est installé pour mesurer la température d'un composant critique de la turbine, des circuits de conditionnement de signal supplémentaires tels que des résistances personnalisées, des amplificateurs ou des diviseurs de tension peuvent être ajoutés à la carte. Ces adaptations garantissent que les signaux uniques des capteurs sont correctement acquis et traités par la carte. De même, dans une turbine à vapeur dotée de débitmètres conçus sur mesure et présentant des caractéristiques de sortie spécifiques, les entrées analogiques peuvent être configurées pour gérer avec précision les signaux de tension ou de courant correspondants.
  • Personnalisation des entrées/sorties numériques: Les canaux d'entrée et de sortie numériques peuvent être adaptés pour s'interfacer avec des appareils numériques spécifiques du système. Si l'application nécessite une connexion à des capteurs ou actionneurs numériques personnalisés avec des niveaux de tension ou des exigences logiques uniques, des décaleurs de niveau ou des circuits tampons supplémentaires peuvent être incorporés. Par exemple, dans une turbine à gaz dotée d'un système spécialisé de protection contre la survitesse qui utilise des composants numériques dotés de caractéristiques électriques spécifiques pour une fiabilité améliorée, les canaux d'E/S numériques du DS3800HMAC peuvent être modifiés pour garantir une communication correcte avec ces composants. Dans un système de contrôle de turbine à vapeur doté d'une logique numérique non standard pour actionner certaines vannes, les E/S numériques peuvent être personnalisées en conséquence.
  • Entrée d'alimentation Paramètres industriels personnalisés avec personnalisation: Dans les configurations d'alimentation non standard, l'entrée d'alimentation du DS3800HMAC peut être adaptée. Si une usine dispose d'une source d'alimentation avec une tension ou un courant nominal différent de celui des options d'alimentation typiques que la carte accepte habituellement, des modules de conditionnement d'énergie tels que des convertisseurs DC-DC ou des régulateurs de tension peuvent être ajoutés pour garantir que la carte reçoive une alimentation stable et appropriée. Par exemple, dans une installation de production d'énergie offshore dotée de systèmes d'alimentation complexes soumis à des fluctuations de tension et à des distorsions harmoniques, des solutions d'entrée d'alimentation personnalisées peuvent être mises en œuvre pour protéger le DS3800HMAC des surtensions et garantir son fonctionnement fiable.
• Modules complémentaires et extension:
  • Modules de surveillance améliorés: Pour améliorer les capacités de diagnostic et de surveillance du DS3800HMAC, des modules de capteurs supplémentaires peuvent être ajoutés. Dans une turbine à gaz où une surveillance plus détaillée de l'état des aubes est souhaitée, des capteurs supplémentaires tels que des capteurs de jeu aux extrémités des aubes, qui mesurent la distance entre les extrémités des aubes de la turbine et le carter, peuvent être intégrés. Ces données supplémentaires du capteur peuvent ensuite être traitées par la carte et utilisées pour une surveillance plus complète de l'état et une alerte précoce des problèmes potentiels liés aux pales. Dans une turbine à vapeur, des capteurs permettant de détecter les premiers signes d'érosion du trajet de la vapeur, tels que des détecteurs de particules dans le flux de vapeur ou des capteurs de vibrations avancés sur le carter de la turbine, peuvent être ajoutés pour fournir plus d'informations pour la maintenance préventive et optimiser la durée de vie de la turbine.
  • Modules d'extension de communication: Si le système industriel dispose d'une infrastructure de communication existante ou spécialisée avec laquelle le DS3800HMAC doit s'interfacer, des modules d'extension de communication personnalisés peuvent être ajoutés. Cela pourrait impliquer l'intégration de modules pour prendre en charge les anciens protocoles de communication série qui sont encore utilisés dans certaines installations ou l'ajout de capacités de communication sans fil pour la surveillance à distance dans les zones difficiles d'accès de l'usine ou pour l'intégration avec des équipes de maintenance mobiles. Dans une configuration de production d'énergie distribuée avec plusieurs turbines réparties sur une vaste zone, des modules de communication sans fil peuvent être ajoutés au DS3800HMAC pour permettre aux opérateurs de surveiller à distance l'état des différentes turbines et de communiquer avec les cartes depuis une salle de contrôle centrale ou sur site. contrôles.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HMAC peut être personnalisé. Des revêtements, joints et joints spéciaux peuvent être ajoutés pour améliorer la protection contre la corrosion, la pénétration de poussière et l'humidité. Par exemple, dans une centrale électrique située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des fonctionnalités anti-poussière améliorées et des filtres à air pour maintenir les composants internes de la carte propres. Dans une usine de traitement chimique où il existe un risque d'éclaboussures et de fumées chimiques, le boîtier peut être fabriqué à partir de matériaux résistants à la corrosion chimique et scellé pour empêcher toute substance nocive d'atteindre les composants internes du tableau de commande.
  • Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte de commande peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son plage de température de fonctionnement optimale. Dans une centrale électrique à climat froid, des éléments chauffants ou une isolation peuvent être ajoutés pour garantir que le DS3800HMAC démarre et fonctionne de manière fiable même à des températures glaciales.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HMAC peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie. Dans un navire militaire à propulsion nucléaire ou une installation de production d'énergie nucléaire, par exemple, le tableau de commande devra répondre à des normes strictes de sécurité et de performance pour garantir le fonctionnement sûr des systèmes qui s'appuient sur le DS3800HMAC pour le traitement et le contrôle du signal d'entrée dans la turbine. ou d'autres applications pertinentes.
  • Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HMAC peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol. Dans un groupe auxiliaire de puissance (APU) d'avion qui utilise une turbine pour la production d'énergie et nécessite un traitement du signal d'entrée pour ses systèmes de contrôle, la carte devrait se conformer aux normes strictes de l'aviation en matière de qualité et de performance pour garantir la sécurité et l'efficacité de l'APU et systèmes associés.

Assistance et services :DS3800HMAC

Notre support technique produit et nos services sont conçus pour vous aider à tirer le meilleur parti de votre autre produit. Notre équipe d'experts est disponible pour fournir une assistance pour l'installation, la configuration, le dépannage et bien plus encore.

Nous proposons une gamme d'options d'assistance, notamment une assistance téléphonique, une assistance par courrier électronique et une assistance par chat en ligne. Notre base de connaissances en ligne est également disponible 24h/24 et 7j/7 et donne accès à des articles et ressources utiles.

En plus de nos services de support technique, nous proposons également des services professionnels pour vous aider à optimiser votre autre produit. Notre équipe de consultants peut vous aider dans tous les domaines, de la personnalisation à l'intégration avec d'autres systèmes.
