Panneau d'interface auxiliaire DS3800HPLA de General Electric pour le secteur industriel

Description du produit : DS3800HPLA

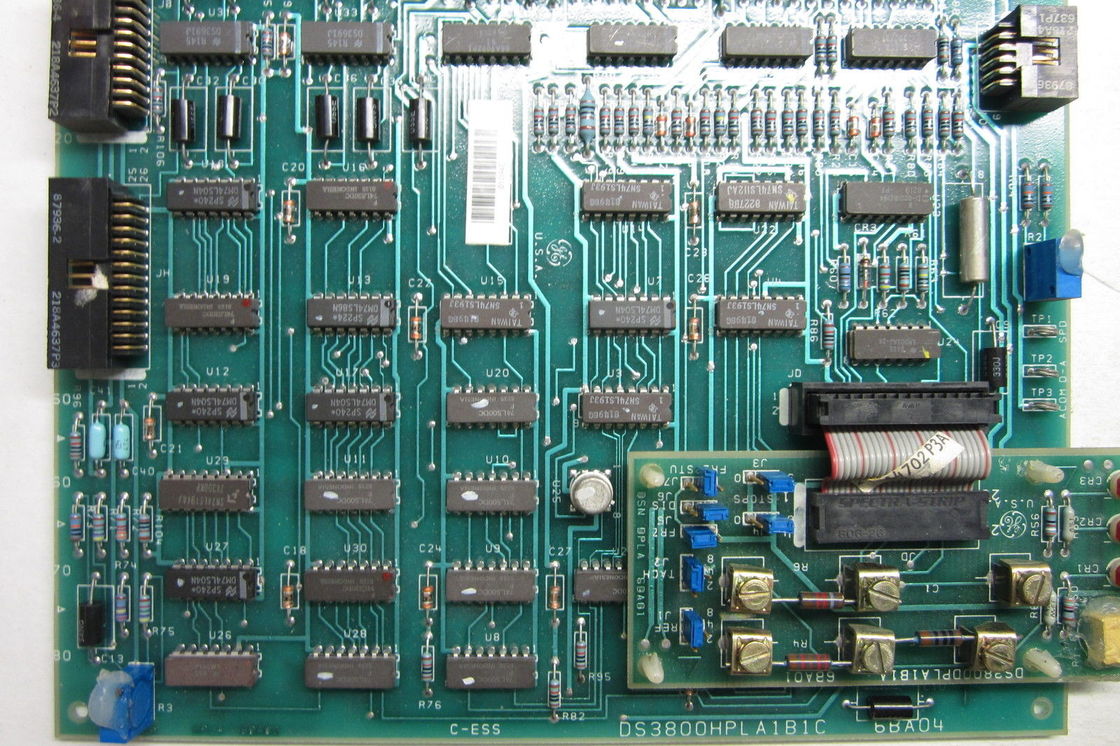

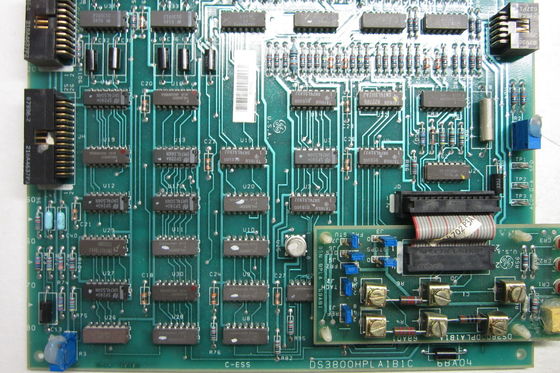

• Disposition et montage de la carte: Le DS3800HPLA est un circuit imprimé avec une disposition soigneusement conçue qui optimise sa fonctionnalité et sa facilité d'intégration. Chacun de ses quatre coins comporte un trou qui permet un montage sécurisé à l'aide de vis. Cette conception garantit que la carte peut être fermement fixée dans le boîtier approprié, généralement dans un variateur ou une armoire de commande, assurant ainsi la stabilité pendant le fonctionnement et minimisant le risque de dommages dus aux vibrations ou au délogement accidentel. Sa taille compacte le rend peu encombrant, lui permettant de s'intégrer parfaitement dans la zone désignée de l'équipement où il est installé, sans occuper trop de place.
• Placement des connecteurs et des composants: L'une des principales caractéristiques de la carte est le connecteur à 40 broches. Ce connecteur sert d'interface centrale pour la connexion aux sous-cartes, ce qui peut étendre les fonctionnalités et les interfaces disponibles du système. L'emplacement stratégique de ce connecteur permet un accès et une connexion faciles, facilitant l'ajout de composants ou de modules supplémentaires selon les exigences spécifiques de l'application.

Capacités fonctionnelles

• Extension d'interface via des sous-cartes: Le connecteur 40 broches du DS3800HPLA est un élément clé de sa fonctionnalité. Il permet la connexion de sous-cartes, qui peuvent apporter des fonctionnalités et des interfaces supplémentaires. Par exemple, différentes sous-cartes peuvent offrir des canaux d'entrée/sortie supplémentaires pour la connexion à une gamme plus large de capteurs et d'actionneurs, ou elles peuvent fournir des interfaces de communication spécialisées à intégrer à d'autres systèmes ou appareils. Cette extensibilité permet à la carte d'interface du panneau de base de s'adapter à diverses applications industrielles avec des exigences variables, ce qui en fait un composant polyvalent au sein du système de contrôle global.
• Stockage et configuration des données: Les deux sockets EEPROM jouent un rôle crucial dans le stockage des informations importantes. Les modules EEPROM qui peuvent être insérés dans ces supports contiennent des programmes système, qui sont des ensembles d'instructions qui régissent la manière dont la carte traite les données et interagit avec d'autres composants. De plus, ils stockent des paramètres de configuration qui définissent des aspects tels que les paramètres de communication, les mappages d'entrée/sortie et d'autres détails opérationnels. Ces données stockées restent intactes même lorsque l'alimentation est coupée, garantissant que la carte conserve son état configuré et peut reprendre son fonctionnement sans avoir besoin de reconfiguration à chaque mise sous tension.
• Configuration et réglage des paramètres: Les sept cavaliers et les deux résistances de réglage offrent aux utilisateurs les moyens de personnaliser le fonctionnement de la carte. En modifiant la position des cavaliers, des fonctions spécifiques peuvent être activées ou désactivées. Par exemple, un cavalier peut être utilisé pour basculer entre différents débits en bauds pour une interface de communication série si la carte prend en charge plusieurs vitesses, ou pour choisir d'utiliser ou non un canal d'entrée particulier pour une tâche de contrôle spécifique. Les résistances trimmer, avec leur capacité à ajuster finement les valeurs de résistance électrique, permettent un calibrage précis de paramètres tels que les niveaux de tension ou les seuils de signal. Ce niveau de configurabilité permet au DS3800HPLA d'être personnalisé pour répondre aux exigences exactes des différents processus industriels et systèmes de contrôle.
• Traitement du signal et communication: La carte est équipée pour gérer et traiter une variété de signaux. Il peut recevoir des signaux d'entrée provenant de différentes sources, notamment des capteurs surveillant des paramètres tels que la température, la pression ou la position au sein d'un système industriel. Ces signaux sont ensuite traités selon la logique programmée stockée dans l'EEPROM. La carte facilite également la communication avec d'autres composants du système via ses différentes interfaces. Par exemple, il peut transmettre des commandes de contrôle à des actionneurs tels que des moteurs, des électrovannes ou des relais pour ajuster le fonctionnement de machines ou de processus. De plus, grâce à la prise en charge des interfaces de communication telles qu'Ethernet et RS-485, il peut échanger des données avec d'autres appareils dans un environnement en réseau, permettant ainsi la surveillance, le contrôle et l'intégration à distance avec des systèmes d'automatisation industrielle plus larges.

Rôle dans les systèmes industriels

• Applications de production d'électricité: Dans le contexte de la production d'électricité, en particulier dans les systèmes de contrôle de turbines à gaz et à vapeur, le DS3800HPLA constitue une interface importante. Il se connecte à des capteurs placés dans toute la turbine, collectant des données sur des paramètres cruciaux tels que la vitesse de la turbine, la température dans différentes sections et les niveaux de vibration. Ces informations sont traitées et peuvent être communiquées au système de contrôle principal pour une analyse plus approfondie et une prise de décision concernant le fonctionnement de la turbine. Par exemple, si les capteurs de température indiquent qu'un composant particulier est en surchauffe, les commandes de contrôle générées sur la base des données traitées peuvent être envoyées via le DS3800HPLA aux actionneurs qui ajustent les mécanismes de refroidissement ou le débit de carburant pour maintenir un fonctionnement sûr et efficace de la turbine.
• Fabrication industrielle: Dans les environnements de fabrication, le DS3800HPLA est largement utilisé pour le contrôle des processus. Il peut s'interfacer avec des capteurs sur les lignes de production, détectant des aspects tels que la position des bandes transporteuses, la pression dans les systèmes hydrauliques ou la température des équipements de fabrication. Sur la base de ces données de capteur, il peut contrôler des actionneurs pour ajuster la vitesse des moteurs, ouvrir ou fermer des vannes pour contrôler le débit de fluide ou effectuer d'autres actions nécessaires pour maintenir le processus de production souhaité. Par exemple, dans une chaîne d’assemblage automobile, il peut garantir que les pièces sont correctement positionnées et assemblées en coordonnant le mouvement des bras robotisés et des systèmes de convoyeurs grâce aux signaux qu’il traite et transmet.
• Gestion des infrastructures et des bâtiments: Dans les projets d'infrastructure tels que les usines de traitement de l'eau ou les systèmes de contrôle du trafic, le DS3800HPLA aide à surveiller et à contrôler divers processus. Dans une usine de traitement d’eau, il peut s’interfacer avec des capteurs mesurant les paramètres de qualité de l’eau et contrôler le fonctionnement des pompes, des vannes et des systèmes de dosage de produits chimiques. Dans le contexte de la gestion des bâtiments, il peut être intégré aux systèmes CVC pour réguler la température, l'humidité et la circulation de l'air en fonction des entrées de capteurs provenant de différentes zones du bâtiment. Cela permet une utilisation efficace de l’énergie et des environnements intérieurs confortables pour les occupants.

Considérations environnementales et opérationnelles

• Tolérance à la température et à l'humidité: Le DS3800HPLA est conçu pour fonctionner dans des conditions environnementales spécifiques. Il peut généralement fonctionner de manière fiable dans une plage de températures courante dans les environnements industriels, généralement comprise entre -20°C et +60°C. Cette large tolérance de température lui permet d'être déployé dans divers endroits, depuis les environnements extérieurs froids comme ceux des sites de production d'électricité en hiver jusqu'aux zones de fabrication intérieures ou aux salles d'équipement chaudes et humides. En ce qui concerne l'humidité, il peut gérer une plage d'humidité relative typique des zones industrielles, généralement dans la plage sans condensation (environ 5 % à 95 %), garantissant que l'humidité de l'air ne provoque pas de courts-circuits électriques ou d'endommagement des composants internes.
• Compatibilité électromagnétique (CEM): Pour fonctionner efficacement dans des environnements industriels électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres équipements électriques générant des champs électromagnétiques, le DS3800HPLA possède de bonnes propriétés de compatibilité électromagnétique. Il est conçu pour résister aux interférences électromagnétiques externes et minimiser ses propres émissions électromagnétiques afin d'éviter les interférences avec d'autres composants du système. Ceci est obtenu grâce à une conception soignée des circuits, à l'utilisation de composants présentant de bonnes caractéristiques CEM et à un blindage approprié si nécessaire, permettant à la carte de maintenir l'intégrité du signal et une communication fiable en présence de perturbations électromagnétiques.

Caractéristiques : DS3800HPLA

• Conception compacte et montable: Le DS3800HPLA a un format compact qui lui permet de s'intégrer facilement dans l'espace disponible dans les armoires de commande industrielles ou les boîtiers de disques. Ses quatre trous de coin pour le montage par vis assurent une installation sûre et stable, lui permettant de résister aux vibrations et contraintes mécaniques généralement présentes dans les environnements industriels. Ce mécanisme de montage robuste aide à maintenir des connexions électriques appropriées et protège la carte contre tout dommage lors d'un fonctionnement normal ou en cas d'impacts accidentels.

• Fonctionnalités d'interface et de connectivité

• Connecteur 40 broches pour extension de sous-carte: La présence d'un connecteur à 40 broches est une caractéristique importante qui offre une grande flexibilité pour étendre les fonctionnalités de la carte. Ce connecteur permet la connexion de diverses sous-cartes, qui peuvent introduire des canaux d'entrée/sortie (E/S) supplémentaires, des interfaces de communication spécialisées ou d'autres fonctionnalités personnalisées. Par exemple, des sous-cartes spécifiques peuvent être ajoutées pour augmenter le nombre de ports d'E/S analogiques ou numériques afin d'interfacer avec une plus grande variété de capteurs et d'actionneurs dans un système industriel complexe. Cette approche modulaire permet aux utilisateurs d'adapter le DS3800HPLA pour répondre aux exigences spécifiques de différentes applications sans avoir à remplacer la carte entière.
• Plusieurs interfaces de communication: La carte prend en charge plusieurs interfaces de communication, notamment Ethernet et RS-485. La connectivité Ethernet permet une intégration transparente dans les réseaux locaux (LAN), facilitant la surveillance et le contrôle à distance à partir d'autres appareils du réseau, tels qu'un poste de contrôle central ou le poste de travail d'un opérateur. Le RS-485, en revanche, est bien adapté à la communication multipoint et peut prendre en charge la communication avec plusieurs appareils connectés dans une configuration de bus série. Cela le rend idéal pour les environnements industriels où plusieurs composants doivent échanger des données sur de plus longues distances ou de manière connectée en série, permettant un contrôle distribué et une intégration avec d'autres appareils du système.

• Fonctionnalités de mémoire et de stockage de données

• Prises EEPROM pour la personnalisation: Avec deux supports pour modules de mémoire morte programmable effaçable électriquement (EEPROM), le DS3800HPLA offre un moyen pratique de stocker et de gérer les données critiques. Les EEPROM peuvent contenir des programmes système, des paramètres de configuration et d'autres paramètres personnalisés qui définissent le fonctionnement de la carte. Cela permet une personnalisation facile du comportement du tableau, car les utilisateurs peuvent mettre à jour ou modifier les informations stockées en fonction des besoins spécifiques de leur application. De plus, la possibilité de conserver les données même lorsque l'alimentation est coupée garantit que la carte peut reprendre son état de fonctionnement précédent sans avoir besoin d'une reconfiguration manuelle à chaque mise sous tension.

• Fonctionnalités de configuration et de personnalisation

• Cavaliers pour une configuration flexible: Les sept cavaliers présents sur la carte sont une fonctionnalité précieuse pour personnaliser son fonctionnement. Ces cavaliers peuvent être utilisés pour modifier divers paramètres, tels que l'activation ou la désactivation de fonctions spécifiques, la sélection entre différents modes de fonctionnement ou l'ajustement des paramètres liés à la communication ou au traitement du signal. Par exemple, un cavalier peut être utilisé pour basculer entre différents débits en bauds pour la communication série ou pour choisir les canaux d'entrée à utiliser pour des tâches de contrôle particulières. Cette flexibilité permet au DS3800HPLA de s'adapter à un large éventail de scénarios industriels et de préférences des utilisateurs.
• Résistances ajustables pour un réglage précis: Les deux résistances de réglage sur la carte permettent d'affiner les paramètres électriques. Ils permettent un calibrage précis d'aspects tels que les niveaux de tension, les seuils de signal ou les limites de courant. Ce niveau de réglage est crucial pour garantir que la carte puisse s'interfacer avec précision avec différents types de capteurs et d'actionneurs, qui peuvent avoir des exigences électriques spécifiques. En utilisant les résistances ajustables, les techniciens peuvent optimiser les performances du DS3800HPLA pour correspondre aux caractéristiques des composants connectés et obtenir un contrôle et un traitement du signal plus précis.

• Fonctionnalités de traitement et de contrôle du signal

• Gestion polyvalente du signal: La carte est capable de gérer une grande variété de signaux, y compris les entrées analogiques et numériques provenant de différents types de capteurs. Il peut recevoir des signaux provenant de capteurs de température, de capteurs de pression, de capteurs de position et de nombreux autres appareils couramment utilisés dans les systèmes industriels. Ces signaux sont ensuite traités selon la logique programmée stockée dans les EEPROM. Après le traitement, la carte peut générer des signaux de sortie appropriés pour contrôler des actionneurs tels que des moteurs, des électrovannes, des relais et d'autres composants essentiels au réglage du fonctionnement des machines ou des processus dans un environnement industriel.
• Traitement du signal à grande vitesse: Equipé d'un microprocesseur 32 bits, le DS3800HPLA offre des capacités de traitement du signal à grande vitesse. Cela lui permet d'analyser rapidement les signaux entrants provenant de plusieurs sources et de prendre des décisions en temps opportun pour générer des commandes de contrôle. Dans les applications où le contrôle en temps réel est crucial, comme dans les processus de production d'énergie ou de fabrication avec des changements rapides des conditions de fonctionnement, la vitesse de traitement rapide de la carte garantit qu'elle peut réagir rapidement pour maintenir des performances et une sécurité optimales.

• Fonctionnalités visuelles et diagnostiques

• Voyants LED (le cas échéant): Certaines versions du DS3800HPLA peuvent être équipées de voyants LED qui fournissent des indications visuelles précieuses sur l'état de la carte. Ces LED peuvent indiquer l'état de mise sous tension, la présence de liens de communication actifs ou l'apparition d'erreurs ou d'avertissements. Par exemple, une LED particulière peut clignoter pour signaler qu'il y a un problème avec une interface de communication ou qu'un signal d'entrée est hors de portée. Un tel retour visuel permet aux techniciens et aux opérateurs d'évaluer rapidement l'état de la carte et d'identifier les problèmes potentiels sans avoir à recourir immédiatement à des outils de diagnostic complexes.
• Points de test pour le dépannage: La planche peut également avoir des points de test stratégiquement situés sur sa surface. Ces points de test permettent aux techniciens d'accéder à des nœuds électriques spécifiques au sein du circuit à l'aide d'équipements de test tels que des multimètres ou des oscilloscopes. En mesurant les tensions, les courants ou les formes d'onde du signal à ces points, ils peuvent diagnostiquer des problèmes, vérifier l'intégrité du signal ou comprendre le comportement des circuits internes. Cette fonctionnalité est particulièrement utile lors de maintenance ou lors du dépannage de problèmes liés au traitement du signal ou à la communication.

• Caractéristiques d'adaptabilité environnementale

• Large plage de température: Le DS3800HPLA est conçu pour fonctionner dans une plage de températures relativement large, généralement de -20°C à +60°C. Cette large tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les emplacements extérieurs froids comme ceux des sites de production d'électricité en hiver jusqu'aux zones de fabrication ou salles d'équipement chaudes où il peut être exposé à la chaleur générée par les machines à proximité. Cela garantit que la carte peut maintenir ses performances et ses capacités de communication quelles que soient les conditions de température ambiante.
• Humidité et compatibilité électromagnétique (CEM): Il peut gérer une large gamme de niveaux d'humidité dans la plage sans condensation courante dans les environnements industriels, généralement autour de 5 % à 95 %. Cette tolérance à l'humidité empêche l'humidité de l'air de provoquer des courts-circuits électriques ou la corrosion des composants internes. De plus, la carte possède de bonnes propriétés de compatibilité électromagnétique, ce qui signifie qu'elle peut résister aux interférences électromagnétiques externes provenant d'autres équipements électriques à proximité et également minimiser ses propres émissions électromagnétiques pour éviter d'interférer avec d'autres composants du système. Cela lui permet de fonctionner de manière stable dans des environnements électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres appareils électriques générant des champs électromagnétiques.

Paramètres techniques : DS3800HPLA

Applications : DS3800HPLA

• Contrôle des turbines à gaz:
  • Surveillance et acquisition de données: Dans les centrales électriques à turbine à gaz, le DS3800HPLA joue un rôle crucial en se connectant à de nombreux capteurs placés dans toute la turbine. Il recueille des données provenant de capteurs de température situés dans la chambre de combustion, les aubes de turbine et les sections d'échappement. Les capteurs de pression dans les conduites d'alimentation en carburant et en air envoient également des signaux à la carte. De plus, des capteurs de vibrations sur les composants rotatifs fournissent des informations précieuses sur l’état mécanique de la turbine. La capacité de la carte à gérer plusieurs entrées analogiques et numériques permet une surveillance complète de ces paramètres. Par exemple, il peut détecter tout pic de température anormal dans la chambre de combustion pouvant indiquer une inefficacité de la combustion ou des dommages potentiels aux composants de la turbine, permettant ainsi de prendre des mesures correctives en temps opportun.
  • Transmission du signal de contrôle: Sur la base des données traitées du capteur, le DS3800HPLA est responsable de la transmission des signaux de commande à divers actionneurs au sein du système de turbine à gaz. Il peut communiquer avec les soupapes d'injection de carburant pour ajuster le débit de carburant, contrôler les aubes d'admission d'air pour optimiser le mélange air-carburant et gérer les aubes de stator variables pour améliorer les performances de la turbine. Lors des changements de charge sur le réseau électrique, la carte aide à coordonner ces ajustements pour garantir que la turbine à gaz répond efficacement et maintient un fonctionnement stable. Par exemple, lorsque le réseau demande une augmentation de la puissance de sortie, le DS3800HPLA peut envoyer des signaux pour augmenter le débit de carburant et ajuster l'admission d'air en conséquence pour augmenter la production d'énergie de la turbine.
  • Intégration du système et communication: Les interfaces Ethernet et RS-485 de la carte facilitent son intégration avec d'autres composants du système de contrôle de la centrale électrique. Il peut communiquer avec l'unité de commande principale, qui supervise le fonctionnement de plusieurs turbines et autres systèmes auxiliaires. Grâce à Ethernet, il permet la surveillance et le contrôle à distance depuis une salle de contrôle centrale, permettant aux opérateurs d'accéder aux données en temps réel et d'effectuer les ajustements nécessaires. L'interface RS-485 est utile pour se connecter à d'autres appareils à proximité ou pour s'intégrer à des systèmes existants qui utilisent toujours ce protocole, garantissant un échange de données transparent et un fonctionnement coordonné au sein de l'ensemble de l'installation de production d'électricité.
• Contrôle des turbines à vapeur:
  • Surveillance des paramètres de processus: Dans les centrales électriques à turbine à vapeur, le DS3800HPLA s'interface avec des capteurs qui mesurent des paramètres clés tels que la pression de la vapeur à différents points du système, la température de la vapeur et la vitesse de rotation de la turbine. Il se connecte également à des capteurs surveillant l’état du condenseur, comme la température et la pression de l’eau de refroidissement. En recevant et en traitant ces signaux, la carte contribue à maintenir les conditions de fonctionnement optimales de la turbine à vapeur. Par exemple, si la pression de la vapeur descend en dessous d'un certain niveau, il peut déclencher une alarme ou communiquer avec le système de contrôle pour ajuster les vannes d'alimentation en vapeur afin de rétablir la pression appropriée.
  • Contrôle et coordination: La carte est impliquée dans l'envoi de signaux de commande aux actionneurs qui régulent le débit de vapeur dans la turbine, gèrent le fonctionnement des pompes d'eau alimentaire et contrôlent d'autres systèmes auxiliaires liés au cycle de vapeur. Lors des procédures de démarrage et d'arrêt, il garantit que ces composants sont activés ou désactivés dans le bon ordre et aux moments appropriés. Par exemple, lors du démarrage, il coordonne l'ouverture progressive des vannes d'entrée de vapeur pour réchauffer progressivement la turbine et éviter les contraintes thermiques sur les composants. De la même manière, lors de l'arrêt, il gère la fermeture des vannes et l'évacuation de la vapeur pour arrêter la turbine en toute sécurité.
  • Surveillance et gestion à distance: Grâce à son interface Ethernet, le DS3800HPLA permet de surveiller à distance les performances de la turbine à vapeur depuis un centre de contrôle situé à l'écart de l'usine elle-même. Les opérateurs peuvent suivre des paramètres tels que l'efficacité de la turbine, la puissance de sortie et tout problème potentiel en temps réel. Cela permet une maintenance proactive et une réponse rapide à toute condition anormale, réduisant ainsi les temps d'arrêt et améliorant la fiabilité globale du processus de production d'électricité.

Fabrication industrielle

• Lignes de production automatisées:
  • Contrôle et coordination des machines: Dans les installations de fabrication, le DS3800HPLA est utilisé pour contrôler et coordonner diverses machines sur une ligne de production automatisée. Il peut recevoir des signaux de capteurs qui détectent la position des pièces, l'état des bandes transporteuses et le fonctionnement des bras robotisés. Sur la base de ces informations, il envoie des signaux de commande aux actionneurs tels que les moteurs, les électrovannes et les vérins pneumatiques pour garantir un fonctionnement fluide et précis du processus de production. Par exemple, dans une chaîne de montage automobile, il peut contrôler le mouvement des bras robotiques pour placer avec précision les composants sur le châssis du véhicule, garantissant ainsi un assemblage correct et une qualité de produit élevée.
  • Surveillance et optimisation des processus: Le tableau surveille en permanence différents paramètres liés au processus de fabrication, tels que la température dans les processus de traitement thermique, la pression dans les systèmes hydrauliques et la vitesse des machines tournantes. En analysant ces signaux, il peut identifier les goulots d'étranglement ou les inefficacités dans le processus de production et communiquer avec d'autres systèmes de contrôle pour effectuer des ajustements. Par exemple, si une machine particulière fonctionne à une vitesse sous-optimale en raison d'une charge excessive, le DS3800HPLA peut ajuster la vitesse du moteur ou redistribuer la charge de travail entre plusieurs machines pour améliorer l'efficacité globale de la production.
  • Intégration avec les systèmes de fabrication: Les interfaces Ethernet et RS-485 du DS3800HPLA lui permettent de s'intégrer à d'autres systèmes de fabrication tels que les contrôleurs logiques programmables (PLC), les systèmes de contrôle distribués (DCS) et les systèmes d'exécution de fabrication (MES). Cette intégration permet un flux de données transparent entre les différentes parties du processus de fabrication, facilitant ainsi une meilleure planification de la production, un contrôle qualité et une gestion des stocks. Par exemple, il peut partager des données avec le MES sur le taux de production et les mesures de qualité, que le MES peut ensuite utiliser pour optimiser les calendriers de production et l'allocation des ressources.
• Contrôle des processus dans les industries chimiques et pharmaceutiques:
  • Surveillance des réactions chimiques: Dans les processus de fabrication chimique et pharmaceutique où un contrôle précis de la température, de la pression et des concentrations chimiques est crucial, le DS3800HPLA est utilisé pour s'interfacer avec des capteurs qui mesurent ces paramètres. Il peut recevoir des données provenant de sondes de température dans les réacteurs, de capteurs de pression dans les réservoirs de stockage et de débitmètres pour réactifs chimiques. Sur la base de ces informations, il aide à maintenir les conditions optimales pour les réactions chimiques. Par exemple, dans un processus de synthèse de médicaments pharmaceutiques, il peut garantir que la température de réaction reste dans une plage étroite pour produire des produits de haute qualité aux propriétés constantes.
  • Contrôle de processus automatisé: La carte envoie des signaux de commande aux actionneurs tels que les vannes pour le dosage de produits chimiques, les pompes pour le transfert de fluide et les réchauffeurs ou refroidisseurs pour la régulation de la température. Il peut mettre en œuvre des algorithmes de contrôle complexes stockés dans son EEPROM pour ajuster ces actionneurs en fonction des données du capteur et des paramètres de processus souhaités. Dans une usine chimique, il peut contrôler le flux de réactifs dans un réacteur en fonction de la progression de la réaction et de la stœchiométrie requise, garantissant ainsi des processus chimiques efficaces et sûrs.
  • Surveillance de la conformité et de la sécurité: Le DS3800HPLA joue également un rôle dans la surveillance du respect des réglementations en matière de sécurité et d'environnement. Il peut détecter des conditions anormales telles qu'une accumulation excessive de pression ou une fuite de produits chimiques dangereux et déclencher des alarmes ou des procédures d'arrêt d'urgence. De plus, il peut enregistrer et rapporter les données de processus pertinentes à des fins réglementaires, garantissant ainsi que les opérations de fabrication répondent aux normes requises.

Gestion des infrastructures et des bâtiments

• Traitement de l'eau et des eaux usées:
  • Surveillance des processus: Dans les usines de traitement de l'eau, le DS3800HPLA se connecte à des capteurs qui mesurent les paramètres de qualité de l'eau tels que le pH, la turbidité et les niveaux d'oxygène dissous. Il s'interface également avec des capteurs surveillant les débits d'eau et de produits chimiques dans le processus de traitement. En traitant ces signaux, il fournit des informations en temps réel sur l’efficacité du processus de traitement. Par exemple, si le niveau de pH de l'eau s'écarte de la plage optimale, il peut alerter les opérateurs ou communiquer avec les systèmes de dosage pour ajuster l'ajout de produits chimiques afin de corriger le pH.
  • Contrôle des équipements de traitement: Le tableau envoie des signaux de commande à divers équipements de l'usine de traitement de l'eau, notamment des pompes pour la prise et la distribution de l'eau, des vannes pour le dosage de produits chimiques et le contrôle du débit, ainsi que des filtres pour la purification de l'eau. Il peut optimiser le fonctionnement de ces composants en fonction des données des capteurs et des exigences de traitement. Par exemple, il peut ajuster la vitesse d'une pompe pour maintenir un débit d'eau constant ou ouvrir et fermer des vannes pour réguler la quantité de chlore ajoutée pour la désinfection.
  • Intégration du système et gestion à distance: L'interface Ethernet du DS3800HPLA permet l'intégration avec le système de contrôle global de l'usine et permet la surveillance et la gestion à distance à partir d'un poste de contrôle central. Les opérateurs peuvent superviser plusieurs processus de traitement simultanément, recevoir des alertes en cas de problème et effectuer des ajustements à distance, améliorant ainsi l'efficacité et la fiabilité des opérations de traitement de l'eau.
• Systèmes CVC (chauffage, ventilation et climatisation):
  • Surveillance environnementale: Dans les bâtiments, le DS3800HPLA est utilisé pour s'interfacer avec des capteurs de température, d'humidité et de qualité de l'air situés dans différentes zones. Il collecte des données sur les conditions climatiques intérieures et fournit ces informations au système de gestion du bâtiment. Par exemple, il peut détecter lorsque la température dans une pièce particulière dépasse le niveau de confort défini et déclencher des actions pour ajuster le système CVC en conséquence.
  • Contrôle du système CVC: Sur la base des données du capteur, le DS3800HPLA envoie des signaux de commande aux composants tels que les ventilateurs, les compresseurs et les registres du système CVC. Il peut réguler le débit d’air, la température et les niveaux d’humidité pour maintenir un environnement intérieur confortable et sain. Par exemple, lors des pics de demande de refroidissement en été, il peut augmenter la vitesse des ventilateurs de refroidissement et ajuster le fonctionnement du compresseur pour abaisser la température intérieure.
  • Optimisation de l'efficacité énergétique: Le tableau peut également contribuer à l'efficacité énergétique en analysant les performances du système CVC et en ajustant son fonctionnement en fonction des modèles d'occupation et des conditions environnementales. Il peut mettre en œuvre des stratégies telles que la réduction de la puissance de refroidissement ou de chauffage lorsque les pièces sont inoccupées ou l'ajustement des points de consigne de température en fonction des tendances de la température extérieure, réduisant ainsi la consommation d'énergie tout en offrant un environnement intérieur confortable.

Transport et logistique

• Entreposage automatisé et manutention des matériaux:
  • Contrôle des équipements: Dans les entrepôts automatisés, le DS3800HPLA est utilisé pour contrôler divers équipements de manutention tels que les véhicules à guidage automatique (AGV), les bandes transporteuses et les bras robotisés. Il reçoit des signaux de capteurs qui détectent la position des marchandises, l'état des équipements et la disposition de l'entrepôt. Sur la base de ces informations, il envoie des signaux de commande aux moteurs, freins et autres actionneurs pour garantir le mouvement et le stockage efficaces des matériaux. Par exemple, il peut demander à un AGV de récupérer une palette à un endroit spécifique et de la transporter jusqu'à la zone de stockage désignée.
  • Gestion des stocks: Le tableau peut communiquer avec les systèmes de gestion des stocks pour mettre à jour l'état des marchandises stockées. Il peut signaler quand les articles sont reçus, déplacés ou expédiés, aidant ainsi à maintenir des registres d'inventaire précis. De plus, il peut participer à l’optimisation de l’aménagement du stockage en analysant les flux de matières et en proposant des aménagements de stockage plus efficaces.
  • Intégration du système: Les interfaces Ethernet et RS-485 permettent au DS3800HPLA de s'intégrer à d'autres systèmes de gestion d'entrepôt, tels que les systèmes de gestion d'entrepôt (WMS) et les systèmes de planification des ressources d'entreprise (ERP). Cette intégration permet un flux de données transparent entre les différents aspects de l'opération logistique, facilitant une meilleure planification, un meilleur ordonnancement et une meilleure efficacité globale dans la manutention et le stockage des marchandises.

Personnalisation :DS3800HPLA

• Personnalisation du micrologiciel:
  • Personnalisation de l'algorithme de contrôle: En fonction des caractéristiques uniques de l'application et du processus industriel spécifique dans lequel il est intégré, le micrologiciel du DS3800HPLA peut être personnalisé pour mettre en œuvre des algorithmes de contrôle spécialisés. Par exemple, dans une application de contrôle de turbine à gaz où un contrôle précis de la température de la chambre de combustion est essentiel, des algorithmes personnalisés peuvent être développés pour ajuster l'injection de carburant et l'admission d'air sur la base de lectures très détaillées de capteurs de température et de calculs en temps réel. Dans un processus de fabrication où la vitesse d'une bande transporteuse doit être synchronisée avec plusieurs bras robotiques pour un assemblage efficace, le micrologiciel peut être programmé pour gérer la coordination et assurer un fonctionnement fluide en contrôlant avec précision les vitesses et les timings des moteurs.
  • Détection des défauts et personnalisation de la gestion: Le micrologiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différents systèmes ou environnements d'exploitation peuvent avoir des modes de défaillance distincts ou des composants plus sujets aux problèmes. Dans une usine de traitement d'eau, si un capteur particulier destiné à mesurer les concentrations chimiques présente des problèmes d'étalonnage occasionnels, le micrologiciel peut être programmé pour effectuer des contrôles plus fréquents de ses lectures et appliquer des algorithmes de correction d'erreurs spécifiques. Dans une turbine de production d'électricité ayant des antécédents de problèmes liés aux vibrations, le micrologiciel peut être personnalisé pour mettre en œuvre une surveillance améliorée des vibrations et déclencher des protocoles d'arrêt immédiat ou de réduction de charge lorsque des niveaux de vibrations anormaux sont détectés.
  • Personnalisation du protocole de communication: Pour s'intégrer aux systèmes de contrôle industriels existants qui peuvent utiliser différents protocoles de communication, le micrologiciel du DS3800HPLA peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Si une usine de fabrication dispose d'un équipement existant qui communique via un ancien protocole série tel que RS232 avec des paramètres personnalisés spécifiques, le micrologiciel peut être modifié pour permettre un échange de données transparent avec ces systèmes. Dans une configuration moderne visant l'intégration avec des plates-formes de surveillance basées sur le cloud ou des technologies de l'industrie 4.0, le micrologiciel peut être amélioré pour fonctionner avec des protocoles tels que MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) pour une surveillance à distance et une analyse de données efficaces. et le contrôle à partir de systèmes externes.
  • Personnalisation du traitement des données et des analyses: Le micrologiciel peut être personnalisé pour effectuer des tâches spécifiques de traitement de données et d'analyse pertinentes pour l'application. Dans un processus de fabrication chimique où la surveillance de la cinétique de réaction est cruciale, le micrologiciel peut être programmé pour analyser les données du capteur liées à la température, à la pression et aux concentrations chimiques au fil du temps afin de calculer les taux de réaction et de prédire la progression de la réaction. Dans un système CVC dans un grand bâtiment, le micrologiciel peut analyser les données de température et d'occupation de différentes zones pour optimiser les programmes de chauffage et de refroidissement ainsi que la consommation d'énergie en fonction des modèles d'utilisation.

Personnalisation du matériel

• Personnalisation de la configuration des entrées/sorties (E/S):
  • Adaptation des entrées analogiques: En fonction des types de capteurs utilisés dans une application particulière, les canaux d'entrée analogiques du DS3800HPLA peuvent être personnalisés. Si un capteur de température spécialisé avec une plage de sortie de tension non standard est installé pour mesurer la température d'un composant critique dans une turbine de production d'électricité, des circuits de conditionnement de signal supplémentaires tels que des résistances personnalisées, des amplificateurs ou des diviseurs de tension peuvent être ajoutés à la carte. Ces adaptations garantissent que les signaux uniques des capteurs sont correctement acquis et traités par la carte. De même, dans une usine de traitement d'eau dotée de débitmètres conçus sur mesure et présentant des caractéristiques de sortie spécifiques, les entrées analogiques peuvent être configurées pour gérer avec précision les signaux de tension ou de courant correspondants.
  • Personnalisation des entrées/sorties numériques: Les canaux d'entrée et de sortie numériques peuvent être adaptés pour s'interfacer avec des appareils numériques spécifiques du système. Si l'application nécessite une connexion à des capteurs ou actionneurs numériques personnalisés avec des niveaux de tension ou des exigences logiques uniques, des décaleurs de niveau ou des circuits tampons supplémentaires peuvent être incorporés. Par exemple, dans une ligne de fabrication automatisée dotée d'un système de verrouillage de sécurité spécialisé qui utilise des composants numériques dotés de caractéristiques électriques spécifiques pour une fiabilité améliorée, les canaux d'E/S numériques du DS3800HPLA peuvent être modifiés pour garantir une communication correcte avec ces composants. Dans un système logistique de transport doté d'une logique numérique non standard pour actionner certains équipements, les E/S numériques peuvent être personnalisées en conséquence.
  • Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, la puissance absorbée du DS3800HPLA peut être adaptée. Si une usine dispose d'une source d'alimentation avec une tension ou un courant nominal différent de celui des options d'alimentation typiques que la carte accepte habituellement, des modules de conditionnement d'énergie tels que des convertisseurs DC-DC ou des régulateurs de tension peuvent être ajoutés pour garantir que la carte reçoive une alimentation stable et appropriée. Par exemple, dans une installation de production d'énergie offshore dotée de systèmes d'alimentation complexes soumis à des fluctuations de tension et à des distorsions harmoniques, des solutions d'entrée d'alimentation personnalisées peuvent être mises en œuvre pour protéger le DS3800HPLA des surtensions et garantir son fonctionnement fiable.
• Modules complémentaires et extension:
  • Modules de surveillance améliorés: Pour améliorer les capacités de diagnostic et de surveillance du DS3800HPLA, des modules de capteurs supplémentaires peuvent être ajoutés. Dans une turbine à gaz où une surveillance plus détaillée de l'état des aubes est souhaitée, des capteurs supplémentaires tels que des capteurs de jeu aux extrémités des aubes, qui mesurent la distance entre les extrémités des aubes de la turbine et le carter, peuvent être intégrés. Ces données supplémentaires du capteur peuvent ensuite être traitées par la carte et utilisées pour une surveillance plus complète de l'état et une alerte précoce des problèmes potentiels liés aux pales. Dans une usine chimique, des capteurs permettant de détecter les premiers signes de réactions chimiques incontrôlables, tels que des capteurs optiques pour surveiller les changements de couleur des réactions ou des capteurs de gaz pour détecter les émissions de gaz anormales, peuvent être ajoutés pour fournir plus d'informations pour la maintenance préventive et optimiser le fonctionnement. processus.
  • Modules d'extension de communication: Si le système industriel dispose d'une infrastructure de communication existante ou spécialisée avec laquelle le DS3800HPLA doit s'interfacer, des modules d'extension de communication personnalisés peuvent être ajoutés. Cela pourrait impliquer l'intégration de modules pour prendre en charge les anciens protocoles de communication série qui sont encore utilisés dans certaines installations ou l'ajout de capacités de communication sans fil pour la surveillance à distance dans les zones difficiles d'accès de l'usine ou pour l'intégration avec des équipes de maintenance mobiles. Dans une configuration de production d'énergie distribuée avec plusieurs turbines réparties sur une vaste zone, des modules de communication sans fil peuvent être ajoutés au DS3800HPLA pour permettre aux opérateurs de surveiller à distance l'état des différentes turbines et de communiquer avec les cartes depuis une salle de contrôle centrale ou sur site. contrôles.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HPLA peut être personnalisé. Des revêtements, joints et joints spéciaux peuvent être ajoutés pour améliorer la protection contre la corrosion, la pénétration de poussière et l'humidité. Par exemple, dans une centrale électrique située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des fonctionnalités anti-poussière améliorées et des filtres à air pour maintenir les composants internes de la carte propres. Dans une usine de traitement chimique où il existe un risque d'éclaboussures et de fumées chimiques, le boîtier peut être fabriqué à partir de matériaux résistants à la corrosion chimique et scellé pour empêcher toute substance nocive d'atteindre les composants internes du tableau de commande.
  • Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte de commande peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son plage de température de fonctionnement optimale. Dans une centrale électrique à climat froid, des éléments chauffants ou une isolation peuvent être ajoutés pour garantir que le DS3800HPLA démarre et fonctionne de manière fiable même à des températures glaciales.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HPLA peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie. Dans un navire militaire à propulsion nucléaire ou une installation de production d'énergie nucléaire, par exemple, le tableau de commande devra répondre à des normes de sécurité et de performance strictes pour garantir le fonctionnement sûr des systèmes qui s'appuient sur le DS3800HPLA pour le traitement du signal d'entrée et le contrôle de l'alimentation. génération, refroidissement ou autres applications pertinentes.
  • Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HPLA peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol. Dans un groupe auxiliaire de puissance (APU) d'avion qui utilise la carte pour les fonctions de contrôle et de surveillance liées à la production d'énergie et à d'autres systèmes, le DS3800HPLA devrait se conformer aux normes strictes de l'aviation en matière de qualité et de performances pour garantir la sécurité et l'efficacité de l'APU et systèmes associés.
