Panneau d'interface auxiliaire DS3800HPBD de General Electric L'outil industriel ultime

Description du produit : DS3800HPBD

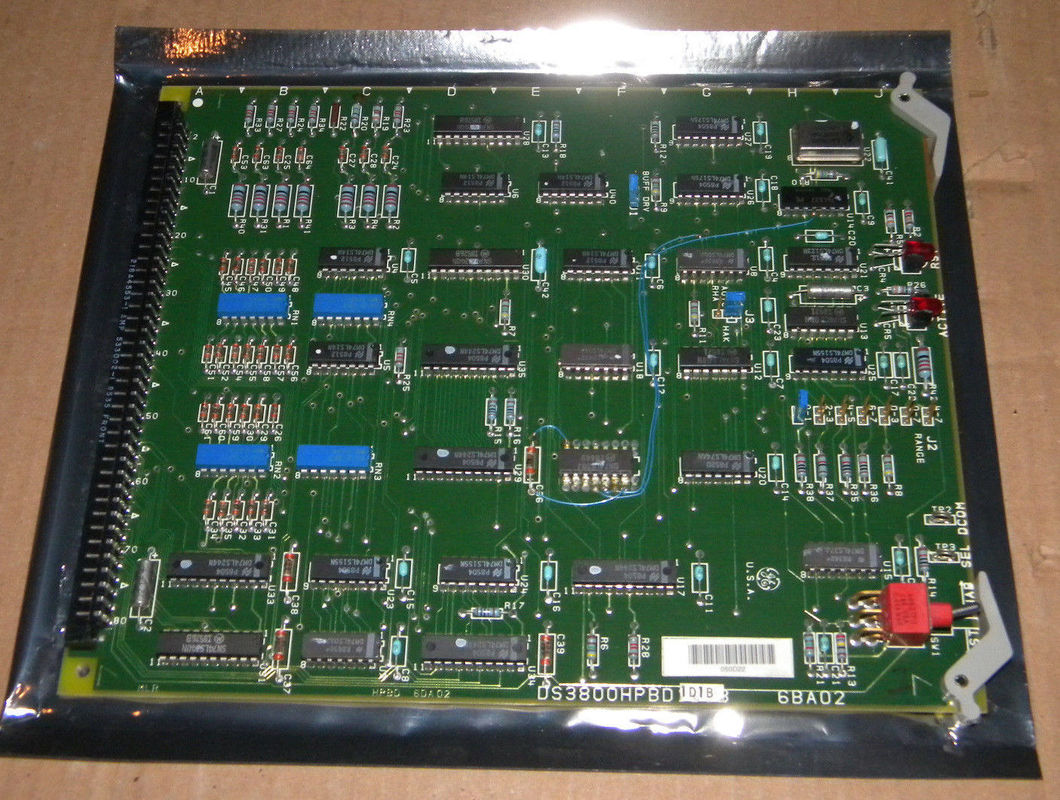

• Disposition de la carte et placement des composants: Le DS3800HPBD est un circuit imprimé dont la disposition est soigneusement organisée. Il comporte une gamme diversifiée de composants stratégiquement positionnés pour optimiser sa fonctionnalité et faciliter un traitement efficace du signal. La carte abrite une variété de composants électriques, chacun jouant un rôle spécifique dans son fonctionnement global.

• Types et caractéristiques des connecteurs: Le long du bord gauche de la carte se trouve un grand port de connexion femelle. Ce port sert d'interface clé pour connecter le DS3800HPBD à d'autres composants du système de contrôle industriel, permettant la transmission de signaux et de données électriques. En face de ce port se trouvent deux clips gris, qui jouent probablement un rôle dans la fixation de la carte dans sa position désignée dans l'armoire de commande ou pour fournir une stabilité mécanique supplémentaire.

Capacités fonctionnelles

• Mise en mémoire tampon parallèle: L'une des fonctions principales du DS3800HPBD est d'agir comme un tampon parallèle. Dans les systèmes de contrôle industriels, en particulier ceux traitant de données complexes provenant de sources multiples ou ayant des exigences de transfert de données à grande vitesse, la mise en mémoire tampon parallèle est cruciale. La carte reçoit des flux de données parallèles provenant de divers capteurs, contrôleurs ou autres composants du système. Il stocke et gère temporairement ces flux de données pour garantir un flux de données fluide et cohérent, évitant ainsi la perte ou la corruption de données due aux variations de la vitesse de génération ou de consommation des données. Par exemple, dans un système de contrôle de turbine à vapeur ou à gaz où de nombreux capteurs fournissent simultanément des données sur des paramètres tels que la température, la pression et les vibrations, le DS3800HPBD met ces données en mémoire tampon pour les rendre disponibles pour un traitement ultérieur de manière coordonnée.
• Fonctions de décodage: La carte est également responsable du décodage des données parallèles reçues. En fonction du schéma de codage spécifique utilisé dans le système (qui peut être défini par les normes de la série Mark IV Speedtronic ou personnalisé pour une application particulière), le DS3800HPBD interprète les données entrantes pour en extraire des informations significatives. Ce processus de décodage peut impliquer la conversion de signaux codés en valeurs numériques qui représentent des quantités physiques réelles (par exemple, la conversion d'un signal codé binaire provenant d'un capteur de température en une lecture de température en degrés Celsius). Il peut également décoder les signaux de contrôle ou les informations d'état provenant d'autres composants, permettant au système de contrôle de comprendre et de répondre de manière appropriée aux messages reçus des différentes parties du système. Par exemple, si un signal provenant d'un actionneur à distance indique sa position actuelle ou son état de préparation, la carte décode ces informations et les rend accessibles à la logique de commande centrale pour qu'elle puisse prendre des décisions concernant d'autres actions.
• Conditionnement et coordination des signaux: En plus de la mise en mémoire tampon et du décodage, le DS3800HPBD participe au conditionnement du signal. Il ajuste les caractéristiques électriques des signaux d'entrée, telles que les niveaux de tension et l'adaptation d'impédance, pour garantir la compatibilité avec les circuits internes de la carte et avec les autres composants du système. Cela aide à maintenir l'intégrité du signal et permet une intégration transparente de la carte dans l'architecture globale de contrôle industriel. De plus, il coordonne le flux de signaux entre les différentes parties du système, agissant comme une plaque tournante pour l’échange de données. Par exemple, il peut acheminer les données décodées des capteurs vers les unités de traitement ou les contrôleurs appropriés et transmettre les commandes de contrôle du système de contrôle central aux actionneurs concernés, garantissant ainsi que tous les composants fonctionnent ensemble en harmonie.

Rôle dans les systèmes industriels

• Contrôle des turbines à vapeur et à gaz: Dans le contexte des systèmes de contrôle de turbines à vapeur et à gaz, qui sont souvent complexes et nécessitent une surveillance et un contrôle précis de multiples paramètres, le DS3800HPBD est un composant essentiel. Il s'interface avec une large gamme de capteurs situés dans toute la turbine, notamment ceux qui surveillent la température, la pression, les vibrations et la vitesse de rotation. En mettant en mémoire tampon et en décodant les données de ces capteurs, il permet au système de contrôle de prendre des décisions éclairées concernant l'ajustement de l'injection de carburant, du débit de vapeur, de la vitesse de la turbine et d'autres paramètres critiques. Par exemple, lorsque les données de température décodées des composants critiques d'une turbine à vapeur indiquent que la température s'approche d'une limite de fonctionnement sûre, le système de contrôle peut utiliser ces informations, facilitées par le DS3800HPBD, pour ajuster le débit de vapeur ou les mécanismes de refroidissement afin de maintenir un niveau optimal. performances et sécurité.
• Intégration de l'automatisation industrielle: Au-delà de son rôle direct dans le contrôle des turbines, le DS3800HPBD contribue également à l'intégration des opérations de turbine avec des systèmes d'automatisation industrielle plus larges. Dans les installations industrielles où les turbines font partie d'un processus de production plus vaste, comme dans les systèmes de production combinée de chaleur et d'électricité (CHP) ou dans les usines où les turbines pilotent d'autres processus mécaniques, la carte peut communiquer avec d'autres systèmes de contrôle tels que des contrôleurs logiques programmables (PLC), systèmes de contrôle distribués (DCS) ou systèmes de gestion de bâtiment (BMS). Cela permet une coordination transparente entre le fonctionnement de la turbine et d'autres aspects du processus industriel, tels que l'optimisation de la consommation d'énergie, la gestion de la distribution de chaleur ou la synchronisation des calendriers de production avec la disponibilité de l'énergie générée par la turbine. Par exemple, dans une usine de fabrication de produits chimiques où une turbine à vapeur fournit de l'énergie pour divers processus de production, le DS3800HPBD peut partager des données avec le DCS de l'usine pour garantir que la puissance de la turbine est ajustée en fonction des besoins en énergie des différentes réactions chimiques et des équipements en fonctionnement.

Considérations environnementales et opérationnelles

• Tolérance à la température et à l'humidité: Le DS3800HPBD est conçu pour fonctionner dans des conditions environnementales spécifiques. Il peut généralement fonctionner de manière fiable dans une plage de températures courante dans les environnements industriels, généralement comprise entre -20°C et +60°C. Cette large tolérance de température lui permet d'être déployé dans divers endroits, depuis les environnements extérieurs froids comme ceux des sites de production d'électricité en hiver jusqu'aux zones de fabrication intérieures ou aux salles d'équipement chaudes et humides. En ce qui concerne l'humidité, il peut gérer une plage d'humidité relative typique des zones industrielles, généralement dans la plage sans condensation (environ 5 % à 95 %), garantissant que l'humidité de l'air ne provoque pas de courts-circuits électriques ou d'endommagement des composants internes.
• Compatibilité électromagnétique (CEM): Pour fonctionner efficacement dans des environnements industriels électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres équipements électriques générant des champs électromagnétiques, le DS3800HPBD possède de bonnes propriétés de compatibilité électromagnétique. Il est conçu pour résister aux interférences électromagnétiques externes et minimiser ses propres émissions électromagnétiques afin d'éviter les interférences avec d'autres composants du système. Ceci est obtenu grâce à une conception soignée des circuits, à l'utilisation de composants présentant de bonnes caractéristiques CEM et à un blindage approprié si nécessaire, permettant à la carte de maintenir l'intégrité du signal et une communication fiable en présence de perturbations électromagnétiques.

Caractéristiques : DS3800HPBD

• Capacité de mise en mémoire tampon parallèle: Le DS3800HPBD est conçu pour gérer efficacement les flux de données parallèles. Il sert de tampon pour les signaux parallèles entrants, ce qui est crucial dans les systèmes où plusieurs sources de données génèrent des informations simultanément. Cette fonction de mise en mémoire tampon garantit que les données sont temporairement stockées et gérées de manière à éviter la perte de données ou les problèmes dus aux variations de la vitesse à laquelle les différents composants envoient ou reçoivent des informations. Par exemple, dans un système de contrôle industriel complexe doté de nombreux capteurs fournissant des données sur divers aspects du fonctionnement d'une turbine à vapeur ou à gaz (comme les capteurs de température, de pression et de vibration envoyant tous des données en même temps), la carte peut gérer et stocker en douceur ces données parallèles. flux pour un traitement ultérieur.
• Expertise en décodage: Il a la capacité de décoder différents types de données parallèles codées. En fonction des schémas de codage spécifiques utilisés dans le système (qui peuvent être exclusifs à la série Mark IV Speedtronic ou personnalisés pour des applications spécifiques), la carte peut interpréter les signaux entrants pour extraire des informations significatives. Cela peut impliquer la conversion de signaux codés binaires représentant les lectures des capteurs (tels que ceux des capteurs de température ou de pression) en valeurs numériques réelles qui peuvent être comprises et utilisées par le système de contrôle. Il peut également décoder les commandes de contrôle ou les informations d'état provenant d'autres composants du système, permettant une communication et une coordination transparentes entre les différentes parties de la configuration globale.
• Conditionnement du signal: La carte intègre des fonctionnalités de conditionnement du signal pour optimiser la qualité des signaux d'entrée. Il peut ajuster des paramètres tels que les niveaux de tension, les amplitudes de courant et l'adaptation d'impédance pour garantir que les signaux sont dans la plage et le format appropriés pour un traitement ultérieur au sein de la carte et pour la compatibilité avec d'autres composants connectés. Par exemple, si un signal d'entrée provenant d'un capteur présente un niveau de tension faible, le DS3800HPBD peut l'amplifier jusqu'à un niveau qui peut être détecté et traité avec précision par ses circuits internes. De plus, il peut filtrer le bruit électrique ou les interférences qui pourraient être présentes dans les signaux, améliorant ainsi le rapport signal/bruit global et la fiabilité des données utilisées à des fins de contrôle et de surveillance.

• Fonctionnalités des composants et de la mémoire

• Intégration de diverses diodes et résistances: La présence d'une variété de diodes et de résistances sur la carte est une caractéristique importante. Les quelque cinquante diodes bleu-vert, trois grandes diodes argentées et une diode bleu pâle remplissent de multiples fonctions telles que la rectification du signal, la régulation de tension et la protection contre le flux de courant inverse. Les quelque 45 résistances, avec leurs différentes tailles, couleurs et configurations de bandes de couleurs indiquant différentes valeurs de résistance, sont utilisées pour des tâches telles que le contrôle du flux de courant, la division des tensions et le réglage des niveaux de signal appropriés dans le circuit. Cette combinaison de diodes et de résistances permet une manipulation précise des signaux électriques dans les circuits de la carte.
• Capacité de mémoire abondante: Avec 12 puces EEPROM (mémoire morte programmable effaçable électriquement) et 20 puces EPROM (mémoire morte programmable effaçable), le DS3800HPBD offre un espace de stockage important pour le micrologiciel, les données de configuration et la programmation personnalisée. La capacité de stocker et de rappeler ces informations est essentielle pour définir le comportement de la carte et lui permettre d'exécuter des fonctions spécifiques basées sur les exigences de l'application industrielle. De plus, la section « SPARE » sur la carte offre la possibilité d'installer des puces EPROM ou EEPROM supplémentaires si un espace de programmation supplémentaire est nécessaire, offrant ainsi une flexibilité pour de futures mises à niveau ou personnalisations.

• Fonctionnalités de communication et de connectivité

• Options de connecteurs multiples: La carte comporte un grand port de connexion femelle le long de son bord gauche, qui sert d'interface clé pour la connexion à d'autres composants du système de contrôle industriel. Ce port permet la transmission de signaux et de données électriques, facilitant une intégration transparente avec les cartes, capteurs, actionneurs et contrôleurs adjacents. De plus, les deux clips gris du côté opposé contribuent probablement à la stabilité mécanique de la carte et à son bon positionnement dans l'armoire de commande, garantissant ainsi la fiabilité des connexions électriques pendant le fonctionnement.
• Configuration des cavaliers et des interrupteurs à bascule: La présence d'un petit interrupteur à bascule et de neuf cavaliers est une fonctionnalité précieuse pour la personnalisation et la configuration. Les cavaliers, avec leurs trois petits couvercles mobiles, permettent aux utilisateurs de modifier le flux d'énergie ou d'ajuster divers paramètres liés au fonctionnement de la carte. Par exemple, en changeant les positions des cavaliers, il est possible d'activer ou de désactiver certaines fonctions, de choisir entre différents modes de fonctionnement ou de modifier les paramètres liés au traitement et au décodage du signal. L'interrupteur à bascule peut également être utilisé pour basculer rapidement et facilement entre des fonctionnalités spécifiques ou pour basculer entre des états prédéfinis, offrant ainsi une flexibilité supplémentaire dans l'adaptation de la carte à différents scénarios d'application.

• Fonctions de surveillance visuelle et de diagnostic

• Voyants LED: Les deux indicateurs LED rouges (diode électroluminescente) du DS3800HPBD sont utiles pour la surveillance visuelle. Ces LED peuvent fournir des informations immédiates sur l'état de la carte, comme l'état de mise sous tension, la présence de signaux actifs ou l'apparition de certaines conditions d'erreur. Par exemple, une LED peut indiquer que la carte est correctement alimentée, tandis que l'autre peut clignoter ou changer de couleur pour signaler qu'il y a un problème avec le traitement du signal ou la communication. Ce retour visuel permet aux techniciens et aux opérateurs d'évaluer rapidement l'état de la carte et d'identifier les problèmes potentiels sans avoir à recourir immédiatement à des outils de diagnostic complexes.
• Points de test et câblage interne: Bien qu'il ne soit pas toujours souligné comme une fonctionnalité, le câblage interne et la présence de points de connexion sur la carte (tels que les fils bleus reliant différentes bornes) peuvent être bénéfiques à des fins de diagnostic. Les techniciens peuvent utiliser ces points pour mesurer des paramètres électriques tels que la tension, le courant ou les formes d'onde du signal à l'aide d'équipements de test tels que des multimètres ou des oscilloscopes. Cela leur permet de résoudre les problèmes en vérifiant l'intégrité des signaux à différentes étapes des circuits de la carte, en identifiant les courts-circuits potentiels, les circuits ouverts ou le comportement anormal des signaux.

• Caractéristiques d'adaptabilité environnementale

• Large plage de températures: Le DS3800HPBD est conçu pour fonctionner dans une plage de températures relativement large, généralement de -20°C à +60°C. Cette large tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les emplacements extérieurs froids comme ceux des sites de production d'électricité en hiver jusqu'aux zones de fabrication ou salles d'équipement chaudes où il peut être exposé à la chaleur générée par les machines à proximité. Cela garantit que la carte peut maintenir ses performances et ses capacités de communication quelles que soient les conditions de température ambiante.
• Humidité et compatibilité électromagnétique (CEM): Il peut gérer une large gamme de niveaux d'humidité dans la plage sans condensation courante dans les environnements industriels, généralement autour de 5 % à 95 %. Cette tolérance à l'humidité empêche l'humidité de l'air de provoquer des courts-circuits électriques ou la corrosion des composants internes. De plus, la carte possède de bonnes propriétés de compatibilité électromagnétique, ce qui signifie qu'elle peut résister aux interférences électromagnétiques externes provenant d'autres équipements électriques à proximité et également minimiser ses propres émissions électromagnétiques pour éviter d'interférer avec d'autres composants du système. Cela lui permet de fonctionner de manière stable dans des environnements électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres appareils électriques générant des champs électromagnétiques.

Paramètres techniques : DS3800HPBD

• • Tension d'entrée: La carte fonctionne généralement dans une plage spécifique de tensions d'entrée. Généralement, il accepte une entrée de tension CC, et la plage typique peut être d'environ +5 V à +15 V CC. Cependant, la plage de tension exacte peut varier en fonction du modèle spécifique et des exigences de l'application. Cette plage de tension est conçue pour être compatible avec les systèmes d'alimentation que l'on trouve couramment dans les environnements industriels où les systèmes Mark IV Speedtronic sont déployés.
  • Consommation d'énergie: Dans des conditions de fonctionnement normales, la consommation électrique du DS3800HPBD se situe généralement dans une certaine plage. Il peut consommer environ 5 à 15 watts en moyenne. Cette valeur peut varier en fonction de facteurs tels que le niveau d'activité de traitement des signaux, le nombre de composants activement engagés et la complexité des fonctions qu'ils exécutent.
• Signaux d'entrée
  • Entrées numériques
    • Nombre de canaux: Il existe généralement plusieurs canaux d'entrée numériques disponibles, souvent dans la plage de 8 à 16 canaux. Ces canaux sont conçus pour recevoir des signaux numériques provenant de diverses sources telles que des commutateurs, des capteurs numériques ou des indicateurs d'état au sein du système de contrôle industriel.
    • Niveaux logiques d'entrée: Les canaux d'entrée numériques sont configurés pour accepter des niveaux logiques standard, suivant souvent les normes TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor). Un niveau numérique haut peut être compris entre 2,4 V et 5 V et un niveau numérique bas entre 0 V et 0,8 V.
  • Entrées analogiques
    • Nombre de canaux: Il dispose généralement de plusieurs canaux d’entrée analogiques, allant généralement de 4 à 8 canaux. Ces canaux sont utilisés pour recevoir des signaux analogiques provenant de capteurs tels que des capteurs de température, des capteurs de pression et des capteurs de vibrations.
    • Plage du signal d'entrée: Les canaux d'entrée analogiques peuvent gérer les signaux de tension dans des plages spécifiques. Par exemple, ils peuvent être capables d'accepter des signaux de tension de 0 à 5 V CC, de 0 à 10 V CC ou d'autres plages personnalisées en fonction de la configuration et des types de capteurs connectés. Certains modèles peuvent également prendre en charge les signaux d'entrée de courant, généralement compris entre 0 et 20 mA ou entre 4 et 20 mA.
    • Résolution: La résolution de ces entrées analogiques est généralement comprise entre 10 et 16 bits. Une résolution plus élevée permet une mesure et une différenciation plus précises des niveaux de signal d'entrée, permettant une représentation précise des données du capteur pour un traitement ultérieur au sein du système de contrôle.
• Signaux de sortie
  • Sorties numériques
    • Nombre de canaux: Il existe généralement plusieurs canaux de sortie numérique, souvent également compris entre 8 et 16 canaux. Ces canaux peuvent fournir des signaux binaires pour contrôler des composants tels que des relais, des électrovannes ou des affichages numériques au sein du système de contrôle industriel.
    • Niveaux logiques de sortie: Les canaux de sortie numériques peuvent fournir des signaux avec des niveaux logiques similaires aux entrées numériques, avec un niveau numérique haut dans la plage de tension appropriée pour piloter des appareils externes et un niveau numérique bas dans la plage de basse tension standard.
  • Sorties analogiques
    • Nombre de canaux: Il peut comporter un certain nombre de canaux de sortie analogiques, allant généralement de 2 à 4 canaux. Ceux-ci peuvent générer des signaux de commande analogiques pour les actionneurs ou d'autres dispositifs qui dépendent d'une entrée analogique pour fonctionner, tels que les vannes d'injection de carburant ou les aubes d'admission d'air.
    • Plage du signal de sortie: Les canaux de sortie analogiques peuvent générer des signaux de tension dans des plages spécifiques similaires aux entrées, telles que 0 - 5 V CC ou 0 - 10 V CC. L'impédance de sortie de ces canaux est généralement conçue pour répondre aux exigences de charge typiques des systèmes de contrôle industriels, garantissant ainsi une transmission stable et précise du signal aux appareils connectés.

Spécifications de traitement et de mémoire

• Processeur
  • Type et vitesse d'horloge: La carte intègre un microprocesseur avec une architecture et une vitesse d'horloge spécifiques. La vitesse d'horloge est généralement comprise entre des dizaines et des centaines de MHz, selon le modèle. Cela détermine la rapidité avec laquelle le microprocesseur peut exécuter les instructions et traiter les signaux entrants. Par exemple, une vitesse d'horloge plus élevée permet une analyse des données et une prise de décision plus rapides lors de la gestion simultanée de plusieurs signaux d'entrée.
  • Capacités de traitement: Le microprocesseur est capable d'effectuer diverses opérations arithmétiques, logiques et de contrôle. Il peut exécuter des algorithmes de contrôle complexes basés sur la logique programmée pour traiter les signaux d'entrée des capteurs et générer des signaux de sortie appropriés pour les actionneurs ou pour la communication avec d'autres composants du système.
• Mémoire
  • EPROM (Erasable Programmable Read-Only Memory) ou mémoire Flash: Le DS3800HPBD contient des modules de mémoire, qui sont généralement de la mémoire EPROM ou Flash, avec une capacité de stockage combinée allant généralement de plusieurs kilo-octets à quelques mégaoctets. Cette mémoire est utilisée pour stocker le micrologiciel, les paramètres de configuration et d'autres données critiques dont la carte a besoin pour fonctionner et maintenir ses fonctionnalités au fil du temps. La possibilité d'effacer et de reprogrammer la mémoire permet de personnaliser le comportement de la carte et de l'adapter aux différents processus industriels et aux exigences changeantes.
  • Mémoire vive (RAM): Il existe également une certaine quantité de RAM intégrée pour le stockage temporaire des données pendant le fonctionnement. La capacité de la RAM peut varier de quelques kilo-octets à des dizaines de mégaoctets, selon la conception. Il est utilisé par le microprocesseur pour stocker et manipuler des données telles que les lectures des capteurs, les résultats de calculs intermédiaires et les tampons de communication lors du traitement des informations et de l'exécution des tâches.

Paramètres de l'interface de communication

• Interfaces série
  • Débits en bauds: La carte prend en charge une gamme de débits en bauds pour ses interfaces de communication série, qui sont couramment utilisées pour la connexion à des appareils externes sur de plus longues distances ou pour l'interface avec des équipements existants. Il peut généralement gérer des débits en bauds allant de 9 600 bits par seconde (bps) jusqu'à des valeurs plus élevées comme 115 200 bps ou même plus, en fonction de la configuration spécifique et des exigences des appareils connectés.
  • Protocoles: Il est compatible avec divers protocoles de communication série tels que RS232, RS485 ou d'autres protocoles standard de l'industrie en fonction des besoins de l'application. Le RS232 est souvent utilisé pour la communication point à point à courte distance avec des appareils tels que des interfaces opérateur locales ou des outils de diagnostic. Le RS485, quant à lui, permet une communication multipoint et peut prendre en charge plusieurs appareils connectés sur le même bus, ce qui le rend adapté aux configurations de contrôle industriel distribué où plusieurs composants doivent communiquer entre eux et avec le DS3800HPBD.
• Interfaces parallèles
  • Largeur de transfert de données: Les interfaces parallèles de la carte ont une largeur de transfert de données spécifique, qui peut être, par exemple, 8 bits, 16 bits ou une autre configuration appropriée. Ceci détermine la quantité de données qui peuvent être transférées simultanément au cours d'un seul cycle d'horloge entre le DS3800HPBD et d'autres composants connectés, généralement d'autres cartes au sein du même système de contrôle. Une largeur de transfert de données plus large permet des taux de transfert de données plus rapides lorsque de grandes quantités d'informations doivent être échangées rapidement, comme dans des scénarios d'acquisition de données à grande vitesse ou de distribution de signaux de contrôle.
  • Vitesse d'horloge: Les interfaces parallèles fonctionnent à une certaine vitesse d'horloge, qui définit la fréquence à laquelle les données peuvent être transférées. Cette vitesse d'horloge est généralement de l'ordre du MHz et est optimisée pour un transfert de données efficace et fiable au sein du système de contrôle.

Spécifications environnementales

• Température de fonctionnement: Le DS3800HPBD est conçu pour fonctionner dans une plage de températures spécifique, généralement de -20°C à +60°C. Cette tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les emplacements extérieurs relativement froids jusqu'aux zones de fabrication chaudes ou aux centrales électriques où il peut être exposé à la chaleur générée par les équipements à proximité.
• Humidité: Il peut fonctionner dans des environnements avec une plage d'humidité relative d'environ 5 % à 95 % (sans condensation). Cette tolérance à l'humidité garantit que l'humidité de l'air ne provoque pas de courts-circuits électriques ni de corrosion des composants internes, ce qui lui permet de fonctionner dans des zones présentant différents niveaux d'humidité en raison de processus industriels ou de conditions environnementales.
• Compatibilité électromagnétique (CEM): La carte répond aux normes CEM pertinentes pour garantir son bon fonctionnement en présence d'interférences électromagnétiques provenant d'autres équipements industriels et pour minimiser ses propres émissions électromagnétiques qui pourraient affecter les appareils à proximité. Il est conçu pour résister aux champs électromagnétiques générés par les moteurs, transformateurs et autres composants électriques que l'on trouve couramment dans les environnements industriels et maintenir l'intégrité du signal et la fiabilité des communications.

Dimensions physiques et montage

• Taille du conseil: Les dimensions physiques du DS3800HPBD sont généralement conformes aux tailles standard des cartes de commande industrielles. Il peut avoir une longueur comprise entre 8 et 16 pouces, une largeur de 6 à 12 pouces et une épaisseur de 1 à 3 pouces, en fonction de la conception spécifique et du facteur de forme. Ces dimensions sont choisies pour s'adapter aux armoires ou boîtiers de commande industriels standard et pour permettre une installation et une connexion appropriées avec d'autres composants.
• Méthode de montage: Il est conçu pour être monté en toute sécurité dans son boîtier ou son enceinte désignée. Il comporte généralement des trous ou des fentes de montage le long de ses bords pour permettre la fixation aux rails de montage ou aux supports de l'armoire. Le mécanisme de montage est conçu pour résister aux vibrations et aux contraintes mécaniques courantes dans les environnements industriels, garantissant que la carte reste fermement en place pendant le fonctionnement et maintenant des connexions électriques stables.

Applications : DS3800HPBD

• • Surveillance et traitement des données: Dans les centrales électriques à turbine à vapeur, le DS3800HPBD joue un rôle crucial dans la réception et le traitement des données provenant d'une multitude de capteurs. Il capte les signaux des capteurs de température placés à divers points critiques de la turbine, tels que l'entrée de vapeur, les aubes de la turbine et les sections d'échappement. Des capteurs de pression le long des conduites d'alimentation en vapeur et à l'intérieur du carter de la turbine envoient également des données au tableau. De plus, des capteurs de vibrations sur l'arbre de la turbine et d'autres composants rotatifs fournissent des informations précieuses sur l'état mécanique de la turbine. Le DS3800HPBD met en mémoire tampon et décode ces flux parallèles de signaux analogiques et numériques, les convertissant dans un format pouvant être utilisé par le système de contrôle pour une analyse plus approfondie et une prise de décision. Par exemple, cela peut aider à déterminer si la température de la vapeur se situe dans la plage optimale pour une production d'électricité efficace et à éviter d'endommager les composants de la turbine en raison d'une surchauffe ou d'un stress thermique.
  • Génération et transmission de signaux de contrôle: Sur la base des données traitées des capteurs, la carte est impliquée dans la génération et la transmission de signaux de commande à divers actionneurs au sein du système de turbine à vapeur. Il peut envoyer des commandes pour ajuster la position des vannes d'entrée de vapeur afin de réguler le débit de vapeur entrant dans la turbine, contrôlant ainsi la puissance de sortie et la vitesse de rotation de la turbine. Il se coordonne également avec d'autres composants pour gérer le fonctionnement du condenseur, des pompes d'eau alimentaire et d'autres systèmes auxiliaires. Par exemple, si les données décodées du capteur indiquent que la turbine fonctionne en dessous de son efficacité optimale, le DS3800HPBD peut communiquer avec les actionneurs concernés pour effectuer des ajustements, comme augmenter le débit de vapeur ou optimiser le débit d'eau de refroidissement dans le condenseur afin d'améliorer les performances globales.
  • Séquence de démarrage et d'arrêt: Lors des procédures de démarrage et d'arrêt d'une turbine à vapeur, une coordination précise de plusieurs systèmes est essentielle. Le DS3800HPBD facilite cela en garantissant la séquence correcte des événements. Il permet d'ouvrir ou de fermer progressivement les vannes de vapeur, d'activer ou de désactiver les pompes et de surveiller les paramètres de la turbine lors de sa transition entre différents états de fonctionnement. Par exemple, lors du démarrage, il garantit que la vapeur est introduite dans la turbine à un débit contrôlé pour réchauffer progressivement les composants et éviter les chocs thermiques brusques qui pourraient endommager la turbine.
• Contrôle des turbines à gaz:
  • Intégration des données des capteurs: Dans les centrales électriques à turbine à gaz, le DS3800HPBD est tout aussi important pour intégrer les données de divers capteurs. Il reçoit des signaux liés à la température de la chambre de combustion, à la pression de l'alimentation en carburant et en air, à la vitesse du rotor de la turbine et aux niveaux de vibration des différentes pièces. En tamponnant et en décodant ces signaux, il permet au système de contrôle d'avoir une vue complète de l'état de fonctionnement de la turbine à gaz. Ces informations sont essentielles pour optimiser le processus de combustion, garantir une utilisation efficace du carburant et maintenir l’intégrité mécanique de la turbine. Par exemple, si les capteurs de température dans la chambre de combustion indiquent un pic de température, la carte peut rapidement transmettre cette information au système de contrôle, qui peut alors ajuster le mélange air-carburant ou les mécanismes de refroidissement pour éviter une surchauffe et des dommages potentiels.
  • Coordination des contrôles: Le conseil participe à la coordination du contrôle des différents composants du système de turbine à gaz. Il envoie des signaux de commande aux actionneurs tels que les vannes d'injection de carburant, les aubes d'admission d'air et les aubes de stator variables pour ajuster les performances de la turbine en fonction des exigences du réseau électrique ou des conditions de fonctionnement spécifiques. Par exemple, lors des changements de charge sur le réseau électrique, le DS3800HPBD peut aider à ajuster le débit de carburant et l'admission d'air pour augmenter ou diminuer la puissance de sortie de la turbine à gaz tout en maintenant sa stabilité et son efficacité.
  • Détection et réponse des pannes: Le DS3800HPBD contribue également à la détection des défauts du système de turbine à gaz. En surveillant en permanence les signaux des capteurs et en les analysant, il peut identifier des modèles anormaux ou des valeurs hors plage pouvant indiquer un problème. Par exemple, si le signal d'un capteur de vibrations dépasse soudainement un seuil prédéfini, il pourrait signaler un problème potentiel lié aux roulements de la turbine ou à un déséquilibre du rotor. Dans de tels cas, la carte peut déclencher des alarmes ou même lancer des procédures d'arrêt automatique, en fonction de la gravité du défaut détecté et des mécanismes de réponse configurés.

Fabrication industrielle et contrôle des processus

• Applications de pilotage de processus: Dans les environnements de fabrication industrielle où des turbines à vapeur ou à gaz sont utilisées pour entraîner des processus mécaniques, le DS3800HPBD est crucial pour garantir que la turbine fonctionne d'une manière qui répond aux exigences spécifiques de l'équipement entraîné. Par exemple, dans une usine de papier où une turbine à vapeur entraîne les rouleaux principaux pour la production de papier, la carte reçoit des signaux liés aux exigences de vitesse et de couple des rouleaux et transmet ces informations au système de contrôle de la turbine. Le système de contrôle ajuste ensuite la puissance et la vitesse de la turbine en conséquence pour maintenir le taux de production et la qualité du papier souhaités. De même, dans une usine chimique où une turbine à gaz alimente un grand compresseur pour la circulation du gaz, le DS3800HPBD aide à coordonner le fonctionnement de la turbine avec les exigences de performance du compresseur en traitant les données des capteurs des deux systèmes et en facilitant les actions de contrôle nécessaires.
• Intégration et coordination des processus: Le DS3800HPBD aide également à intégrer le fonctionnement de la turbine au processus industriel global. Il peut communiquer avec d'autres systèmes de contrôle de l'usine de fabrication, tels que des automates programmables (PLC), des systèmes de contrôle distribués (DCS) ou des systèmes de gestion de bâtiment (BMS). Cela permet une coordination transparente entre les différentes parties du processus de fabrication. Par exemple, dans une usine de fabrication automobile où une turbine à vapeur alimente diverses lignes de production, la carte peut envoyer des données au système de contrôle central sur l'état, les performances et tout problème potentiel de la turbine. Le système de contrôle central peut ensuite utiliser ces informations pour optimiser l'allocation des ressources, planifier les activités de maintenance et synchroniser les calendriers de production avec la disponibilité de l'énergie de la turbine.

Systèmes de production combinée de chaleur et d'électricité (CHP)

• Optimisation énergétique: Dans les systèmes de cogénération installés dans des bâtiments commerciaux, des hôpitaux ou des campus industriels, le DS3800HPBD est utilisé pour gérer le fonctionnement de la turbine à vapeur ou à gaz afin de produire simultanément de l'électricité et de la chaleur utile. Il coordonne la communication entre le système de contrôle de la turbine et les systèmes responsables de l'utilisation de la chaleur, tels que les systèmes de chauffage, de ventilation et de climatisation (CVC), les chaudières à eau chaude ou les échangeurs de chaleur de procédés industriels. Par exemple, dans un système de cogénération d'hôpital, le tableau peut ajuster la puissance de la turbine pour garantir qu'il y a suffisamment d'électricité pour les équipements médicaux critiques tout en fournissant également de l'eau chaude ou de la vapeur à des fins de chauffage et de stérilisation. Il surveille les demandes d'électricité et de chaleur de l'installation et effectue les ajustements nécessaires pour optimiser l'utilisation globale de l'énergie et réduire la dépendance aux sources d'énergie externes.
• Intégration du système: Le DS3800HPBD permet l'intégration du système de cogénération à turbine avec le système de gestion de l'énergie (EMS) du bâtiment. Il fournit des données sur les performances, la production d'énergie et l'efficacité de la turbine au système EMS, qui peut ensuite utiliser ces informations pour des stratégies globales d'optimisation énergétique. Par exemple, l'EMS peut utiliser les données du DS3800HPBD pour décider quand donner la priorité à la production d'électricité pour une utilisation sur site plutôt qu'à l'exportation de l'électricité excédentaire vers le réseau, en fonction de facteurs tels que les prix de l'électricité, l'occupation des bâtiments et les besoins de chauffage/refroidissement.

Intégration des énergies renouvelables et systèmes d’alimentation hybrides

• Interaction entre turbines et énergies renouvelables: Dans les systèmes électriques hybrides combinant des turbines à vapeur ou à gaz avec des sources d'énergie renouvelables comme l'énergie éolienne ou solaire, le DS3800HPBD joue un rôle dans la coordination du fonctionnement des différentes sources d'énergie. Il peut communiquer avec les systèmes de contrôle des composants d'énergie renouvelable et du réseau pour gérer les flux d'énergie et garantir un fonctionnement stable et efficace. Par exemple, lorsque la production d'énergie éolienne est élevée et dépasse la demande immédiate du réseau, le conseil peut ajuster le fonctionnement de l'éolienne pour réduire sa puissance ou même l'arrêter temporairement, tout en facilitant le stockage ou la distribution de l'énergie excédentaire. À l’inverse, pendant les périodes de faible disponibilité d’énergies renouvelables, elle peut augmenter la production d’électricité de la turbine pour répondre aux besoins en énergie.
• Intégration du stockage d'énergie: Dans les systèmes où le stockage d'énergie est intégré, tels que les batteries ou les volants d'inertie, le DS3800HPBD peut s'interfacer avec les systèmes de contrôle du stockage d'énergie. Il peut recevoir des signaux liés à l'état de charge du stockage d'énergie, à la demande du réseau et aux performances de la turbine pour prendre des décisions sur le moment de stocker ou de libérer de l'énergie et sur la manière d'ajuster le fonctionnement de la turbine pour soutenir le réseau. Par exemple, pendant les heures creuses, lorsque les prix de l'électricité sont bas, le conseil peut ordonner à la turbine de charger le système de stockage d'énergie tout en maintenant une puissance minimale vers le réseau. Ensuite, pendant les périodes de pointe de demande, il peut utiliser l’énergie stockée pour booster l’alimentation électrique globale et optimiser le fonctionnement combiné de la turbine et du stockage d’énergie.

Personnalisation : DS3800HPBD

• • Personnalisation de l'algorithme de contrôle: En fonction des caractéristiques uniques de l'application de turbine à vapeur ou à gaz et du processus industriel dans lequel elle est intégrée, le micrologiciel du DS3800HPBD peut être personnalisé pour mettre en œuvre des algorithmes de contrôle spécialisés. Par exemple, dans une turbine à vapeur utilisée pour un processus industriel spécifique qui nécessite un contrôle très précis de la température de la vapeur entrant dans la turbine, des algorithmes personnalisés peuvent être développés pour ajuster les positions des vannes d'entrée de vapeur en fonction de lectures plus détaillées des capteurs de température et de données historiques. Dans une turbine à gaz conçue pour des changements de charge rapides dans une centrale électrique de pointe, le micrologiciel peut être programmé pour optimiser le temps de réponse pour ajuster le débit de carburant et l'admission d'air, en tenant compte de facteurs tels que les courbes de performances spécifiques de la turbine et la fréquence attendue des variations de charge. .
  • Détection des défauts et personnalisation de la gestion: Le micrologiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différents modèles de turbine ou environnements d'exploitation peuvent présenter des modes de défaillance distincts ou des composants plus sujets aux problèmes. Dans une turbine à vapeur située dans une installation ayant des antécédents de problèmes de qualité de l'eau susceptibles d'affecter les performances du condenseur, le micrologiciel peut être programmé pour surveiller de près les paramètres liés au fonctionnement du condenseur, tels que la température de l'eau de refroidissement et les différentiels de pression. Si des valeurs anormales sont détectées, cela peut déclencher des alertes spécifiques ou des actions correctives, comme l'ajustement du débit d'eau de refroidissement ou l'activation de pompes de secours. Dans une turbine à gaz fonctionnant dans un environnement poussiéreux, le micrologiciel peut être personnalisé pour surveiller plus fréquemment la chute de pression du filtre à air et lancer des rappels de maintenance ou des procédures de contournement automatique si la chute de pression dépasse un certain seuil.
  • Personnalisation du protocole de communication: Pour s'intégrer aux systèmes de contrôle industriels existants qui peuvent utiliser différents protocoles de communication, le micrologiciel du DS3800HPBD peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Si une centrale électrique dispose d'un équipement existant qui communique via un ancien protocole série tel que RS232 avec des paramètres personnalisés spécifiques, le micrologiciel peut être modifié pour permettre un échange de données transparent avec ces systèmes. Dans une configuration moderne visant l'intégration avec des plates-formes de surveillance basées sur le cloud ou des technologies de l'industrie 4.0, le micrologiciel peut être amélioré pour fonctionner avec des protocoles tels que MQTT (Message Queuing Telemetry Transport) ou OPC UA (OPC Unified Architecture) pour une surveillance à distance et une analyse de données efficaces. et le contrôle à partir de systèmes externes.
  • Personnalisation du traitement des données et des analyses: Le micrologiciel peut être personnalisé pour effectuer des tâches spécifiques de traitement de données et d'analyse pertinentes pour l'application. Dans un système de production combinée de chaleur et d'électricité (CHP) où l'optimisation de l'équilibre entre la production d'électricité et de chaleur est cruciale, le micrologiciel peut être programmé pour analyser les demandes d'électricité et de chaleur de l'installation au fil du temps et calculer les points de fonctionnement optimaux pour la vapeur ou le gaz. turbine. Il peut également évaluer l'efficacité du processus de récupération de chaleur et suggérer des ajustements au fonctionnement de la turbine pour améliorer l'utilisation globale de l'énergie. Dans un système électrique hybride combinant la turbine avec des sources d'énergie renouvelables, le micrologiciel peut analyser l'interaction entre différentes sources d'énergie, calculer la contribution de chaque source à la puissance totale et prendre des décisions sur la manière d'ajuster le fonctionnement de la turbine en fonction de la disponibilité. de la demande d’énergies renouvelables et du réseau.

Personnalisation du matériel

• Personnalisation de la configuration des entrées/sorties (E/S):
  • Adaptation des entrées analogiques: En fonction des types de capteurs utilisés dans une application de turbine particulière, les canaux d'entrée analogiques du DS3800HPBD peuvent être personnalisés. Si un capteur de température spécialisé avec une plage de sortie de tension non standard est installé pour mesurer la température d'un composant critique de la turbine, des circuits de conditionnement de signal supplémentaires tels que des résistances personnalisées, des amplificateurs ou des diviseurs de tension peuvent être ajoutés à la carte. Ces adaptations garantissent que les signaux uniques des capteurs sont correctement acquis et traités par la carte. De même, dans une turbine à gaz dotée de débitmètres conçus sur mesure et présentant des caractéristiques de sortie spécifiques, les entrées analogiques peuvent être configurées pour gérer avec précision les signaux de tension ou de courant correspondants.
  • Personnalisation des entrées/sorties numériques: Les canaux d'entrée et de sortie numériques peuvent être adaptés pour s'interfacer avec des appareils numériques spécifiques du système. Si l'application nécessite une connexion à des capteurs ou actionneurs numériques personnalisés avec des niveaux de tension ou des exigences logiques uniques, des décaleurs de niveau ou des circuits tampons supplémentaires peuvent être incorporés. Par exemple, dans une turbine à vapeur dotée d'un système spécialisé de protection contre la survitesse qui utilise des composants numériques dotés de caractéristiques électriques spécifiques pour une fiabilité améliorée, les canaux d'E/S numériques du DS3800HPBD peuvent être modifiés pour garantir une communication correcte avec ces composants. Dans un système de contrôle de turbine à gaz doté d'une logique numérique non standard pour actionner certaines vannes, les E/S numériques peuvent être personnalisées en conséquence.
  • Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, la puissance absorbée du DS3800HPBD peut être adaptée. Si une usine dispose d'une source d'alimentation avec une tension ou un courant nominal différent de celui des options d'alimentation typiques que la carte accepte habituellement, des modules de conditionnement d'énergie tels que des convertisseurs DC-DC ou des régulateurs de tension peuvent être ajoutés pour garantir que la carte reçoive une alimentation stable et appropriée. Par exemple, dans une installation de production d'énergie offshore dotée de systèmes d'alimentation complexes soumis à des fluctuations de tension et à des distorsions harmoniques, des solutions d'entrée d'alimentation personnalisées peuvent être mises en œuvre pour protéger le DS3800HPBD des surtensions et garantir son fonctionnement fiable.
• Modules complémentaires et extension:
  • Modules de surveillance améliorés: Pour améliorer les capacités de diagnostic et de surveillance du DS3800HPBD, des modules de capteurs supplémentaires peuvent être ajoutés. Dans une turbine à vapeur où une surveillance plus détaillée de l'état des aubes est souhaitée, des capteurs supplémentaires tels que des capteurs de dégagement des extrémités des aubes, qui mesurent la distance entre les extrémités des aubes de la turbine et le carter, peuvent être intégrés. Ces données supplémentaires du capteur peuvent ensuite être traitées par la carte et utilisées pour une surveillance plus complète de l'état et une alerte précoce des problèmes potentiels liés aux pales. Dans une turbine à gaz, des capteurs permettant de détecter les premiers signes d'instabilité de combustion, tels que des capteurs optiques pour surveiller les caractéristiques de la flamme, peuvent être ajoutés pour fournir plus d'informations pour la maintenance préventive et optimiser la durée de vie de la turbine.
  • Modules d'extension de communication: Si le système industriel dispose d'une infrastructure de communication existante ou spécialisée avec laquelle le DS3800HPBD doit s'interfacer, des modules d'extension de communication personnalisés peuvent être ajoutés. Cela pourrait impliquer l'intégration de modules pour prendre en charge les anciens protocoles de communication série qui sont encore utilisés dans certaines installations ou l'ajout de capacités de communication sans fil pour la surveillance à distance dans les zones difficiles d'accès de l'usine ou pour l'intégration avec des équipes de maintenance mobiles. Dans une configuration de production d'énergie distribuée avec plusieurs turbines à vapeur ou à gaz réparties sur une vaste zone, des modules de communication sans fil peuvent être ajoutés au DS3800HPBD pour permettre aux opérateurs de surveiller à distance l'état des différentes turbines et de communiquer avec les cartes depuis une salle de contrôle centrale ou tout en inspections sur place.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HPBD peut être personnalisé. Des revêtements, joints et joints spéciaux peuvent être ajoutés pour améliorer la protection contre la corrosion, la pénétration de poussière et l'humidité. Par exemple, dans une centrale électrique située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des fonctionnalités anti-poussière améliorées et des filtres à air pour maintenir les composants internes de la carte propres. Dans une usine de traitement chimique où il existe un risque d'éclaboussures et de fumées chimiques, le boîtier peut être fabriqué à partir de matériaux résistants à la corrosion chimique et scellé pour empêcher toute substance nocive d'atteindre les composants internes du tableau de commande.
  • Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte de commande peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son plage de température de fonctionnement optimale. Dans une centrale électrique à climat froid, des éléments chauffants ou une isolation peuvent être ajoutés pour garantir que le DS3800HPBD démarre et fonctionne de manière fiable même à des températures glaciales.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HPBD peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie. Dans un navire militaire à propulsion nucléaire ou une installation de production d'énergie nucléaire, par exemple, le tableau de commande devrait répondre à des normes de sécurité et de performance strictes pour garantir le fonctionnement sûr des systèmes qui s'appuient sur le DS3800HPBD pour le traitement et le contrôle des signaux d'entrée dans la vapeur. ou turbine à gaz ou autres applications pertinentes.
  • Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HPBD peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol. Dans un groupe auxiliaire de puissance (APU) d'avion qui utilise une turbine à vapeur ou à gaz pour la production d'électricité et nécessite un traitement du signal d'entrée pour ses systèmes de contrôle, la carte devrait se conformer à des normes aéronautiques strictes en matière de qualité et de performance afin de garantir la sécurité et l'efficacité de l'APU et les systèmes associés.

Assistance et services :DS3800HPBD

Notre équipe d'assistance technique produit est disponible pour répondre à toutes vos questions ou problèmes que vous pourriez rencontrer avec notre produit. Notre équipe connaît le produit et peut vous fournir des conseils sur la meilleure façon de l’utiliser pour répondre à vos besoins.

En plus du support technique, nous proposons une gamme de services pour vous aider à tirer le meilleur parti de notre produit. Ces services comprennent :

• Installation et configuration
• Formation et intégration
• Personnalisation et intégration
• Conseil et conseil

Notre objectif est de garantir que vous vivez une expérience fluide avec notre produit et que vous puissiez atteindre les résultats souhaités. Si vous avez besoin d'une assistance technique ou de services, n'hésitez pas à contacter notre équipe.
