Panneau d'interface auxiliaire DS3800HRCA de General Electric pour le secteur industriel

Description du produit : DS3800HRCA

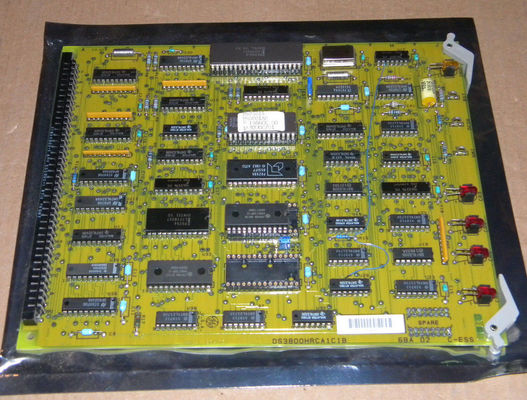

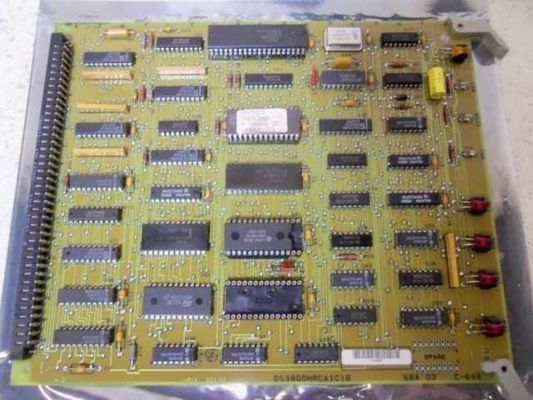

• Disposition et montage de la carte: Le DS3800HRCA est un circuit imprimé dont la disposition est soigneusement organisée. Il est conçu pour être intégré dans l'infrastructure plus large du système de contrôle de la turbine, fonctionnant souvent comme une sous-carte. Il peut être facilement connecté à d’autres composants grâce à des mécanismes de connexion spécifiques. Par exemple, il comporte des dispositions permettant de se connecter à de longues bornes d'alimentation mère, ce qui facilite l'alimentation électrique de la carte. Il existe également deux clips et deux petites vis qui jouent un rôle dans le maintien en place dans le boîtier ou l'armoire du système, assurant sa stabilité pendant le fonctionnement et le protégeant des vibrations mécaniques ou du délogement accidentel.
• Voyants lumineux: Placés le long d'un bord de la carte, plusieurs voyants LED fournissent des indications visuelles sur son état de fonctionnement. Il y a une LED orange et quatre LED rouges, chacune maintenue fermement en place par de petits clips noirs. Ces LED sont stratégiquement placées pour être facilement visibles par les techniciens et les opérateurs. La LED orange peut indiquer certaines conditions de fonctionnement normales, telles que l'alimentation électrique ou l'activation d'un mode de fonctionnement particulier. Les LED rouges, quant à elles, signalent généralement diverses conditions anormales ou d'avertissement, comme un défaut dans un circuit spécifique, une situation de surtension ou de surintensité, ou un problème avec les fonctions de traitement du signal. Leur présence permet une inspection visuelle rapide pour évaluer l’état de santé de la planche en un coup d’œil.
• Broches de cavalier: La carte comporte cinq broches de cavalier recouvertes par deux couvercles. Ces broches de cavalier constituent un aspect important de sa conception car elles permettent aux opérateurs de modifier les connexions électriques ou le flux d'énergie au sein des circuits de la carte. En modifiant la configuration de ces cavaliers, différents modes de fonctionnement ou chemins de signaux peuvent être activés ou désactivés, offrant ainsi un niveau de flexibilité dans l'adaptation des fonctionnalités de la carte aux exigences spécifiques du système de contrôle de la turbine. Par exemple, ils peuvent être utilisés pour choisir entre différentes plages d'entrée ou de sortie pour certains signaux, ou pour activer ou contourner des circuits internes spécifiques à des fins de dépannage ou de personnalisation.

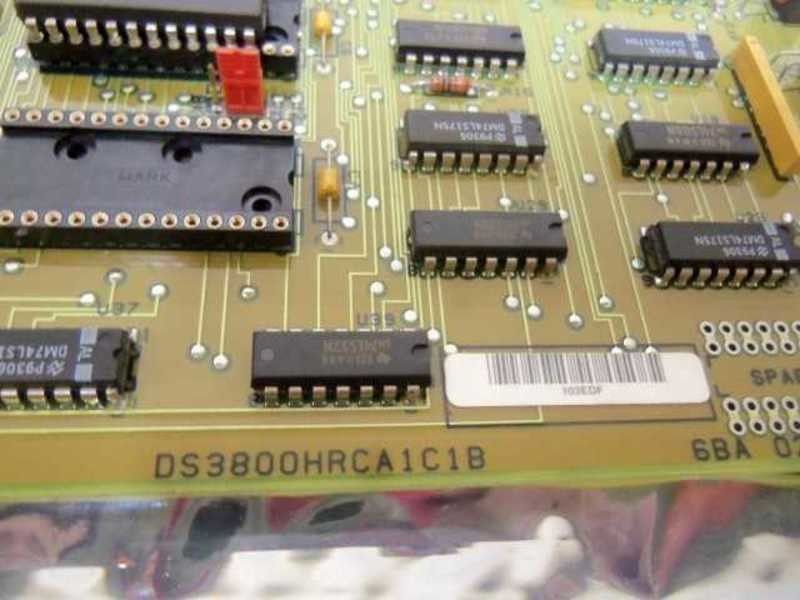

• Composants électroniques: Le DS3800HRCA est équipé d'une gamme diversifiée de composants électroniques. Il contient plusieurs condensateurs, dont cinq jaunes, qui sont utilisés pour diverses fonctions électriques telles que le filtrage du bruit électrique, le stockage de l'énergie électrique pour atténuer les fluctuations de tension et assurer une alimentation stable aux différentes parties du circuit. Il existe également de nombreuses diodes de couleurs différentes, comme trois diodes bleues, deux diodes argentées, une diode noire et dix-neuf diodes jaunes. Les diodes jouent un rôle essentiel dans le redressement du courant, la protection contre les tensions inverses et le contrôle du sens du flux de courant dans les circuits électriques. De plus, il y a seize résistances à ruban sur la carte, chacune clairement indiquée avec sa capacité actuelle. Ces résistances sont cruciales pour contrôler le flux de courant, définir des chutes de tension appropriées dans différentes sections du circuit et garantir que les signaux électriques sont aux niveaux corrects pour un traitement et une communication appropriés au sein de la carte et avec les autres composants connectés.
• Puces mémoire: La carte intègre un nombre important de puces mémoire. Il existe 33 EPROM (Erasable Programmable Read-Only Memory) ou puces de stockage qui peuvent être mises à jour et reprogrammées. Ceux-ci sont utilisés pour stocker le micrologiciel, les algorithmes de contrôle, les paramètres de configuration et d'autres données qui définissent la manière dont la carte fonctionne et traite les signaux. La possibilité de les mettre à jour et de les reprogrammer permet de personnaliser et d'adapter le comportement de la carte aux différentes applications de turbine et aux exigences opérationnelles changeantes. De plus, il existe quatre puces EEPROM (Electrically Erasable Programmable Read-Only Memory) qui ne sont pas mises à jour de la même manière. Ceux-ci sont probablement utilisés pour stocker des données critiques et permanentes qui ne doivent pas être facilement modifiées, telles que les paramètres par défaut ou les valeurs d'étalonnage. De plus, il existe deux zones sur la carte où des puces EPROM ou EEPROM supplémentaires peuvent être ajoutées. L'un est étiqueté « de rechange » et comporte des points de fixation argentés, tandis que l'autre est une plate-forme noire vide avec des ports de connexion, offrant la possibilité d'étendre la capacité de mémoire de la carte ou d'ajouter des fonctionnalités personnalisées à l'avenir.

Capacités fonctionnelles

• Conditionnement du signal: La fonction principale du DS3800HRCA est de conditionner et de traiter divers signaux reçus des capteurs et autres composants du système de contrôle de la turbine. Il peut gérer une grande variété de signaux d'entrée, y compris ceux provenant de capteurs de température (tels que des thermocouples ou des détecteurs de température à résistance - RTD), de capteurs de pression, de capteurs de vibrations et d'autres dispositifs de surveillance situés dans toute la turbine. Pour les signaux analogiques, il effectue des opérations telles que l'amplification pour augmenter les signaux faibles des capteurs à un niveau qui peut être détecté et traité avec précision par les circuits internes de la carte. Il applique également des techniques de filtrage pour éliminer le bruit électrique et les interférences susceptibles d'être présentes dans les signaux, garantissant ainsi que les signaux traités sont propres et fiables pour une analyse plus approfondie et une prise de décision.
• Traitement et conversion du signal: La carte est capable de convertir différents types de signaux en formats pouvant être compris et utilisés par le système de contrôle. Par exemple, les signaux analogiques des capteurs sont convertis sous forme numérique grâce à des processus de conversion analogique-numérique. Cela permet le traitement numérique des signaux à l'aide du microprocesseur embarqué et des circuits numériques associés. Il peut également gérer des signaux numériques provenant de diverses sources, en effectuant des tâches telles que le décodage des informations numériques codées, la mise en mémoire tampon pour renforcer les signaux pour une transmission fiable au sein de la carte et vers d'autres composants, et le changement de niveau logique pour garantir la compatibilité avec les exigences de tension des composants internes.
• Stockage et récupération de données: Avec ses multiples puces mémoire, le DS3800HRCA joue un rôle crucial dans le stockage et la récupération des données liées au fonctionnement de la turbine et à la configuration de la carte. Comme mentionné précédemment, les puces EPROM et EEPROM stockent le micrologiciel contenant les algorithmes de contrôle et la logique opérationnelle. Ces algorithmes sont exécutés par la carte pour traiter les signaux et générer des signaux de commande appropriés pour les actionneurs du système de turbine. La mémoire stocke également les paramètres de configuration qui définissent des aspects tels que les mappages d'entrée/sortie, les plages de signaux et les paramètres de communication. Ces données sont récupérées pendant le fonctionnement pour garantir que la carte fonctionne comme configuré et peut s'adapter aux différentes conditions de fonctionnement et exigences du système.
• Génération de signaux de contrôle: Sur la base des signaux d'entrée traités et de la logique de contrôle programmée stockée dans sa mémoire, le DS3800HRCA génère des signaux de contrôle pour actionner divers composants du système de turbine. Il peut envoyer des commandes aux moteurs qui entraînent les pompes pour l'alimentation en carburant, la circulation de l'eau de refroidissement ou d'autres systèmes auxiliaires liés au fonctionnement de la turbine. Il contrôle également les électrovannes qui régulent le débit de carburant, de vapeur ou d'autres fluides dans le système, garantissant ainsi que la turbine fonctionne dans des conditions optimales. Par exemple, si les signaux du capteur traités indiquent que la température de la turbine dépasse une limite de sécurité, la carte peut envoyer un signal de commande pour ouvrir plus largement une vanne d'eau de refroidissement afin d'augmenter l'effet de refroidissement et de maintenir la température dans la plage acceptable. De même, lors des procédures de démarrage ou d'arrêt, il coordonne la séquence d'actions en envoyant des signaux appropriés aux différents actionneurs pour assurer une transition fluide et sûre de l'état de fonctionnement de la turbine.
• Communication et intégration de systèmes: Le DS3800HRCA est conçu pour communiquer avec d'autres composants du système de contrôle de turbine GE Speedtronic Mark IV et potentiellement également avec des systèmes externes. Il prend en charge plusieurs interfaces et protocoles de communication, qui permettent un échange et une intégration transparentes de données. Par exemple, il peut communiquer avec d'autres cartes ou contrôleurs du système via Ethernet, permettant le partage de données opérationnelles en temps réel, la coordination des actions de contrôle, ainsi que la surveillance et le contrôle à distance depuis un emplacement central. Il peut également utiliser RS-485 ou d'autres protocoles de communication série pour s'interfacer avec des capteurs, actionneurs ou équipements existants spécifiques pouvant faire partie de l'infrastructure de contrôle de la turbine. Cette capacité de communication est essentielle au fonctionnement global et à l'optimisation du système de contrôle de la turbine, car elle permet aux différents composants de travailler ensemble de manière coordonnée.

Rôle dans les systèmes industriels

• Production d'électricité: Dans les applications de production d'électricité, en particulier dans les centrales électriques à turbine à gaz et à vapeur, le DS3800HRCA fait partie intégrante du système de contrôle. Il fonctionne en conjonction avec d'autres composants pour assurer le fonctionnement efficace et sûr des turbines. En traitant et en conditionnant les signaux des capteurs, il aide à surveiller l'état et les performances de la turbine, fournissant des informations cruciales aux opérateurs pour qu'ils puissent prendre des décisions éclairées concernant les ajustements de charge, les calendriers de maintenance et l'optimisation globale du système.

• Fabrication industrielle et contrôle des processus: Dans les environnements industriels où les turbines sont utilisées pour piloter d'autres processus, comme dans certaines usines de fabrication où des turbines à vapeur alimentent les lignes de production ou dans des usines chimiques où des turbines à gaz sont utilisées pour des entraînements mécaniques, le DS3800HRCA joue un rôle similaire dans le contrôle et la surveillance du fonctionnement de la turbine. opération. Il garantit que la turbine fournit la puissance requise et fonctionne de manière à répondre aux exigences spécifiques du processus de fabrication.

Considérations environnementales et opérationnelles

• Tolérance à la température et à l'humidité: Le DS3800HRCA est conçu pour fonctionner dans des conditions environnementales spécifiques. Il peut généralement fonctionner de manière fiable dans une plage de températures courante dans les environnements industriels, généralement comprise entre -20°C et +70°C. Cette large tolérance de température lui permet d'être déployé dans divers endroits, depuis les environnements extérieurs froids comme ceux des sites de production d'électricité en hiver jusqu'aux zones de fabrication ou aux salles d'équipement chaudes où il peut être exposé à la chaleur générée par les machines à proximité.

• Compatibilité électromagnétique (CEM): Pour fonctionner efficacement dans des environnements industriels électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres équipements électriques générant des champs électromagnétiques, le DS3800HRCA possède de bonnes propriétés de compatibilité électromagnétique. Il est conçu pour résister aux interférences électromagnétiques externes et minimiser ses propres émissions électromagnétiques afin d'éviter les interférences avec d'autres composants du système. Ceci est obtenu grâce à une conception soignée des circuits, à l'utilisation de composants présentant de bonnes caractéristiques CEM et à un blindage approprié si nécessaire, permettant à la carte de maintenir l'intégrité du signal et une communication fiable en présence de perturbations électromagnétiques.

Caractéristiques : DS3800HRCA

• Gestion des signaux analogiques et numériques: Le DS3800HRCA maîtrise à la fois les signaux analogiques et numériques. Il peut recevoir une large gamme de signaux analogiques provenant de divers capteurs positionnés dans toute la turbine, tels que des capteurs de température (y compris des thermocouples et des détecteurs de température à résistance - RTD), des capteurs de pression, des capteurs de vibrations et autres. Pour ces signaux analogiques, il effectue des étapes de traitement essentielles, notamment l'amplification pour augmenter les signaux faibles des capteurs à un niveau approprié pour un traitement ultérieur, le filtrage pour éliminer le bruit électrique et les interférences, et la conversion analogique-numérique précise. Cette conversion permet aux signaux analogiques d'être traduits au format numérique, qui peut ensuite être analysé et manipulé efficacement par les circuits numériques internes de la carte.
•
  Sur le plan numérique, il peut gérer les signaux numériques provenant de différentes sources telles que des commutateurs, des capteurs numériques ou des indicateurs d'état au sein du système. Des opérations telles que le décalage de niveau logique, la mise en mémoire tampon et le décodage sont effectuées pour garantir que les signaux numériques sont au format et aux niveaux de tension appropriés pour les composants internes et pour extraire des informations utiles des signaux numériques codés.
• Haute résolution de signal: Lorsqu'il s'agit d'entrées analogiques, la carte offre généralement une résolution relativement élevée pour la conversion analogique-numérique. La résolution peut varier de 10 à 16 bits, selon le modèle spécifique. Une résolution plus élevée signifie que de plus petites variations dans les signaux analogiques d'entrée peuvent être détectées et représentées avec précision dans le domaine numérique. Par exemple, lors de la mesure des changements de température ou de pression dans un système de turbine, une résolution plus élevée permet une surveillance et un contrôle plus précis, ce qui est crucial pour maintenir des conditions de fonctionnement optimales et détecter les premiers signes de problèmes potentiels.
• Conditionnement de signaux polyvalent: Il offre des capacités polyvalentes de conditionnement de signaux pour différents types de capteurs. Par exemple, il peut gérer les caractéristiques électriques uniques des thermocouples, qui produisent des signaux de très basse tension proportionnels à la température, en appliquant des techniques appropriées d'amplification et de compensation de soudure froide. De même, pour les RTD, il peut mesurer avec précision les changements de résistance et les convertir en valeurs de température correspondantes à l'aide des algorithmes d'étalonnage appropriés. Cette adaptabilité à différents types de capteurs le rend adapté à une large gamme d'applications de surveillance des turbines.

• Fonctionnalités de communication

• Plusieurs interfaces de communication: Le DS3800HRCA prend en charge plusieurs interfaces de communication, améliorant ainsi sa capacité à s'intégrer à différents systèmes. Il comprend généralement Ethernet, RS-485 et potentiellement d'autres interfaces de communication série. L'interface Ethernet permet une intégration transparente dans les réseaux locaux (LAN) et facilite la communication avec d'autres composants clés du système de contrôle industriel, tels que d'autres contrôleurs, postes opérateur et postes de travail de maintenance. Cela permet un échange de données, une surveillance et un contrôle à distance efficaces, permettant aux opérateurs d'accéder aux données en temps réel à partir d'un emplacement central, d'effectuer des réglages sur le fonctionnement de la turbine et d'effectuer des tâches de diagnostic sans avoir à être physiquement présents à proximité de l'équipement.
•
  L'interface RS-485 est utile pour se connecter à une variété de capteurs, d'actionneurs ou d'équipements existants qui utilisent ce protocole. Il prend en charge la communication multipoint, permettant la communication avec plusieurs appareils dans une configuration de bus série. Ceci est précieux dans les environnements industriels où différents composants doivent échanger des données sur de plus longues distances ou dans une configuration en réseau.
• Large gamme de protocoles pris en charge: En fonction des exigences de l'application, la carte peut prendre en charge divers protocoles de communication construits sur ces interfaces. Par exemple, il pourrait fonctionner avec le protocole Modbus RTU (Remote Terminal Unit) sur RS-485 pour un échange de données efficace entre différents composants dans une configuration maître-esclave. Sur Ethernet, il pourrait prendre en charge des protocoles tels que TCP/IP (Transmission Control Protocol/Internet Protocol), lui permettant de communiquer avec une large gamme d'appareils et de systèmes dans un environnement en réseau. Cette flexibilité dans la prise en charge des protocoles permet l'intégration avec différents systèmes et plates-formes de contrôle, facilitant ainsi l'interopérabilité dans des environnements industriels complexes.

• Caractéristiques de contrôle et d'actionnement

• Contrôle précis de l'actionneur: Le DS3800HRCA a la capacité de générer des signaux de commande précis pour une variété d'actionneurs dans le système de turbine. Il peut envoyer des commandes aux moteurs, électrovannes, relais et autres dispositifs essentiels au réglage du fonctionnement de la turbine et de ses systèmes auxiliaires associés. Sur la base des signaux de capteur traités et de la logique de contrôle programmée (stockée sur la carte ou dans un système de contrôle de niveau supérieur connecté), il peut effectuer des ajustements précis pour garantir que la turbine fonctionne dans des conditions optimales. Par exemple, il peut réguler le débit de carburant, de vapeur ou d'eau de refroidissement en contrôlant avec précision la position des vannes, ou ajuster la vitesse des moteurs entraînant des pompes ou d'autres composants mécaniques.
• Logique de contrôle programmable: La carte intègre probablement des capacités logiques programmables, permettant aux utilisateurs de mettre en œuvre des algorithmes de contrôle personnalisés. Cette flexibilité permet aux ingénieurs d'adapter les stratégies de contrôle aux exigences spécifiques de l'application de la turbine et du processus industriel dans lequel elle est intégrée. Qu'il s'agisse d'optimiser les séquences de démarrage et d'arrêt d'une turbine à vapeur ou d'ajuster le comportement de suivi de charge d'une turbine à gaz en fonction des demandes du réseau, la possibilité de programmer une logique de contrôle personnalisée constitue un avantage significatif. Il permet également d'adapter le système de contrôle aux changements de performances de la turbine, de l'environnement d'exploitation ou des exigences du processus au fil du temps.

• Fonctionnalités de mémoire

• Mémoire embarquée abondante: Le DS3800HRCA est équipé d'une quantité importante de mémoire embarquée. Il comprend 33 puces EPROM (Erasable Programmable Read-Only Memory) ou puces de stockage qui peuvent être mises à jour et reprogrammées, ainsi que quatre puces EEPROM (Electrically Erasable Programmable Read-Only Memory). La capacité de stockage combinée de ces modules de mémoire fournit suffisamment d'espace pour stocker le micrologiciel, les paramètres de configuration, les algorithmes de contrôle et d'autres données critiques dont la carte a besoin pour fonctionner et maintenir ses fonctionnalités au fil du temps. La possibilité de mettre à jour et de reprogrammer les puces EPROM permet de personnaliser le comportement de la carte et de l'adapter aux différents processus industriels et aux exigences changeantes.
• Options de mémoire extensibles: En plus des puces mémoire existantes, la carte dispose de deux zones où des puces EPROM ou EEPROM supplémentaires peuvent être ajoutées. L'un est étiqueté « de rechange » avec des points de fixation argentés, et l'autre est une plate-forme noire vide avec des ports de connexion. Ces options d'extension offrent la possibilité d'augmenter davantage la capacité de mémoire ou d'ajouter des fonctionnalités personnalisées à l'avenir. Cette extensibilité est utile car les applications industrielles peuvent évoluer ou nécessiter davantage de stockage pour des algorithmes de contrôle avancés, un enregistrement de données de capteur supplémentaire ou à d'autres fins.

• Fonctionnalités de diagnostic et de surveillance

• Voyants LED: La présence d'une LED orange et de quatre voyants LED rouges est une fonctionnalité utile pour évaluer rapidement l'état de la carte. La LED orange peut fournir des indications visuelles sur les conditions de fonctionnement normales, par exemple en indiquant que la carte est sous tension ou qu'un mode de fonctionnement particulier est actif. Les LED rouges, quant à elles, sont conçues pour signaler différents types de conditions anormales ou d'avertissement, comme un défaut dans un circuit spécifique, une situation de surtension ou de surintensité, ou un problème avec les fonctions de traitement du signal. Ce retour visuel permet aux techniciens et aux opérateurs d'identifier rapidement les problèmes potentiels et de prendre les mesures appropriées sans avoir à recourir immédiatement à des outils de diagnostic complexes.
• Points de test (le cas échéant): Certaines versions du DS3800HRCA peuvent avoir des points de test stratégiquement situés sur la carte. Ces points de test donnent accès à des nœuds électriques spécifiques au sein du circuit, permettant aux techniciens d'utiliser des équipements de test tels que des multimètres ou des oscilloscopes pour mesurer les tensions, les courants ou les formes d'onde des signaux. Cela permet un dépannage détaillé, une vérification de l'intégrité du signal et une meilleure compréhension du comportement des circuits internes, en particulier lorsque vous essayez de diagnostiquer des problèmes liés au traitement du signal, à la distribution d'énergie ou à la communication.

• Caractéristiques d'adaptabilité environnementale

• Large plage de température: La carte est conçue pour fonctionner dans une plage de températures relativement large, généralement de -20°C à +70°C. Cette large tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les sites de production d'énergie extérieurs froids en hiver jusqu'aux zones de fabrication ou salles d'équipement chaudes où il peut être exposé à la chaleur générée par les machines à proximité. Cela garantit que le DS3800HRCA peut maintenir ses performances et ses capacités de communication quelles que soient les conditions de température ambiante.
• Humidité et compatibilité électromagnétique (CEM): Il peut gérer une large gamme de niveaux d'humidité dans la plage sans condensation courante dans les environnements industriels, généralement autour de 5 % à 95 %. Cette tolérance à l'humidité empêche l'humidité de l'air de provoquer des courts-circuits électriques ou la corrosion des composants internes. De plus, la carte possède de bonnes propriétés de compatibilité électromagnétique, ce qui signifie qu'elle peut résister aux interférences électromagnétiques externes provenant d'autres équipements électriques à proximité et également minimiser ses propres émissions électromagnétiques pour éviter d'interférer avec d'autres composants du système. Cela lui permet de fonctionner de manière stable dans des environnements électriquement bruyants où se trouvent de nombreux moteurs, générateurs et autres appareils électriques générant des champs électromagnétiques.

Paramètres techniques : DS3800HRCA

• Alimentation
  • Tension d'entrée: Le DS3800HRCA est conçu pour fonctionner avec une plage spécifique de tensions d'entrée. Il nécessite généralement une entrée de tension CC de l’ordre de 24 V CC. Ce niveau de tension est couramment utilisé dans les systèmes de contrôle industriels et est choisi pour garantir un fonctionnement stable et une compatibilité avec d'autres composants de l'infrastructure de contrôle de la turbine. L'alimentation électrique a également certaines exigences en matière de courant, avec une consommation de courant maximale d'environ 2 A dans des conditions de fonctionnement normales. Cela prend en compte la puissance nécessaire aux différents composants de la carte, tels que le microprocesseur, les puces mémoire et les circuits de traitement du signal.
  • Consommation d'énergie: En fonctionnement normal, la consommation électrique du DS3800HRCA se situe généralement dans une plage spécifique. Il peut consommer environ 10 à 30 watts en moyenne, en fonction de facteurs tels que le niveau d'activité de traitement des signaux, le nombre de composants activement engagés et la complexité des fonctions qu'il exécute. La carte est conçue pour être économe en énergie afin de minimiser la génération de chaleur tout en fournissant la puissance de traitement et les fonctionnalités nécessaires.
• Signaux d'entrée
  • Entrées numériques
    • Nombre de canaux: Il existe généralement plusieurs canaux d'entrée numériques disponibles, souvent dans la plage de 8 à 16 canaux. Ces canaux sont conçus pour recevoir des signaux numériques provenant de diverses sources telles que des commutateurs, des capteurs numériques ou des indicateurs d'état au sein du système de contrôle industriel.
    • Niveaux logiques d'entrée: Les canaux d'entrée numériques sont configurés pour accepter des niveaux logiques standard, généralement suivant les normes TTL (Transistor-Transistor Logic) ou CMOS (Complementary Metal-Oxide-Semiconductor). Un niveau numérique haut peut être compris entre 2,4 V et 5 V et un niveau numérique bas entre 0 V et 0,8 V.
  • Entrées analogiques
    • Nombre de canaux: Il dispose généralement de plusieurs canaux d’entrée analogiques, allant généralement de 4 à 8 canaux. Ces canaux sont utilisés pour recevoir des signaux analogiques provenant de capteurs tels que des capteurs de température (thermocouples et détecteurs de température à résistance - RTD), des capteurs de pression, des capteurs de vibrations et autres.
    • Plage du signal d'entrée: Les canaux d'entrée analogiques peuvent gérer les signaux de tension dans des plages spécifiques. Par exemple, ils peuvent être capables d'accepter des signaux de tension de 0 à 5 V CC, de 0 à 10 V CC ou d'autres plages personnalisées en fonction de la configuration et des types de capteurs connectés. Certains modèles peuvent également prendre en charge les signaux d'entrée de courant, généralement compris entre 0 et 20 mA ou entre 4 et 20 mA.
    • Résolution: La résolution de ces entrées analogiques est généralement comprise entre 10 et 16 bits. Une résolution plus élevée permet une mesure et une différenciation plus précises des niveaux de signal d'entrée, permettant une représentation précise des données du capteur pour un traitement ultérieur au sein du système de contrôle.
• Signaux de sortie
  • Sorties numériques
    • Nombre de canaux: Il existe généralement plusieurs canaux de sortie numérique, souvent également compris entre 8 et 16 canaux. Ces canaux peuvent fournir des signaux binaires pour contrôler des composants tels que des relais, des électrovannes ou des affichages numériques au sein du système de contrôle industriel.
    • Niveaux logiques de sortie: Les canaux de sortie numériques peuvent fournir des signaux avec des niveaux logiques similaires aux entrées numériques, avec un niveau numérique haut dans la plage de tension appropriée pour piloter des appareils externes et un niveau numérique bas dans la plage de basse tension standard.
  • Sorties analogiques
    • Nombre de canaux: Il peut comporter un certain nombre de canaux de sortie analogiques, allant généralement de 2 à 4 canaux. Ceux-ci peuvent générer des signaux de commande analogiques pour les actionneurs ou d'autres dispositifs qui dépendent d'une entrée analogique pour fonctionner, tels que les vannes d'injection de carburant ou les aubes d'admission d'air.
    • Plage du signal de sortie: Les canaux de sortie analogiques peuvent générer des signaux de tension dans des plages spécifiques similaires aux entrées, telles que 0 - 5 V CC ou 0 - 10 V CC. L'impédance de sortie de ces canaux est généralement conçue pour répondre aux exigences de charge typiques des systèmes de contrôle industriels, garantissant ainsi une transmission stable et précise du signal aux appareils connectés.

Spécifications de traitement et de mémoire

• Processeur
  • Type et vitesse d'horloge: La carte intègre un microprocesseur 32 bits avec une architecture et une vitesse d'horloge spécifiques. La vitesse d'horloge est généralement comprise entre des dizaines et des centaines de MHz, selon le modèle. Par exemple, sa vitesse d'horloge peut être de 50 MHz ou plus, ce qui détermine la rapidité avec laquelle le microprocesseur peut exécuter les instructions et traiter les signaux entrants. Une vitesse d'horloge plus élevée permet une analyse des données et une prise de décision plus rapides lors de la gestion simultanée de plusieurs signaux d'entrée.
  • Capacités de traitement: Le microprocesseur est capable d'effectuer diverses opérations arithmétiques, logiques et de contrôle. Il peut exécuter des algorithmes de contrôle complexes basés sur la logique programmée pour traiter les signaux d'entrée des capteurs et générer des signaux de sortie appropriés pour les actionneurs ou pour la communication avec d'autres composants du système.
• Mémoire
  • Capacité de mémoire intégrée: Le DS3800HRCA dispose d'une quantité importante de mémoire embarquée. Il comprend 256 Mo de mémoire vive (RAM) pour le stockage temporaire des données pendant le fonctionnement. La RAM est utilisée par le microprocesseur pour stocker et manipuler des données telles que les lectures des capteurs, les résultats de calculs intermédiaires et les tampons de communication lors du traitement des informations et de l'exécution des tâches.

Paramètres de l'interface de communication

• Interface Ethernet
  • Vitesse et normes: L'interface Ethernet du DS3800HRCA prend généralement en charge les vitesses Ethernet standard de l'industrie, telles que 10/100 Mbps. Il adhère aux protocoles Ethernet comme IEEE 802.3, permettant une intégration transparente avec les réseaux locaux (LAN) et permettant la communication avec d'autres appareils connectés au réseau, notamment des ordinateurs, des serveurs et d'autres contrôleurs industriels. Cette interface facilite la surveillance, le contrôle et l'échange de données à distance sur le réseau, permettant de gérer et de superviser le fonctionnement du système industriel à partir d'un emplacement central.
  • Adresse MAC: La carte dispose d'une adresse MAC (Media Access Control) unique attribuée à son interface Ethernet, qui est utilisée pour l'identifier sur le réseau et assurer une bonne communication avec d'autres appareils.
• Interface RS-485
  • Débits en bauds: L'interface RS-485 prend en charge une gamme de débits en bauds pour la communication série, généralement de 9 600 bits par seconde (bps) jusqu'à des valeurs plus élevées comme 115 200 bps ou plus, en fonction de la configuration spécifique et des exigences des appareils connectés. Cela permet une communication flexible avec d'autres appareils utilisant le protocole RS-485, souvent utilisé dans les environnements industriels pour des scénarios de communication longue distance ou multipoint.
  • Protocoles: Il peut prendre en charge divers protocoles de communication série construits sur RS-485, tels que le protocole Modbus RTU (Remote Terminal Unit) pour la communication avec plusieurs appareils esclaves dans une configuration maître-esclave, permettant un échange de données efficace entre différents composants dans un environnement industriel distribué. système de contrôle.

Spécifications environnementales

• Température de fonctionnement: Le DS3800HRCA est conçu pour fonctionner dans une plage de températures spécifique, généralement de -20°C à +70°C. Cette tolérance de température lui permet de fonctionner de manière fiable dans divers environnements industriels, depuis les emplacements extérieurs relativement froids jusqu'aux zones de fabrication chaudes ou aux centrales électriques où il peut être exposé à la chaleur générée par les équipements à proximité.
• Humidité: Il peut fonctionner dans des environnements avec une plage d'humidité relative d'environ 5 % à 95 % (sans condensation). Cette tolérance à l'humidité garantit que l'humidité de l'air ne provoque pas de courts-circuits électriques ni de corrosion des composants internes, ce qui lui permet de fonctionner dans des zones présentant différents niveaux d'humidité en raison de processus industriels ou de conditions environnementales.
• Compatibilité électromagnétique (CEM): La carte répond aux normes CEM pertinentes pour garantir son bon fonctionnement en présence d'interférences électromagnétiques provenant d'autres équipements industriels et pour minimiser ses propres émissions électromagnétiques qui pourraient affecter les appareils à proximité. Il est conçu pour résister aux champs électromagnétiques générés par les moteurs, transformateurs et autres composants électriques que l'on trouve couramment dans les environnements industriels et maintenir l'intégrité du signal et la fiabilité des communications.

Dimensions physiques et montage

• Taille du conseil: Les dimensions physiques du DS3800HRCA sont généralement conformes aux tailles standard des cartes de commande industrielles. Il peut avoir une longueur comprise entre 8 et 12 pouces, une largeur de 6 à 10 pouces et une épaisseur de 1 à 2 pouces, en fonction de la conception spécifique et du facteur de forme. Ces dimensions sont choisies pour s'adapter aux armoires ou boîtiers de commande industriels standard et pour permettre une installation et une connexion appropriées avec d'autres composants.
• Méthode de montage: Il est conçu pour être monté en toute sécurité dans son boîtier ou son enceinte désignée. Il comporte généralement des trous ou des fentes de montage le long de ses bords pour permettre la fixation aux rails de montage ou aux supports de l'armoire. Le mécanisme de montage est conçu pour résister aux vibrations et aux contraintes mécaniques courantes dans les environnements industriels, garantissant que la carte reste fermement en place pendant le fonctionnement et maintenant des connexions électriques stables.

Applications : DS3800HRCA

• Applications de turbines à gaz:
  • Surveillance et contrôle: Dans les centrales électriques à turbine à gaz, le DS3800HRCA joue un rôle crucial dans le système de contrôle. Il s'interface avec de nombreux capteurs placés dans toute la turbine à gaz, notamment des thermocouples et des détecteurs de température à résistance (RTD) qui mesurent la température de la chambre de combustion, des aubes de turbine et des sections d'échappement. Les capteurs de pression dans les conduites d'alimentation en carburant et en air, ainsi que les capteurs de vibrations sur les composants rotatifs, envoient également des signaux à la carte. Le DS3800HRCA traite ces signaux analogiques et numériques pour surveiller en permanence l'état et les performances de la turbine à gaz. Par exemple, il peut détecter toute augmentation anormale de la température dans la chambre de combustion, ce qui pourrait indiquer une inefficacité de la combustion ou des dommages potentiels aux composants de la turbine. Sur la base de cette analyse, il peut ensuite envoyer des signaux de commande pour ajuster le taux d'injection de carburant, les aubes d'admission d'air ou les mécanismes de refroidissement afin de maintenir des conditions de fonctionnement optimales.
  • Gestion des charges: Lors des variations de la demande du réseau électrique, le DS3800HRCA aide à ajuster la puissance de la turbine à gaz. Lorsque le réseau nécessite plus de puissance, il peut augmenter la charge de la turbine en envoyant des signaux appropriés aux actionneurs qui contrôlent le débit de carburant et d'autres paramètres. À l’inverse, lorsque la charge sur le réseau diminue, la puissance de la turbine peut être réduite de manière contrôlée pour garantir un fonctionnement efficace et la stabilité du réseau. Par exemple, il peut communiquer avec le système de contrôle du carburant pour diminuer la quantité de carburant fournie à la turbine tout en maintenant la vitesse de rotation nécessaire et d'autres paramètres de fonctionnement.
  • Intégration du système: L'interface Ethernet du DS3800HRCA permet une intégration transparente avec d'autres composants du système de contrôle de la centrale électrique. Il peut communiquer avec l'unité de contrôle principale qui supervise plusieurs turbines et systèmes auxiliaires. De plus, il peut se connecter à d’autres contrôleurs et stations opérateur pour synchroniser le fonctionnement de différentes parties de l’installation de production d’électricité. Cette intégration permet un contrôle coordonné, une surveillance à distance depuis une salle de contrôle centrale et le partage des données opérationnelles pour l'optimisation globale du système et la planification de la maintenance.
• Applications de turbines à vapeur:
  • Surveillance des paramètres de processus: Dans les centrales électriques à turbine à vapeur, le DS3800HRCA s'interface avec des capteurs qui mesurent des paramètres clés tels que la pression de la vapeur à différents points du système, la température de la vapeur et la vitesse de rotation de la turbine. Il se connecte également à des capteurs surveillant l’état du condenseur, comme la température et la pression de l’eau de refroidissement. En recevant et en traitant ces signaux, la carte contribue à maintenir les conditions de fonctionnement optimales de la turbine à vapeur. Par exemple, si la pression de la vapeur descend en dessous d'un certain niveau, il peut déclencher une alarme ou communiquer avec le système de contrôle pour ajuster les vannes d'alimentation en vapeur afin de rétablir la pression appropriée.
  • Coordination du démarrage et de l'arrêt: Lors des procédures de démarrage et d'arrêt des turbines à vapeur, le DS3800HRCA est chargé de coordonner la séquence des événements. Il garantit que les vannes d'entrée de vapeur s'ouvrent ou se ferment progressivement pour réchauffer ou refroidir la turbine en toute sécurité, évitant ainsi les contraintes thermiques sur les composants. Il contrôle également le fonctionnement des pompes d'eau alimentaire et d'autres systèmes auxiliaires dans le bon ordre. Par exemple, lors du démarrage, il peut démarrer la pompe d'alimentation en eau au moment approprié pour fournir de l'eau à la chaudière et maintenir le processus de génération de vapeur tout en augmentant progressivement le débit de vapeur vers la turbine.
  • Surveillance et optimisation à distance: Grâce à sa connectivité Ethernet, le DS3800HRCA permet de surveiller à distance les performances de la turbine à vapeur depuis un centre de contrôle situé à l'écart de l'usine elle-même. Les opérateurs peuvent suivre des paramètres tels que l'efficacité de la turbine, la puissance de sortie et tout problème potentiel en temps réel. Cela permet une maintenance proactive, car les techniciens peuvent identifier et résoudre les problèmes avant qu'ils n'entraînent des pannes majeures. De plus, les données collectées peuvent être utilisées pour optimiser le fonctionnement de la turbine au fil du temps, par exemple en ajustant les paramètres de contrôle pour améliorer l'efficacité de la conversion d'énergie.

Industrie pétrolière et gazière

• Compression de gaz: Dans la production et le transport de pétrole et de gaz, les stations de compression sont essentielles pour augmenter la pression du gaz naturel afin de faciliter son écoulement dans les pipelines. Des turbines à gaz sont souvent utilisées pour entraîner ces compresseurs. Le DS3800HRCA est utilisé pour contrôler le fonctionnement de ces turbines afin de garantir une compression de gaz efficace et fiable. Il surveille des paramètres tels que les pressions d'entrée et de sortie du compresseur, la température du gaz et la vitesse de la turbine. Sur la base de ces données, il ajuste l'alimentation en carburant et d'autres paramètres de contrôle pour maintenir le taux de compression et le débit souhaités.
• Surveillance des conditions: Le conseil surveille en permanence la santé du système de turbine et de compresseur. Il peut détecter les premiers signes d’usure, tels que des changements dans les modèles de vibration ou la température des composants. Ces informations sont précieuses pour planifier la maintenance préventive et éviter les pannes inattendues, qui pourraient perturber la production et le transport du gaz. Par exemple, si les niveaux de vibration de la turbine dépassent un certain seuil, elle peut alerter les opérateurs pour qu'ils effectuent les inspections et effectuent les réparations nécessaires avant qu'une panne plus grave ne se produise.
• Opération et gestion à distance: Avec son interface Ethernet, le DS3800HRCA permet le pilotage et la gestion à distance des turbines des stations de compression. Les opérateurs peuvent surveiller et contrôler plusieurs stations de compression à partir d'un emplacement central, ce qui facilite la gestion d'un vaste réseau d'infrastructures de production et de transport de gaz. Cette capacité à distance améliore l'efficacité opérationnelle et permet de répondre rapidement à tout problème survenant sur le terrain.

Fabrication industrielle

• Alimenter les processus de fabrication: Dans de nombreuses industries manufacturières, les turbines sont utilisées pour fournir la puissance mécanique nécessaire à la conduite de divers processus. Par exemple, dans une usine de papier, des turbines à vapeur peuvent entraîner les rouleaux qui pressent et sèchent le papier. Le DS3800HRCA contrôle le fonctionnement de ces turbines pour garantir que les rouleaux tournent à la bonne vitesse et avec le couple approprié. Il reçoit des signaux de capteurs qui surveillent la vitesse et la charge des rouleaux et ajuste la puissance de la turbine en conséquence. Ce contrôle précis contribue à maintenir une qualité de papier et une efficacité de production constantes.
• Optimisation des processus: Dans les usines chimiques, les turbines à gaz peuvent être utilisées pour alimenter les compresseurs qui font circuler les gaz tout au long du processus de production. Le DS3800HRCA surveille les exigences de pression et de débit des processus chimiques et ajuste le fonctionnement de la turbine pour répondre à ces exigences. En analysant en permanence les données des capteurs et en effectuant des ajustements en temps réel, il peut optimiser l'utilisation de l'énergie et garantir le bon déroulement des réactions chimiques. Par exemple, il peut contrôler la vitesse de la turbine pour maintenir la bonne pression dans une cuve de réaction, améliorant ainsi la productivité globale et la qualité des produits chimiques.
• Protection de l'équipement: Le conseil joue également un rôle de protection des équipements de fabrication en surveillant les conditions de fonctionnement de la turbine. S'il détecte des vibrations anormales, des pics de température ou d'autres signes de dysfonctionnements potentiels, il peut prendre des mesures immédiates pour arrêter la turbine ou ajuster son fonctionnement afin d'éviter d'endommager les machines connectées. Cela contribue à minimiser les temps d’arrêt et à réduire les coûts de maintenance dans le processus de fabrication.

Personnalisation :DS3800HRCA

• Personnalisation du micrologiciel:
  • Personnalisation de l'algorithme de contrôle: En fonction des caractéristiques uniques de l'application et du processus industriel spécifique dans lequel il est intégré, le micrologiciel du DS3800HRCA peut être personnalisé pour mettre en œuvre des algorithmes de contrôle spécialisés. Par exemple, dans une turbine à gaz utilisée pour la production d'électricité dans une région où les changements de charge du réseau électrique sont fréquents et rapides, des algorithmes personnalisés peuvent être développés pour permettre à la turbine de réagir plus rapidement et plus facilement à ces variations. Cela pourrait impliquer d'optimiser la façon dont la carte ajuste l'injection de carburant et l'admission d'air en fonction des signaux de demande du réseau en temps réel et des mesures de performances des turbines.

• Détection des défauts et personnalisation de la gestion: Le micrologiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différentes applications peuvent avoir des modes de défaillance distincts ou des composants plus sujets aux problèmes. Dans une application de turbine marine où l'équipement est exposé à des environnements d'eau salée difficiles et à de fortes vibrations dues aux mouvements du navire, le micrologiciel peut être programmé pour effectuer des contrôles plus fréquents sur les capteurs liés à la corrosion et aux vibrations.

• Personnalisation du protocole de communication: Pour s'intégrer aux systèmes de contrôle industriels existants qui peuvent utiliser différents protocoles de communication, le micrologiciel du DS3800HRCA peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Dans une centrale électrique dotée de systèmes existants utilisant encore d'anciens protocoles de communication série pour certaines de ses fonctions de surveillance et de contrôle, le micrologiciel peut être modifié pour permettre un échange de données transparent avec ces systèmes.

• Personnalisation du traitement des données et des analyses: Le micrologiciel peut être personnalisé pour effectuer des tâches spécifiques de traitement de données et d'analyse pertinentes pour l'application. Dans un processus de fabrication chimique où une turbine entraîne un récipient de réaction et où un contrôle précis de la température et de la pression est crucial, le micrologiciel peut être programmé pour analyser les données du capteur liées à ces paramètres au fil du temps. Il pourrait calculer les tendances, prédire les écarts potentiels du processus et ajuster le fonctionnement de la turbine de manière proactive pour maintenir des conditions de réaction optimales.

Personnalisation du matériel

• Personnalisation de la configuration des entrées/sorties (E/S):
  • Adaptation des entrées analogiques: En fonction des types de capteurs utilisés dans une application particulière, les canaux d'entrée analogiques du DS3800HRCA peuvent être personnalisés. Dans une turbine à gaz utilisée dans une centrale électrique avec des capteurs haute température spécialisés dotés d'une plage de sortie de tension non standard, des circuits de conditionnement de signal supplémentaires tels que des résistances personnalisées, des amplificateurs ou des diviseurs de tension peuvent être ajoutés à la carte. Ces adaptations garantissent que les signaux uniques des capteurs sont correctement acquis et traités par la carte.

• Personnalisation des entrées/sorties numériques: Les canaux d'entrée et de sortie numériques peuvent être adaptés pour s'interfacer avec des appareils numériques spécifiques du système. Dans une usine de fabrication dotée d'un système de verrouillage de sécurité personnalisé qui utilise des capteurs numériques avec des niveaux de tension ou des exigences logiques uniques, des décaleurs de niveau ou des circuits tampons supplémentaires peuvent être incorporés. Cela garantit une communication correcte entre le DS3800HRCA et ces composants.

• Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, la puissance absorbée du DS3800HRCA peut être adaptée. Par exemple, dans une plate-forme pétrolière offshore où l'alimentation électrique est soumise à d'importantes fluctuations de tension et à des distorsions harmoniques dues à l'infrastructure électrique complexe, des modules de conditionnement d'énergie personnalisés tels que des convertisseurs DC-DC ou des régulateurs de tension avancés peuvent être ajoutés à la carte. Ceux-ci garantissent que la carte reçoit une alimentation stable et appropriée, la protégeant des surtensions et maintenant son fonctionnement fiable.

• Modules complémentaires et extension:
  • Modules de surveillance améliorés: Pour améliorer les capacités de diagnostic et de surveillance du DS3800HRCA, des modules de capteurs supplémentaires peuvent être ajoutés. Dans une application de turbine à gaz où une surveillance plus détaillée de l'état des aubes est souhaitée, des capteurs supplémentaires tels que des capteurs de jeu aux extrémités des aubes, qui mesurent la distance entre les extrémités des aubes de la turbine et le carter, peuvent être intégrés. Les données de ces capteurs peuvent ensuite être traitées par la carte et utilisées pour une surveillance plus complète de l'état et une alerte précoce des problèmes potentiels liés aux pales.

• Modules d'extension de communication: Si le système industriel dispose d'une infrastructure de communication existante ou spécialisée avec laquelle le DS3800HRCA doit s'interfacer, des modules d'extension de communication personnalisés peuvent être ajoutés. Dans une centrale électrique dotée d'un ancien système SCADA (Supervisory Control and Data Acquisition) qui utilise un protocole de communication propriétaire pour certains de ses équipements existants, un module personnalisé peut être développé pour permettre au DS3800HRCA de communiquer avec cet équipement.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HRCA peut être personnalisé. Dans une centrale électrique située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des fonctionnalités anti-poussière améliorées, telles que des filtres à air et des joints, pour maintenir les composants internes de la carte propres. Des revêtements spéciaux peuvent être appliqués pour protéger le panneau des effets abrasifs des particules de poussière.

• Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte de commande peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son plage de température de fonctionnement optimale.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HRCA peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie.

• Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HRCA peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol.

Assistance et services :DS3800HRCA

Notre équipe d'assistance technique produit est disponible pour vous aider pour toute question ou problème que vous pourriez rencontrer avec votre autre produit. Nos services comprennent :

• Dépannage technique
• Mises à jour du logiciel et du micrologiciel
• Assistance garantie
• Formation et éducation sur les produits
• Services de réparation et de remplacement

Nous nous engageons à fournir un excellent service client et à garantir que votre autre produit répond à vos attentes. N'hésitez pas à nous contacter pour obtenir de l'aide.
