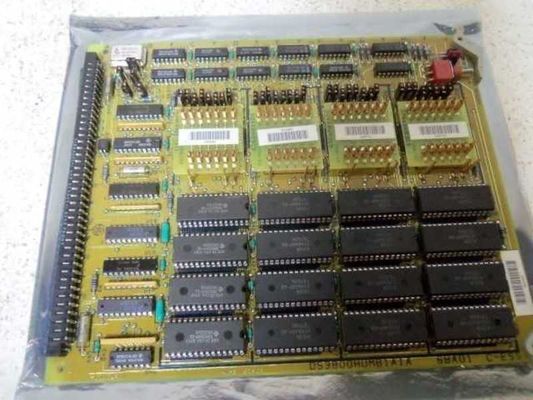

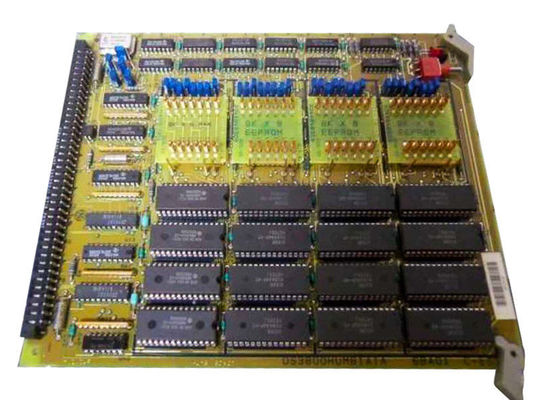

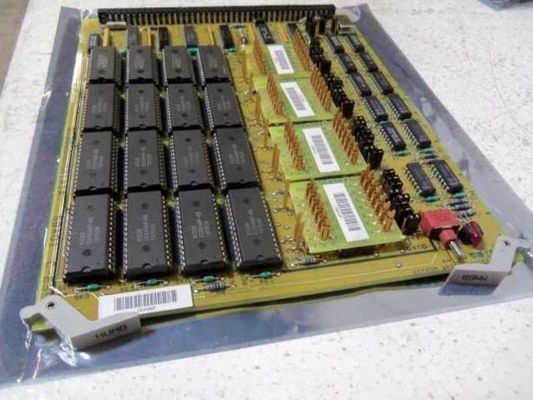

Panneau d'interface auxiliaire DS3800HUMB de General Electric pour le secteur industriel

Description du produit : DS3800HUMB

• Disposition générale: Le DS3800HUMB possède une disposition physique distincte conçue pour faciliter son intégration au sein du système de contrôle. Une extrémité de la carte est équipée de connecteurs modulaires qui lui permettent de s'interfacer avec d'autres composants du système Mark IV, garantissant ainsi un transfert de données et une communication transparents. À l'autre extrémité se trouve un levier de retenue qui joue un rôle crucial dans la fixation sécurisée de la carte dans sa position désignée à l'intérieur du variateur ou de l'armoire de commande.
• Composants et fonctionnalités de la carte: La carte est dotée d'un interrupteur à bascule de réinitialisation, qui constitue un moyen pratique pour réinitialiser les fonctions de la carte ou lancer certaines procédures de démarrage. De plus, un voyant rouge sert de repère visuel pour divers états de fonctionnement ou conditions d'erreur. Par exemple, il peut indiquer l'état de mise sous tension, la présence d'un défaut ou d'autres informations importantes qui peuvent être rapidement évaluées par les techniciens ou les opérateurs.

Fonctionnalité de base et rôle dans le système

• Stockage et gestion de la mémoire: En tant que carte mémoire, la fonction principale du DS3800HUMB est de fournir un stockage pour les données et programmes essentiels. Les modules EPROM installés dans la section Quad D offrent une solution de mémoire non volatile, ce qui signifie que les données qui y sont stockées sont conservées même lorsque l'alimentation est coupée. Ceci est essentiel pour garantir que le système de contrôle de la turbine à gaz puisse reprendre son fonctionnement avec les paramètres et les algorithmes corrects après une panne de courant ou un arrêt. La capacité de prendre en charge plusieurs modules EPROM permet de stocker une quantité importante de données, permettant le stockage d'algorithmes de contrôle complexes, de données d'étalonnage et d'enregistrements historiques liés au fonctionnement de la turbine.
• Interface d'entrée/sortie (E/S): La carte sert également d'interface importante pour les signaux d'entrée et de sortie au sein du système de contrôle Mark IV. Il dispose d'une variété d'interfaces d'E/S, y compris des entrées et sorties numériques et analogiques. Les entrées numériques peuvent recevoir des signaux provenant de capteurs tels que des interrupteurs de fin de course, des capteurs de proximité ou des indicateurs d'état numériques qui fournissent des informations sur l'état physique de divers composants du système de turbine à gaz. Par exemple, une entrée numérique peut indiquer si une vanne particulière est ouverte ou fermée. Les sorties numériques, quant à elles, peuvent être utilisées pour contrôler des composants tels que des relais, des voyants lumineux ou d'autres appareils numériques faisant partie de la configuration de contrôle de la turbine.

Capacités de communication

• Prise en charge du protocole: Le DS3800HUMB est conçu pour prendre en charge plusieurs protocoles de communication modernes, notamment EtherNet/IP, ProfiNet et DeviceNet. EtherNet/IP permet une intégration transparente avec les réseaux industriels basés sur Ethernet, permettant un échange de données efficace avec d'autres appareils, des systèmes de contrôle et d'acquisition de données (SCADA) ou des plates-formes de gestion au niveau de l'entreprise. Ce protocole est largement utilisé pour connecter différents composants dans les environnements d'automatisation industrielle et facilite la surveillance et le contrôle à distance du système de turbine à gaz.

Fonctions d'alimentation et de protection

• Entrée d'alimentation: La carte est conçue pour fonctionner avec une large plage de tension d'entrée, ce qui la rend adaptable aux différentes conditions d'alimentation pouvant être rencontrées dans divers environnements industriels. Cette flexibilité garantit qu'il peut recevoir de l'énergie de manière fiable à partir de différentes sources d'énergie, qu'il s'agisse d'un réseau stable ou d'un générateur sur site. La large plage de tension contribue également à maintenir un fonctionnement continu lors de fluctuations mineures de puissance, réduisant ainsi le risque d'arrêts inattendus dus à des problèmes d'alimentation.
• Protection contre les surtensions et les inversions de polarité: Pour protéger les composants électroniques sensibles de la carte contre les dommages potentiels liés à l'alimentation, le DS3800HUMB est équipé de fonctions de protection contre les surtensions et de protection contre l'inversion de polarité. La protection contre les surtensions intervient lorsque la tension d'alimentation entrante dépasse un certain seuil de sécurité, empêchant une tension excessive d'atteindre les circuits internes et de provoquer une défaillance des composants. La protection contre l'inversion de polarité garantit que si les connexions d'alimentation sont accidentellement inversées, les composants de la carte ne seront pas endommagés. Ces mécanismes de protection contribuent à la fiabilité et à la longévité globales de la carte, minimisant les besoins de réparations et de remplacements dus à des incidents liés à l'alimentation.

Caractéristiques opérationnelles et de programmation

• Installation et configuration: Le DS3800HUMB est conçu pour une installation rapide et simple dans l'entraînement du système de contrôle de la turbine à gaz. Les connecteurs modulaires et le levier de retenue facilitent l'insertion et la fixation de la carte dans sa position appropriée, réduisant ainsi le temps d'installation et le risque d'erreurs. Une fois installée, la configuration de la carte peut être ajustée à l'aide des cavaliers dans chaque quadrant, permettant une personnalisation basée sur les exigences spécifiques de l'application de contrôle de turbine.
• Flexibilité de programmation: La carte prend en charge plusieurs langages de programmation, notamment le diagramme à contacts, le diagramme de blocs fonctionnels et le texte structuré. Cette variété d’options de programmation répond aux différentes préférences de programmation et compétences des ingénieurs et des techniciens. Qu'un individu soit plus habitué à la représentation graphique des schémas à contacts pour le contrôle logique ou qu'il préfère le texte structuré plus textuel pour les algorithmes complexes, il peut utiliser le langage approprié pour programmer le DS3800HUMB. Cette flexibilité permet un développement et une personnalisation efficaces de la logique de contrôle du système de turbine à gaz, facilitant ainsi la mise en œuvre d'exigences de contrôle spécifiques et l'optimisation des performances de la turbine.
• Capacités de diagnostic: Le DS3800HUMB intègre des fonctionnalités de diagnostic robustes qui sont essentielles pour maintenir la fiabilité et la disponibilité du système de contrôle de la turbine à gaz. Il peut surveiller en permanence ses propres composants internes, les signaux d'entrée et de sortie et les liaisons de communication. Si des conditions anormales sont détectées, telles qu'un signal hors de portée, une panne de communication ou un dysfonctionnement d'un composant, la carte peut générer des messages d'erreur détaillés ou déclencher des alarmes. Ces capacités de diagnostic aident à identifier et à localiser rapidement la source des problèmes, permettant au personnel de maintenance de prendre rapidement des mesures correctives et de minimiser les temps d'arrêt.

Intégration et compatibilité globale du système

• Dans le système de contrôle Mark IV: En tant que partie intégrante du système de contrôle de turbine à gaz GE Speedtronic Mark IV, le DS3800HUMB est conçu pour fonctionner en harmonie avec les autres composants du système. Il échange des données et se coordonne avec d'autres cartes, contrôleurs et modules pour garantir le fonctionnement transparent de l'ensemble de l'architecture de contrôle de la turbine à gaz. Par exemple, il peut recevoir des valeurs de consigne d'un contrôleur central et fournir des informations sur l'état réel des appareils ou des processus connectés, permettant ainsi de mettre en œuvre efficacement des stratégies de contrôle en boucle fermée.
• Intégration de systèmes externes: Au-delà de son intégration au sein du système Mark IV, la prise en charge par la carte de plusieurs protocoles de communication facilite également son intégration avec des systèmes externes. Il peut s'interfacer avec d'autres systèmes d'automatisation industrielle, des systèmes SCADA ou des plateformes de gestion au niveau de l'entreprise. Cela permet un partage transparent des données et permet une surveillance et un contrôle plus larges des processus industriels à partir d'un emplacement centralisé, contribuant ainsi à l'efficacité et à l'optimisation opérationnelles globales.

Caractéristiques : DS3800HUMB

• Prise en charge des modules EPROM:
  • Extension de mémoire flexible: La présence de quatre sockets pour modules EPROM (Erasable Programmable Read-Only Memory) dans la section Quad D offre une flexibilité importante en termes d'extension de mémoire. Les utilisateurs peuvent installer différentes EPROM en fonction des exigences spécifiques de l'application, permettant ainsi une quantité personnalisable de stockage non volatile. Ceci est crucial pour stocker un large éventail de données, notamment le micrologiciel du système de contrôle de la turbine, les algorithmes de contrôle complexes, les paramètres d'étalonnage et les enregistrements opérationnels historiques. Par exemple, dans une turbine à gaz utilisée dans une centrale électrique avec des exigences spécifiques en matière de gestion de charge, des EPROM supplémentaires peuvent être utilisées pour stocker des algorithmes plus détaillés permettant d'optimiser la puissance de sortie dans différentes conditions de fonctionnement.
  • Conservation des données: Les EPROM fournissent un stockage non volatile fiable, ce qui signifie que les données qui y sont stockées restent intactes même lorsque l'alimentation est coupée. Cela garantit que le système de contrôle de la turbine à gaz peut reprendre son fonctionnement avec les paramètres et programmes corrects après une panne de courant, un arrêt ou un événement de maintenance. Il élimine le besoin de recharger les données critiques à chaque redémarrage du système, contribuant ainsi à la fiabilité globale et aux capacités de redémarrage rapide de la configuration de contrôle de la turbine.

• Caractéristiques d'entrée/sortie (E/S)

• Divers types d'interfaces d'E/S:
  • E/S numériques: La carte offre à la fois des canaux d'entrée et de sortie numériques. Les entrées numériques sont conçues pour recevoir des signaux binaires provenant de diverses sources, telles que des interrupteurs de fin de course, des capteurs de proximité ou des indicateurs d'état numériques au sein du système de turbine à gaz. Ces signaux peuvent transmettre des informations simples mais cruciales comme la position d'une vanne (ouverte ou fermée), l'état d'un verrouillage de sécurité ou l'achèvement d'un mouvement mécanique spécifique. Les sorties numériques, quant à elles, peuvent contrôler des composants tels que des relais, des voyants lumineux ou des affichages numériques. Par exemple, une sortie numérique peut alimenter un relais pour démarrer ou arrêter une pompe, ou allumer un voyant pour signaler une condition de fonctionnement particulière, permettant ainsi des actions marche/arrêt ou de contrôle binaires simples au sein du système.
  • E/S analogiques: En plus des E/S numériques, le DS3800HUMB dispose de canaux d'entrée et de sortie analogiques. Les entrées analogiques sont capables de gérer les signaux provenant de capteurs qui mesurent des paramètres physiques continus, tels que la température, la pression ou les débits dans la turbine à gaz. Ces capteurs émettent généralement des signaux de tension ou de courant, et les canaux d'entrée analogiques de la carte peuvent acquérir et numériser ces signaux avec précision avec une grande précision. Les sorties analogiques peuvent générer des signaux de commande sous forme de tension ou de courant pour piloter des actionneurs tels que des vannes ou des moteurs. Cela permet un contrôle précis du fonctionnement de la turbine, par exemple en ajustant la position d'un robinet de carburant en fonction de la température et de la pression mesurées dans la chambre de combustion pour optimiser le débit de carburant et l'efficacité de la combustion.
• Capacité élevée de traitement du signal:
  • Large plage de signaux: La carte peut gérer une large gamme de types et d'amplitudes de signaux d'entrée et de sortie. Pour les entrées analogiques, il peut accepter différentes plages de tension et de courant couramment utilisées dans les capteurs industriels, telles que 0 - 10 V, 4 - 20 mA, etc. Cette polyvalence lui permet de s'interfacer avec une large gamme de capteurs disponibles sur le marché, quel que soit leur type. caractéristiques de sortie spécifiques. De même, pour les sorties analogiques, il peut générer des signaux dans des plages appropriées pour piloter efficacement divers actionneurs, garantissant ainsi la compatibilité avec différents types d'équipements industriels nécessitant une entrée analogique pour leur fonctionnement.
  • Traitement précis du signal: Le DS3800HUMB est équipé de capacités de traitement du signal qui garantissent une numérisation précise des entrées analogiques et la génération de sorties analogiques précises. Il intègre des fonctionnalités telles que l'amplification, le filtrage et l'étalonnage du signal pour améliorer la qualité du signal et maintenir la précision. Par exemple, les signaux faibles des capteurs peuvent être amplifiés à un niveau approprié pour un traitement précis, et le bruit électrique peut être filtré pour éviter les interférences avec les signaux mesurés, ce qui permet d'obtenir des actions d'acquisition et de contrôle de données fiables.

• Fonctionnalités de communication

• Prise en charge multiprotocole:
  • EtherNet/IP: La prise en charge d'EtherNet/IP permet à la carte de s'intégrer de manière transparente aux réseaux industriels basés sur Ethernet. Ce protocole permet un échange de données rapide et efficace avec d'autres appareils, des systèmes de contrôle et d'acquisition de données (SCADA) ou des plates-formes de gestion au niveau de l'entreprise. Il est largement utilisé dans les contextes d’automatisation industrielle, facilitant la surveillance et le contrôle à distance du système de turbine à gaz. Par exemple, les exploitants de centrales peuvent accéder aux données de performances des turbines en temps réel à partir d'une salle de contrôle centralisée via EtherNet/IP, ce qui leur permet de prendre des décisions éclairées et d'ajuster les paramètres de fonctionnement selon leurs besoins.
  • ProfiNet: La compatibilité ProfiNet rend le DS3800HUMB hautement interopérable avec une vaste gamme d'appareils industriels. Il offre des fonctionnalités de diagnostic et de configuration, améliorant la gérabilité du réseau. Cela permet à la carte de communiquer avec d'autres composants compatibles ProfiNet au sein du système Mark IV et dans l'environnement d'automatisation d'usine plus large. Il permet une intégration facile du système de contrôle de la turbine à gaz avec d'autres processus d'automatisation, comme la coordination du fonctionnement de la turbine avec d'autres équipements dans une centrale électrique à cycle combiné.
  • AppareilNet: Grâce à la prise en charge de DeviceNet, la carte peut s'interfacer avec divers capteurs et actionneurs qui utilisent ce protocole. DeviceNet est connu pour sa simplicité et sa capacité à connecter des appareils ayant des exigences de communication relativement faibles. Cela offre une flexibilité dans la construction d'un système de contrôle complet et interconnecté autour de la turbine à gaz, s'adaptant à différents types d'équipements industriels pouvant avoir des préférences ou des limitations de communication spécifiques.
• Capacités de communication améliorées:
  • Échange de données et coordination: Les multiples protocoles de communication pris en charge par le DS3800HUMB permettent un échange de données et une coordination efficaces entre les différents composants du système de contrôle de la turbine à gaz et les systèmes externes. Il peut recevoir des commandes et des valeurs de consigne d'un contrôleur central et fournir des informations sur l'état réel de la turbine et de ses processus associés. Cette communication bidirectionnelle est essentielle pour mettre en œuvre des stratégies de contrôle en boucle fermée, garantissant que la turbine fonctionne de manière optimale et répond efficacement aux changements de conditions de fonctionnement ou de commandes de contrôle.
  • Surveillance et contrôle à distance: La capacité de communiquer via ces protocoles facilite également la surveillance et le contrôle à distance de la turbine à gaz. Le personnel de maintenance peut accéder à distance aux informations de diagnostic, surveiller les tendances de performances et même apporter des ajustements au système de contrôle si nécessaire. Cela réduit le besoin de présence sur site pour les contrôles de routine et les ajustements mineurs, améliorant ainsi l’efficacité opérationnelle et réduisant les coûts de maintenance.

• Fonctions d'alimentation et de protection

• Large plage d'entrée de tension:
  • Adaptabilité de l'alimentation électrique: La carte est conçue pour fonctionner avec une large plage de tension d'entrée, ce qui la rend hautement adaptable aux différentes conditions d'alimentation rencontrées dans divers environnements industriels. Que la source d'alimentation soit un réseau stable avec des fluctuations de tension mineures ou un générateur sur site avec une puissance potentiellement plus variable, le DS3800HUMB peut recevoir de l'énergie de manière fiable. Cette flexibilité minimise le risque d'arrêts inattendus dus à des problèmes d'alimentation et garantit un fonctionnement continu du système de contrôle de la turbine à gaz, contribuant ainsi à la disponibilité et à la fiabilité globales de la turbine.
  • Compatibilité des sources d'alimentation: La large plage de tension permet à la carte d'être intégrée dans différentes infrastructures d'alimentation électrique sans avoir besoin d'un conditionnement d'énergie étendu ou d'un équipement de conversion de tension supplémentaire dans de nombreux cas. Cela simplifie le processus d'installation et réduit la complexité et les coûts associés à la garantie d'une alimentation électrique appropriée du système de contrôle.
• Protection contre les surtensions et les inversions de polarité:
  • Protection des composants: L'inclusion de fonctions de protection contre les surtensions et les inversions de polarité protège les composants électroniques sensibles de la carte contre les dommages potentiels liés à l'alimentation. La protection contre les surtensions entre en jeu lorsque la tension d'alimentation entrante dépasse un certain seuil de sécurité, empêchant une tension excessive d'atteindre les circuits internes et de provoquer une défaillance des composants. La protection contre l'inversion de polarité garantit que si les connexions d'alimentation sont accidentellement inversées, les composants de la carte ne seront pas endommagés. Ces mécanismes de protection améliorent la durabilité et la longévité de la carte, réduisant ainsi le risque de réparations ou de remplacements coûteux dus à des incidents d'alimentation électrique.
  • Stabilité du système: En protégeant contre les problèmes liés à l'alimentation, ces fonctionnalités contribuent à la stabilité globale du système de contrôle de la turbine à gaz. Une alimentation instable ou des connexions électriques incorrectes peuvent entraîner un comportement erratique du système de contrôle, affectant les performances de la turbine et pouvant potentiellement entraîner des risques pour la sécurité. La protection contre les surtensions et les inversions de polarité aide à maintenir un environnement d'alimentation stable pour la carte, garantissant ainsi un fonctionnement cohérent et fiable.

• Fonctionnalités de programmation et de personnalisation

• Prise en charge de la programmation multilingue:
  • Flexibilité de programmation: Le DS3800HUMB prend en charge plusieurs langages de programmation, notamment le diagramme à contacts, le diagramme de blocs fonctionnels et le texte structuré. Cette variété d’options de programmation répond aux différentes préférences de programmation et compétences des ingénieurs et des techniciens. Pour ceux qui sont plus familiers avec la représentation graphique et la logique intuitive des schémas à contacts, il constitue un moyen simple de mettre en œuvre une logique de contrôle pour des commandes marche/arrêt simples ou des opérations séquentielles de base. D'autre part, le langage de texte structuré convient aux algorithmes plus complexes et aux calculs mathématiques requis pour les stratégies de contrôle avancées, telles que l'optimisation des performances de la turbine à gaz en fonction de plusieurs paramètres d'entrée.
  • Développement efficace: La possibilité de choisir parmi différents langages de programmation permet un développement et une personnalisation efficaces de la logique de contrôle du système de turbine à gaz. Les ingénieurs peuvent utiliser le langage qui répond le mieux aux exigences spécifiques de l'application, réduisant ainsi le temps de développement et facilitant la mise en œuvre et le test de nouvelles stratégies de contrôle ou de modifications de celles existantes. Cette flexibilité encourage également l'innovation et l'optimisation dans la conception du système de contrôle, car elle permet l'incorporation de différentes techniques et approches de programmation.
• Configurable via des cavaliers:
  • Personnalisation: La carte est divisée en quatre sections (Quad A, Quad B, Quad C et Quad D), chacune avec son propre jeu de cavaliers. Ces cavaliers constituent un moyen pratique de configurer le traitement au sein de chaque section en fonction des besoins spécifiques de l'application. Par exemple, les utilisateurs peuvent définir différents paramètres liés à la gestion des signaux d'entrée/sortie, aux paramètres de communication ou aux options de traitement interne en ajustant les positions des cavaliers. Cela permet d'affiner le comportement de la carte pour répondre aux exigences uniques du système de contrôle de la turbine à gaz, telles que la configuration de canaux d'entrée numériques spécifiques pour certains types de capteurs ou l'activation/désactivation de certaines fonctionnalités de communication en fonction de la configuration du réseau.
  • Adaptabilité: La fonction de configuration des cavaliers rend le DS3800HUMB adaptable à différents scénarios de fonctionnement et exigences de contrôle. À mesure que l'application de la turbine à gaz ou l'environnement industriel environnant évoluent, les cavaliers peuvent être facilement ajustés pour modifier la fonctionnalité de la carte sans qu'il soit nécessaire de procéder à des modifications matérielles importantes ou à une reprogrammation logicielle. Cela simplifie le processus de personnalisation du système de contrôle pour répondre aux demandes opérationnelles évolutives.

• Fonctionnalités de diagnostic

• Autosurveillance complète:
  • Vérifications des composants internes: La carte intègre des capacités de diagnostic robustes qui lui permettent de surveiller en permanence ses propres composants internes. Il peut vérifier l'état de divers circuits, puces et connecteurs, en détectant des problèmes tels que des pannes de composants, des courts-circuits électriques ou des niveaux de tension anormaux. Par exemple, il peut surveiller la température des composants critiques et la comparer aux plages de fonctionnement normales, déclenchant une alarme si la température dépasse les limites de sécurité. Cette surveillance proactive permet d'identifier les problèmes potentiels avant qu'ils ne s'aggravent et ne provoquent des perturbations importantes du système de contrôle de la turbine à gaz.
  • Surveillance des signaux: En plus de surveiller les composants internes, le DS3800HUMB peut également surveiller de près les signaux d'entrée et de sortie. Il vérifie l'intégrité des signaux numériques et analogiques reçus des capteurs et envoyés aux actionneurs. Si un signal est hors de portée, déformé ou manquant, la carte peut générer des messages d'erreur détaillés ou déclencher des alarmes. Cela garantit que des données précises sont utilisées pour les décisions de contrôle et que les actionneurs reçoivent les commandes appropriées, contribuant ainsi au fonctionnement fiable de la turbine à gaz.
• Rapport d'erreur et alarme:
  • Messages d'erreur détaillés: Lorsqu'un problème est détecté, la carte est capable de générer des messages d'erreur détaillés qui fournissent des informations précieuses sur la nature du problème. Ces messages peuvent inclure des détails tels que le composant ou le signal affecté, le type d'erreur (par exemple, signal hors de portée, échec de communication, dysfonctionnement du matériel) et toute donnée pertinente pouvant aider au diagnostic et à la résolution du problème. Par exemple, si un signal d'entrée analogique provenant d'un capteur de température est systématiquement inférieur à la plage attendue, le message d'erreur peut indiquer l'ID du capteur, la valeur du signal mesuré et la plage attendue, aidant ainsi le personnel de maintenance à identifier rapidement la source du problème.
  • Déclenchement d'alarme: Le DS3800HUMB peut déclencher des alarmes pour alerter les opérateurs ou le personnel de maintenance lorsqu'une condition anormale est détectée. Ces alarmes peuvent être visuelles, comme l'activation du voyant rouge sur le tableau, ou sonores, en fonction de la configuration globale du système de contrôle. La capacité d'informer rapidement le personnel concerné des problèmes permet des temps de réponse rapides, réduisant ainsi les temps d'arrêt et minimisant l'impact des problèmes sur le fonctionnement de la turbine à gaz.

Paramètres techniques : DS3800HUMB

Applications : DS3800HUMB

• Centrales électriques à turbine à gaz:
  • Contrôle et surveillance des turbines: Dans les centrales électriques à turbine à gaz, le DS3800HUMB joue un rôle crucial dans le contrôle et la surveillance globale du fonctionnement de la turbine à gaz. Il stocke les algorithmes de contrôle et les données d'étalonnage nécessaires dans ses modules EPROM pour assurer un contrôle précis des paramètres tels que l'injection de carburant, l'admission d'air et les processus de combustion. Par exemple, les algorithmes de contrôle stockés dans la mémoire peuvent ajuster le débit de carburant en fonction de la vitesse, de la température et des conditions de charge de la turbine afin d'optimiser la puissance et l'efficacité. Les canaux d'entrée analogiques et numériques de la carte reçoivent des signaux provenant de divers capteurs tels que des capteurs de température dans la chambre de combustion, des capteurs de pression dans les conduits d'admission d'air et des capteurs de vitesse sur l'arbre de la turbine. Sur la base de ces données d'entrée, le système de contrôle mis en œuvre sur le DS3800HUMB prend des décisions et envoie des commandes via ses canaux de sortie numériques et analogiques à des actionneurs tels que des vannes de carburant, des aubes de compresseur et des entraînements à vitesse variable pour maintenir un fonctionnement stable et efficace de la turbine à gaz.
  • Enregistrement des données et analyse historique: Les capacités de mémoire de la carte, notamment avec les modules EPROM, permettent l'enregistrement des données de paramètres opérationnels importants au fil du temps. Ces données historiques peuvent être utilisées pour l'analyse des performances, la maintenance prédictive et le dépannage. Par exemple, les opérateurs peuvent examiner les tendances passées de température, les niveaux de vibrations ou les variations de puissance de sortie pour identifier des modèles susceptibles d'indiquer des problèmes potentiels ou pour optimiser les calendriers de maintenance. En analysant ces données enregistrées, ils peuvent détecter les premiers signes d'usure des composants, tels que des changements progressifs de température ou de pression, et prendre des mesures préventives pour éviter les pannes inattendues et prolonger la durée de vie de la turbine à gaz.
  • Intégration au réseau et communication: La prise en charge par le DS3800HUMB des protocoles de communication tels qu'EtherNet/IP, ProfiNet et DeviceNet permet une intégration transparente avec les systèmes de contrôle de surveillance et d'acquisition de données (SCADA) du réseau électrique et d'autres plates-formes de gestion du réseau. Il peut transmettre des données en temps réel sur la production d'électricité, l'état et les paramètres de fonctionnement de la turbine à gaz aux opérateurs du réseau, facilitant ainsi une intégration efficace du réseau et un équilibrage de la charge. En cas de perturbations du réseau ou de changements dans la demande d'énergie, la carte peut recevoir des commandes du centre de contrôle du réseau pour ajuster la puissance de sortie de la turbine à gaz en conséquence, garantissant ainsi la stabilité du réseau et une alimentation électrique fiable.

Applications de processus industriels

• Raffineries et usines pétrochimiques:
  • Contrôle des équipements entraînés par turbine: De nombreuses raffineries et usines pétrochimiques utilisent des turbines à gaz pour entraîner des compresseurs, des pompes et d'autres équipements critiques pour des processus tels que le raffinage du pétrole brut, la séparation des produits et la synthèse chimique. Le DS3800HUMB est utilisé pour contrôler ces unités entraînées par turbine. Ses entrées numériques et analogiques reçoivent des signaux liés aux conditions de fonctionnement de l'équipement, comme la pression et les débits des fluides traités, ainsi que la vitesse et la température de la turbine elle-même. Sur la base de ces informations, le système de contrôle de la carte ajuste le fonctionnement de la turbine et des équipements connectés via ses canaux de sortie. Par exemple, il peut contrôler la vitesse d'un compresseur entraîné par une turbine à gaz pour maintenir la pression requise dans un pipeline destiné au transport de produits raffinés ou ajuster le fonctionnement d'une pompe pour garantir le bon débit de produits chimiques dans un processus de réaction.
  • Optimisation et sécurité des processus: Les capacités de mémoire et de programmation du DS3800HUMB permettent de mettre en œuvre des stratégies de contrôle personnalisées pour optimiser les processus industriels. Les opérateurs peuvent stocker des algorithmes spécifiques dans les modules EPROM pour maximiser l'efficacité du processus global, en tenant compte de facteurs tels que la consommation d'énergie, la qualité du produit et le débit de production. De plus, les fonctionnalités de diagnostic de la carte contribuent à la sécurité des processus en surveillant en permanence la turbine et l'équipement pour déceler des conditions anormales. Si un paramètre critique dépasse les limites de sécurité ou si un capteur tombe en panne, la carte peut déclencher des alarmes et prendre les mesures appropriées, telles que l'arrêt de l'équipement entraîné par turbine pour éviter des accidents ou des dommages à l'infrastructure du processus.
• Usines de fabrication de produits chimiques:
  • Contrôle des réacteurs chimiques: Dans la fabrication chimique, où un contrôle précis des conditions de réaction est essentiel pour la qualité des produits et la sécurité des processus, le DS3800HUMB peut être utilisé pour contrôler des agitateurs, des mélangeurs ou des échangeurs de chaleur entraînés par des turbines à gaz associés à des réacteurs chimiques. Ses entrées analogiques reçoivent des données de température, de pression et de débit provenant de capteurs situés dans le système du réacteur, et les algorithmes de contrôle stockés dans la mémoire de la carte utilisent ces informations pour ajuster le fonctionnement de l'équipement entraîné par la turbine. Par exemple, il peut contrôler la vitesse d'un agitateur pour assurer un mélange correct des réactifs ou réguler l'apport de chaleur d'un échangeur de chaleur à turbine pour maintenir la température de réaction souhaitée.
  • Arrêt d'urgence et prévention des risques: Les capacités de diagnostic et de déclenchement d'alarmes du DS3800HUMB sont cruciales dans les usines chimiques pour prévenir les situations dangereuses. En cas de fuite chimique, d'augmentation soudaine de pression ou de toute autre condition anormale détectée par les capteurs connectés à la carte, il peut exécuter rapidement une procédure d'arrêt d'urgence en envoyant des signaux via ses canaux de sortie numériques pour arrêter la turbine à gaz et équipements associés. Cela aide à contenir le danger et à protéger le personnel de l’usine, l’équipement et l’environnement.

Applications marines

• Propulsion des navires et production d’électricité:
  • Systèmes de propulsion de turbines à gaz: Dans les navires modernes, en particulier ceux des secteurs naval et commercial à grande vitesse, les turbines à gaz sont de plus en plus utilisées pour la propulsion en raison de leur rapport puissance/poids élevé et de leurs temps de démarrage rapides. Le DS3800HUMB est utilisé pour contrôler et surveiller les systèmes de propulsion à turbine à gaz du navire. Ses entrées numériques et analogiques collectent des données sur des paramètres tels que la vitesse de la turbine, la température des gaz d'échappement et la consommation de carburant, tandis que ses canaux de sortie contrôlent des composants tels que les systèmes d'injection de carburant, les mécanismes de pas d'hélice (le cas échéant) et d'autres actionneurs liés au système de propulsion. Cela permet un contrôle précis de la vitesse et de la maniabilité du navire, garantissant ainsi un fonctionnement efficace et sûr pendant les voyages.
  • Production d'énergie auxiliaire: Sur les navires, les turbines à gaz sont également utilisées pour générer de l'énergie auxiliaire pour les systèmes embarqués tels que l'éclairage, la ventilation et l'électronique. Le DS3800HUMB aide à contrôler ces turbines de puissance auxiliaires en recevant des signaux liés à la demande de puissance des différents systèmes embarqués et en ajustant le fonctionnement de la turbine en conséquence. Il peut communiquer avec d'autres systèmes de bord via ses protocoles de communication pris en charge pour garantir une alimentation électrique stable quelles que soient les conditions de fonctionnement du navire, telles que les changements de charge ou les variations de vitesse et d'orientation du navire.

Applications de chauffage et de refroidissement urbains

• Refroidisseurs et réchauffeurs à turbine: Dans les systèmes de chauffage et de refroidissement urbains qui utilisent des turbines à gaz pour entraîner des refroidisseurs (pour le refroidissement) ou des réchauffeurs (pour le chauffage), le DS3800HUMB est utilisé pour surveiller et contrôler le fonctionnement de ces turbines. En fonction des exigences de température et de charge du quartier, le système de contrôle du conseil ajuste la puissance des turbines et le fonctionnement des équipements de chauffage ou de refroidissement connectés. Par exemple, dans un système de refroidissement urbain pendant la demande estivale de pointe, le DS3800HUMB peut recevoir des signaux des capteurs de température du quartier et utiliser les algorithmes de contrôle stockés pour augmenter la puissance des refroidisseurs à turbine, garantissant ainsi un refroidissement efficace des bâtiments de la zone. . De même, dans un système de chauffage urbain, pendant les périodes froides, il peut réguler le fonctionnement des radiateurs à turbine pour maintenir les températures intérieures souhaitées dans les bâtiments desservis.

Intégration des énergies renouvelables

• Systèmes d'alimentation hybrides: Dans les systèmes électriques hybrides combinant des turbines à gaz avec des sources d'énergie renouvelables comme des éoliennes ou des panneaux solaires, le DS3800HUMB peut jouer un rôle dans la coordination du fonctionnement des différents composants de production d'électricité. Il peut stocker des algorithmes de contrôle pour optimiser le fonctionnement combiné de ces diverses sources d'énergie en fonction de facteurs tels que les conditions météorologiques, la demande d'énergie et les niveaux de stockage d'énergie. Par exemple, pendant les périodes de faible production d'énergie éolienne ou solaire, la carte peut contrôler la turbine à gaz pour augmenter sa puissance afin de répondre à la demande globale de puissance du système. Il peut également communiquer avec les systèmes de stockage d'énergie (tels que les batteries) pour gérer les processus de charge et de décharge, garantissant ainsi une alimentation électrique stable et fiable au réseau ou aux charges locales.

Personnalisation : DS3800HUMB

• Personnalisation de l'algorithme de contrôle:
  • Optimisation spécifique à la turbine: En fonction des caractéristiques spécifiques de la turbine à gaz et de son application, les algorithmes de contrôle implémentés sur le DS3800HUMB peuvent être personnalisés. Par exemple, dans une turbine à gaz utilisée pour un processus industriel particulier avec des modèles de charge ou des exigences d'efficacité spécifiques, des algorithmes personnalisés peuvent être développés pour optimiser la relation entre les signaux d'entrée des capteurs (comme la température, la pression et la vitesse) et les commandes de sortie vers les actionneurs ( tels que les vannes de carburant et les aubes du compresseur). Dans un système de propulsion marin à turbine à gaz où une accélération rapide et un contrôle précis de la vitesse sont cruciaux pour les manœuvres du navire, le logiciel peut être programmé avec des algorithmes qui donnent la priorité aux changements rapides et fluides de la vitesse de la turbine tout en prenant également en compte des facteurs tels que le poids du navire, les conditions de l'eau et les paramètres souhaités. taux d'accélération.
  • Intégration des processus: Dans les processus industriels où le DS3800HUMB fait partie d'un système plus vaste, le logiciel peut être personnalisé pour s'intégrer de manière transparente à d'autres processus. Par exemple, dans une usine de fabrication de produits chimiques où plusieurs réactions se déroulent en séquence et sont alimentées par des turbines à gaz, le logiciel de contrôle peut être programmé pour communiquer et se coordonner avec d'autres systèmes de contrôle de processus. Il peut recevoir des signaux liés à la progression des réactions en amont et ajuster ses signaux de contrôle de sortie en conséquence pour optimiser l'ensemble du processus de production. Cela pourrait impliquer de synchroniser le fonctionnement des pompes, des vannes et des agitateurs en fonction de la cinétique et des exigences des réactions chimiques.
  • Détection et traitement des défauts: Le logiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différentes applications peuvent avoir des modes de défaillance distincts ou des composants plus sujets aux problèmes. Dans une centrale électrique à cycle combiné, si la turbine à gaz subit un type particulier de vibration mécanique susceptible d'affecter ses performances ou sa durée de vie, le micrologiciel peut être programmé pour surveiller de près les signaux d'entrée des capteurs connectés au DS3800HUMB ainsi que des capteurs de vibrations. Si des vibrations anormales sont détectées, cela peut déclencher des actions spécifiques telles que la réduction de la charge de la turbine, alerter les opérateurs de l'usine avec des informations de diagnostic détaillées et suggérer d'éventuelles mesures correctives comme la vérification de l'équilibre de l'arbre de la turbine ou de l'état des roulements.
  • Personnalisation du protocole de communication: Pour s'intégrer aux systèmes de contrôle industriels existants pouvant utiliser différents protocoles de communication, le logiciel du DS3800HUMB peut être mis à jour. Par exemple, si une usine de fabrication dispose d'un équipement existant qui communique via un protocole série propriétaire, le micrologiciel de la carte peut être modifié pour prendre en charge ce protocole. Cela permet un échange de données transparent entre le DS3800HUMB et l'équipement plus ancien, permettant une utilisation et une intégration continues au sein du système de production global. Dans les applications visant à se connecter aux technologies émergentes comme l'Internet des objets (IoT) ou les plateformes de surveillance basées sur le cloud, le logiciel peut être amélioré pour fonctionner avec des protocoles tels que MQTT (Message Queuing Telemetry Transport) ou les API RESTful. Cela permet une surveillance à distance, une analyse des données et un contrôle efficaces à partir de systèmes externes, permettant une meilleure intégration avec des stratégies plus larges de gestion et d'optimisation au niveau de l'entreprise.

Personnalisation du matériel

• Personnalisation des E/S:
  • Sélection et extension du module d'E/S: En fonction des exigences spécifiques d'une application, les utilisateurs peuvent choisir différentes combinaisons de modules d'E/S pour le DS3800HUMB. Par exemple, si un processus industriel particulier nécessite un grand nombre d'entrées analogiques pour surveiller les capteurs de température, de pression et de débit, mais moins de sorties numériques, des modules d'entrées analogiques supplémentaires peuvent être ajoutés tout en réduisant le nombre de modules de sorties numériques. À l’inverse, dans un système de contrôle pour un bras robotique où le contrôle numérique précis de plusieurs actionneurs est crucial, davantage de modules de sortie numériques peuvent être incorporés. Des cartes d'extension d'E/S externes peuvent également être utilisées pour augmenter le nombre total de canaux d'E/S disponibles si la configuration standard du DS3800HUMB est insuffisante. Cela permet une expansion transparente des capacités de surveillance et de contrôle du système pour accueillir davantage de capteurs et d'actionneurs selon les besoins.
  • Conditionnement et protection du signal: Les canaux d'entrée peuvent être personnalisés avec des circuits de conditionnement de signal spécifiques. Dans les applications où les capteurs sont situés dans des environnements électriquement bruyants, des filtres personnalisés peuvent être ajoutés aux canaux d'entrée analogiques pour supprimer les interférences et améliorer la qualité du signal. Par exemple, dans un système de surveillance d'une infrastructure ferroviaire où les capteurs de voie sont exposés aux interférences électromagnétiques du passage des trains, des filtres coupe-bande conçus sur mesure peuvent être intégrés pour supprimer des fréquences de bruit spécifiques. De plus, des circuits de protection améliorés peuvent être ajoutés aux entrées et sorties numériques pour se protéger contre les transitoires de tension plus élevées ou les surtensions électriques qui pourraient être présentes dans certains environnements industriels.
• Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, l'entrée d'alimentation du DS3800HUMB peut être adaptée. Par exemple, dans une plate-forme pétrolière offshore où l'alimentation électrique est soumise à d'importantes fluctuations de tension et à des distorsions harmoniques dues à l'infrastructure électrique complexe et à l'utilisation de générateurs, des modules de conditionnement d'énergie personnalisés tels que des convertisseurs DC-DC dotés de capacités avancées de régulation de tension et de filtrage peuvent être ajouté. Ceux-ci garantissent que la carte reçoit une alimentation stable et propre, la protégeant des surtensions et maintenant son fonctionnement fiable. Dans un site de production d'énergie solaire éloigné où l'énergie générée par les panneaux solaires est stockée dans des batteries et où les niveaux de tension varient en fonction de l'état de charge de la batterie, une personnalisation similaire de l'entrée de puissance peut être effectuée pour rendre le DS3800HUMB compatible avec l'alimentation électrique disponible et fonctionner. optimale dans ces conditions.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans des environnements industriels extrêmement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, d'exposition à des produits chimiques ou des températures extrêmes, le boîtier physique du DS3800HUMB peut être personnalisé. Dans une centrale électrique située dans le désert où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des caractéristiques anti-poussière améliorées telles que des filtres à air à haute efficacité, des joints scellés et un boîtier extérieur robuste pour garder les composants internes propres. Des revêtements spéciaux peuvent être appliqués sur le panneau et ses composants pour le protéger contre les effets abrasifs des particules de poussière. Dans une usine de traitement chimique où il existe un risque d'éclaboussures et de fumées chimiques, l'enceinte peut être réalisée à partir de matériaux résistants à la corrosion chimique, comme l'acier inoxydable ou des composites plastiques spécialisés. Il peut également être scellé pour empêcher toute substance nocive d'atteindre les composants internes, et des systèmes de ventilation supplémentaires peuvent être intégrés pour gérer toute accumulation de gaz potentiellement explosifs ou nocifs.
  • Gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son état optimal. plage de température de fonctionnement. Dans les environnements froids comme les sites d'exploration pétrolière et gazière de l'Arctique, des éléments chauffants ou une isolation peuvent être ajoutés au boîtier pour garantir que le DS3800HUMB démarre et fonctionne de manière fiable même à des températures glaciales.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HUMB peut être personnalisé pour répondre à ces demandes spécifiques. Cela pourrait impliquer l'utilisation de matériaux durcis aux radiations pour les composants de la carte, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée. Par exemple, des alimentations redondantes et plusieurs couches de détection et de correction des erreurs dans le logiciel peuvent être intégrées pour se conformer aux exigences de sécurité élevées du secteur. De plus, un blindage électromagnétique amélioré peut être appliqué pour protéger contre toute interférence potentielle qui pourrait affecter le fonctionnement de la carte dans l'environnement nucléaire.
  • Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations strictes concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HUMB peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour disposer de fonctionnalités améliorées d’isolation des vibrations, telles que l’utilisation de supports anti-choc et de matériaux d’amortissement spécialisés. La carte peut également être modifiée avec une meilleure protection contre les interférences électromagnétiques, y compris des mesures de blindage et de filtrage pour garantir un fonctionnement fiable pendant le vol. Dans une application de groupe auxiliaire de puissance (APU) d'avion, le DS3800HUMB devrait se conformer à des normes aéronautiques strictes en matière de qualité et de performances afin de garantir la sécurité et l'efficacité de l'APU et des systèmes associés. Cela pourrait impliquer l’utilisation de composants légers et de haute fiabilité, ainsi que la soumission à des procédures rigoureuses de tests et de certification spécifiques à l’industrie aérospatiale.
