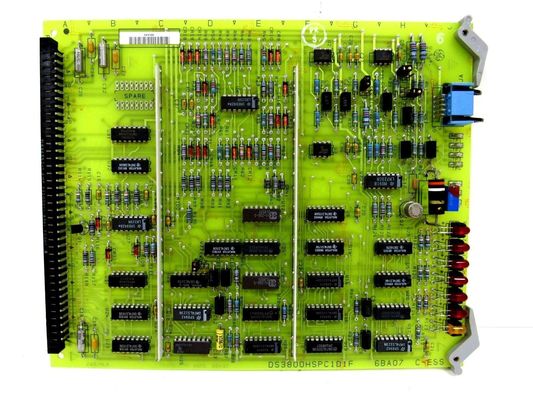

Panneau d'interface auxiliaire DS3800HSPC de General Electric pour les applications industrielles

Description du produit : DS3800HSPC

• Taille et dimensions: Le DS3800HSPC a une conception physique relativement compacte. Il mesure environ 8,25 cm de hauteur et 4,25 cm de largeur. Avec ces dimensions, il est conçu pour s'adapter parfaitement à l'armoire de commande ou à l'enceinte du système de commande de la turbine à gaz, occupant un espace raisonnable tout en permettant une installation et une intégration efficaces avec d'autres composants. Sa taille le rend également pratique pour les procédures de maintenance et de remplacement en cas de besoin.
• Poids: Pesant environ 2 livres (environ 0,9 kilogramme), il est suffisamment léger pour être facilement manipulé lors de l'installation, du retrait ou de toute manipulation nécessaire dans l'environnement industriel. Le poids relativement faible a également des implications sur l'intégrité structurelle globale du rack ou de l'armoire d'équipement dans lequel il est monté, réduisant ainsi les contraintes mécaniques sur la structure de montage.

Aperçu fonctionnel

• Fonction principale: La fonction principale du DS3800HSPC est de recueillir des informations précises sur la vitesse et la position liées à l'arbre de la turbine à gaz et de fournir ces données au système de contrôle global. Ces informations sont vitales pour réguler le fonctionnement de la turbine à gaz, car elles permettent au système de contrôle de prendre des décisions éclairées concernant l'injection de carburant, l'admission d'air et d'autres paramètres clés pour garantir des performances, une stabilité et une sécurité optimales.
• Intégration du capteur: La carte est équipée de capteurs spécialement conçus pour mesurer la vitesse de rotation et la position de l'arbre de la turbine. Ces capteurs s'appuient sur des technologies avancées telles que des codeurs magnétiques ou des codeurs optiques. Les codeurs magnétiques fonctionnent en détectant les changements dans les champs magnétiques lorsque l'arbre tourne, tandis que les codeurs optiques utilisent la lumière pour mesurer le déplacement angulaire et la vitesse de rotation. Le choix du type de codeur dépend de divers facteurs tels que la précision requise, les conditions environnementales et les exigences de conception spécifiques du système de turbine à gaz.

Traitement et conditionnement du signal

• Amplification des signaux: Les signaux obtenus à partir des capteurs du DS3800HSPC sont généralement assez faibles et nécessitent une amplification pour pouvoir être traités par le système de contrôle. La carte intègre des circuits d'amplification de signal dédiés qui augmentent l'amplitude de ces signaux à un niveau qui peut être détecté avec précision et utilisé par les étapes suivantes du système de contrôle. Ce processus d'amplification est soigneusement calibré pour garantir que la force du signal se situe dans la plage appropriée sans introduire de distorsion ou de bruit.
• Conditionnement du signal: En plus de l'amplification, la carte effectue également le conditionnement du signal. Cela implique des tâches telles que le filtrage du bruit électrique et des interférences pouvant être présentes dans l'environnement industriel où fonctionne la turbine à gaz. En utilisant des composants tels que des condensateurs, des inductances et des filtres, la carte peut supprimer les fréquences indésirables et améliorer la qualité des signaux. De plus, il peut ajuster les niveaux de signal, le décalage et d'autres caractéristiques pour répondre aux exigences d'entrée des unités de traitement du système de contrôle.

Fonctionnalités de redondance et de tolérance aux pannes

• Capteurs redondants: Pour améliorer la fiabilité et garantir une mesure continue et précise de la vitesse et de la position de la turbine, le DS3800HSPC est souvent équipé de capteurs redondants. Plusieurs capteurs sont utilisés pour mesurer les mêmes paramètres et leurs signaux sont comparés en permanence. En cas de panne d'un capteur ou de fourniture de données incohérentes, le système de contrôle peut s'appuyer sur les capteurs restants pour maintenir un fonctionnement précis. Cette redondance contribue à minimiser le risque que des informations incorrectes sur la vitesse ou la position soient transmises au système de contrôle, ce qui pourrait entraîner des performances sous-optimales de la turbine, voire des risques pour la sécurité.
• Circuits de tolérance aux pannes: La carte intègre des circuits sophistiqués de tolérance aux pannes conçus pour détecter et gérer divers types d'erreurs ou de défauts. Par exemple, en cas de dysfonctionnement d'un capteur, ces circuits peuvent identifier rapidement le problème et passer automatiquement à un autre capteur ou mettre en œuvre une stratégie de mesure de secours. Ils peuvent également détecter des problèmes tels que des courts-circuits électriques, des circuits ouverts ou des modèles de signaux anormaux et prendre les mesures correctives appropriées. Cela peut impliquer l'envoi d'un message d'erreur au système de contrôle, le déclenchement d'une alarme pour les opérateurs ou le lancement d'un processus d'auto-guérison si possible.

Capacités de diagnostic

• Autosurveillance: Le DS3800HSPC dispose de fonctions de diagnostic intégrées qui lui permettent de surveiller en permanence sa propre santé et ses performances. Il peut effectuer des autovérifications internes sur divers composants, notamment les capteurs, les circuits de traitement du signal et tous les microprocesseurs ou unités logiques associés. En évaluant régulièrement son propre état, il peut détecter les premiers signes de dégradation des composants, de problèmes électriques ou d'autres problèmes susceptibles d'affecter la précision des mesures de vitesse et de position.
• Rapport d'erreur: Lorsqu'un problème est détecté, la carte est capable de générer des rapports d'erreurs détaillés. Ces rapports peuvent être communiqués au système de contrôle principal, où ils sont présentés aux opérateurs ou au personnel de maintenance. Les rapports d'erreur incluent généralement des informations sur la nature du problème, le composant ou le capteur spécifique impliqué, ainsi que toutes les données pertinentes pouvant aider à diagnostiquer et à résoudre rapidement le problème. Par exemple, cela peut indiquer quel capteur présente une lecture de signal anormale ou s'il y a un problème avec un circuit de traitement de signal particulier.

Environnement d'exploitation et compatibilité

• Plage de température: Le DS3800HSPC est conçu pour fonctionner dans une plage de températures spécifique de -33°C à 56°C. Cette gamme lui permet de fonctionner de manière fiable dans divers environnements industriels où des turbines à gaz sont installées, y compris des environnements extérieurs et intérieurs qui peuvent subir des variations de température importantes en raison de facteurs tels que les conditions météorologiques, la chaleur générée par la turbine elle-même ou les processus industriels environnants.
• Compatibilité avec le système de contrôle: Il fait partie intégrante des systèmes de contrôle des turbines à gaz GE Speedtronic, en particulier au sein de la série Mark IV. En tant que tel, il est conçu pour s'interfacer de manière transparente avec d'autres composants du système de contrôle, tels que les cartes de contrôle principales, les modules d'entrée/sortie et d'autres sous-systèmes associés. Cette compatibilité garantit que les informations de vitesse et de position fournies peuvent être utilisées efficacement par la logique de contrôle globale pour optimiser le fonctionnement de la turbine à gaz.

Caractéristiques : DS3800HSPC

• Capteurs de haute précision:
  • Technologies de détection multiples: La carte est équipée de capteurs basés sur des techniques avancées comme des encodeurs magnétiques ou des encodeurs optiques pour mesurer la vitesse et la position de l'arbre de la turbine à gaz. Ces capteurs basés sur un codeur offrent une précision et une résolution élevées, permettant la détection de changements même infimes dans la vitesse de rotation et la position angulaire de l'arbre. Par exemple, les codeurs optiques peuvent fournir des mesures de position extrêmement précises en utilisant des modèles lumineux et des photodétecteurs pour compter les incréments de rotation, ce qui est crucial pour contrôler avec précision le fonctionnement de la turbine.
  • Détection précise de la vitesse et de la position: Les capteurs du DS3800HSPC sont conçus pour mesurer avec précision la vitesse de l'arbre de la turbine dans une large gamme de conditions de fonctionnement. Que la turbine démarre, fonctionne à un état stable ou subisse des changements de charge, les capteurs peuvent fournir des données de vitesse fiables et en temps réel. De même, pour la mesure de position, ils peuvent déterminer avec précision la position angulaire de l'arbre, ce qui est essentiel pour des tâches telles que la synchronisation de la turbine avec le réseau électrique ou le contrôle du mouvement des composants mécaniques associés.

• Fonctionnalités de traitement et de conditionnement du signal

• Amplification et amélioration du signal:
  • Faible amplification du signal: Les signaux reçus des capteurs sont souvent faibles en raison de la nature des mécanismes de détection et de l'environnement d'exploitation. Le DS3800HSPC intègre des circuits d'amplification de signal dédiés qui augmentent efficacement ces signaux faibles à un niveau adapté à un traitement ultérieur par le système de contrôle. Ce processus d'amplification est soigneusement calibré pour maintenir l'intégrité du signal et éviter toute distorsion, garantissant ainsi que les signaux amplifiés représentent avec précision la vitesse et la position réelles de l'arbre de la turbine.
  • Filtrage du bruit et amélioration de la qualité: En plus de l'amplification, la carte effectue un conditionnement complet du signal. Il utilise diverses techniques et composants de filtrage tels que des condensateurs, des inductances et des filtres spécialisés pour éliminer le bruit électrique et les interférences répandues dans les environnements industriels. En éliminant les fréquences indésirables et les artefacts, la carte améliore la qualité du signal, rendant les signaux traités plus fiables sur lesquels le système de contrôle peut baser ses décisions. Cela contribue à réduire les erreurs de contrôle de la turbine et à améliorer la stabilité globale du système.

• Fonctionnalités de redondance et de tolérance aux pannes

• Configuration de capteur redondant:
  • Plusieurs capteurs pour les mesures clés: Pour assurer une surveillance continue et précise de la vitesse et de la position de la turbine, le DS3800HSPC utilise des capteurs redondants. Plusieurs capteurs sont stratégiquement placés pour mesurer simultanément les mêmes paramètres. Par exemple, il peut y avoir deux ou plusieurs codeurs magnétiques ou optiques surveillant la vitesse et la position de l'arbre. Cette redondance fournit une sauvegarde en cas de panne d'un capteur ou de lectures incorrectes en raison de facteurs tels que l'usure mécanique, des problèmes électriques ou des interférences environnementales.
  • Comparaison des signaux des capteurs et vote: Les circuits internes de la carte comparent en permanence les signaux des capteurs redondants. En cas de divergences entre les lectures du capteur, il utilise un algorithme de vote ou un mécanisme similaire pour déterminer la valeur la plus précise. De cette façon, même si un capteur fonctionne mal ou fournit des données anormales, le système de contrôle peut toujours recevoir des informations fiables sur la vitesse et la position, minimisant ainsi l'impact sur le fonctionnement de la turbine et préservant la sécurité et les performances.
• Circuits de tolérance aux pannes:
  • Détection d'erreur et commutation automatique: Le DS3800HSPC est équipé de circuits de tolérance aux pannes sophistiqués qui peuvent détecter un large éventail d'erreurs et de défauts. Ces circuits sont conçus pour identifier des problèmes tels que des pannes de capteurs, des courts-circuits électriques, des circuits ouverts ou des modèles de signaux anormaux. Lorsqu'une erreur est détectée, les circuits peuvent automatiquement passer à un capteur alternatif ou mettre en œuvre une stratégie de mesure de secours sans intervention manuelle. Par exemple, si le signal de sortie d'un capteur sort de la plage ou devient instable, les circuits de tolérance aux pannes activeront rapidement le capteur de secours et informeront le système de contrôle du changement.
  • Protection et continuité du système: Les fonctions de tolérance aux pannes protègent non seulement contre les défaillances de capteurs individuels, mais contribuent également à la protection globale et à la continuité du système de contrôle de la turbine à gaz. En garantissant que des informations précises sur la vitesse et la position sont toujours disponibles, ils contribuent à prévenir des problèmes potentiels tels qu'une survitesse de la turbine, une injection de carburant incorrecte ou une mauvaise synchronisation avec le réseau électrique, qui pourraient entraîner de graves conséquences telles que des dommages aux équipements ou des pannes de courant.

• Fonctionnalités de diagnostic et de surveillance

• Capacités d'auto-surveillance:
  • Vérifications des composants internes: La carte dispose de fonctions d'autosurveillance intégrées qui lui permettent d'évaluer en permanence la santé de ses composants internes. Il peut effectuer des contrôles sur les capteurs, les circuits de traitement du signal, les microprocesseurs (le cas échéant) et autres éléments associés. Cette surveillance proactive permet la détection précoce de problèmes potentiels, tels que la dégradation des composants, des paramètres électriques anormaux ou des signes de panne imminente. Par exemple, il peut surveiller la température des composants critiques ou vérifier les niveaux de tension sur les circuits clés pour identifier tout écart par rapport aux conditions de fonctionnement normales.
  • Surveillance des performances: En plus des contrôles des composants, le DS3800HSPC surveille ses propres performances en termes de précision du traitement du signal et de cohérence des mesures de vitesse et de position qu'il fournit. En analysant les tendances des données mesurées et en les comparant aux valeurs attendues, il peut détecter toute détérioration progressive des performances ou anomalie soudaine pouvant indiquer un problème avec la carte ou sa connexion à la turbine.
• Rapport d'erreurs et communication:
  • Messages d'erreur détaillés: Lorsque la carte détecte une erreur ou une condition anormale, elle génère des rapports d'erreurs détaillés. Ces rapports contiennent des informations spécifiques sur la nature du problème, notamment le composant ou le capteur concerné, le type d'erreur (comme un signal hors de portée, une panne de communication ou un dysfonctionnement matériel) et toutes les données pertinentes pouvant aider. dans le diagnostic et la résolution du problème. Par exemple, si le signal d'un capteur est systématiquement inférieur au seuil attendu, le rapport d'erreur indiquera l'ID du capteur, la valeur du signal mesuré et la plage attendue.
  • Communication avec le système de contrôle: Les rapports d'erreurs sont communiqués au système de contrôle principal de la turbine à gaz, permettant aux opérateurs et au personnel de maintenance d'être rapidement informés de tout problème. Cela leur permet de prendre les mesures appropriées, telles que planifier la maintenance, remplacer les composants défectueux ou ajuster les paramètres de contrôle pour atténuer l'impact du problème sur le fonctionnement de la turbine. L'interface de communication garantit une intégration transparente avec le cadre de diagnostic et de surveillance global du système de contrôle.

• Caractéristiques d'adaptabilité environnementale

• Large plage de températures:
  • Fonctionnement fiable dans des températures extrêmes: Le DS3800HSPC est conçu pour fonctionner dans une plage de températures de -33°C à 56°C. Cette large tolérance de température lui permet de fonctionner efficacement dans divers environnements industriels, depuis les emplacements extérieurs froids où les turbines à gaz sont installées dans des climats plus froids jusqu'aux zones chaudes et humides où la chaleur générée par la turbine et les processus industriels environnants peuvent augmenter la température ambiante. Qu'il s'agisse d'une centrale électrique située dans une région glaciale ou d'une installation située dans un climat tropical, la carte peut maintenir ses performances et fournir des informations précises sur la vitesse et la position.
  • Compensation de température (le cas échéant): Certains de ses composants internes peuvent intégrer des mécanismes de compensation de température pour tenir compte des effets des variations de température sur la précision du capteur et le traitement du signal. Cela permet de garantir que les mesures restent cohérentes et fiables sur toute la plage de températures de fonctionnement, minimisant ainsi l'impact des changements de température sur les performances globales de la carte.
• Robustesse en milieu industriel:
  • Résistance aux vibrations et aux chocs: Les turbines à gaz sont soumises à d'importantes vibrations mécaniques et à des chocs occasionnels lors de leur fonctionnement. Le DS3800HSPC est conçu pour résister à ces forces mécaniques sans compromettre sa fonctionnalité. Sa construction physique et le montage des composants sont conçus pour absorber et tolérer les vibrations, garantissant ainsi que les capteurs et les circuits internes restent correctement alignés et opérationnels. Cette robustesse est essentielle pour maintenir des mesures précises et continues dans l'environnement mécanique difficile d'une installation de turbine à gaz.
  • Protection contre la poussière et les contaminants: Les environnements industriels où se trouvent les turbines à gaz contiennent souvent de la poussière, de la saleté et d'autres contaminants présents dans l'air. La conception du boîtier et des composants de la carte intègre des fonctionnalités de protection contre la pénétration de ces particules. Des connecteurs scellés, des revêtements protecteurs sur les composants et une ventilation adéquate (le cas échéant) aident à empêcher la poussière de se déposer sur les composants sensibles et de provoquer des courts-circuits électriques ou d'interférer avec le fonctionnement des capteurs et des circuits.

• Fonctionnalités de compatibilité et d'intégration

• Intégration transparente avec le système Mark IV:
  • Compatibilité du protocole: Le DS3800HSPC est conçu pour fonctionner de manière transparente avec d'autres composants du système de contrôle de turbine à gaz GE Speedtronic Mark IV. Il utilise des protocoles et des interfaces de communication spécifiques compatibles avec le reste du système, permettant un échange efficace de données entre la carte et d'autres cartes de contrôle, les modules d'entrée/sortie et l'unité de contrôle centrale. Cela garantit que les informations de vitesse et de position fournies peuvent être facilement intégrées dans la logique de contrôle globale et utilisées pour optimiser le fonctionnement de la turbine.
  • Compatibilité mécanique et électrique: En plus de la compatibilité de communication, la conception physique et les caractéristiques électriques de la carte correspondent à celles des autres composants du système Mark IV. Il possède les caractéristiques de montage appropriées pour s'adapter en toute sécurité à l'armoire ou au boîtier de commande, et ses connexions électriques sont conçues pour s'intégrer en douceur à l'alimentation électrique et aux bus de signaux du système. Cette compatibilité mécanique et électrique simplifie les processus d'installation et de maintenance et favorise la fiabilité et les performances globales du système de contrôle de la turbine à gaz.

Paramètres techniques : DS3800HSPC

• Signaux d'entrée:
  • Entrées de capteur: La carte est conçue pour s'interfacer avec des types spécifiques de capteurs pour mesurer la vitesse et la position de l'arbre de la turbine à gaz. Ces capteurs comprennent généralement des codeurs magnétiques ou des codeurs optiques. Les signaux d'entrée de ces capteurs se présentent généralement sous la forme d'impulsions électriques ou de formes d'onde analogiques qui varient en fonction de la vitesse de rotation et de la position angulaire de l'arbre. Par exemple, un codeur optique peut générer des signaux en quadrature (deux ondes carrées avec un déphasage de 90 degrés) qui fournissent des informations sur la vitesse et la direction.
  • Plage du signal d'entrée: La plage acceptable du signal d'entrée dépend du type de capteurs utilisés mais est calibrée pour gérer les niveaux de sortie typiques de ces codeurs. Par exemple, les niveaux de tension des signaux du codeur peuvent se situer dans une plage spécifique, telle que 0 à 5 volts ou 0 à 10 volts pour certaines sorties de codeur analogiques, tandis que la fréquence des signaux d'impulsion peut varier en fonction de la vitesse de la turbine. et la résolution de l'encodeur.
• Signaux de sortie:
  • Données de vitesse et de position: Le DS3800HSPC traite les signaux d'entrée du capteur et génère des données numériques représentant la vitesse mesurée et la position de l'arbre de la turbine. Les données de vitesse sont généralement fournies en unités telles que les tours par minute (RPM) ou sous forme de valeur numérique proportionnelle à la vitesse de rotation qui peut être ensuite convertie par le système de contrôle. Les données de position sont généralement présentées en unités angulaires, telles que les degrés ou les radians, indiquant la position angulaire précise de l'arbre par rapport à un point de référence.
  • Format du signal de sortie: Les signaux de sortie sont formatés d'une manière compatible avec les exigences d'entrée du système de contrôle de la turbine à gaz. Cela pourrait impliquer l'utilisation de protocoles de communication numériques standard ou de formats de données spécifiques définis par le système GE Speedtronic Mark IV. Par exemple, les données peuvent être transmises via une interface de communication série avec un débit en bauds et une structure de trame de données spécifiques.

Caractéristiques électriques

• Alimentation:
  • Tension: La carte fonctionne sur une alimentation en tension continue spécifique. Généralement, cela peut nécessiter une tension nominale de l'ordre de 24 volts CC, avec une tolérance admissible pour s'adapter aux variations de la source d'alimentation. Par exemple, la plage de tension acceptable pourrait être comprise entre 21,6 volts et 26,4 volts (tolérance de ± 10 %) pour garantir un fonctionnement stable dans des conditions normales d'alimentation industrielle.
  • Consommation d'énergie: La consommation électrique du DS3800HSPC est optimisée pour équilibrer sa fonctionnalité avec l'efficacité énergétique. Sa consommation électrique est généralement relativement faible, pouvant aller de quelques watts à des dizaines de watts en fonction de son mode de fonctionnement et de la charge sur ses circuits internes. Cette faible consommation d'énergie contribue à minimiser la génération de chaleur au sein de la carte, ce qui est bénéfique pour maintenir sa fiabilité et fonctionner dans les limites de température spécifiées.

Paramètres de traitement du signal

• Résolution et précision:
  • Résolution de vitesse: La carte offre une résolution spécifique pour la mesure de vitesse. Ceci est déterminé par les caractéristiques des capteurs et les capacités de traitement du signal de la carte. Par exemple, il pourrait être capable de résoudre des changements de vitesse jusqu'à une fraction de tr/min, comme 0,1 tr/min ou mieux, en fonction de la précision de l'encodeur et des algorithmes de traitement internes. Cette haute résolution permet un contrôle précis de la turbine à gaz, notamment lors des opérations critiques comme le démarrage et la synchronisation avec le réseau électrique.
  • Résolution du poste: En termes de mesure de position, le DS3800HSPC peut atteindre une certaine résolution angulaire. Cela pourrait être de l'ordre de fractions de degré, comme 0,1 degré ou moins, permettant un positionnement précis de l'arbre de la turbine pour diverses fonctions de contrôle. La précision des mesures de vitesse et de position est également spécifiée, généralement dans un certain pourcentage de la valeur à pleine échelle ou avec une plage d'erreur absolue. Par exemple, la précision de la position peut être indiquée à ±0,2 degrés sur toute la plage de positions angulaires.
• Taux d'échantillonnage: La carte dispose d'un taux d'échantillonnage défini pour acquérir et traiter les signaux d'entrée du capteur. Cela détermine la fréquence à laquelle il capture et met à jour les données de vitesse et de position. Un taux d'échantillonnage plus élevé permet une surveillance plus détaillée des changements rapides dans le fonctionnement de la turbine, comme lors d'accélérations ou de décélérations rapides. Le taux d'échantillonnage peut être compris entre plusieurs centaines d'échantillons par seconde et des milliers d'échantillons par seconde, en fonction des exigences spécifiques du système de contrôle de la turbine à gaz.

Spécifications environnementales

• Température de fonctionnement: Le DS3800HSPC est conçu pour fonctionner dans une plage de températures de -33°C à 56°C. Cette large plage de températures lui permet de fonctionner de manière fiable dans divers environnements industriels où des turbines à gaz sont installées, depuis les emplacements extérieurs froids dans des climats plus froids jusqu'aux zones chaudes et humides autour des installations industrielles. Les composants et la conception de la carte sont conçus pour maintenir leurs caractéristiques de performance sur cette plage de températures, en tenant compte de facteurs tels que la dilatation thermique, la dérive des composants et la stabilité du signal.
• Humidité relative: Il peut tolérer des niveaux d'humidité relative compris entre 5% et 95% (sans condensation). Cette tolérance à l'humidité garantit que les niveaux normaux d'humidité dans l'air ne provoquent pas de courts-circuits électriques, de corrosion des composants ou d'autres problèmes susceptibles d'affecter les performances ou la fiabilité de la carte. Dans les environnements industriels où de la vapeur est présente ou où il existe des variations importantes d'humidité dues à des facteurs environnementaux ou à des processus industriels, le DS3800HSPC est conçu pour continuer à fonctionner correctement dans ces limites d'humidité.
• Tolérance aux vibrations et aux chocs: La carte est conçue pour résister aux vibrations et aux chocs mécaniques typiques des installations de turbines à gaz. Il possède des spécifications spécifiques de tolérance aux vibrations définies en termes d’amplitudes d’accélération et de plages de fréquences. Par exemple, il pourrait être capable de tolérer des vibrations avec des niveaux d'accélération allant jusqu'à plusieurs g (où g est l'accélération due à la gravité) sur une plage de fréquences qui englobe les fréquences normales de fonctionnement de la turbine à gaz et des équipements associés. Cette robustesse garantit que les capteurs et les circuits internes restent intacts et fonctionnels même dans les conditions mécaniques difficiles d'une turbine à gaz en fonctionnement.

Dimensions physiques et montage

• Dimensions: La taille physique du DS3800HSPC est conçue pour s'adapter aux boîtiers standard et aux dispositions de montage du système de contrôle de turbine à gaz GE Speedtronic Mark IV. Il a généralement des dimensions telles qu'une hauteur de 8,25 cm, une largeur de 4,25 cm et une épaisseur appropriée pour une installation dans l'armoire de commande. Ces dimensions compactes permettent une utilisation efficace de l'espace au sein du système de contrôle tout en garantissant un accès facile à des fins de maintenance et de remplacement.
• Montage: Il est équipé de fonctionnalités de montage, telles que des trous ou des fentes, qui lui permettent d'être solidement fixé aux rails de montage ou au châssis à l'intérieur de l'armoire de commande. La conception de montage garantit que la carte reste fermement en place pendant le fonctionnement de la turbine à gaz, même lorsqu'elle est soumise à des vibrations et à des forces mécaniques. Ce montage stable est essentiel pour maintenir des connexions électriques appropriées et éviter toute perturbation de sa fonctionnalité due à un mouvement ou à un desserrage.

Paramètres de communication et d'interface

• Communication interne: La carte communique avec d'autres composants du système GE Speedtronic Mark IV à l'aide de protocoles de communication internes spécifiques. Ces protocoles sont conçus pour un échange de données efficace entre différentes cartes, modules et sous-systèmes au sein du système de contrôle. La communication peut s'effectuer via des bus ou des interfaces dédiés avec des taux de transfert de données et des formats de message spécifiques pour garantir une intégration transparente et un fonctionnement coordonné du système de contrôle de la turbine à gaz.
• Communication externe: Pour l'interaction avec des systèmes externes ou à des fins de diagnostic, le DS3800HSPC peut prendre en charge des interfaces de communication externes. Cela pourrait inclure des ports de communication série comme RS-232 ou RS-485, qui permettent la connexion à des dispositifs de surveillance externes, des outils de diagnostic ou l'intégration avec des systèmes d'automatisation à l'échelle de l'usine. La vitesse de communication et les paramètres de ces interfaces externes sont configurés pour répondre aux exigences des systèmes externes et peuvent varier en fonction de l'application.

Applications : DS3800HSPC

• Centrales électriques à cycle combiné:
  • Fonctionnement des turbines à gaz: Dans les centrales électriques à cycle combiné, qui intègrent des turbines à gaz avec des turbines à vapeur pour obtenir un rendement global plus élevé, le DS3800HSPC joue un rôle crucial dans le fonctionnement du composant de la turbine à gaz. Il fournit en permanence des informations précises sur la vitesse et la position de l'arbre de la turbine à gaz au système de contrôle. Ces données sont essentielles pour réguler avec précision les processus d’injection de carburant, d’admission d’air et de combustion. Par exemple, lors du démarrage, le système de contrôle s'appuie sur les informations de vitesse du DS3800HSPC pour accélérer la turbine à gaz jusqu'à la vitesse de rotation appropriée, en douceur et en toute sécurité. En fonctionnement normal, il utilise les données de position pour optimiser la position des vannes et autres composants mécaniques liés aux performances de la turbine.
  • Suivi de charge et synchronisation du réseau: À mesure que la demande d'électricité sur le réseau fluctue, la turbine à gaz d'une centrale à cycle combiné doit ajuster sa production d'énergie en conséquence. Le DS3800HSPC permet à la turbine de suivre efficacement ces changements de charge. Les mesures précises de vitesse et de position permettent au système de contrôle d'effectuer des ajustements rapides et précis du fonctionnement de la turbine afin de maintenir la stabilité de la fréquence du réseau. Lors de la synchronisation de la turbine à gaz avec le réseau électrique, les données de position sont cruciales pour garantir que la puissance électrique de la turbine est en phase avec la tension du réseau, permettant une connexion transparente et évitant les perturbations électriques.
• Centrales électriques à turbine à gaz à cycle simple:
  • Fonctionnement en charge de base et en charge de pointe: Dans les centrales électriques à turbine à gaz à cycle simple qui fonctionnent soit comme générateurs de charge de base, soit utilisées pour écrêter les pointes pendant les périodes de forte demande en électricité, le DS3800HSPC est essentiel pour maintenir un fonctionnement stable et efficace. Il fournit le retour de vitesse et de position nécessaire au système de contrôle, qui optimise ensuite les performances de la turbine en ajustant des paramètres tels que le débit de carburant et le rapport air-carburant. Pour un fonctionnement en charge de base, cela garantit une puissance de sortie constante avec le rendement le plus élevé possible. Pour le fonctionnement en charge de pointe, cela permet à l'éolienne de répondre rapidement à une demande accrue et de fournir une puissance supplémentaire au réseau sans sacrifier la fiabilité ou la sécurité.

Applications de processus industriels

• Raffineries et usines pétrochimiques:
  • Compresseurs et pompes à turbine: De nombreuses raffineries et usines pétrochimiques utilisent des turbines à gaz pour entraîner des compresseurs et des pompes essentiels au déplacement de fluides tels que le pétrole brut, les produits raffinés et les gaz de traitement. Le DS3800HSPC est utilisé pour surveiller la vitesse et la position de ces machines à turbine. Ces informations aident à contrôler les débits et les pressions des fluides transportés. Par exemple, dans une raffinerie, un compresseur entraîné par une turbine à gaz pourrait être utilisé pour augmenter la pression du gaz naturel en vue d’un traitement ultérieur. Les données précises de vitesse et de position du DS3800HSPC permettent au système de contrôle de maintenir la vitesse de fonctionnement correcte de la turbine, garantissant ainsi que le compresseur fournit la pression et le débit de gaz requis.
  • Optimisation des processus et gestion de l'énergie: En fournissant des informations précises sur le fonctionnement de la turbine à gaz, le DS3800HSPC contribue également à l'optimisation des processus et à la gestion de l'énergie au sein de ces installations industrielles. Les opérateurs peuvent utiliser les données pour analyser l'efficacité des processus entraînés par turbine et effectuer des ajustements pour améliorer la productivité globale et réduire la consommation d'énergie. Par exemple, ils peuvent optimiser le fonctionnement de plusieurs unités entraînées par turbine en fonction des exigences de charge réelles de différents processus, garantissant ainsi que chaque turbine fonctionne à son point le plus efficace.
• Usines de fabrication de produits chimiques:
  • Agitateurs et mélangeurs à turbine: Dans les processus de fabrication chimique où un mélange et une agitation précis sont cruciaux pour les réactions chimiques, des turbines à gaz sont parfois utilisées pour entraîner des agitateurs et des mélangeurs. Le DS3800HSPC surveille la vitesse et la position de ces turbines pour garantir que l'équipement de mélange fonctionne à la bonne vitesse et dans la bonne position pour des conditions de réaction optimales. Ceci est important pour maintenir une qualité de produit et des rendements de réaction constants. Par exemple, dans un processus de polymérisation où un mélange uniforme est essentiel pour produire des polymères de haute qualité, les données de vitesse et de position du DS3800HSPC aident à contrôler le mélangeur entraîné par turbine pour obtenir l'intensité de mélange souhaitée.
  • Sécurité et contrôle des processus: Les mesures précises de vitesse et de position fournies par le DS3800HSPC contribuent également à la sécurité des processus dans les usines chimiques. Si la vitesse de la turbine dépasse les limites de sécurité ou s'il y a un changement de position anormal pouvant affecter le fonctionnement d'un équipement critique, le système de contrôle peut prendre des mesures correctives immédiates, telles que l'arrêt de la turbine ou l'ajustement de son fonctionnement pour éviter des accidents ou des dommages à la turbine. équipement de traitement.

Applications marines

• Propulsion des navires:
  • Systèmes de propulsion de turbines à gaz: Dans les navires modernes, en particulier ceux des secteurs naval et commercial à grande vitesse, les turbines à gaz sont de plus en plus utilisées pour la propulsion en raison de leur rapport puissance/poids élevé et de leurs temps de démarrage rapides. Le DS3800HSPC est utilisé pour surveiller la vitesse et la position des arbres de turbine à gaz du navire. Ces informations sont cruciales pour contrôler la puissance des turbines et, par conséquent, la vitesse et la maniabilité du navire. Par exemple, lors des manœuvres d'accélération ou de décélération, le système de contrôle utilise les données de vitesse du DS3800HSPC pour ajuster le débit de carburant et d'autres paramètres afin de garantir des changements fluides et efficaces de la vitesse du navire.
  • Production d'énergie auxiliaire: Sur les navires, les turbines à gaz sont également utilisées pour générer de l'énergie auxiliaire pour les systèmes embarqués tels que l'éclairage, la ventilation et l'électronique. Le DS3800HSPC aide à contrôler ces turbines de puissance auxiliaires en fournissant un retour précis de vitesse et de position. Cela garantit une alimentation électrique stable quelles que soient les conditions d'exploitation du navire, telles que les changements de charge ou les variations de vitesse et d'orientation du navire.

Applications de chauffage et de refroidissement urbains

• Refroidisseurs et réchauffeurs à turbine: Dans les systèmes de chauffage et de refroidissement urbains qui utilisent des turbines à gaz pour entraîner des refroidisseurs (pour le refroidissement) ou des réchauffeurs (pour le chauffage), le DS3800HSPC est utilisé pour surveiller la vitesse et la position des turbines. Sur la base de ces informations, le système de contrôle peut ajuster la puissance de sortie des turbines pour répondre aux demandes changeantes de chauffage ou de refroidissement du quartier. Par exemple, dans un système de refroidissement urbain pendant les pics de demande estivale, le système de contrôle peut utiliser les données de vitesse du DS3800HSPC pour augmenter la puissance des refroidisseurs à turbine, garantissant ainsi un refroidissement efficace des bâtiments du quartier.

Personnalisation :DS3800HSPC

• Personnalisation de l'algorithme de contrôle:
  • Optimisation spécifique à la turbine: En fonction des caractéristiques spécifiques de la turbine à gaz et de son application, les algorithmes de contrôle implémentés sur le DS3800HSPC peuvent être personnalisés. Par exemple, dans une turbine à gaz utilisée pour un processus industriel particulier avec des modèles de charge ou des exigences d'efficacité spécifiques, des algorithmes personnalisés peuvent être développés pour optimiser la relation entre la vitesse, la position et d'autres paramètres opérationnels. Cela peut impliquer d'ajuster la façon dont le système de contrôle répond aux changements de vitesse en fonction de la demande de puissance du processus ou d'optimiser le contrôle de position des composants de la turbine pour améliorer le rendement énergétique pendant différents modes de fonctionnement.

• Détection des défauts et personnalisation du traitement: Le logiciel peut être configuré pour détecter et répondre à des défauts spécifiques de manière personnalisée. Différentes applications peuvent avoir des modes de défaillance distincts ou des composants plus sujets aux problèmes. Dans une centrale électrique à cycle combiné, si la turbine à gaz subit un type particulier de vibration mécanique susceptible d'affecter ses performances ou sa durée de vie, le micrologiciel peut être programmé pour surveiller de près les données de vitesse et de position du DS3800HSPC ainsi que des capteurs de vibrations. Si des vibrations anormales sont détectées, cela peut déclencher des actions spécifiques telles que la réduction de la charge de la turbine, alerter les opérateurs de l'usine avec des informations de diagnostic détaillées et suggérer d'éventuelles mesures correctives comme la vérification de l'équilibre de l'arbre de la turbine ou de l'état des roulements.

• Personnalisation du protocole de communication: Pour s'intégrer aux systèmes de contrôle industriels existants qui peuvent utiliser différents protocoles de communication, le logiciel du DS3800HSPC peut être mis à jour pour prendre en charge des protocoles supplémentaires ou spécialisés. Dans une raffinerie dotée de systèmes existants utilisant encore d'anciens protocoles de communication série pour certaines de ses fonctions de surveillance et de contrôle, le micrologiciel peut être modifié pour permettre un échange de données transparent avec ces systèmes.

Personnalisation du matériel

• Personnalisation du conditionnement du signal d’entrée:
  • Amplification et réglage du décalage: En fonction des types de capteurs utilisés dans une application particulière, le conditionnement du signal d'entrée du DS3800HSPC peut être personnalisé. Certains capteurs peuvent produire des signaux analogiques très faibles qui nécessitent une amplification pour se situer dans la plage optimale pour la conversion analogique-numérique de la carte. Des circuits d'amplification personnalisés peuvent être ajoutés ou intégrés pour amplifier ces signaux faibles. De plus, des ajustements de décalage peuvent être effectués pour tenir compte de tout décalage CC dans les signaux du capteur, garantissant ainsi une numérisation précise. Par exemple, dans une application de mesure de précision où un encodeur spécialisé a une plage de tension de sortie faible proche du bruit de fond, une amplification personnalisée peut être configurée pour amener le signal à un niveau que la carte peut gérer avec précision.
  • Personnalisation du filtrage: Les canaux d'entrée de la carte peuvent être personnalisés avec différentes options de filtrage pour supprimer les bruits indésirables ou les interférences spécifiques à l'environnement d'application. Dans un environnement industriel comportant de nombreuses machines électriques générant des interférences électromagnétiques, des filtres personnalisés peuvent être conçus pour cibler et éliminer des fréquences spécifiques de bruit susceptibles d'affecter la précision des signaux analogiques acquis. Par exemple, en cas d'interférence importante sur les lignes électriques de 50 Hz ou 60 Hz, des filtres coupe-bande peuvent être ajoutés aux canaux d'entrée pour supprimer ces fréquences et améliorer la qualité du signal.
• Extension et adaptation des entrées/sorties (E/S):
  • Extension d'E/S numériques: En fonction de la complexité du processus industriel et de la nécessité de s'interfacer avec des appareils numériques supplémentaires, le DS3800HSPC peut être personnalisé avec une extension d'E/S numérique. Des canaux d'entrée et de sortie numériques supplémentaires peuvent être ajoutés à la carte, soit via des cartes d'extension externes, soit en intégrant des circuits supplémentaires. Cela permet un contrôle et une surveillance plus complets, tels que l'interfaçage avec des capteurs numériques, des relais ou des voyants lumineux qui font partie du système industriel global. Par exemple, dans un processus de fabrication où plusieurs indicateurs d'état numériques et interrupteurs d'arrêt d'urgence doivent être surveillés et contrôlés, une extension d'E/S numériques peut être mise en œuvre pour connecter ces dispositifs à la carte.
  • Personnalisation de la sortie analogique: Dans certaines applications, disposer de capacités de sortie analogique en plus des entrées analogiques existantes peut être bénéfique. Des canaux de sortie analogiques personnalisés peuvent être ajoutés au DS3800HSPC pour générer des signaux de commande pour les actionneurs ou d'autres appareils qui dépendent d'une entrée analogique pour leur fonctionnement. Par exemple, dans un système de contrôle de processus où la carte est utilisée pour surveiller la vitesse et la position, et sur la base de ces lectures, elle doit contrôler la position d'une vanne (ce qui peut nécessiter un signal analogique de tension ou de courant), des canaux de sortie analogiques personnalisés peut être configuré pour fournir les signaux de commande appropriés.
• Personnalisation de l'entrée de puissance: Dans les environnements industriels avec des configurations d'alimentation non standard, la puissance absorbée du DS3800HSPC peut être adaptée. Par exemple, dans une plate-forme pétrolière offshore où l'alimentation électrique est soumise à d'importantes fluctuations de tension et à des distorsions harmoniques dues à l'infrastructure électrique complexe, des modules de conditionnement d'énergie personnalisés tels que des convertisseurs DC-DC ou des régulateurs de tension avancés peuvent être ajoutés à la carte. Ceux-ci garantissent que la carte reçoit une alimentation stable et appropriée, la protégeant des surtensions et maintenant son fonctionnement fiable.

Personnalisation basée sur les exigences environnementales

• Personnalisation du boîtier et de la protection:
  • Adaptation aux environnements difficiles: Dans les environnements industriels particulièrement difficiles, tels que ceux présentant des niveaux élevés de poussière, d'humidité, de températures extrêmes ou d'exposition à des produits chimiques, le boîtier physique du DS3800HSPC peut être personnalisé. Dans une centrale électrique située dans le désert, où les tempêtes de poussière sont fréquentes, le boîtier peut être conçu avec des fonctionnalités anti-poussière améliorées, telles que des filtres à air et des joints, pour maintenir les composants internes de la carte propres. Des revêtements spéciaux peuvent être appliqués pour protéger le panneau des effets abrasifs des particules de poussière.

• Personnalisation de la gestion thermique: En fonction des conditions de température ambiante du milieu industriel, des solutions de gestion thermique personnalisées peuvent être intégrées. Dans une installation située dans un climat chaud où la carte peut être exposée à des températures élevées pendant des périodes prolongées, des dissipateurs de chaleur supplémentaires, des ventilateurs de refroidissement ou même des systèmes de refroidissement liquide (le cas échéant) peuvent être intégrés dans le boîtier pour maintenir l'appareil dans son état optimal. plage de température de fonctionnement.

Personnalisation pour les normes et réglementations spécifiques de l’industrie

• Personnalisation de la conformité:
  • Exigences des centrales nucléaires: Dans les centrales nucléaires, qui ont des normes de sécurité et réglementaires extrêmement strictes, le DS3800HSPC peut être personnalisé pour répondre à ces demandes spécifiques. Cela peut impliquer l'utilisation de matériaux et de composants durcis aux radiations, la soumission de processus de tests et de certification spécialisés pour garantir la fiabilité dans des conditions nucléaires, et la mise en œuvre de fonctionnalités redondantes ou de sécurité intégrée pour se conformer aux exigences de sécurité élevées de l'industrie.

• Normes aérospatiales et aéronautiques: Dans les applications aérospatiales, il existe des réglementations spécifiques concernant la tolérance aux vibrations, la compatibilité électromagnétique (CEM) et la fiabilité en raison de la nature critique des opérations aériennes. Le DS3800HSPC peut être personnalisé pour répondre à ces exigences. Par exemple, il faudra peut-être le modifier pour avoir des caractéristiques améliorées d’isolation des vibrations et une meilleure protection contre les interférences électromagnétiques afin de garantir un fonctionnement fiable pendant le vol.

Assistance et services :DS3800HSPC

Notre équipe d'assistance technique produit est disponible pour vous aider avec toutes les questions ou problèmes liés au produit que vous pourriez rencontrer. Notre équipe dédiée d'experts connaît tous les aspects du produit et peut fournir une assistance pour l'installation, la configuration, le dépannage, etc.

En plus du support technique, nous proposons également une gamme de services pour vous aider à tirer le meilleur parti de notre produit. Ceux-ci incluent des programmes de formation et de certification, des services de conseil et des services de développement personnalisés pour vous aider à adapter le produit à vos besoins spécifiques.

Nous nous engageons à fournir à nos clients le plus haut niveau d'assistance et de service pour garantir que vous ayez une expérience positive avec notre produit.
