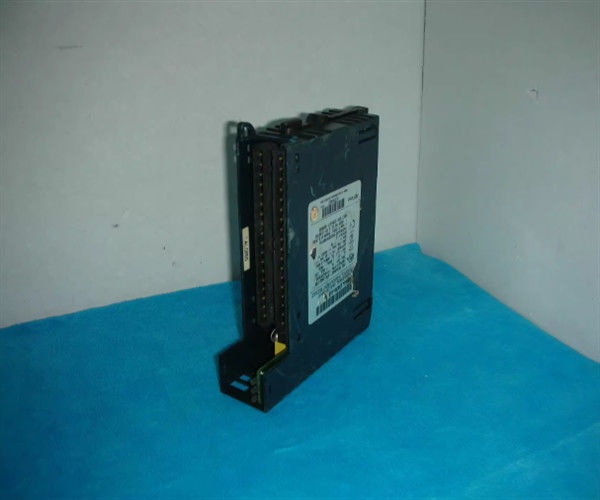

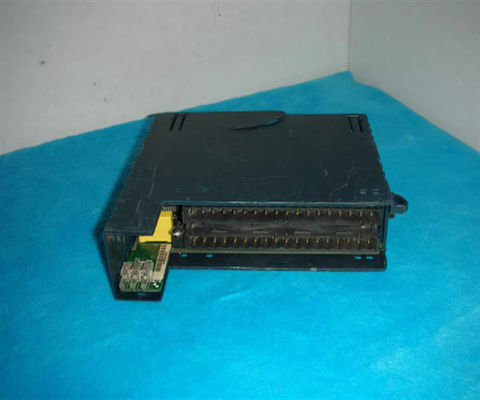

Emerson - GE Fanuc IC695ALG600 Module numérique pour l'automatisation industrielle

Description du produit de l'IC695ALG600

L'IC695ALG600 est un module d'entrée analogique universel de la plateforme PACSystems RX3i Programmable Automation Controller (PAC).,Ce module est actuellement fabriqué par Emerson Automation, anciennement par GE Intelligent Platforms (GE IP).L'IC695ALG600 est livré avec deux (2) groupes de quatre (4) canaux chacun et configurable à n'importe quelle combinaison sur les signaux d'entrée. Il prend en charge les signaux de courant de 0 ′ 20 mA, 4 ′ 20 mA, +/-20 mA; + 50 mV, + 150 mV, 0 ′ 5 V, 1 ′ 5 V, 0 ′ 10 V, + 10 V; les signaux de tension de 0 à 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohms; PT 385 / 3916,N 618 / 672, NiFe 518, CU 426 capteurs RTD; entrées thermocouple B, C, E, J, K, N, R, S, T. L'IC695ALG600 est installé sur un fond universel RX3i et nécessite au moins la version 2.80 ou version ultérieure du micrologiciel. Ce module est configuré à l'aide de la version 5.0 SP1A LD-PLC Hotfix 1 ou ultérieure de Proficy Machine Edition (PME).Le type de boîte étendue (IC694TBB132), à ressort (IC694TBS032) ou à ressort étendu (IC694TBS132).Des blocs de bornes étendus sont recommandés car ces blocs de bornes ont une couverture extérieure légèrement plus grande qui peut accueillir des fils avec une isolation plus épaisse et pour accueillir des fils de bouclier. Ce module prend en charge la mémoire flash pour les futures mises à niveau et les indicateurs d'état de la LED de statut tels que l'état du module, l'état du champ et les indicateurs de la LED TB.

Le module d'entrée du détecteur de température de résistance (RTD) GE Fanuc IC695ALG600 a une dissipation de puissance maximale de 5,4 watts et une puissance interne nominale de 350 milliampères à 3.3 volts et 400 milliampères à 5 volts 400Les canaux d'entrée sont divisés en 2 groupes de 4. Chaque canal peut être configuré indépendamment avec le logiciel Machine Edition pour fonctionner à une tension de +/-50 millivolts, +/-150 millivolts,0 à 5 voltsLes types d'entrée de thermocouple comprennent le B, C, E, J, K, N, R, S,ou de type T, les entrées de résistance sont classées de 0 à 250, 500, 1000, 2000, 3000 ou 4000 ohms, et 8 canaux qui peuvent être des entrées de tension, de résistance, de thermocouple et de courant.Le module d'entrée GE Fanuc IC695ALG600 RTD dispose d'un filtre d'entrée configurable avec les fréquences possibles suivantes:Le module est situé dans le backplane universel RX3i.et il ne peut pas être localisé dans les plans arrière à distance ou d'expansion. Il dispose d'une LED Module OK qui affiche l'état du module. La LED d'état du champ montre des défauts sur un canal minimum ou des erreurs sur un bloc terminal.La LED du bloc terminal indique l'absence ou la présence d'un bloc terminal. The IC695ALG600 module has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a storage temperature range of -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit).

L'IC695ALG600 est un contrôleur d'automatisation programmable PACSystem RX3i (PAC) module d'entrée analogique universel anciennement fabriqué par GE Intelligent Platforms (GE IP) maintenant sous Emerson Automation.Ce module comporte huit (8) canaux à usage général et deux (2) canaux de compensation par jonction à froid (CJC).Ce module comporte deux (2) groupes de quatre (4) entrées chacun et est configurable pour toute combinaison d'entrées de courant, de tension, de thermocouple, de RTD et de résistance.Signal de courant de +20 mA; signaux de tension +50 mV, +150 mV, 0 ′5 V, 1 ′5 V, 0 ′10 V, +10 V; signaux de résistance de 0 à 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohms; détecteurs PT 385 / 3916, N 618 / 672, NiFe 518, CU 426 RTD; B, C, E, J,Le K., N, R, S, T Les entrées de thermocouple
