Définition de 1756-CN2R

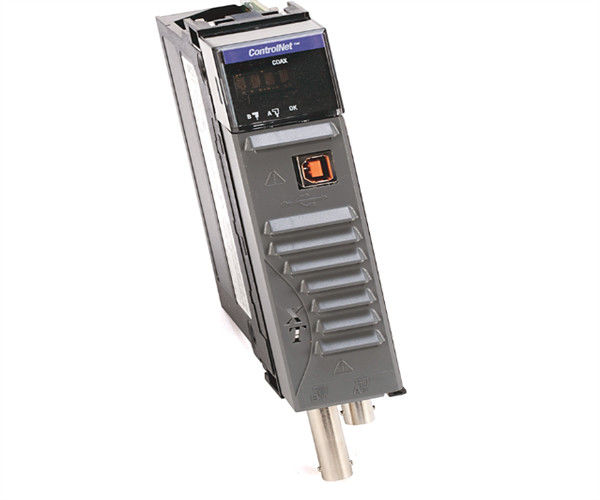

L'Allen-Bradley 1756-CN2R est un module de communication ControlLogix qui fait partie de la plateforme de contrôle Logix.Ce module est principalement utilisé pour établir la connectivité dans la topologie redondante du réseau ControlNet car il dispose de deux (2) ports BNC ControlNetCe module occupe une seule partie du châssis et peut être installé sur n'importe quelle fente disponible du châssis standard tel que 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 et utilisé avec l'alimentation standard ControlLogix en particulier 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B et une alimentation électrique redondante telle que 1756-PA75R, 1756-PB75R, 1756-PSCA2.Réseau ControlNet est un réseau de communication multi-nœuds utilisant une ligne principale de câble coaxial avec des nœuds se connectant à la ligne principale en utilisant des câbles de chuteCe module particulier utilise un câble coaxial RG6 quad-shield 1786-RG6 pour la connexion au réseau.,Le 1756-CN2R est également livré avec un port USB (1) qui prend en charge un débit de transmission de 12 Mbps à pleine vitesse. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersIl peut également être utilisé pour communiquer avec des dispositifs d'interface homme-machine (HMI) et des systèmes de contrôle de supervision et d'acquisition de données (SCADA).Il prend en charge jusqu'à 128 connexions Logix et un maximum de 131 connexions de communication.

The 1756-CN2R ControlNet Connections per Communication Module by Allen-Bradley is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsLe 1756-CN2R possède un type de configuration redondante et communique à une vitesse de 5 Mbps sur un maximum de 99 nœuds.Il a un courant de prise de 1300mA à 5Il dispose d'une tension d'isolation en courant continu de 30 V avec isolation de base testée à 500 V pendant une minute entre le ControlNet et le système.Le 1756-CN2R est équipé d'un double BNC ControlNet., un ControlNet RJ45 et un seul port USB 1.1 pour la connexion et la communication avec d'autres appareils.Il est disponible en boîtier ouvert et est désigné par le code de température T4 de la CEI et par le code de température T4A de l'Amérique du Nord.La température de fonctionnement 1756-CN2R varie entre 0 et 60 °C (32 et 140 °F) à une humidité relative de 5 à 95% non condensante.et il a un taux de choc opérationnel de 30G et une vibration maximale de 2G à 10-500Hz.

L'Allen-Bradley 1756-CN2R est un module de communication de la plateforme de contrôle ControlLogix.Ce module dispose de deux ports BNC ControlNet qui prennent en charge la vitesse de transmission de 5 Mbps et d'un port de communication USB qui prend en charge le débit de données de 12 Mbps.. Ce module ControlNet prend en charge la topologie ControlNet redondante. Jusqu'à 128 connexions Logix peuvent être établies avec ce module.
