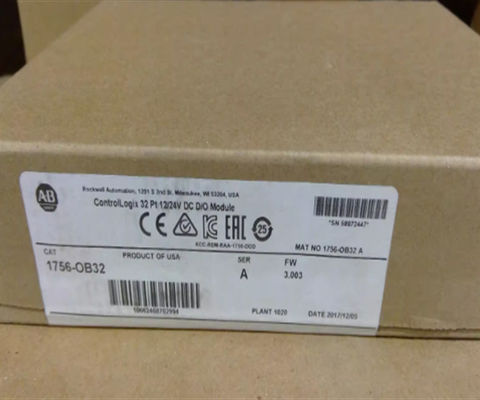

Description du modèle 1756-OB32

Le 1756-OB32 est un module de sortie discrète Allen-Bradley à haute densité 24VDC. Ce module est utilisé pour entraîner les périphériques de sortie connectés à chaque canal de ce module.Les dispositifs de sortie peuvent inclure des feux pilote., relais, contactors, annonceurs, solénoïdes, sonnettes, sirènes, klaxons et autres dispositifs d'actionnement.

Ce module de sortie est idéal pour une utilisation dans les systèmes où un grand nombre de sorties existent avec un espace limité pour l'installation d'un châssis ControlLogix plus grand ou d'expansion.Il occupe une seule fente et supporte l'installation dans le châssis local ou distant. Ce module est compatible pour une utilisation avec n'importe quel processeur ControlLogix, y compris les versions ControlLogix les plus récentes.

Ce 1756-OB32 est équipé de 32 indicateurs LED qui sont utilisés pour surveiller les actionnements des canaux.Ces indicateurs du panneau avant sont un outil de dépannage visuel important car ils peuvent être utilisés pour confirmer la commande du contrôleur à la charge connectée. Chaque canal a des paramètres configurables individuels et supporte le forçage de sortie. Ce module supporte uniquement la configuration de source.

Un bloc terminal amovible (RTB) est requis pour une utilisation avec ce module.Les RTB sont utilisés pour fournir une connexion modulaire aux dispositifs de sortie. Lors du remplacement du module, l'ensemble du RTB est retiré de la fente d'installation et transféré dans le module de remplacement.

Le fusible recommandé pour ce module est le fusible 5x20 mm 800 mA fourni par le Littelfuse p/n SP001.1003 ou le Schurter p/n 216.800. Un bloc terminal amovible (RTB) est requis pour les connexions de sortie de câblage. Pour ce module, les seuls RTB compatibles sont la pince à cage 1756-TBCH et la pince à ressort 1756-TBS6H.N'oubliez pas d'installer et de mettre à la terre le châssis et l'alimentation avant d'installer le module avec le RTBLe module dispose également d'indicateurs lumineux d'état qui montrent l'état du module et l'état d'E/S individuel. Les formats de communication qui fonctionnent avec le module 1756-OB32 sont des données de sortie planifiées,données de sortieVous pouvez également configurer les états en mode défaut par point et les états en mode programme par point.Vous pouvez choisir les deux options suivantes:Le module 1756-OB32 a une catégorie de tension de 12/24V source CC et une plage de tension de fonctionnement de 10 à 31,2V DC.Son tirage actuel à 5.1V CC est de 300 mA et à 24V, il a une consommation de courant de 2 mA. Il a également une puissance totale de fond de 1,58W, un courant de fuite maximal hors état par point de 0,5 mA par point,et une chute de tension maximale en état de marche de 200 mV CC à 0.5 A. Son courant de surtension maximal par point est de 1 A pendant 10 ms par point, qui peut être répété toutes les 2 secondes à 60 degrés Celsius et son courant de charge minimum est de 3 mA par point.Le courant maximal par point à 50 degrés Celsius est de 0.5A et 0.35A à 60 degrés Celsius, tandis que le courant maximum par module est de 16 A à 50 degrés Celsius et de 10 A à 60 degrés Celsius. Ce module a également une tension d'isolation continue de 250V.Le temps de retard de sortie du module 1756-OB32 de l'arrêt à l'allumage est de 60 Le temps de fonctionnement est de 200 s et de 1 ms max.Il a une plage de température de fonctionnement de 0 à 60 degrés Celsius et une plage de température non de fonctionnement de -40 à 85 degrés Celsius.

Le 1756-OB32 est un module de sortie discrète ControlLogix qui fonctionne à une catégorie de tension de 12 / 24VDC. Ce module a trente-deux (32) canaux avec deux (2) groupes de huit (8) canaux chacun.Ce module est installé directement sur un châssis 1756 local ou distant.
