Emerson - GE Fanuc IC697CPX928 Module de l'unité centrale de traitement

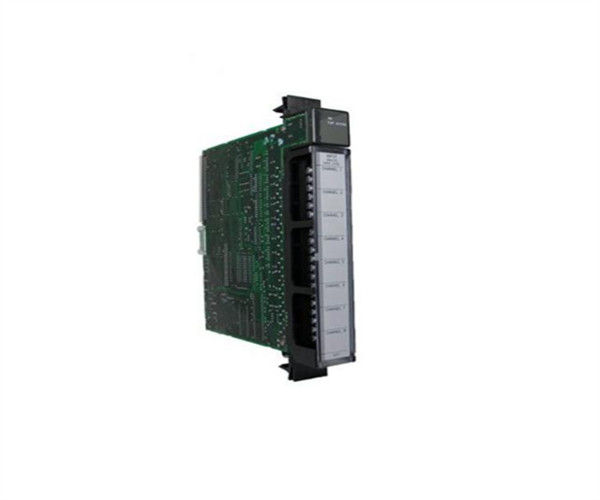

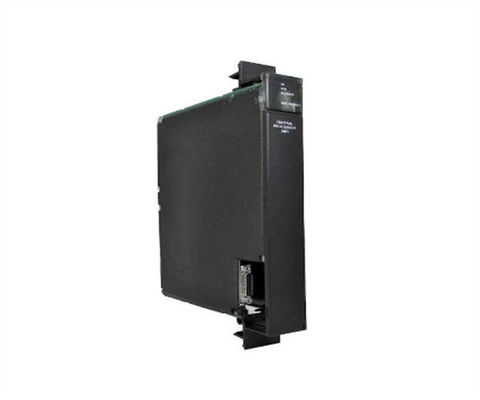

Description du produit de l'IC697CPX928

L'IC697CPX928 est un contrôleur logique programmable fabriqué par GE Automation and Controls.Un plan arrière monté sur le rack permet à cet appareil de communiquer avec plusieurs modules différentsUn interrupteur de commande en marche/arrêt avec trois positions ou un logiciel spécifique exécuté à partir d'un ordinateur connecté est utilisé pour contrôler l'IC697CPX928.

Les caractéristiques de cet appareil comprennent un microprocesseur de 96 MHz 80486DX4, des calculs en virgule flottante, des vitesses de processeur de 0,4 microsecondes pour chaque fonction booléenne, des entrées/sorties analogiques 8K et des entrées/sorties 12K de tout mélange.Le IC697CPX928 prend en charge plusieurs modules, y compris les modules d'interface LAN IC697 et divers modules d'affichage, de coprocesseur, de communications et d'interface de liaison.Les contrôleurs de bus IC660/61 et les modules I/O discrets et analogiques IC697 sont également compatibles avec ce dispositif..

Pour programmer cet appareil, connectez-le à un ordinateur chargé avec MS-DOS, Windows 95 ou Windows NT. Cette connexion est possible via une interface série, parallèle ou Ethernet.Pour les connexions Ethernet à l'ordinateur de programmationComme l'IC697CPX928 est programmé par logiciel, la configuration matérielle avec des commutateurs DIP et des jumpers n'est pas requise.Les paramètres de configuration de l'appareil peuvent être protégés numériquement par un mot de passe et physiquement par un commutateur.

L'IC697CPX928 fournit six mégaoctets de mémoire de données utilisateur et de programme. Cette mémoire est maintenue par une batterie CMOS au lithium.Le firmware du système d'exploitation est stocké dans la mémoire flash. Le démontage de l'appareil ou le remplacement de l'EPROM ne sont pas nécessaires pour mettre à jour le micrologiciel.

Dans les environnements où les températures atteignent 50 degrés Celsius, il faut un ventilateur de 70 pieds cubes par minute pour éviter une surchauffe.

Le manuel du produit contient des instructions détaillées pour l'installation de l'IC697CPX928.Le clavier de protection de la mémoire devrait être en position éteinte. Placez la batterie CMOS dans l'un des emplacements de connexion de la batterie. Insérez l'appareil dans le rack et reprenez le courant.

Spécifications techniques de l'IC697CPX928

Le courant nominal requis par le module IC697CPX928 est de 3,1 Ampères. La tension d'entrée requise est de 5 Volts CC.le module peut fonctionner à des températures ambiantes comprises entre 32 et 140 degrés FahrenheitSans refroidissement par air forcé, la plage de températures de fonctionnement du module CPU IC697CPX928 est réduite entre 32 et 122 degrés Fahrenheit.En fonction des types d'alimentation disponibles, 120 Volts AC, 240 Volts AC, ou 24 Volts DC alimentés par des ensembles de ventilateurs de rack peuvent être installés sur le module IC697CPX928. Le module CPU est livré avec 3 ports série,dont 2 ports prennent en charge la communication RS-485 et 1 port prend en charge la communication RS-232.Ces ports série peuvent être utilisés pour interfacer avec des périphériques de programmation pour la configuration du processeur.des modules Ethernet optionnels peuvent également être installés dans le PLC pour permettre la configuration du module IC697CPX928 sur les réseaux Ethernet. Les entrées/sorties prises en charge par le module IC697CPX928 comprennent un maximum de 8000 entrées/sorties analogiques et 12 000 entrées/sorties dans n'importe quel mélange. Le module IC697CPX928 nécessite 1 fente dans le rack PLC de la série 90-70 de GE Fanuc pour l'installation.Un total de 7 LED sont fournis à l'avant du module pour les mises à jour de statut.
