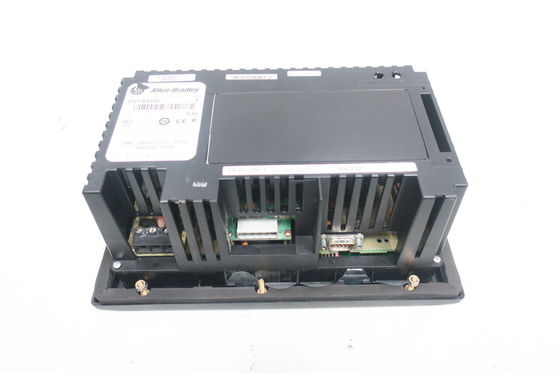

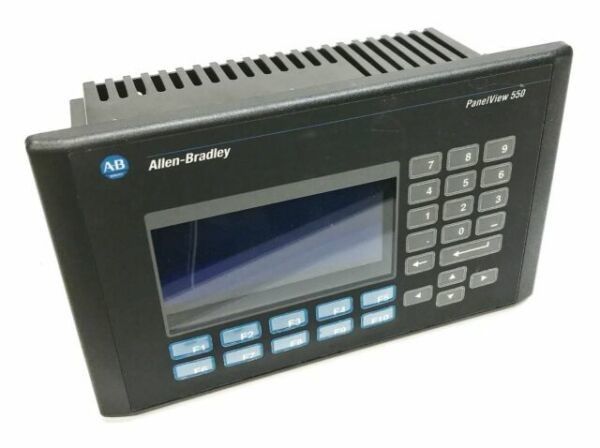

HMI Touch Screen 2711-K3A17L1 Allen Bradley PanelView300 Series A 550 Rev A

Écran tactile HMI 2711-K3A17L1 Allen Bradley PanelView300 Série A 550 Rv A

Spécifications techniques

Écran tactile HMI 2711-K3A17L1

Indicateurs d'état:: COMM: Faille verte: rouge
Ports de communication: RS232 (DF1)
Mémoire d'application:: 170 Ko du temps d'exécution de l'application; 240 Ko de mémoire non volatile (objets d'application plus texte et cartes bit)
Assemblage du clavier:: 8 touches de fonction (F1...F8); touches de curseur; touches d'entrée numérique
Résolution: 128 x 64 pixels
Surface d'affichage: 73 mm (w) x 42 mm (h) 2,87 pouces.
Type d'affichage: LCD monochrome transflectrice avec rétroéclairage LED
Type de produit:: Terminal d'opérateur standard PanelView 300
Famille de produits:: Terminal d'opérateur standard PanelView
Fabricant: Rockwell Automation
La tension d'entrée doit être comprise entre 18 et 32 V de courant continu (24 V de courant continu nom)
Emballage:: NEMA type 12/13, 4X (utilisation à l'intérieur uniquement), IP54, IP65
Marque: AB
Lumière arrière: durée de vie de la rétroéclairage LED de 100 000 heures
Numéro de pièce/numéro de catalogue: 2711-K3A17L1
Ligne de produits: Panelview 300
Taille de l'écran: 3 pouces
Couleur d'affichage: monochrome
Type d'entrée: clavier
Communiqué: RS-232 (DF1) Porte de communication
Puissance d'entrée: 24 volts en courant continu
Mémoire: 240 Ko
Le câble de communication: 1761-CBL-PM02
Poids de l'expédition: 3 livres
Dimensions d'expédition: 11 x 8 x 6 pouces
Série: A et B
UPC: 10611320275138
Statut du cycle de vie du produit*: arrêté/obsolète

Spécifications du terminal standard de PanelView

Spécifications environnementales

Ce tableau répertorie les spécifications environnementales de la famille de terminaux PanelView Standard.

Tableau 1 - Spécifications environnementales - Terminals standard de la vue de tableau

Attribut 2711 PanelView Standard 300, 300 Micro, 550, 1000

Température de fonctionnement 0...55 °C (32...131 °F) 600 couleur: 0...50 °C (32...122 °F)

Température, stockage 550 300 Micro 300, 600, 1000 -20...70 °C (-4...158 °F) -20...85 °C (-4...185 °F) -25...70 °C (-13...158 °F)

Dissipation thermique 300 Micro 300 550 600 clavier 600 touch 1000 2,5 W (8,5 BTU/h) 6 W (13 BTU/h) 20 W (69 BTU/h) 32 W (107 BTU/h) 17 W (577 BTU/h) 39 W (132 BTU/h)

Humidité relative 300 Micro, 600 clavier, 1000 300, 550 600 toucher 5...95% non condensant à 0...55 °C (32...131 °F) 5...95% non condensant à 0...30 °C (32...86 °F) 5...95% non condensant à 0...40 °C (32...104 °F)

Vibrations fonctionnant à 2 g jusqu'à 2000 Hz

Altitude de fonctionnement 2000 m (6561 pi)

Choc, fonctionnement/non fonctionnement 300 Micro, 550, 300, 600, 1000 30 g/50 g 15 g/30 g

Rating de l'enceinte NEMA type 12, 13, 4X (utilisation à l'intérieur uniquement), IP54, IP65

Contaminants à l'air 300 seulement revêtus conformément à la norme ANSI/ISA S71.04 - 1985 Niveau de gravité G3 EN60654-4: 1998 Classe 3

À propos de l'écran tactile HMI 2711-K3A17L1

Le terminal de clavier AB 2711-K3A17L1 de la série A est un terminal PanelView 300 qui possède des graphiques monochromes et une tension d'entrée en courant continu de 24 volts. This terminal can be used as a human-machine interface but it should not be used for emergency stopping because it depends on solid-state electronics that are not suitable for emergency or safety functionsPour assurer la sécurité du terminal 2711-K3A17L1 de la série A et de ses utilisateurs,installer sur le terminal des dispositifs de sécurité câblés destinés à effectuer des arrêts d'urgence ou d'autres fonctions d'urgence en cas d'erreurCe terminal PanelView 300 pèse 3 livres et mesure 11 x 8 x 6 pouces.Le rétroéclairage pour l'écran monochrome de 3 pouces sur le terminal de clavier de la série 2711-K3A17L1 n'est pas remplaçable, mais il durera longtemps (jusqu' à 100 000 heures).

Le terminal de clavier AB 2711-K3A17L1 série A peut être programmé avec le logiciel PanelBuilder 32 pour les applications pour lesquelles il sera utilisé.Ce logiciel permet également au terminal de réutiliser les anciennes applications en les convertissant en applications adaptées aux tâches à accomplir.Ce terminal peut supporter une carte mémoire ATA. Les 8 touches de fonction sur le clavier peuvent être programmées pour contrôler 8 fonctions différentes rapidement et facilement.Il y a aussi 4 touches fléchées que les opérateurs peuvent utiliser pour naviguer dans les applications sur l'écran d'affichageLe terminal 2711-K3A17L1 de la série A est livré avec 240 KB de mémoire interne.
