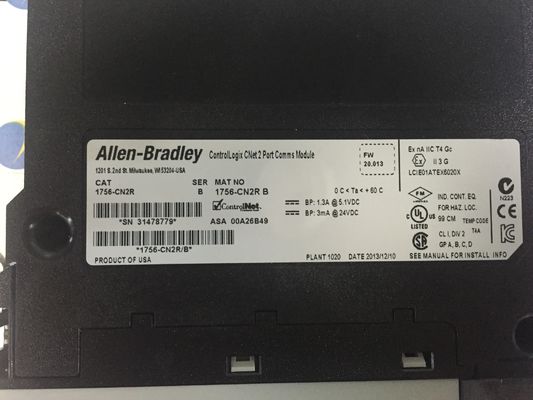

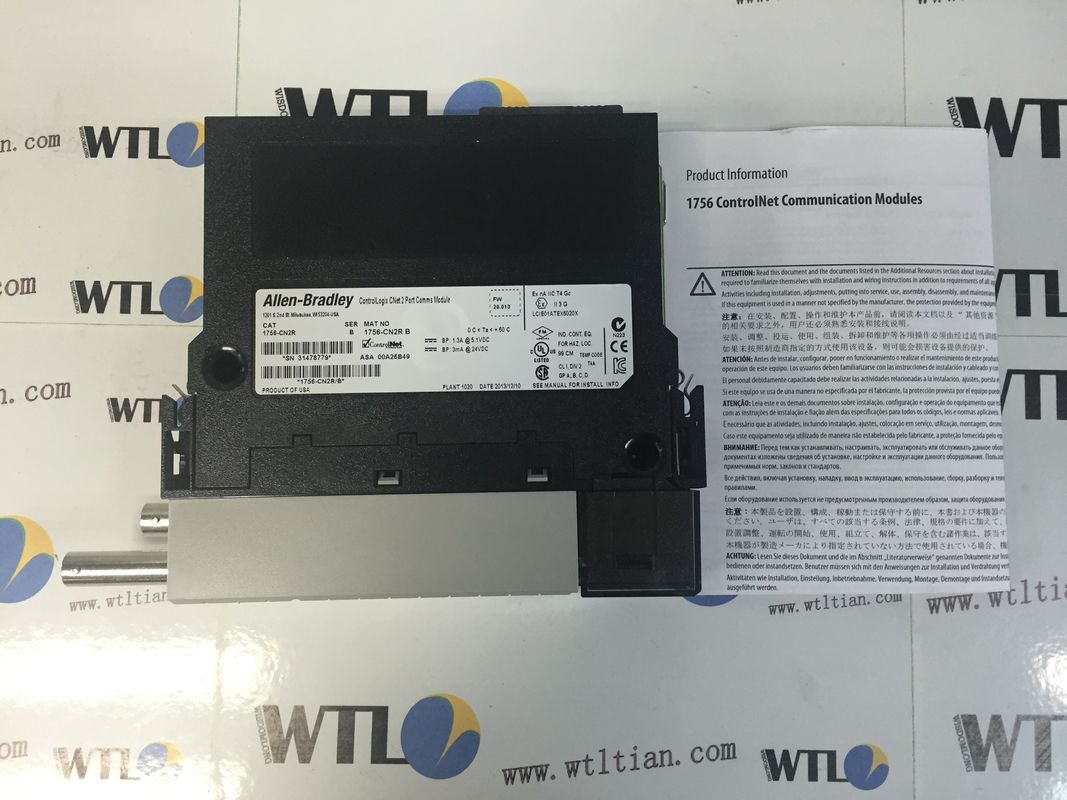

Connexions du module d'interface de 1756-CN2R ControlLogix ControlNet 128

Connexions du module d'interface de 1756-CN2R ControlLogix ControlNet 128

Caractéristiques pour le module d'interface de ControlLogix ControlNet 1756-CN2R
MODULE D'INTERFACE À CANAL DOUBLE
COMMUNICATIONS
CONTROLNET
MÉDIAS SUPERFLUS
5 MBSP
128 CONNEXIONS DE LOGIX
99 NOEUDS

D'AUTRES PRODUITS SUPÉRIEURS

Nombre de connexions

Le module soutient un maximum de 131 connexions. Cependant, 3 des 131 connexions sont toujours réservés pour le contrôle superflu. Par conséquent, 128 connexions sont disponibles pour l'usage standard. Puisque les connexions sont réservées, elles apparaîtront toujours en service même lorsqu'aucune connexion n'est ouverte. Pour accéder à l'information de connexion, right-click le module dans la fenêtre de RSWho du logiciel classique de RSLinx.

Anomalies corrigées avec la révision 20,013
Chat. No. description
1756-CN2/B,
1756-CN2R/B
Corrigé : Un défaut de communication s'est produit quand le module était dans un châssis d'entrée-sortie et a été configuré comme support optimisé. Dans le logiciel de RSLogix 5000,
les sorties dans le châssis aller aux états configurés pour le mode 100 au lieu du mode de défaut.
Le contournement précédent à l'correction était d'employer une liaison directe au lieu d'une connexion optimisée par support pour l'adaptateur d'entrée-sortie.
Lgx00105037 ; Avis 2010-04-002 de produit
Corrigé : Le module 1756-CN2x a renvoyé une erreur à un “filet de prise
La demande de la ressource si le module recevait la demande juste après la réponse avec le succès à un précédent “obtiennent la ressource du réseau”
demande.
Ce n'était pas une question pour le logiciel de RSNetWorx parce qu'il attend approximativement 15 secondes après que la demande “obtiennent ressource du réseau”
avant de publier une demande de prise.
Le contournement précédent à l'correction était de programmer un délai court entre les deux demandes. Lgx00103680 a corrigé : Sur le powerup, l'indicateur d'OK des modules 1756-CN2x a pu avoir été rouge. L'affichage de statut de module a indiqué un de ces messages parce que les modules 1756-CN2x inexactement détectés
la taille du châssis superflu :
• Ligne 630 de CmdConnOpen.cpp

La révision 20,13 de progiciels de module de communication 1756-CN2x/B n'est pas compatible avec le matériel de module de communication 1756-CN2x/A. Le nombre de connexions les modules soutiennent un maximum de 131 connexions. Cependant, 3 des 131 connexions sont toujours réservés pour le contrôle superflu. Par conséquent, 128 connexions sont disponibles pour l'usage standard. Puisque les connexions sont réservées, elles apparaîtront toujours en service même lorsqu'aucune connexion n'est ouverte.
