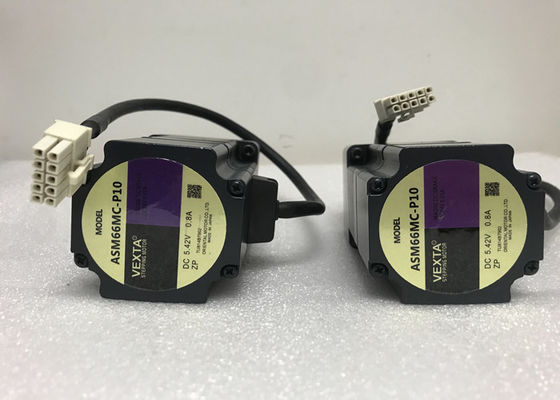

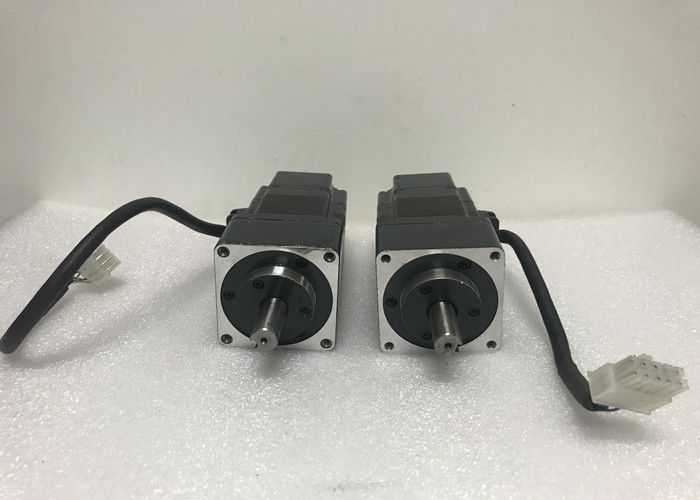

Le moteur ASM66MC-P10 servo industriel a clôturé C.C 5.42V du moteur VEXTA d'Alphastep de contrôle de boucle

ASM66MC-P10 Servo-moteur industriel à boucle fermée

Spécifications du servo-moteur industriel ASM66MC-P10

• Moteur à boucle fermée
• Taille du cadre 2,36 pouces carrés
• Le rapport de puissance entre les engrenages AC (X:1) 10:1 Arbre/engrenage
• Type TH Arbre à engrenages électromagnétique unique
• Résolution équipée de frein (réglage de la résolution: 1000 P/R) 0,036 °/Pulse
• Inertia du rotor (oz-in2) 3,1 oz-in2 Conforme à la réglementation RoHS Aucune sécurité
• Normes UL CSA EN CE CE Marquage Directives basse tension Directives EMC Classe d'isolation Classe B (266oF [130oC]),
• UL/CSA: reconnu comme classe A 221oF (105oC)
• Résistance d'isolation minimale de 100 MΩ mesurée par un méger de 500 VDC entre les enroulements du châssis et les enroulements électromagnétiques du châssis.Résistance diélectrique suffisante pour résister pendant une minute aux éléments suivants:: Enroulements de cadre 1,5 kV 50 ou 60 Hz,
• Enroulements de freinage électromagnétiques à cadre 1,0 kV 50 ou 60 Hz
• Humidité ambiante inférieure ou égale à 85% (non condensée)
• Atmosphère de fonctionnement Aucun gaz corrosif, poussière, eau ou huile.

Systèmes moteurs à boucle fermée AlphaStep

Les systèmes de contrôle en boucle fermée AlphaStep d'Oriental Motor effectuent des opérations de positionnement précises avec facilité.L'AlphaStep dispose d'un système de commande unique combinant les avantages de "commande en boucle ouverte" et "commande en boucle fermée".

Avec le système de commande AlphaStep, la position du moteur est toujours surveillée et le conducteur passe ensuite automatiquement entre les deux types de commande en fonction de la situation.Dans des circonstances normales, le fonctionnement du moteur est surveillé et la commande est appliquée en utilisant une boucle ouverte comme un moteur pas à pas standardSi une erreur se produit entre la position de la commande et celle du moteur en raison d'une charge ou de quelque chose du même type, le système passe immédiatement à la commande en boucle fermée comme un servo-moteur.Ceci corrige la position et la vitesse en maintenant l'opération souhaitéeLa combinaison de ces deux méthodes de contrôle assure une fiabilité et des performances élevées.

Pour élargir les applications des moteurs pas à pas, Oriental Motor propose de nombreuses séries de produits conçues avec des spécifications de puissance différentes et diverses fonctions.Un large éventail de variations est disponible dans chaque série., car les produits sont proposés dans de nombreuses tailles de châssis et options préassemblées, telles que les types de freins électromagnétiques, les types d'engrenages ou les produits à actionneurs linéaires et rotatifs.

Caractéristiques

• Fonctionnement à basse vitesse à bas niveaux de vibration La série AS permet un fonctionnement en douceur et à basse vitesse avec des vibrations extrêmement faibles, grâce à son entraînement à micro-étape,qui permet de marcher à très petits angles.
• Fonction d'alarme intégrée - Chaque fois qu'une charge dépassant largement la valeur nominale du moteur est rencontrée, ou lorsque l'arbre de sortie du moteur est contraint pendant le fonctionnement, le conducteur émet une alarme d'alarme.Dans une application de déplacement vertical, le frein électromagnétique peut être déclenché à la détection de cette alarme pour empêcher la chute d'une section en mouvement et de l'ouvrage.
• Filtre de vitesse préréglé - La constante de temps du filtre qui détermine la réponse du moteur peut être réglée en 16 incréments.
• Courant de fonctionnement prédéfini - Le niveau de courant du moteur pendant le fonctionnement peut être réglé entre 6 et 100% (maximum) en 16 incréments.
• Résolution prédéfinie - Les niveaux de résolution du moteur peuvent être réglés en quatre incréments: 0,72°/pulse, 0,36°/pulse, 0,072°/pulse et 0,036°/pulse.

Type de série AS

Les données relatives à l'utilisation du produit doivent être communiquées à l'autorité compétente.
Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles sont situées.
Pour les appareils à commande numérique, le numéro de série de l'appareil doit être le suivant:
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
