AB 2,8 A/2.8 un module 1756-A17 de châssis de série de ControlLogix

AB 2,8 A/2.8 un module 1756-A17 de châssis de série de ControlLogix

Caractéristiques pour le module 1756-A17 de châssis de série de ControlLogix

• Fabricant Rockwell Automation
  Marque AB
  Température de fonctionnement, série du °C +60 de C -25… (- °F) 13… +140
  Température de fonctionnement, série B 0°C à +60°C (+32°F à +140°F)
  No. de monter les étiquettes Dix (10)
  Orientation horizontale
  Courant @ 24VDC 2,8 A/2.8 A de carte mère
  Courant @ 5.1VDC 15 A/6 A de carte mère
  Courant @ 3.3VDC 4A/4 A de carte mère
  Courant @ 1.2VDC 1,5 A de carte mère
  No. de fentes dix-sept (17) fentes
  Température de stockage -40°C à +85°C (- 40°F à +185°F)
  Hygrométrie 5 95% (sans condensation)

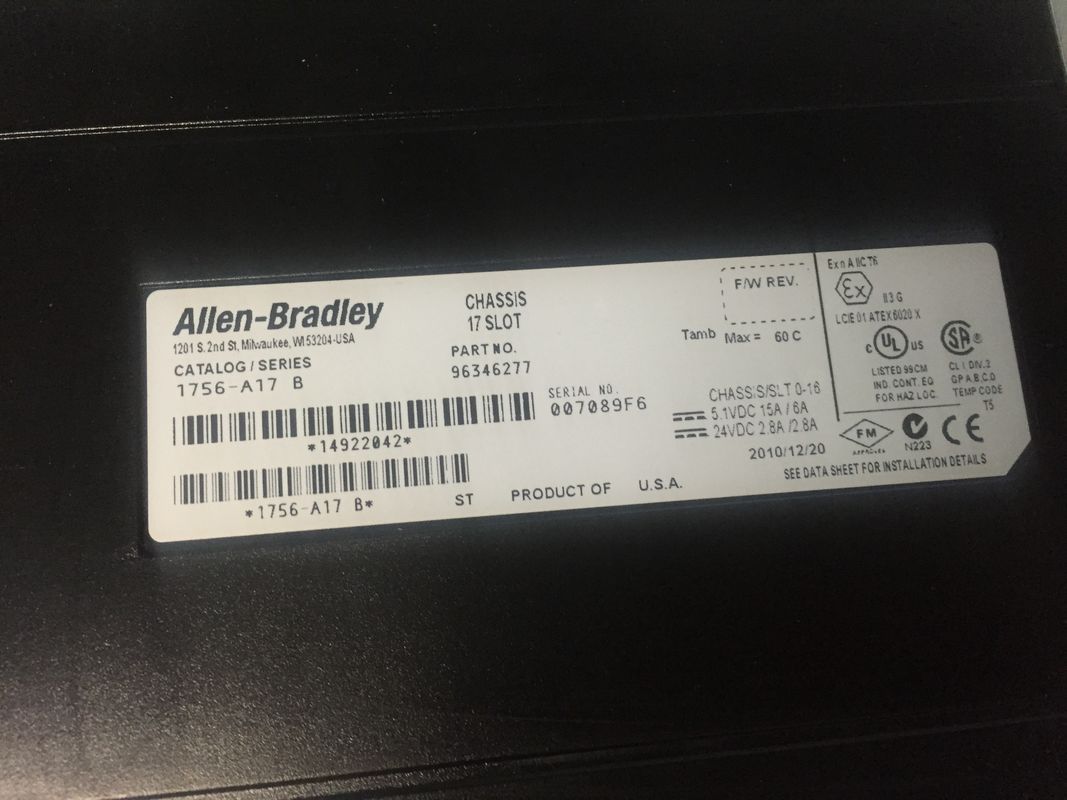

  No. 1756-A17 de numéro de la pièce/catalogue
  Série ControlLogix
  Type châssis de module
  Montage du bâti de panneau
  L'au sol fonctionnel de la terre de taille de fil - câblage cuivre solide ou échoué de 8,3 mm2 (A.W.G. 8) a évalué au °C 90 (°F) 194 ou plus grand au sol protecteur de la terre - câblage cuivre solide ou échoué de 2,1 mm2 (A.W.G. 14) a évalué au °C 90 (°F) 194 ou plus grand
  Fentes 17
  Dissipation de puissance 6 watts (maximum)
  Dimensions 30 x 36 x 8 pouces
  Livres du poids 4,8 (2,2 kilogrammes)
  La clôture s'ouvrent
  Courant de carte mère (5 volts de C.C) 10 ampères
  Courant de carte mère (24 volts de C.C) 2,8 ampères
  UPC 10612598129291

D'AUTRES PRODUITS SUPÉRIEURS

Au sujet du module 1756-A17 de châssis de série de ControlLogix

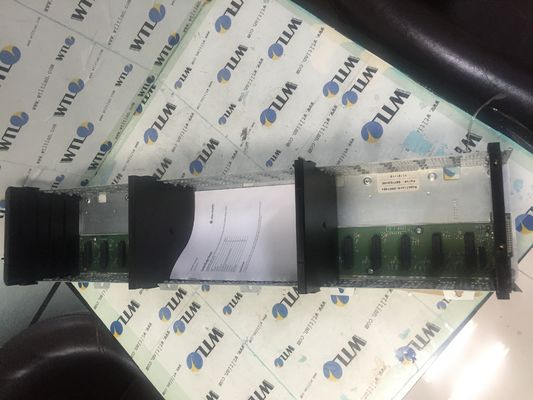

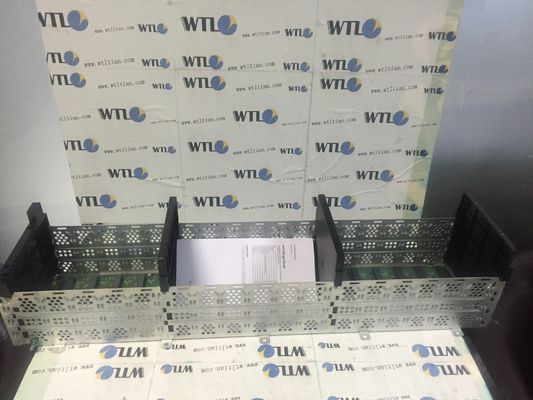

AB 1756-A17 est un composant de ControlLogix. C'est des 17 châssis de fente qui est employé pour monter des modules de ControlLogix comprenant des processeurs, modules d'entrée-sortie, modules de spécialité et pour entourer des modules d'associé.

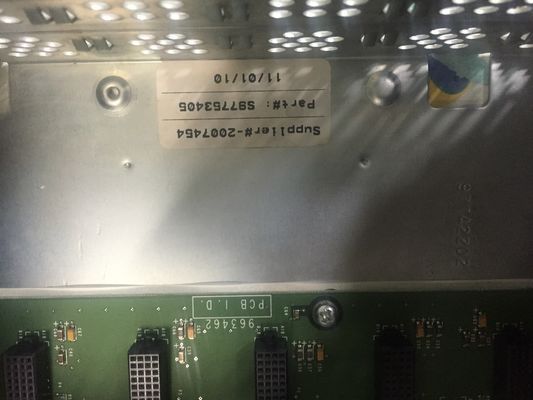

Le 1756-A17 fournit le logement de module comprenant la connexion nécessaire de carte mère pour permettre la connexion de module et la distribution internes de la puissance d'autobus par les circuits électroniques incorporés et a fourni des fentes de support au châssis. Il a une puissance de 1,5 A @ 1.2VDC ; 4A/4A @ 3,3 VOLTS CONTINU ; 15 A/6 A @ 15 A/6 A et 2,8 A/2.8 A @ 24VDC.

Le 1756-A17 soutient le support horizontal seulement et exige une taille d'armoire minimum ou un espace disponible de 76,2 x de 91,4 x de 20,3 cm (30 x 36 x 8 po.). Les 10 étiquettes de montage fournies permettent le support de panneau direct à la Sous-commission de clôture pour l'installation commode et rapide. Ce châssis pèse 2,20 kilogrammes (4,8 livres).

Quand les châssis du support 1756-A17 avec les châssis voisins de ControlLogix, espace requis spécifiques sont 10,2 cm (4,0 po.) plus la largeur de l'alimentation d'énergie (côté gauche), 7,7 cm (3,0 po.) plus la largeur de l'alimentation d'énergie (côté droit), 15,3 cm (6,0 po.) Dégagement supérieur et dégagement inférieur de 5,1 cm (2,0 po.).

Les 1756-A17 sont disponibles dans 3 révisions de châssis, spécifiquement, la série A, B et C. Series C offre spécifiquement les directives améliorées de fente, ventilation, des étiquettes plus dures de support, trous supplémentaires pour monter les étiquettes et la vis moulue supplémentaire pour l'arrêt à au sol de panneau.

Le châssis 1756-A17 standard inclut des capacités de temps-estampillage inhérentes pour des applications de SOE. La carte mère de châssis distribue la puissance à chacun des modules dans le châssis en fournissant une artère de communications ultra-rapide entre les modules. Elle exige d'un câblage IFM ou un RTB de bulletin 1492 de relier tout le câblage du côté champ. Le châssis 1756-A17 standard fournit à l'entretien facile la configuration de RIUP. Pour empêcher des erreurs de remplacement, il offre également la saisie électronique. En cas de n'importe quel échec de côté de système ou de champ, sa caractéristique diagnostique complète aide à identifier le défaut. Elle est compacte, rentable, et facilement compatible avec des articles tels que l'opérateur de PanelView.
