Module d'E/S numériques AB ControlLogix Entrées 32 1756-IB32

Module d'E/S numériques AB ControlLogix Entrées 32 1756-IB32

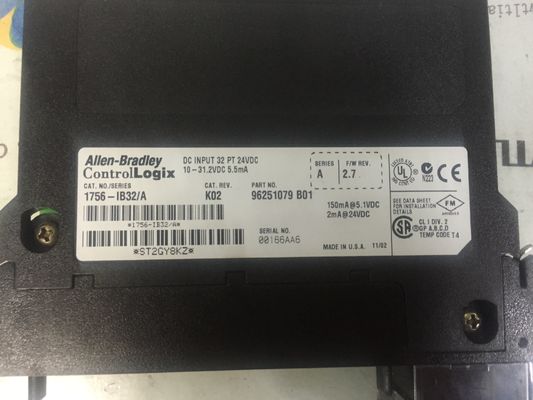

Spécifications des entrées du module d'E/S numériques 32 1756-IB32

Fabricant Rockwell Automation
Marque Allen Bradley
Référence/N° de catalogue 1756-IB32
Série ControlLogix
Entrées 32
Type de module Module d'entrée CC numérique
Nombre d'entrées Trente-deux (32) entrées
Tension d'entrée 12-24 Volts DC Sink
Plage de tension de fonctionnement 10-31,2 volts CC
Module Keying Électronique
Temps de retard d'entrée 2 millisecondes plus le temps de filtre sélectionné
Courant de fonctionnement maximal 5,5 milliampères
Courant de fonctionnement minimum 2 milliampères à 10 Volts DC
Courant d'entrée maximal, état désactivé 1,5 milliampères
Temps de retard d'entrée, OFF à ON Retard matériel : 380 µs max + temps de filtrage
Temps de retard d'entrée, ON à OFF Retard matériel : 420 µs max + temps de filtrage
Courant de fond de panier à 5 Volts 120 milliampères
Dissipation de puissance (max.) 6,2 W à 60 °C (140 °F)
Courant de fond de panier à 24 Volts 2 milliampères
Courant de fond de panier à 5,1 volts 100 milliampères
Dissipation thermique 21,1 BTU/h à 60 °C (140 °F)
CUP 10612598171306
Bornier(s) amovible(s) 1756-TBCH 1756-TBSH

AUTRES PRODUITS SUPÉRIEURS

À propos des entrées du module d'E/S numériques 32 1756-IB32

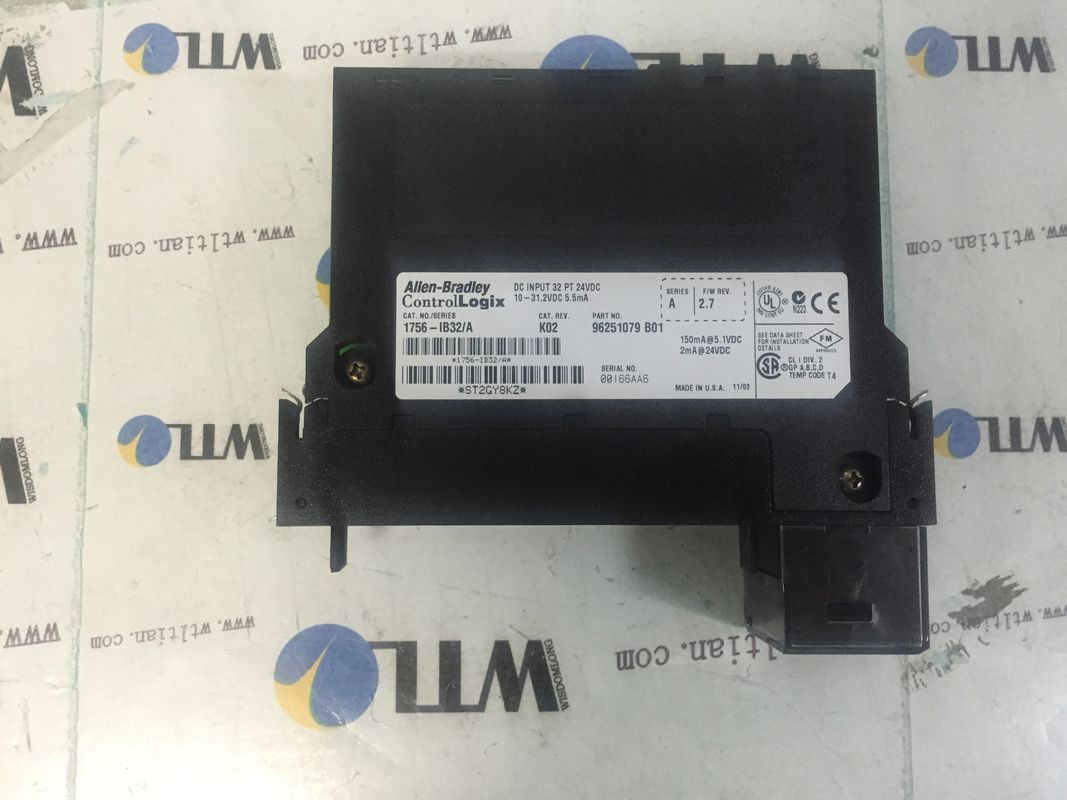

Le AB 1756-IB32 est un module d'E/S numériques ControlLogix.Faisant partie du système ControlLogix, ce module d'entrée dispose de 32 entrées disponibles en 2 groupes, avec 16 points dans chaque groupe.Il est monté sur un châssis ControlLogix en utilisant le boîtier de bornier amovible requis, ou RTB, tel que AB 1756-TBCH ou 1756-TBS6H.Ce module occupe un emplacement unique du châssis ControlLogix et est fourni avec un type de boîtier ouvert.Le module 1756-IB32 a une plage de tension de fonctionnement de 10 à 31,2 volts CC et une tension d'entrée nominale de 24 volts CC.Il a une catégorie de tension de 12/24 volts CC, une consommation de courant de 120 mA à 5,1 volts et 2 mA à 24 volts, et une puissance nominale totale du fond de panier de 0,66 W. La dissipation de puissance maximale est de 6,2 W à 60 degrés Celsius. , tandis que la dissipation thermique est de 21,1 BTU/heure, également à 60 degrés Celsius.

Le module d'E/S numériques AB 1756-IB32 ControlLogix a également un courant d'appel maximal de 250 mA, qui chute à moins de 37 % en 22 millisecondes sans activation.A l'état bloqué, son courant maximal est de 2,27 mA et sa tension maximale est de 5 Volts.Le temps de retard d'entrée pour les processus off-to-on et on-off diffère.Pour le processus off-to-on, il existe un délai matériel pouvant atteindre 380 microsecondes plus un temps de filtrage configurable par l'utilisateur de 0, 1 ou 2 millisecondes.Le temps de retard marche-arrêt comprend le temps de retard matériel jusqu'à 420 microsecondes plus le temps de filtrage configurable par l'utilisateur de 0, 1, 2, 9 ou 18 millisecondes.

L'AB 1756-IB32 est un module d'entrées discrètes haute densité qui appartient à la famille de produits ControlLogix des contrôleurs d'automatisation programmables (PAC).Ce module comporte trente-deux (32) canaux d'entrée, regroupés en deux (2) avec seize (16) canaux chaque groupe.

Il peut être installé sur un rack d'E/S local ou un châssis d'E/S distribuées ou dans un système de contrôle autonome ou distribué (DCS) tel que Plant PAx d'AB.Une fois ce module entré via la configuration matérielle, les paramètres du module sont accessibles tels que les propriétés générales du module avec des paramètres importants de détrompage compatible et d'affectation des emplacements.Ce module dispose également d'un intervalle de paquets de requête (RPI) configurable, d'une inhibition de module, d'une réaction à une panne de communication et d'une connexion planifiée via ControlNet.Chaque canal de ce module a des paramètres de filtre configurables pour permettre un réglage fin du temps de réaction du module aux signaux.Ce réglage est utile dans les applications où les signaux discrets sont erratiques et exposés au bruit.Cette fonction permet d'éviter les fausses lectures négatives positives.

Ce module est également fourni avec la capacité d'auto-diagnostic via les informations du module où l'état de diagnostic du module peut être surveillé, tel qu'un défaut mineur et majeur.Il peut également détecter l'état du fond de panier ControlLogix auquel le module est connecté.

Ce module est livré avec un bornier amovible (RTB).Ce RTB permet le remplacement modulaire d'un module défectueux et facilite le câblage des signaux.Les RTB compatibles pour ce module sont 1756-TBCH 1756-TBS6H ou un RTB à 36 bornes.
