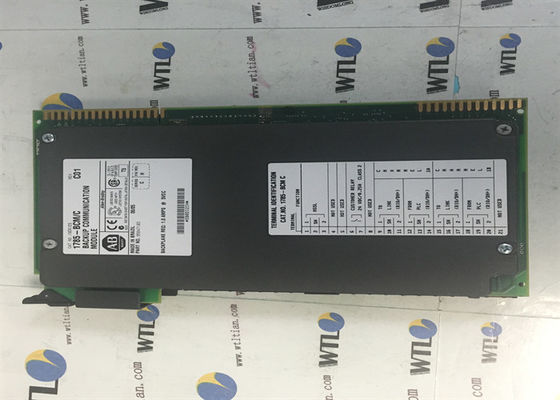

AB/Rockwell Automation 1785-BCM Contrôleur programmable de logique de PLC de ControlLogix

Contrôleur programmable de logique de PLC d'AB/Rockwell Automation 1785-BCM ControlLogix

Description :

AB 1785-BCM est un module de communications de secours (BCM) plus lequel est employé pour fournir le changement ultra-rapide de l'artère de communications utilisant le bus de données (DH+) et le protocole d'entrée-sortie d'extérieur (RIO). Il est employé pour la configuration superflue du processeur PLC5 et compatible pour l'usage avec les processeurs PLC5 tels que des processeurs de PLC-5/15 les séries B, -5/20, -5/25, -5/30, -5/40, et -5/60.

Spécifications techniques pour 1785-BCM
Fabricant Rockwell Automation
Type module de module de communications de secours
UL de certification – équipement industriel de contrôle, E65584 CSA – classe 1, Division 2, LR69960C
La température opérationnelle 0 degrés. Celsius à 60 degrés. Celsius (32 degrés. Fahrenheit à 140 degrés Fahrenheit)
HSSL communique avec 1,2 Megabaud
C.C 24V du relais .25A de client @ (résistif)
Emplacements de saisie entre 8 et 10 entre 34 et 36
Châssis 1771 d'entrée-sortie d'emplacement de module (locaux)
Série compatible des processeurs PLC-5/15 B, -5/20, -5/25, -5/30, -5/40, et -5/60
Marque AB
No. 1785-BCM de numéro de la pièce/catalogue
Interface périodique à grande vitesse 1 de lien
DH+/RIO Interface 2
Câblage du bras 1771-WG
PCI local 2,3 de Communcations d'autobus conforme
Diagnostic/statut de LED 1 par Manche
Max Modules Per System 4
Poids 0,3 livres (0,1 kilogrammes)
Manteau isogone de revêtement
Alimentation externe requise aucun
Retard typique de signal à C.A. () 29 (+/- 8) Mme
Retard typique de signal de C.C () 30 (+/- 7) Mme
Dimensions 4,5 x 12,4 x 6,3 dans (115 x 317 x 160 millimètres)
UPC 10612598

D'AUTRES PRODUITS SUPÉRIEURS

Au sujet de 1756-L55M12

AB 1785-BCM est un module de communication de legs qui est utilisé avec la plate-forme du contrôleur PLC5. Ce module est un châssis de simple-fente qui est employé pour fournir la redondance de communication et la capacité de changement d'un processeur primaire de PLC à a support-par le processeur PLC5. Ce module peut fournir le bus de données ultra-rapide plus (DH+) et le support de communication d'entrée-sortie d'extérieur (RIO) par l'intermédiaire du lien périodique ultra-rapide (HSSL) avec le changement accélèrent à 1,2 Megabaud.

Le 1785-BCM comporte également un tampon interne s'élevant jusqu'aux mots 4K et capable de lancer le changement dans différents événements tels que la panne de courant, erreur de processeur comprenant le défaut de module de l'associé 1785-BCM. En plus, le changement peut également arriver pendant le changement manuel de la COURSE au mode 100, COURSE À DISTANCE à la transition À DISTANCE de PROGRAMME et la COURSE de rem et le mode test À DISTANCE ont changé.

Le 1785-BCM est compatible pour l'usage avec un grand choix de processeurs PLC5 tels que des processeurs de PLC-5/15 les séries B, -5/20, -5/25, -5/30, -5/40, et -5/60. Il est installé sur un châssis 1771 d'entrée-sortie avec des emplacements de saisie entre 8 et 10 ou entre 34 et 36. Il exige l'utilisation d'un bras de câblage avec le numéro de catalogue 1771-WG pour l'arrêt rapide des fils de communication au 1785-BCM.

Quand utilisant le BCM, des modules d'entrée et sortie ne sont pas autorisés pour être installés dans le même châssis où le processeur et le BCM est installé. Les modules d'entrée-sortie doivent être installés à distance, agissant en tant que stations distribuées d'entrée-sortie
