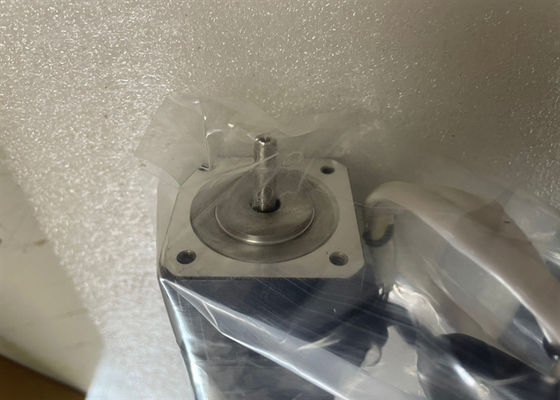

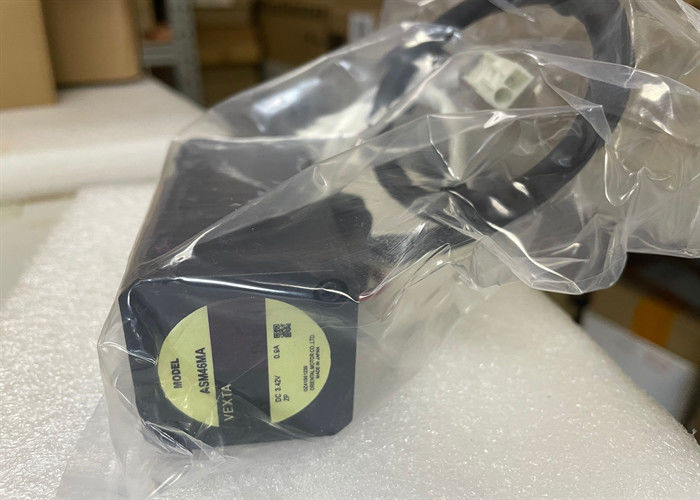

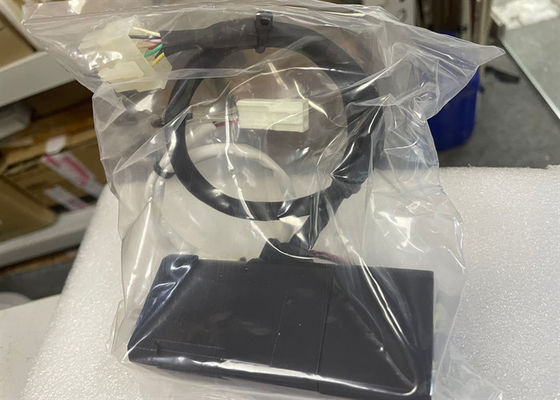

Le moteur servo industriel VEXTA d'ASM46MA a fermé la boucle DC24V±5% 1000P/R

Le moteur servo industriel VEXTA d'ASM46MA a fermé la boucle DC24V±5% 1000P/R

Description de produit du moteur servo industriel ASM46MA

Angle d'installation : 42mm
Type norme
Type axe simple d'axe
Freins électromagnétiques.
Moment de rotor de l'inertie j83 X 10-7kg m2
Le rapport de réduction
Résolution : impulsion 0.36°/à l'arrangement 1000P/R
Type électromagnétique type actionné de pièce de frein
Électromagnétique unité de frein puissance DC24V±5%
Puissance électromagnétique d'unité de frein 2w
Excitation électromagnétique 0.08a actuel de pièce de frein
Couple statique 0.15N de frottement de pièce électromagnétique de frein · m
Moteur 0.6kg de masse

Caractéristiques d'ASM46MA

AlphaStep a fermé des systèmes de moteur pas à pas de boucle

AlphaStep du moteur d'Oriental a fermé des systèmes de contrôle de boucle pour effectuer des opérations de positionnement précises facilement. L'AlphaStep comporte un système de contrôle unique combinant les avantages « du contrôle de boucle ouverte » et « a fermé le contrôle de boucle ».

Avec le système de contrôle d'AlphaStep, la position du moteur est toujours surveillée et alors le conducteur commute automatiquement entre les deux types de contrôle selon la situation. Dans des circonstances normales le fonctionnement du moteur est surveillé et le contrôle est appliqué utilisant la boucle ouverte comme un moteur pas à pas standard. Si une erreur se produit entre la commande et la position de moteur dues à une charge ou analogues, le système commute immédiatement au contrôle de boucle bloquée comme un moteur servo. Ceci corrige la position et la vitesse maintenant l'opération désirée. La combinaison de ces deux méthodes de contrôle assure la fiabilité et la représentation élevées.

Pour augmenter des applications des moteurs pas à pas, le moteur oriental offre beaucoup de séries différentes de produit conçues avec différentes caractéristiques de puissance et diverses fonctions. Une gamme étendue de variation sont disponible dans chaque série, car les produits viennent dans beaucoup de formats de l'image et d'options prémontées, telles que les types électromagnétiques de frein, les types adaptés ou les produits de déclencheur linéaire et rotatoire.

Caractéristiques

• L'opération à vitesse réduite aux niveaux bas de vibration la série d'as réalise l'opération sans heurt et à vitesse réduite avec extrêmement - la basse vibration, grâce à sa commande de micro-progression, qui permet la progression dans des angles très petits.
• Fonction intégrée d'alarme--Toutes les fois qu'une charge dépassant considérablement l'estimation de moteur est produite, ou quand l'axe de sortie du moteur est contraint lors du fonctionnement, le conducteur produit une alarme d'avertissement. Dans une application de vertical-voyage, le frein électromagnétique peut être déclenché sur la détection de cette alarme pour empêcher une section mobile et le travail de tomber.
• Filtre préréglé de vitesse--La constante de temps de filtre qui détermine la réponse de moteur peut être placée dans 16 augmentations.
• Courant préréglé d'opération--Le niveau du moteur actuel lors du fonctionnement peut être placé entre 6 à 100% (maximum) dans 16 augmentations.
• Résolution préréglée--Les niveaux de résolution de moteur peuvent être placés dans quatre augmentations : 0.72°/pulse, 0.36°/pulse, 0.072°/pulse et 0.036°/pulse.

Série d'as de type courant

AS46AA AS66AA AS69AA AS98AA AS911AA AS46MA
AS66MA AS69MA AS98MA AS66A AS69AC AS98AC
AS911AC AS66MC AS69MC AS98MC AS66AS AS69AS
AS98AS AS911AS AS66MS AS69MS AS98MS
