Description pour GE Fanuc IC693CPU363

D'AUTRES PRODUITS SUPÉRIEURS

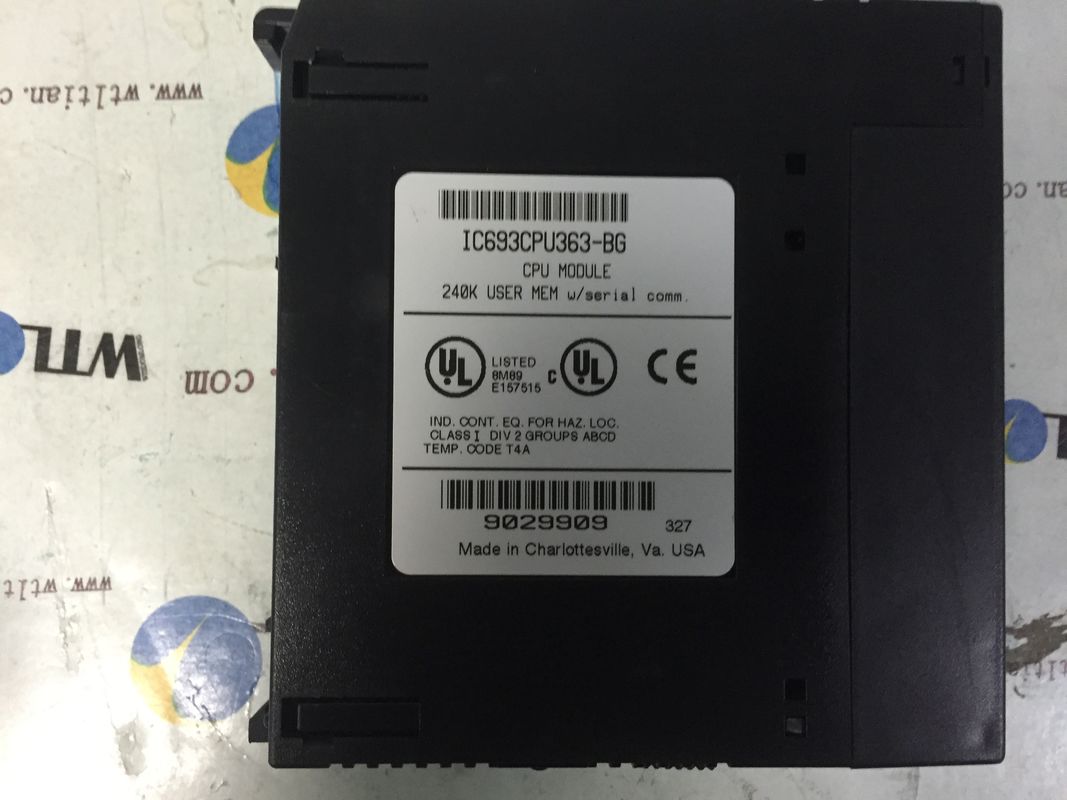

Au sujet de GE Fanuc IC693CPU363

L'IC693CPU363 est fabriqué par GE Fanuc. Ce module est un contrôleur de la série 90-30 de contrôleurs programmables de logique (PLC). Ce contrôleur est responsable d'exécuter le programme utilisateur stocké dans sa mémoire d'utilisateur aussi bien qu'a contrôlé des échanges de communication entre les dispositifs compatibles tels que les postes de travail de programmation, l'interface de machine humaine (HMI), le contrôle et par acquisition de données de surveillance (SCADA), les bases de données et d'autres matériel et dispositifs de tiers.

L'IC693CPU363 comporte un processeur 80386EX avec la fréquence d'horloge de 25 mégahertz et le taux de balayage typique de 0,22 Mme par 1K de la logique pour les contacts booléens. La mémoire incluse des quantités de ce contrôleur à 240KB qui est intérieurement divisé pour adapter à différents registres et à fonctions internes. Il a deux (2) portes série, un (1) port ayant une interface physique de RJ45 tandis que l'autre port ayant un sous-d connecteur de 15 bornes, RS232 et des normes de soutien de la communication RS485. Il a également un port RS485 tertiaire qui est situé sur l'alimentation d'énergie. Tous ces ports permettent le téléchargement, téléchargement de programme utilisateur, exécutent commissionner des tâches et régler avec précision du programme. Ces ports fonctionnent indépendamment et peuvent être configurés pour que l'opération simultanée adapte à d'autres fonctions d'échange de données telles que la communication avec des composants de visualisation. D'autres protocoles de transmission soutenus par l'IC693CPU363 sont l'Ethernet, PAP, Profibus, GBC, GCM, modules d'option de GCM+.

L'IC693CPU363 est un module simple de fente. Il est capable de manipuler jusqu'à huit (8) plaques de base, y compris la plaque de base locale sur laquelle l'IC693CPU363 est installé. Jusqu'à sept (7) entrée-sortie à distance ou distribuée sont soutenus par l'IC693CPU363.

Trois portes série intégrées sont disponibles sur le module de l'unité centrale de traitement IC693CPU363. La porte série qui est accessible par le connecteur d'alimentation d'énergie soutient les deux protocoles slaves de SNP/SNPX. Cette porte série a un connecteur femelle de type d de 15 bornes qui peut être accédé en ouvrant la porte articulée sur le bon avant de l'alimentation d'énergie. Cette porte série peut être employée pour se relier à un PC qui court le logiciel de programmation ou un programmeur tenu dans la main de GE Fanuc. Portes série 1 et 2 soutenir le SNP/SNPX master/slave et protocoles slaves de RTU. Les modules de communication facultative d'Ethernet et de Profibus sont disponibles et peuvent être employés avec le module de l'unité centrale de traitement IC693CPU363. Le module IC693CPU363 soutient la caractéristique périodique de sous-routine. En plus de l'utilisateur RAM, le module de l'unité centrale de traitement IC693CPU363 soutient également la mémoire instantanée qui est employée pour stocker les progiciels d'unité centrale de traitement. Avec la version 9,0 de progiciels, le module soutient également des maths de virgule flottante.
