L'information produit GE IC693MDL752 :

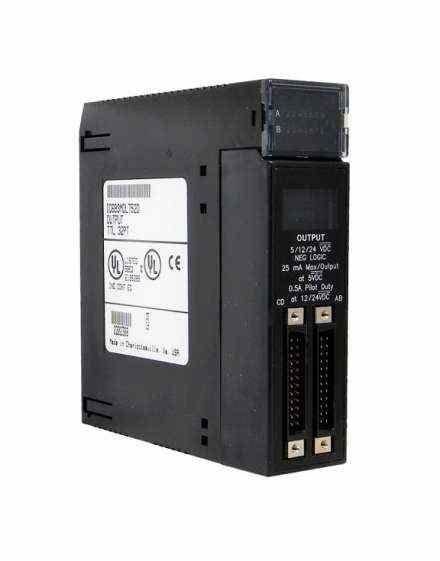

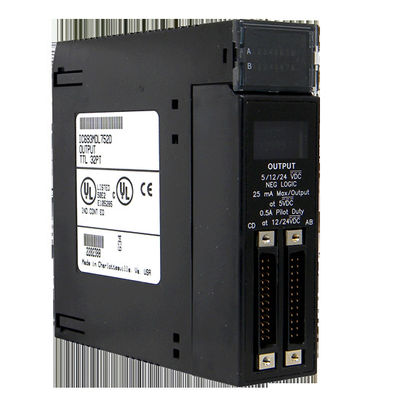

L'IC693MDL752 est un module de sortie discret double mode de la famille de produits programmable du contrôleur de logique de la série 90-30 (PLC). Cette famille de produits est autrefois fabriquée par GE Fanuc cependant, récemment acquis par Emerson Automation. Ce module soutient le mode de 12/24 volts continu et le mode de 5VDC TTL, module de sortie de logique négative. Il comporte trente-deux (32) sorties de point dans les groupes de quatre (4) avec chaque groupe ayant huit (8) canaux de sortie chacun.

Selon le mode opérationnel du module, le courant de sortie par point varie. Spécifiquement, avec le mode de 12/24 volts continu, l'estimation de courant de sortie du module est de 0,5 ampères par point, de 4 ampères par groupe, et de 3 ampères de maximum par goupille commune tandis que quand configurée pour fonctionner au mode de TTL, chaque canal de sortie a une estimation de courant de sortie de 0,25 mA. De même, la tension de sortie varie selon le mode choisi. Au mode de 12/24 volts continu, la gamme de tension de sortie est de 10,2 - 28,8 volts continu avec un résultat nominal de 24 volts continu. Pour le mode de TTL, la gamme de tension de sortie est de 4,75 volts continu - 5,25 volts continu avec une tension nominale de sortie de 5 volts continu.

Les groupes de chaque sortie sont indépendamment configurables pour fonctionner en 12/24 mode de volts continu ou de TTL fournissant la flexibilité opérationnelle. Ce module a évalué l'isolement de 1500 volts entre le côté de champ et le côté de logique et de 250 volts entre les groupes. Deux (2) méthodes sont recommandées en câblant des appareils de sortie à ce module en particulier, la méthode directe avec l'utilisation d'IC693CBL327 et les câbles IC693CBL328 précablés où une extrémité est un connecteur prémonté tandis que l'autre extrémité du câble est les avances volantes. Une autre méthode soutenue est la méthode de TBQC utilisant un TB vite pour se relier.

L'IC693MDL752 est 5 à 24 volts que le C.C a évalué le module de sortie de logique négative de TTL pour la série 90-30 PLCs de GE Fanuc. Le module de sortie de la logique IC693MDL752 négative fournit 32 sorties discrètes disposées dans 4 groupes qui sont isolés entre eux. Chaque groupe de 4 sorties a son propre terrain communal. Les sorties sur le module descendent le type sorties ou les sorties de logique négative pour lesquels SUR l'état correspond à un bas état OUT actif. Le module de sortie de la logique IC693MDL752 négative a 2 modes opérationnels. En mode de TTL, les sorties de module peuvent commuter des charges à travers 5 volts de tension CC et elles peuvent descendre un courant de pointe de 25 milliampères par point. Dans 12/24 volt de mode de C.C, les sorties de module peuvent commuter volts de C.C des charges plus de 12 à 24 et elles peuvent descendre un courant de pointe de 0,5 ampères par point.

Chaque groupe de sorties sur le module de sortie de la logique IC693MDL752 négative peut être employé dans le mode opérationnel qui est exigé pour n'importe quelle application particulière. En employant différents groupes dans différents modes opérationnels, les effets du bruit électrique devraient être considérés. On a intégré la résistance cabreuse est donné pour chaque point de sortie. L'isolement de carte mère entre le côté de logique et le côté de champ est fourni par des coupleurs optiques. Les indicateurs de LED sur le module de sortie de la logique IC693MDL752 négative fournir des mises à jour de statut pour les points de sortie. Le module de sortie de la logique IC693MDL752 négative emploie 32 bits des données de production discrètes.

Des rapports du module de sortie de la logique IC693MDL752 négative aux circuits de sortie sont établis par 2 24 connecteurs mâles masculins qui sont montés sur la face frontale du module d'entrée-sortie. Les estimations maximum de sortie actuelle en mode de TTL et dans 12/24 volt de mode sont de 25 milliampères et de 0,5 ampères par point, respectivement.
