| Lieu d'origine: | LES Etats-Unis |
| Nom de marque: | GE |
| Numéro de modèle: | IC693MDL931 |
| Prix: | Négociable |
|---|---|
| Détails d'emballage: | Nouveau dans l'automation originale de boxRockwell |
| Délai de livraison: | 5-8 automation de daysRockwell de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1 |
| Condition: | Nouveau | Chaîne de tension de sortie: | 10.2-28.8 volts continu (mode de 12/24 volts continu) ; 4,74 - 5,25 volts continu (mode de TTL) |
|---|---|---|---|
| Connexion de sortie: | 2 x 24 connecteurs mâles | Garantie: | 1 an |
| Courant maximum d'irruption: | 4,6 A pour Mme 20 | Groupes de sortie: | 4 |
| Points de sortie: | 32 | Compatibilité: | GE Fanuc 90-30 PLCs |

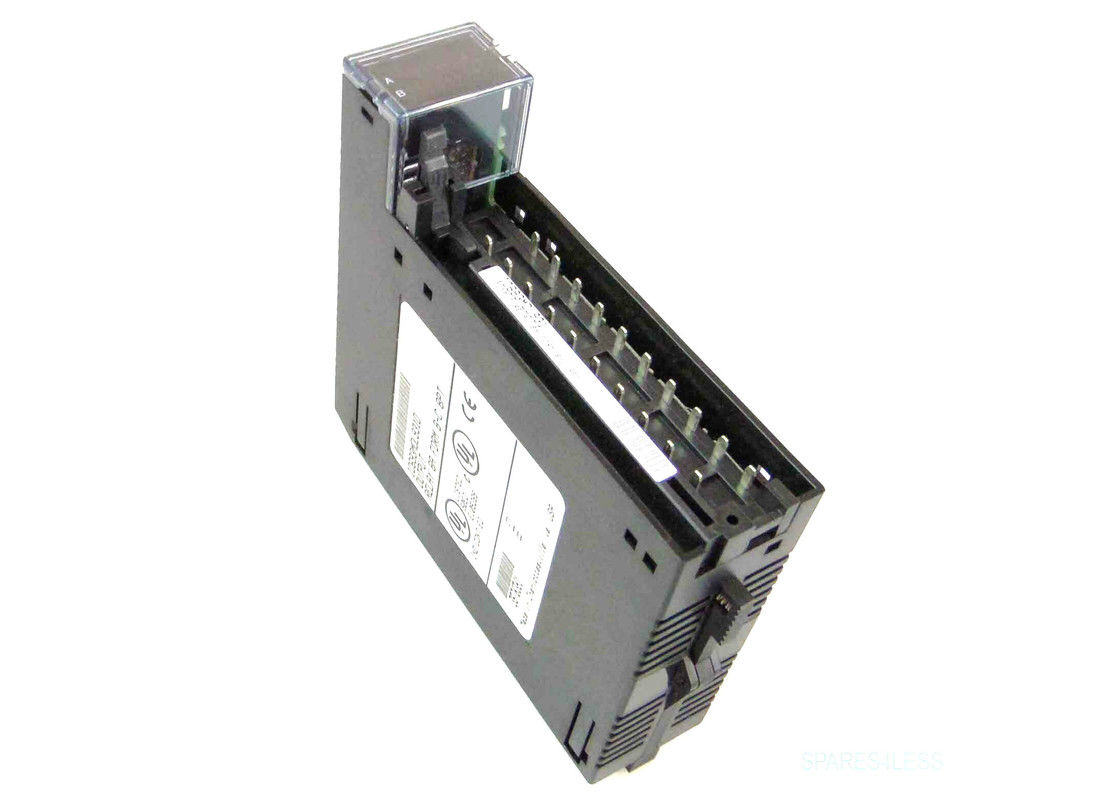

GE IC693MDL931 A PRODUIT LE RELAIS D'ISOLEMENT DE MODULE A PRODUIT 8 LE POINT N.C. DE L'AMPÈRE 8 ET LA FORME C 5-30 VOLTS CONTINU A PRODUIT 5-250 VCA DE SORTIE
L'information produit GE IC693MDL931 :
L'IC693MDL931 est un module de sortie d'isolement de relais du contrôleur programmable Series Manufactured de la logique 90-30 par GE Fanuc. Il a une tension évaluée de 24 volts de C.C, 120/240 volt à C.A., 50/60 hertz nominalement. Chaque sortie d'isolement est pour le maximum résistif de 8 ampères, et 20 ampères de maximum par module pour des installations d'UL.
Il fournit à l'utilisateur 4 4 de la forme C de relais circuits normalement fermés et pour les charges de contrôle de sortie. Chaque circuit a une capacité de changement de sortie de 8 ampères pour les contacts normalement fermés ou les contacts normalement ouverts. En outre, chaque relais de sortie est isolé dans les autres relais, et chaque relais a un terminal de puissance de sortie commun distinct. L'IC693MDL931, car le reste de la série 90-30, est une solution bonne marchée pour des applications facilement disponibles, comme : démarreurs de moteur, solénoïdes, et indicateurs. L'utilisateur doit assurer l'alimentation CC à C.A. ou d'actionner les dispositifs de champ reliés à ce module.
Quand le module IC693MDL931 est utilisé avec l'approvisionnement d'alimentation CC IC695PSD040 ou PSD140, des précautions spéciales devraient être prises parce que des abandons scolaires dans la tension de source seront vus par ce module et peuvent causer des abandons scolaires de relais. Il n'y a aucun fusible sur ce module. Le module IC693MDL931 a les indicateurs de LED, qui fournissent le statut "MARCHE/ARRÊT" de chaque point, sont situés en haut du module. Les LED sont arrangées dans deux rangées horizontales avec huit LED vertes dans chaque rangée. Ce module emploie la rangée supérieure a marqué A1 par 8 (points 1 8) pour le statut de sortie ; la rangée inférieure n'est pas employée et le fusible LED n'est pas utilisé.
Une insertion va entre la surface intérieure et extérieure de la porte articulée. La surface vers l'intérieur du module (quand la porte articulée est fermée) a l'information de câblage de circuit, et l'information d'identification de circuit peut être enregistrée sur la surface extérieure. Le bord gauche extérieur de l'insertion est rouge de code à couleurs pour indiquer un module à haute tension. L'IC693MDL931 peut être installé dans n'importe quelle fente d'entrée-sortie de plaque de base de 5 ou 10 fentes comme un RX3i ou dans un système de PLC de la série 90-30. Il est très important de noter que ce module n'est pas compatible avec des opérations de swap chaudes dans aucune carte mère. L'élimination chaude ou l'insertion de ce module dans une carte mère peut endommager le module ou d'autres parties du système.
| Tension évaluée | 24 volts de C.C, 120/240 VCA, 50/60 hertz (de nominal - voir la table suivante pour des exceptions) |
| Chaîne de tension de sortie | 5 à 30 volts de C.C |
| 5 à 250 VCA, 50/60 hertz | |
| Sorties par module | Huit sorties d'isolement |
| Isolement : | |
| Champ à la carte mère et à l'au sol de cadre |
250 VCA de continu ; 1500 VCA pour 1 minute |
| Point par point | 250 VCA de continu ; 1500 VCA pour 1 minute |
| Charge maximum | 8 ampères de maximum résistif par sortie |
| 20 ampères de maximum par module pour la charge maximum d'installations d'UL dépend de la température ambiante comme montrée. | |
| Charge minimum | 10mA |
| Irruption actuelle | 8 ampères de maximum pour un cycle |
| Le temps de réponse | 15ms maximum1 |
| Outre du temps de réponse | 15ms maximum1 |
| Courant de fuite de sortie | maximum 1mA à 250 VCA, (25°C (77°F)) |
| Puissance | 6mA (tout produit dessus) d'autobus de 5 volts sur la carte mère 110mA (tout produit dessus) de l'autobus du relais 24V sur la carte mère |
| 1 quand ce module est utilisé avec l'approvisionnement d'alimentation CC IC695PSD040 ou PSD140, des précautions spéciales devraient être prises parce que des abandons scolaires dans la tension de source seront vus par ce module et peuvent causer des abandons scolaires de relais. | |
Détails d'IC693MDL931 :
Notre marque :
1, d'abord, nous envoient la marque, code modèle/image de la plaque signalétique, la quantité pour l'enquête. Alors nous t'enverrons la citation. après confirmation du modèle et la quantité, puis nous pi à vous.
2, vous pouvez transférer par Paypal/Western Union/assurance commerciale T/T. Quand nous avons reçu le paiement, alors nous commencerons à préparer l'ordre pour vous dès que possible.
