L'information produit GE IC693MDL645 :

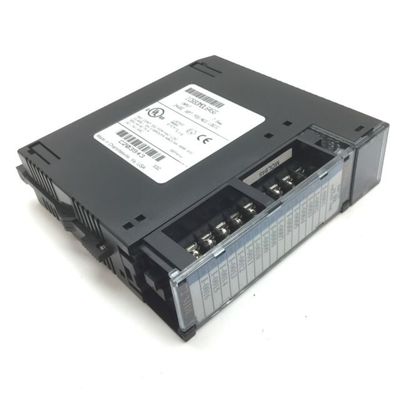

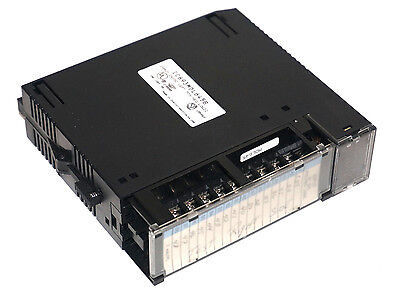

L'IC693MDL645 est des 24 entrées de positif de C.C de volt/logique négative appartenant aux 90-30 séries de contrôleurs programmables de logique. Il peut être installé dans n'importe quel système de PLC de la série 90-30 qui a des 5 ou 10 - plaque de base de fente. Ce module d'entrée a des caractéristiques de logique positive et négative. Il a 16 points d'entrée par groupe. Il utilise un terminal commun de puissance. L'utilisateur a deux options pour les dispositifs actionnants de champ ; l'un ou l'autre d'approvisionnement la puissance directement ou employer un approvisionnement compatible de +24BDC.

Les doubles caractéristiques de la logique du module IC693MDL645 le rend idéal dans les applications qui exigent les commutateurs de proximité électroniques, les commutateurs de limite, et les boutons poussoirs. Il est important de noter que le câblage et l'information actuelle d'identification est situé sur une insertion. Cette insertion est située entre la surface intérieure et externe de la porte articulée. L'information de câblage est située du côté de l'insertion faisant face à l'extérieur. L'identification actuelle est située sur l'intérieur de l'insertion, ainsi il est nécessaire d'ouvrir la porte articulée pour examiner cette information. Ce module est classifié en tant que basse tension, qui est pourquoi le bord extérieur de l'insertion a été bleu de code à couleurs.

Situées en haut du module sont deux rangées horizontales, chaque rangée ayant huit LED vertes. La LED qui correspond à la rangée supérieure a entré les points 1 8 est marquée A1 à A8, alors que ceux sur la deuxième rangée, qui correspond pour entrer les points 9 à 16, sont marquées B1 à B8. Ces LED servent à indiquer le statut de "ON" ou de "OFF" de chaque point d'entrée.

Ce 24 modules d'entrée de positif de C.C de volt/logique négative ont une tension évaluée de 24 volts avec une gamme de tension d'entrée de C.C de 0 à +30 volts de C.C. L'isolement est de 1500 volts entre le côté de champ et le côté de logique. Le courant d'entrée à la tension évaluée est en général 7 mA. Pour ses caractéristiques d'entrée : la tension de sur-état est de 11,5 à 30 volts de C.C tandis que la tension hors état est 0 au C.C de volts ±5.

Le courant de sur-état est 3,2 minimum de mA et le courant hors état est maximum de 1,1 mA. Le temps de réponse marche-arrêt est Mme en général 7 pour chacun. La puissance à 5V est à 80 mA (quand toutes les entrées sont allumées) d'un autobus de 5 volts sur la carte mère. La puissance à 24V est à 125 mA des 24 autobus d'isolement de carte mère de volt ou de puissance écrite par l'utilisateur.
