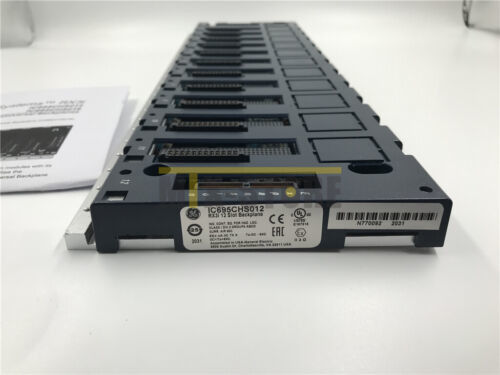

Carte mère universelle de GE IC695CHS012 12-Slot de la série de GE Fanuc RX3i

Carte mère universelle de GE IC695CHS012 12-Slot de la série de GE Fanuc RX3i

L'information produit GE IC695CHS012 :

La carte mère IC695CHS012 universelle appartient à la série de GE Fanuc RX3i PACSystems de modules de plaque de base. Elle vient avec 12 fentes et appui de chaud-permutation. C'est une carte mère de double-autobus qui soutient le PCI et les dispositifs périodiques ultra-rapides. Il soutient également la série de GE 90-30 modules d'entrée-sortie et modules d'option.

Les options de plaque de base qui sont disponibles avec ce module sont la plaque de base de contrôleur et la plaque de base d'expansion d'Ethernet. Elle a une bande terminale du côté gauche à relier d'isolement +24 volts de C.C de tension d'entrée. Pour maintenir la fiabilité et la représentation de produit, elle doit être montée horizontalement. La carte mère IC695CHS012 universelle peut également être installée dans une clôture protectrice avec une estimation d'IP 54 ou plus grand.

La carte mère IC695CHS012 universelle soutient des bases d'expansion pour maximiser la flexibilité. Elle a une estimation interne de puissance de 600 milliampères à 3,3 volts de C.C ou de 240 milliampères à 5 volts de C.C. Elle comporte une prise de masse de carte mère. Les expansions périodiques et les cartes mère à distance peuvent être reliées aux connecteurs périodiques d'expansion. Les nombres de fente sont imprimés sur la carte mère pour l'identification facile. Le module IC695CHS012 a une barre fondante interne pour relier des au sol ou des modules de bouclier.

Ce module est considéré équipement ouvert. En l'installant dans une clôture, un espace minimum au moins de 4 pouces requis de tous les côtés pour la dissipation thermique appropriée. La fente extrême gauche qui est connue pendant que la fente 0 de carte mère est employée pour installer le connecteur de carte mère des alimentations d'énergie. Les fentes 1 à 11 peuvent être employées pour relier les modules compatibles de PCI et d'autobus périodique. La fente 12 est employée pour relier les modules périodiques d'expansion de RX3i.

L'information technique :

Détails d'IC695CHS012 :

IC694BEM320 Module d'interface de lien d'entrée-sortie
IC694BEM321 Module de maître de lien d'entrée-sortie
IC694BEM331 Contrôleur Module d'autobus de génie
IC695CMM002 Module de communications périodiques, 2 ports
IC695CMM004 Module de communications périodiques, 4 ports
IC695CMX128 Module d'échange de mémoire
IC694DNM200 Module principal de DeviceNet
IC694DSM314 Contrôleur du mouvement DSM314
IC694DSM324 Contrôleur du mouvement DSM324
IC695ECM850 Module de communication d'Ethernet du CEI 61850
IC695EDS001 Module de station éloignée de RX3i DNP3
IC695EIS001 Module de serveur de l'Ethernet 104 de RX3i
IC695ETM001 Module d'émetteur d'Ethernet
IC695GCG001 Passage de communications de génie
IC695LRE001 Module d'émetteur périodique d'autobus
IC695NIU001 Module d'unité d'interface réseau d'Ethernet
IC695PBM300 Module principal de PROFIBUS
IC695PBS301 Esclave Module de PROFIBUS
IC695PMM335 Contrôleur multiaxe de mouvement de PACMotion
IC695PNC001 Contrôleur Module de PROFINET
IC695PNS001 Module de scanner de PROFINET
