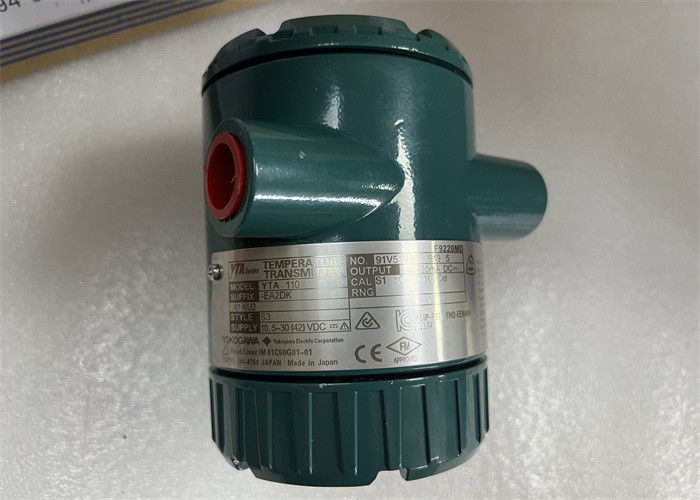

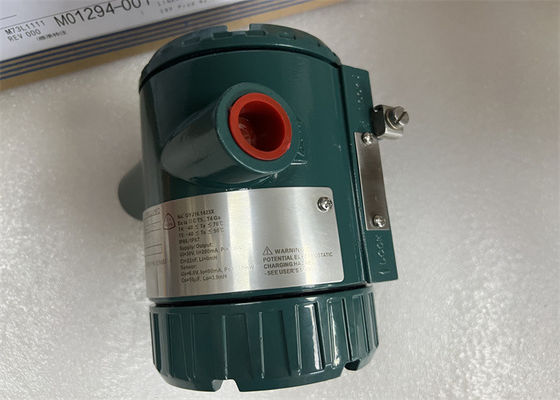

Original d'émetteur de différence de pression de YoKogawa YTA110-EA2DK/X1/KU2 nouvel

Original d'émetteur de différence de pression de YoKogawa YTA110-EA2DK/X1/KU2 nouvel

Le YTA110 est l'émetteur de la température de haute performance qui des entrées accepte le thermocouple, la RDT, les ohms ou de C.C milivolts et les convertit en 4 en signal de C.C de 20 mA pour la transmission. Le YTA110 protocole soutient de CERVEAU ou de CERF transmission. Le YTA110 dans lui configuration standard est certifié par TU¨ V en tant qu'acquiescement à SIL2 pour l'exigence de sécurité.

■CARACTÉRISTIQUES

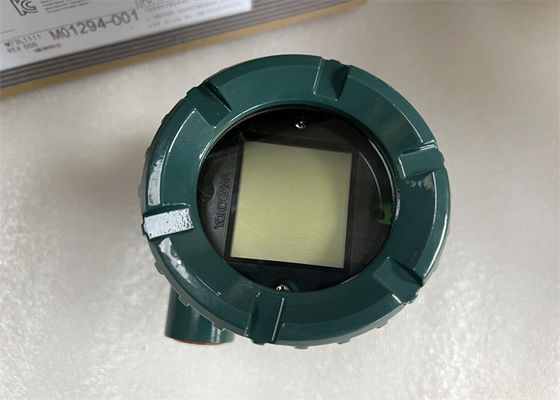

La technologie de détection basée sur Microprocesser de haute performance assure l'exactitude à long terme et la fiabilité élevée. Le haut logement de Double-compartiment de fiabilité réalise la capacité de haute résistance aux environnements durs, et YTA110 a la capacité SIL2 pour l'exigence de sécurité. La variété d'entrées de capteur le type d'entrée de capteur est choisie par l'usager des thermocouples (T/C), RTDs, ohms, ou milivolts de C.C. Le protocole de transmission de CERVEAU ou de HART® de communication numérique est disponible. La configuration d'insturment peut être changée par l'utilisateur avec employer le communicateur de BT200 ou de CERF. La capacité d'autodiagnostic de fonction d'autodiagnostic assure la représentation à long terme et plus peu coûteux continus de la propriété. L'affichage d'affichage à cristaux liquides avec la barre analogique l'affichage d'affichage à cristaux liquides fournit une lecture numérique et la barre analogique de pour cent simultanément

■NORME

CARACTÉRISTIQUES ? Exactitude de SPÉCIFICATIONS de PERFORMANCES (exactitude d'A/D/envergure + exactitude de D/A) ou ? 0.1 % de l'envergure calibrée, celui qui est plus grand. Voir le tableau 1. au ± 0.5˚C d'exactitude de compensation de jonction froide de la page 3. (pour le T/C seulement) ± 0.1 % d'effet de température ambiante de ˚F) de ± 0,9 (par (changement de 10 ˚C) ou ± (coefficient de température /span), celui qui est plus grand. Voir le tableau 2. pour le coefficient de température. RDT de stabilité : ? 0,1% de lecture ou ? 0.1°C par 2 ans, celui qui est plus grand à 23 ? 2°C

T/C : ? 0,1% de lecture ou ? 0.1°C par an, celui qui est plus grand à 23 ? 2°C. RDT de stabilité de 5 ans : ? 0,2% de lecture ou ? 0.2°C, celui qui est plus grand à 23 ? 2°C.T/sC : ? 0,4% de lecture ou ? 0.4°C, celui qui est plus grand à 23 ? l'effet de 2°C. IFR examiné par en 50082-2, intensité du champ le ± 0.005 % d'effet d'alimentation d'énergie de jusqu'à 10 V/m. de l'envergure de calibrage par vibration de volt effectuent 10 à 60 hertz 0,21 millimètres hertz de 3G de déplacement de crête 60 à 2000 d'effet de position aucun

■FONCTIONNEL

Les CARACTÉRISTIQUES ont entré le type d'entrée est sélectionnable : Thermocouples, 2, 3, et 4 fil RTDs, ohms et milivolts de C.C. Voyez que le tableau 1. aux limites d'envergure et de gamme de la page 3. voient le tableau 1. à la résistance de source de signal d'entrée de la page 3. (pour le T/C, le système mv) 1 k ou s'abaisser pour entrer la résistance de fil de connexion (pour RDT, ohm) 10 par fil ou 4 à deux fils plus à faible rendement au C.C de 20 mA. Chaîne de sortie : 3,68 mA protocole de 20,8 mA de CERVEAU ou de CERF à ® sont superposés aux 4 au signal de 20 mA. N'importe quelle valeur simple de la suite peut être choisie comme signal de sortie analogique. Capteur 1, la température terminale. En outre, jusqu'à trois des valeurs ci-dessus peuvent être montrés sur l'affichage d'affichage à cristaux liquides ou être lus par l'intermédiaire de la communication. L'entrée-sortie /GND d'isolement a isolé au C.C de 500 V

Coefficient de température du tableau 2.

Note1 : L'effet de température ambiante par changement 10°C est ? 0,1% ou ? (coefficient de température/envergure), celui qui est plus grand.

Note2 : Le « abs.reading » sur Table2 signifie la valeur absolue de la lecture dans °C.

Exemple de la lecture d'ABS ; Quand la valeur de la température est de 250 Kelvin, la lecture d'ABS est-elle 23,15, absolu (250 ? 273,15).

Exemple d'effet de température ambiante ;

Conditions ;

1) Capteur d'entrée : Pt100

2) Chaîne de calibrage : ? 100 à 100°C

3) Lecture de la valeur : ? effet de température ambiante 50°C par 10°C ; Coefficient de température/Span= (0.08°C ? 0.02/100 ? |? 50°C|)/{100°C ? (? 100°C)} = 0,00045 → 0,045% par conséquent, effet de température ambiante sont ? 0.1%/10°C

■DIMENSIONS

support horizontal de deux pouces de tuyau

< Ordering="" Information="">

Spécifiez le suivant en commandant le modèle, les codes de suffixe, et les codes facultatifs

L'instrument est embarqué avec les arrangements montrés dans le Tableau A. Specify le suivant si nécessaire.

1. Type de capteur. Pour l'entrée de RDT et de résistance, spécifiez le nombre de fil aussi bien. (Exemple ; Système Pt200 à 3 fils)

2. La chaîne de calibrage et la chaîne de calibrage de l'unité 1) peuvent être spécifiées dans la marge de mesure montrée dans le tableau 1. à la page 3. 2) spécifient une gamme de ? C, K ? F ou ? R pour l'entrée de la température. ? F et ? R sont disponibles quand le code facultatif D2 est spécifié. Il n'est pas nécessaire de spécifier l'unité du système mv et les entrées d'ohm, pour ces unités automatiquement seront système mv ou Ω.

3. Nombre d'étiquette

4. D'autres articles connexes avec l'option de /CA d'options laisse spécifier le descripteur de établissement pour le type de protocole de CERF à l'usine. Spécifiez à 16 caractères à entrer dans le paramètre de descripteur.
