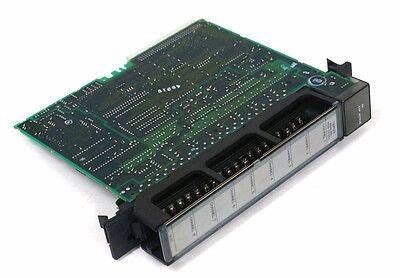

LE POINT 16 DU THERMOCOUPLE 7 DE GE IC200ALG630 VERSAMAX A MORDU LES TYPES ANALOGUES J/K/T/S/R

LE POINT 16 DU THERMOCOUPLE 7 DE GE IC200ALG630 VERSAMAX A MORDU LES TYPES ANALOGUES J/K/T/S/R

L'information produit GE IC200ALG630 :

La technique préférée d'installation est de monter le module de thermocouple sur un transporteur de style du connecteur d'entrée-sortie et de relier des thermocouples à un transporteur de interposition de thermocouple comme montré ci-dessous.

Le transporteur de style du thermocouple de interposition d'entrée-sortie fournit les deux cosses de style de la boîte et une thermistance intégrée pour la compensation locale de jonction froide. Il se relie au transporteur de style du connecteur par l'intermédiaire d'un câble comme montré. Ceci permet aux connexions de thermocouple d'être situées à partir des modules d'entrée-sortie dans le système.

Chaque terminal de comité technique sur le transporteur de interposition de thermocouple adapte à un A.W.G. solide ou échoué #14 (avg. section transversale 2.1mm2) à A.W.G. #22 (avg. fil de la section transversale 0.36mm2), ou deux fils jusqu'à A.W.G. #18 (avg. section transversale 0.86mm2). Cependant, il est également possible de monter le module de thermocouple sur un des transporteurs de style du terminal (de style de la boîte, de style du ressort, ou barrierstyle) et de fournir la compensation locale de jonction froide à l'aide d'un kit qui inclut le type correct de thermistance, comme décrit dans le manuel d'utilisation de modules d'entrée-sortie.

Les deux méthodes sont montrées ci-dessous. Le kit de thermistance doit être installé sur les terminaux A9 et A10 du transporteur. Si le module sera seulement utilisé pour mesurer des entrées de millivolt, pas des entrées de thermocouple, il peut être monté sur n'importe quel type de transporteur d'entrée-sortie. Les terminaux A9 et A10 de thermistance ne peuvent pas être utilisés en tant que terminaux d'entrée de millivolt.

Aucune compensation de jonction froide :
Ceci est employé pour des entrées de millivolt ou si la jonction froide est maintenue à 0 degrés C.
? Compensation à distance de jonction froide : Avec cette option, la jonction froide est mesurée extérieurement et fournie au module de l'application, par l'intermédiaire des données de la sortie analogique du module (sortie de mot). Si le module a les thermocouples multiples qui sont configurés pour la compensation à distance, la même valeur de compensation doit être employée par chacun.

? Compensation fixe de jonction froide : Cette option emploie une valeur fixe de compensation qui est fournie en tant qu'élément de la configuration de module.

? Compensation locale de jonction froide : La meilleure manière de fournir la compensation locale est avec un transporteur de interposition de thermocouple, qui a une thermistance intégrée. Utilisant un transporteur de interposition permet aux connexions de thermocouple d'être placé plus loin à partir des modules d'entrée-sortie dans le système, qui aide des connexions de thermocouple de bouclier de la chaleur de module.

Caractéristiques :

• Les contrôleurs puissants et fiables de VersaMax fournissent l'opération puissante et fiable.

• VersaMax modulaire et à haute densité E/S est souple, compact, et abordable. Son architecture et facilité d'utilisation extensibles sauf l'heure et l'argent pour des constructeurs et des utilisateurs de machine. Redondance de médias et augmentation chaude de capacité d'échange à temps de bon fonctionnement. Un large éventail

• A conçu pour réduire au minimum des coûts, ces contrôleurs souples sont faciles à utiliser et soutiennent et offrent un large éventail de modules d'expansion d'entrée-sortie et d'options de communications.
