CHARGE ACTUELLE DE CARTE MÈRE À C.A. 370 MA DE VOLT DES SORTIES 85-265 DU MODULE 16 D'ENTRÉE-SORTIE D'AB 1746-OA16

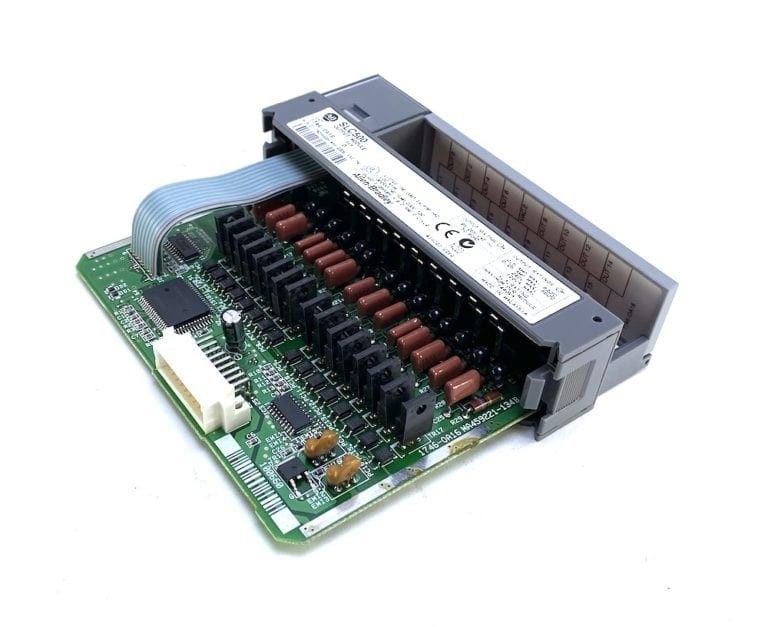

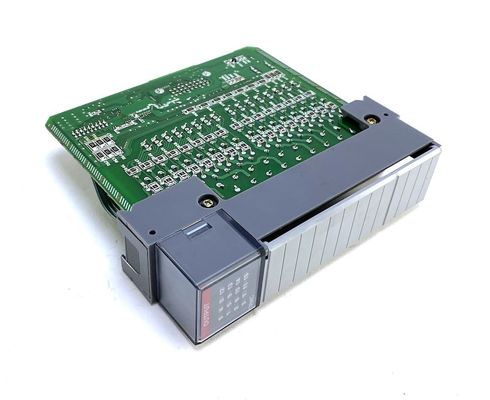

AB 1746-OA16 est un module de sortie de la famille de SLC 500. Ce module comporte 16 sorties. Le 1748-OA16 fonctionne avec un courant alternatif de 120V ou de 240V et fournit la sortie à C.A. 120V ou 240V. Il a 8 points par terrain communal et tension de fonctionnement entre 8-265V à 47-63Hz. Le 1746-OA16 fonctionne avec un courant de carte mère de 370mA à 5V et à 0mA à 24V.
Le 1746-OA16 a un courant minimum de charge de 10mA. En outre, il a un résultat actuel de fuite hors état de 2mA et un courant de montée subite maximum par point de 10.0A pour 25ms. Le module de sortie a également un signal maximum SUR le retard de 1ms et un maximum OUTRE du retard de 11ms. Le 1746-OA16 a un courant continu de 0.50A à 30° C (86°F) et 0.25A à 60° C (140°F). Le courant continu par module pour le 1746-OA16 est 8.0A à 30°C (86° F) et 4.0A à 60°C (140°F).
des câbles Module-prêts peuvent être employés sur chacun des 1746 modules de sortie comprenant le 1746-OA16. Ces câbles ont un RTB précablé sur une extrémité à brancher sur l'avant du bulletin. Le module 1746 d'entrée-sortie a 20 ou 40 séparément conducteurs de code à couleurs d'A.W.G. #18 sur l'autre extrémité. Les câbles module-prêts d'entrée-sortie fournissent la commodité des connexions précablées au module d'entrée-sortie, le rendant flexible au fil d'excitation à un TB standard.
Le 1746-OA16 fonctionne à 0,462 watts par point avec un minimum de 1,850 watts et un total de 9,30 watts. Les sorties pour le 1746-OA16 sont TRIAC. Les sorties de TRIAC s'allument à un n'importe quel point sur la ligne à C.A. et s'éteignent sur la croix zéro sur la ligne à C.A.
Le module d'AB 1746-OA16 est un module d'entrée-sortie de SLC 500. Spécifiquement, c'est un module de sortie à C.A. avec 16 canaux de sortie. La catégorie de tension des canaux de sortie est de 120/240 volt à C.A. La gamme de tension de fonctionnement est de 85 à 265 volts à C.A. à 47 à 63 Hertz. La consommation actuelle de carte mère évaluée du module 1746-OA16 est de 0,370 ampères à 5 volts de C.C. Le retard de signal avec la charge résistive maximum est de 1 milliseconde pour le sur-état et de 11 millisecondes pour le hors état. Le courant hors état maximum de fuite est de 2 milliampères. Le courant continu évalué par point de sortie est de 0,5 ampères à 30 degrés de Celsius et de 0,25 ampères à 60 degrés de Celsius. Le courant continu maximum par point de sortie est de 8,0 ampères à 30 degrés de Celsius et de 4,0 ampères à 60 degrés de Celsius.
La chute de tension maximum de sur-état évalué pour le module de sortie 1746-OA16 est de 1,5 volts à 0,50 ampères. Le courant de montée subite par point est de 10,0 ampères pendant 25 millisecondes. Le module 1746-OA16 est sensible à l'ESD, qui peut endommager les composants du module. Par conséquent, les précautions suivantes devraient être suivies en manipulant le module : un objet au sol devrait être touché pour décharger la charge statique, une dragonne fondée devrait être porté, les composants à l'intérieur du module et les connecteurs sur des composants ne devraient pas être touchés, des postes de travail statique-sûrs devraient être employés, et le module de sortie 1746-OA16 devrait être stocké à l'intérieur des conteneurs sûrs statiques quand il n'est pas est utilisation. Le module 1746-OA16 ne devrait pas être installé, enlevé, ou câblé quand le châssis de système est mis sous tension.
Plus d'information :
| Fabricant |
AB/Rockwell Automation |
| Série |
SLC 500 |
| Numéro de la pièce |
1746-OA16 |
| Type de produit |
Module de sortie |
| Canaux de sortie |
16 |
| Catégorie de tension |
120/240 volt à C.A. |
| Chaîne de tension |
85 à 265 volts à C.A. |
| Consommation actuelle |
0,37 ampères à 5 volts de C.C |
| Fuite hors état maximum |
2 milliampères |
| Courant continu par point de sortie |
0,5 ampères à 30 degrés de Celsius |
| Courant continu maximum par point |
8 ampères à 30 degrés de Celsius |
Un autre module : Les modules d'entrée-sortie de SLC 500 Digital ont entré des numéros de catalogue1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numéros de catalogue de sortie1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numéros de catalogue d'entrée-sortie de combinaison1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
