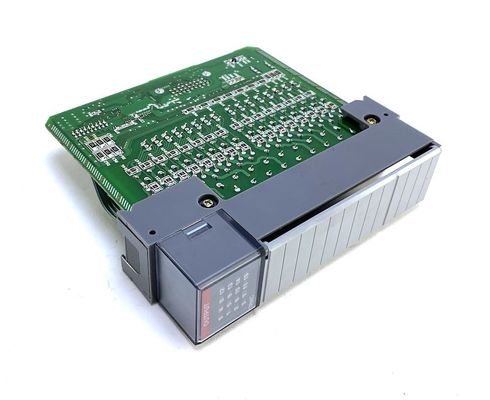

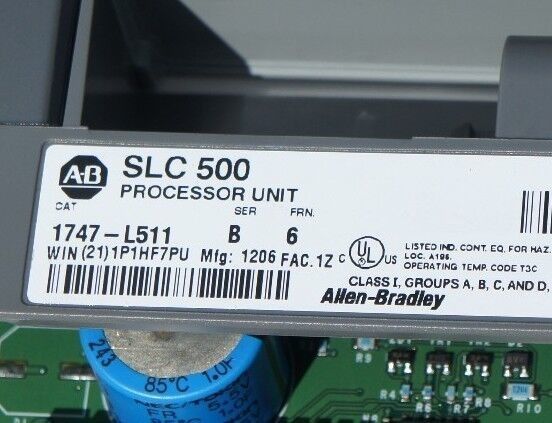

MODULE SLC 5/01 d'UNITÉ CENTRALE DE TRAITEMENT d'AB 1747-L511 1 MÉMOIRE RAM de K 0,35 AMPÈRES 5 VOLTS CONTINU

MODULE SLC 5/01 d'UNITÉ CENTRALE DE TRAITEMENT d'AB 1747-L511 1 MÉMOIRE RAM de K 0,35 AMPÈRES 5 VOLTS CONTINU

Au sujet de 1746-NIO4I :

Le 1746-NIO4I est un module analogue de quatre canaux d'entrée-sortie de SLC 500 par AB. Ce module est le module de combinaison qui vient avec deux (2) entrées et deux (2) points de sortie dans un module simple de fente. Il a la tension de 2 différentiels ou les points actuels d'entrée et 2 sorties actuelles avec une aspiration actuelle de carte mère globale de 55mA à 5 volts et de 14 5mA à 24 volts. Ses points ont une tension de mode commun de -20 à 20 volts avec un signal commun de rejet de module du DB 105 à 60 Hertz et un signal de rejet de "copie normale" de 55dB à 60 Hertz. Le 1746-NIO4I utilise le convertisseur du Sigma-delta CDA avec une résolution de convertisseur de 16 bits, +/--1 LSB, et 0,01% répétabilités et non-linéarités. Sa normale a entré les gammes actuelles entre -20 et +20 mA avec une impédance actuelle de 250 ohms et une résolution d'A 1,22 par LSB. Le 1746-NIO4I a une exactitude globale +/--0 642% derrière 0 à 60 degrés de Celsius avec une exactitude de dérive de +79 ppm/5 degrés Celsius et d'erreurs maximum de gain et de dérive +/- de 0,556% et +/- 67ppm/les degrés Celsius.

Le 1746-NIO4I a également une estimation d'entrée de tension de -10 à 10 volts de C.C et d'une impédance de tension de 760 KOhms à une résolution de 305 microvolts par moins peu significatif (LSB). Il a également une exactitude +/- de 0,504%, et une exactitude de dérive et une erreur de +/- 63 pages par minute/degré Celsius et +/- 57 pages par minute/degré Celsius. Le 1746-NIO4I offre la surtension à 220 volts à C.A. (RMS) ou à 220 volts de C.C (continu).

Les sorties actuelles ont une gamme de charge de 0 à 500mA avec sa gamme normale à 0-20 mA et une capacité de sur-gamme de 5% au microA 2,56348 par résolution de signal de LSB. Le 1746-NIO4I a également une exactitude globale de ±0.541% avec une exactitude de dérive de ±70 page par minute/degré Celsius et une erreur de gain et de compensation de ±0.516% et +/--12 LSB. Le module entier a un isolement Volt-examiné par 500 entre les champs dans l'isolement de câblage-à-carte mère et il a une périodicité de mise à jour globale de 512 micro-secondes pour tous les canaux. Les températures ambiantes 1746-NIO4I'S opérationnelles entre 0 et 60 degrés de Celsius à une hygrométrie sans condensation de 5 à de 95%.

Le 1746-NIO4I est un module analogue de combinaison qui comporte (2) la tension deux ou le différentiel actuel, les canaux d'entrée non isolés et deux (2) canaux de sortie de tension. Ce module est un module simple de fente qui combine les capacités d'entrée et sortie

Ce module de combinaison est compatible pour l'usage avec SLC matériel fixe ou modulaire de 500 de style. Des tables de données que le module crée comprenant des paramètres opérationnels de module sont configurées utilisant le RSLogix 500 programmant. Installez ce module sur n'importe quelle fente dans le châssis principal excepté la fente 0 où le contrôleur est monté. Il peut également être installé dans des modules d'expansion ou des stations à distance d'entrée-sortie. Si utilisé dans les stations à distance d'entrée-sortie, ce module ne peut être installé dans la fente 0 que la fente mentionnée est réservée pour des adaptateurs de communication tels que l'entrée-sortie à distance (RIO), le bus de données plus (DH+) et des adaptateurs de communication d'Ethernet.

Ce module contribue à l'espace économisant de panneau et à maximiser les fentes disponibles de n'importe quel support de SLC 500. Particulièrement dans le matériel modulaire de style, ce module peut être stratégiquement installé pour la segmentation appropriée d'E/S.

La gamme actuelle d'entrée de modules est de -20 à +20 mA avec des estimations maximales permises de -30 à +30 mA. Pour l'entrée de tension, la gamme permise d'entrée est -10 au C.C de +10V - 1 LSB. L'entrée actuelle est traduite à -16 384 à +16 384 données brutes et le signal de tension est traduit à -32 768 à +32 767 données brutes. La résolution de convertisseur des parties d'entrée est 16 mordues avec la répétabilité de +/- 1 LSB. Pour la partie de sortie, la résolution de convertisseur est 14 mordue avec la non-linéarité 0.05 %.

• MODULE D'ENTRÉE-SORTIE
• ENTRÉE DE 2 POINTS
• SORTIE DE 2 POINTS
• 21 AMPÈRES MAX
• 24 VOLTS CONTINU
• HAUTE RÉSOLUTION
• COMBINAISON DE 4 CANAUX
• 2 C.C DES ENTRÉES ANALOGIQUES 10 V OU 20 MA
• 2 SORTIES ACTUELLES ANALOGUES 0-20 MA


Plus d'information :

Un autre module :
Les modules d'entrée-sortie de SLC 500 Digital ont entré des numéros de catalogue
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Numéros de catalogue de sortie
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Numéros de catalogue d'entrée-sortie de combinaison
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
