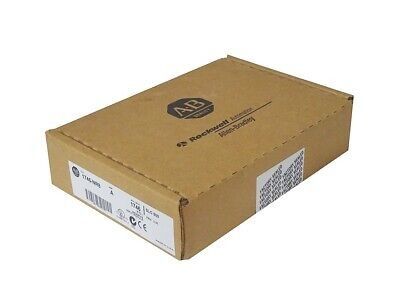

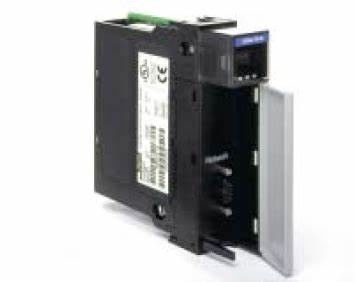

LA RDT D'AB 1746-NR8 A ENTRÉ LE STYLE OUVERT DU CANAL SLC-500 DU MODULE 8 55 MA

LA RDT D'AB 1746-NR8 A ENTRÉ LE STYLE OUVERT DU CANAL SLC-500 DU MODULE 8 55 MA

Au sujet de 1746-IM16 :

Ce module est exclusivement utilisé pour des systèmes de SLC 500. Il peut être spécifiquement employé avec les deux (2) variantes de SLC 500 tels que le style fixe et modulaire de matériel. Il occupe la fente simple de n'importe quel châssis utilisé et n'exige pas un bloc d'alimentation externe à la place, ce module est actionné par la puissance de carte mère développée par l'alimentation d'énergie de système.

Ce module est principalement utilisé pour des applications de la température comme des capteurs de RDT sont spécifiquement utilisés pour mesurer des lectures de la température. La capacité de résistance de ce module s'applique pour le déplacement ou le mouvement de mesure ou les dispositifs mécaniques. Typiquement, elle est employée pour mesurer la longueur du voyage, du mouvement reflété par la diminution et de l'augmentation de la lecture de résistance.

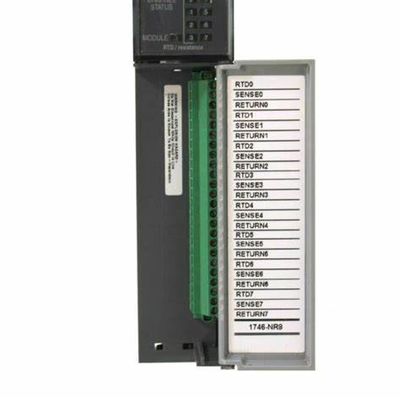

Ce module soutient des capteurs à 2 fils, à 3 fils, et de RDT 4-Wire. Pour une RDT à 2 fils, a recommandé des fils sont câble protégé ou équivalent de Belden 9501. Pour un à 3 fils ou une RDT 4-Wire, l'utilisation Belden 9533 ou le câble de Belden 83503. Pour une RDT à 2 fils, évitez les longues courses de câble comme elle réduit l'exactitude de la mesure. Elle ne peut pas être évitée, l'effet ou de longs fils peuvent être réduits au minimum à l'aide d'un câble inférieur de mesure tel qu'un fil d'A.W.G. #16 au lieu d'A.W.G. #24. Fondamentalement, employez un câble avec la résistance inférieure par pied. Les terminaux du TB démontable (RTB) sont prévus pour la connexion simple de fil seulement.

Le statut de la Manche peut être surveillé par l'intermédiaire de l'indicateur de LED tandis que l'opération de module peut être surveillée par l'indicateur de LED. Ce module a un filtre numérique passe-bas et des filtres programmables d'une entrée. La conversion analogique-numérique du module est modulation de sigma-delta. Son procédé d'automatique-calibrage se produit chaque fois que le module est mis sous tension qui est également programmable à un cycle spécifique de toutes les 5 minutes. Les types de RDT présentent sur le module 1746-NR8 sont de cuivre, platine, de fer au nickel, et nickel. Le TB qui est compatible avec ce module est un TB d'AB 1746-RT-35.

La puissance de carte mère du module 1746-NR8 est un maximum de W 1,82, et la puissance est 0,5 W à 5 volts de C.C et W 1,32 à 24 volts de C.C. Les consommations actuelles de la carte mère 1746-NR8'S sont de 100 mA à 5 volts de C.C et de 55 mA à 24 volts de C.C. Sa tension de mode commun maximum est de +/- 1 volt, alors que ses surcharges permanentes de maximum sont de +/- 5 mA pour l'actuel et +/- 5 volts de C.C. La tension d'isolement du module 1746-NR8 est continue à 5 volts de C.C entre les canaux et 500 volts à C.A. pour 1 minute entre les entrées et la carte mère,

Plus d'information :

Un autre module :
Les modules d'entrée-sortie de SLC 500 Digital ont entré des numéros de catalogue
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16

Numéros de catalogue de sortie
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8

Numéros de catalogue d'entrée-sortie de combinaison
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
