Ab 1746-NI4 512 micro-secondes 85 milliampères 16 des bits 10 de Hertz de module analogue d'entrée-sortie
Au sujet de 1746-NI4 :

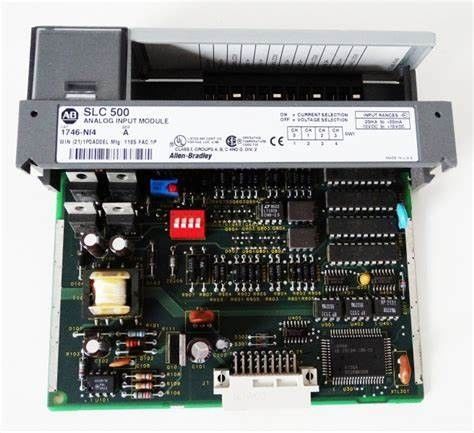

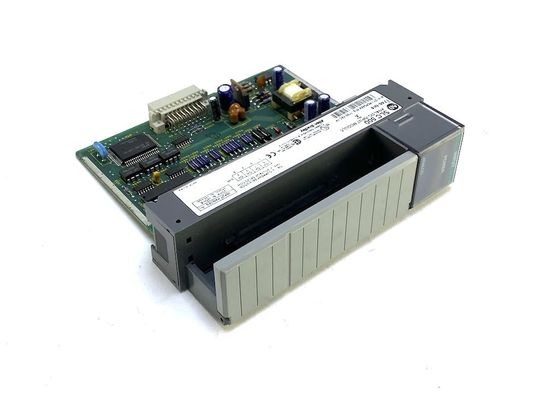

Allen Bradley 1746-NI4 est un module d'entrée analogique de la Manche quatre de SLC 500 (4). Il a les voies analogiques choisies par l'usager pour la tension ou actuel pour soutenir des applications multiples de contrôle ; il a une résolution de 16 bits et contient un TB démontable qui fournit le canal d'entrée analogique de connexions. Ce canal peut être relié comme entrée différentielle. Il y a une IMMERSION qui branche la carte pour choisir l'entrée ou courant-tension. La carte mère actuelle à 5 volts de ce module est de 25 mA ; à 24 volts, le courant est de 85 mA. La précaution devrait être donnée pour éviter de relier la source de tension sans courant d'émetteur, etc. au canal configuré pour l'entrée actuelle. L'opération de module ou les dommages incorrects de module peut se produire.
Le 1746-NI4 a des longueurs de câble standard de 0,5, 1, 2,5, et 5,0 mètres. Le connecteur d'AIFM de ce module est 15 la goupille D-SHELL. Allen Bradley 1746-NI4 a des caractéristiques d'entrée de boucle de courant : la gamme d'entrée est +/--20 mA (nominal) et +/--30 mA (maximum). L'impédance d'entrée est de 250 ohms avec une résolution de 1,22070 et le µA par LSB et une dérive approximative d'erreur de gain de +/--67 page par minute/degrés Celsius. L'exactitude globale à 25 degrés de Celsius est +/- 0,365% de complet, +/- 0,642% à 60 degrés de Celsius. La dérive globale d'exactitude est de +79 pages par minute/degré Celsius de complet. La gamme de tension d'entrée 1746-NI4'S est +/--10 dc -1 LSB de volts. Son impédance est de 1 ohms méga. La dérive d'exactitude est de +63 degrés Celsius de page par minute de complet. La résolution est 305,176 et µV par LSB, avec une dérive d'erreur de gain à +/- 57 pages par minute/degré Celsius. L'exactitude globale à 25 degrés de Celsius est +/--0 284% de complet, et +/--0 504% à 60 degrés de Celsius.
Le Th 1746-NI4 est un module d'entrée analogique du SLC 500 séries d'AB. Il comporte quatre (4) canaux d'entrée non isolés de différentiel, individuellement sélectionnables pour la tension ou l'entrée actuelle. Les gammes sélectionnables de signaux d'entrée incluent -20 à +20 mA (ou) -10 au C.C de +10V.
Le module fonctionne en convertissant le signal d'entrée analogique par l'intermédiaire de la modulation de Delta-sigma avec la gamme de -16 384 à +16 384 pour l'entrée actuelle et -32 768 à +32 767 pour l'entrée de tension. Les données converties peuvent être traitées avec l'utilisation de mesurer l'algorithme pour montrer la variable de processus mesurée. La méthode produit la même sortie mesurée.
Ce module est compatible de l'utilisation avec un contrôleur fixe ou modulaire du style SLC 500 de matériel. La version fixe de matériel de SLC 500 vient avec les canaux d'entrée-sortie inclus avec des capacités limitées d'expansion. Le PLC modulaire du matériel SLC 500 comporte un système entièrement modulaire et personnalisable.
Ce module a l'indicateur intégré de LED d'indiquer le statut de chaque canal et le statut global de l'opération du module. Ceci fournit le diagnostic rapide de module qui peut également être accédé par l'intermédiaire de l'interruption diagnostique du contrôleur. Ce système du reportage accorde une période plus rapide de dépannage et augmente la disponibilité du module.
Plus d'information :
| Emplacement de châssis |
Toute fente de module d'entrée-sortie excepté la fente 0 |
| Courant de carte mère |
(5 volts) 35 mA ; (24 volts de C.C) 85 mA |
| Réponse d'étape |
60 millisecondes |
| Type de conversion |
Modulation de Delta-sigma |
| Applications |
Combinaison 120 volts d'entrée-sortie à C.A. |
| Résolution de convertisseur |
bit 16 |
| Longueurs de câble |
0,5, 1, 2,5, ou 5,0 mètres. |
| Répétabilité |
±1 LSB |
| UPC |
662073735908 |
| Non-linéarité |
0,01% |
| UPC |
10662073735905 |
| UNSPSC |
32151705 |
Un autre module : Les modules d'entrée-sortie de SLC 500 Digital ont entré des numéros de catalogue1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numéros de catalogue de sortie1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numéros de catalogue d'entrée-sortie de combinaison1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
