L'entrée 380-480VAC 24-28VDC triphasée essentielle du bulletin 1606 XLE d'ab 1606-XLE120E-2 a produit

L'entrée 380-480VAC 24-28VDC triphasée essentielle du bulletin 1606 XLE d'ab 1606-XLE120E-2 a produit

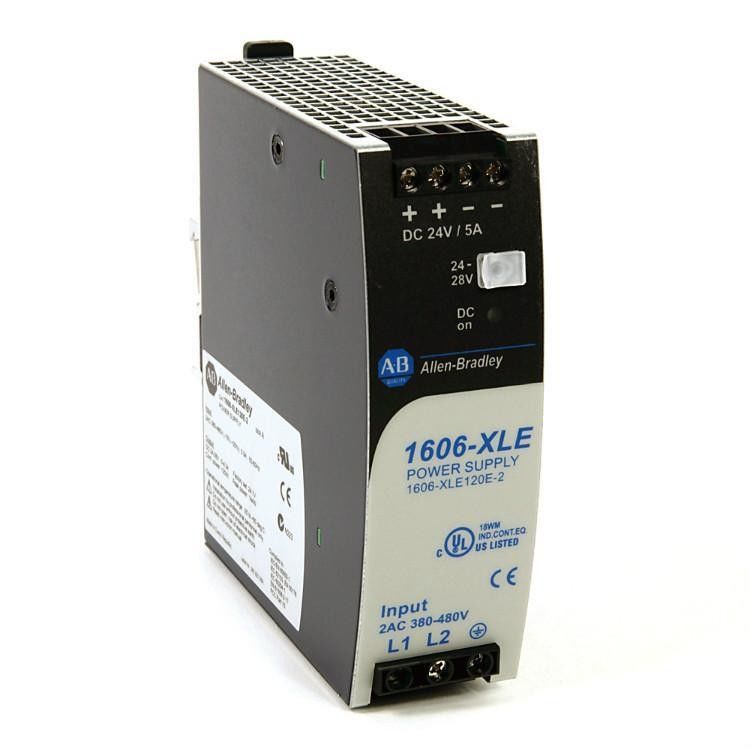

Au sujet de 1606-XLE120E-2 :

Les approvisionnements 1606-XLE sont coûtés les alimentations d'énergie optimisées sans qualité, fiabilité et représentation compromettantes. Le 1606-XLE120E fait partie de la famille d'alimentation d'énergie de XLE, existant à côté de la haute famille décrite de XLS.

Le 1606-XLE inclut toutes les fonctions de base essentielles et les dispositifs ont une réservation de puissance de 20%. Ce courant supplémentaire peut même être employé sans interruption aux températures jusqu'à +45°C. Les caractéristiques les plus importantes sont la petite taille, le rendement élevé et la température ambiante large. Sélectionnez automatiquement l'entrée rend l'installation mondiale et l'utilisation très simples. Les défauts ou les défaillances du système provoquées par les commutateurs incorrectement réglés ne peuvent pas se produire.

Svp note :
Une alimentation d'énergie doit être conforme à en 61000-3-2 (norme pour le courant d'entrée harmonique) quand :
1) le fin-dispositif est utilisé dans l'Union européenne et
2) le fin-dispositif est relié à une alimentation réseau publique à un ≥ 220Vac de tension nominale et
3) l'alimentation d'énergie est : - adapté dans un fin-dispositif avec une puissance d'entrée moyenne au-dessus de 75W ou - s'adaptent dans un fin-dispositif avec une puissance d'entrée continue au-dessus de 75W ou - de partie d'un système d'éclairage.

Instructions :
a) utilisent les câbles cuivre appropriés sont conçus pour dont une température de fonctionnement : 60°C pour ambiant jusqu'à 45°C et à 75°C pour ambiant jusqu'au minimum 60°C.
b) observent des codes d'installation et des règlements nationaux d'installation !
c) s'assurent que tous les fils d'un toron écrivent la connexion terminale !
d) jusqu'à deux torons avec la même section transversale sont autorisés à un point de connexion (excepté le fil de PE).
e) n'emploient pas l'unité sans connexion de PE.

1606-XLE120E et 1606-XLE120EC 24V, 5A ; Entrée monophasé
Instructions pour l'opération biphasée :
a) la connexion entre phases d'A est permise tant que la tension d'alimentation est au-dessous de 240V (+10%).

b) Utilisez un fusible ou un disjoncteur pour protéger l'entrée de N. L'entrée de N n'est pas intérieurement protégée et dans ce cas est reliée à un fil chaud

Adisadvantages :
A. L'alimentation d'énergie défectueuse ne peut pas être identifiée. La LED verte sera allumée toujours puisqu'elle est à la force inverse de l'autre alimentation d'énergie.

b. Il ne couvre pas des échecs tels qu'un court-circuit interne dans le côté secondaire de l'alimentation d'énergie. Dans si - pratiquement presque impossible - un cas, l'unité défectueuse devient une charge pour les autres alimentations d'énergie et la tension de sortie ne peut être maintenue plus.

Un autre module :
Les modules d'entrée-sortie de SLC 500 Digital ont entré des numéros de catalogue
1746-IA4, 1746-IA8, 1746-IA16, 1746-IB8, 1746-IB16, 1746-IC16, 1746-IG16, 1746-IH16, 1746-IM4, 1746-IM8, 1746-IM16, 1746-IN16, 1746-ITB16, 1746-ITV16, 1746-IV8, 1746-IV16
Numéros de catalogue de sortie
1746-OA8, 1746-OA16, 1746-OAP12, 1746-OB8, 1746-OB6EI, 1746-OB16, 1746-OB16E, 1746-OBP8, 1746-OBP16, 1746-OG16, 1746-OV8, 1746-OV16, 1746-OVP16, 1746-OW4, 1746-OW8, 1746-OW16, 1746-OX8
Numéros de catalogue d'entrée-sortie de combinaison
1746-IO4, 1746-IO8, 1746-IO12, 1746-IO12DC
