Au sujet de 1769-PA4

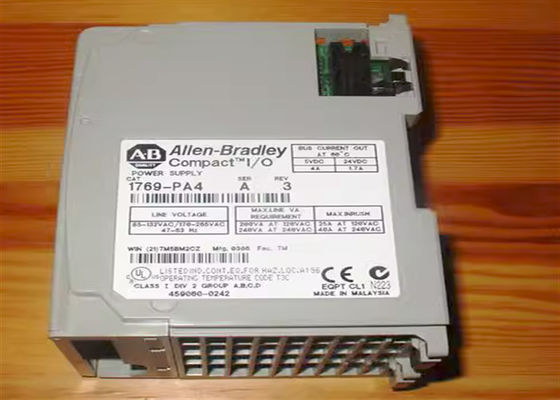

AB 1769-PA4 est une alimentation d'énergie d'entrée-sortie de CompactLogix. Elle peut fournir un courant alternatif de 120 à 240 volts et une alimentation CC de 24 volts aux processeurs de CompactLogix 1769-L3x, aux contrôleurs, et aux modules d'entrée-sortie reliés à elle. Jusqu'à 8 modules peuvent se relier à chaque côté du 1769-PA4 pour un maximum de 16 modules pour une alimentation d'énergie. Cette alimentation d'énergie fournit 4A du courant à 5 volts de C.C ou 2A à 24 volts de C.C. Ce module mesure 2,76 x 3,43 x 4,65 pouces et pèse approximativement 630 g (1,39 livres). Cette alimentation d'énergie soutient le support de rail ou de panneau DIN. Elle a une clôture de style ouvert avec le fusible intégré qui est remplaçable avec des numéros de la pièce Littelfuse 02183.15MXP ou le Wickman 19195-3 fond.
Le 1769-PA4 a les composants qui incluent un levier d'autobus avec une fonction de verrouillage, l'indicateur de LED, une porte d'alimentation d'énergie avec les connecteurs mobiles et stationnaires d'un label d'identification, d'autobus (avec les goupilles masculines et femelles), des verrous de label de plaque signalétique, supérieurs et inférieurs de langue-et-cannelure de fentes, supérieurs et inférieurs DIN de rail, un TB avec la couverture doigt-sûre, et une couverture de logement pour le fusible remplaçable.
Cette alimentation d'énergie a une gamme de tension d'entrée sélectionnable de 85 à 265 volts et de 170-265 VCA le long d'une plage de fréquence d'entrée de 47 à 63 Hertz. Sa puissance est environ 200 VA à 120 volts à C.A. et 240 VA à 240 volts à C.A. et à son courant maximum d'irruption est de 25 ampères à 132 volts à C.A. Le 1769-PA4 a une capacité actuelle de 4 ampères à 5 volts de C.C et un de 2 ampères à 24 volts de C.C, à une tension d'entrée nominale de 120 à 220 volts à C.A., à une puissance en watts de 18 watts, et à une tension de sortie de 24 volts de C.C. Sa tension d'isolement est continue à 265 volts d'entrée de courant alternatif au système.

Le produit d'AB avec le numéro de la pièce 1769-PA4 est un composant de CompactLogix qui fonctionne comme alimentation d'énergie d'entrée-sortie. Cette puissance de carte mère d'alimentations d'énergie d'entrée-sortie de CompactLogix qui est distribuée aux 1769 modules compacts d'entrée-sortie. Les alimentations de cette énergie est capable des modules d'alimentation des deux côtés de l'unité. Des modules compacts d'entrée-sortie peuvent être installés de chaque côté de l'alimentation d'énergie d'expansion d'entrée-sortie où jusqu'à huit (8) modules peuvent être installés pour un total de 16 modules compacts d'entrée-sortie.

Cette alimentation d'énergie comporte la gamme sélectionnable d'entrée de tension de 85 à C.A. 265V ou 170 ou C.A. 265V. Avant d'activer l'alimentation d'énergie, assurez-vous que la sélection correcte est activée pour empêcher des dommages au module. Ce composant d'alimentation d'énergie a un résultat actuel évalué de 4.0A à 5VDC et à 2.0A à 24VDC. Cette alimentation d'énergie est compatible pour des installations dans une assemblée de CompactLogix avec un nombre élevé de sorties discrètes et de modules analogues.

Cette alimentation d'énergie est installée avec un fusible interne. Ce fusible peut être remplacé par les numéros de la pièce Wickmann 19195-3.15A ou Littelfuse 02153.15MXP.

La planification d'alimentation d'énergie est essentielle en établissant un montage de CompactLogix que c'est due au fait que l'alimentation d'énergie est le module référencé par la condition d'estimation de distance d'alimentation d'énergie. Cette condition de module doit être suivie pour maintenir une configuration valide de CompactLogix. Y compris le processeur et les modules de communication, aucun module ne doit dépasser l'estimation définie de distance d'alimentation d'énergie.

Spécifications techniques pour 1769-PA4
