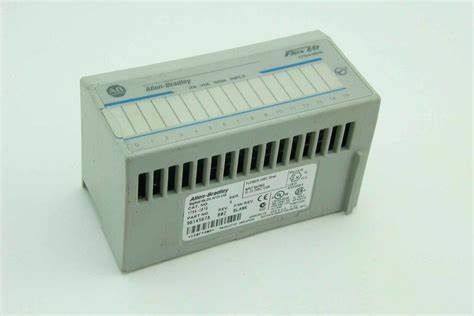

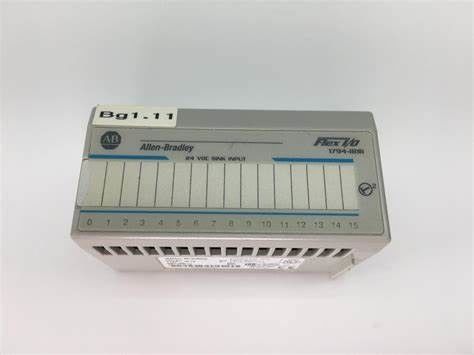

Modules d'entrée d'entrée-sortie Digital de 1794-IB16 AB FLEX 16 indicateurs jaunes

CONNEXIONS du module 128 LOGIX de pont de 1756-ENBT ControlLogix EtherNet/IP

Caractéristiques

Fabricant Rockwell Automation
Marque AB
Température de fonctionnement : 0 à 55 C (32 à 131 F)
Taille de fil : Déterminé par la base terminale installée
Support : Rail DIN
Indicateurs : 16 indicateurs jaunes
SUR la tension d'état, nom : 24 VOLTS CONTINU
SUR la tension d'état, maximum 31,2 volts continu
SUR la tension d'état, minute : 19,2 VOLTS CONTINU
Nombre d'entrées : Seize (16), entrées de descente
Base terminale : 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794 - TBKD, 1794-TB37DS
Description de produit : Module d'entrée de C.C du câble E/S
Température de stockage : -40 à 85 C (- 40 à 185 F)
Vibration : 5g @ 10 à 500 hertz
No. 1794-IB16 de numéro de la pièce/catalogue
Choc fonctionnant : 30 g
Type de produit modules d'entrée d'entrée-sortie Digital de câble
Entre la descente 16 actuelle
C.C de mn 10V de tension de Sur-état
C.C 31.2V maximal de tension de Sur-état
Sur-état mn actuelle 2.0mA mn.
Sur-état 12.0mA maximal actuel
C.C 5V maximal de tension hors état
1.5mA maximal actuel hors état
Le nominal a entré l'impédance 4,6 k ?
C.C 30mA @ 5V actuel de Flexbus
Maximum de C.C 31.2V de la dissipation de puissance 6.1W @.
UPC 10612598137784

D'AUTRES PRODUITS SUPÉRIEURS

AB 1794-IB16 est seize (des 16) modules d'entrée discrets du canal 24VDC. Ce module fait partie de la famille de produits de 1794 câbles E/S qui est principalement employée pour mettre en application la solution distribuée d'E/S. Avec l'architecture distribuée d'entrée-sortie, des modules d'entrée-sortie peuvent être installés près de la source de signal ou charge conduite. Ceci réduit de manière significative ainsi des courses de câble, réduit des coûts globaux d'installation. Il également simplifie l'entretien et contribue à l'augmentation globale dans le système de contrôle à temps de bon fonctionnement.

1794-IB16 montage standard du rail de soutien DIN ou support de panneau direct. Ce module est utilisé avec la base terminale où des câblages de signal sont terminés. Les bases terminales compatibles sont 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS. En plus, the1794-IB16 exigent l'utilisation d'un adaptateur de communication pour transférer des données d'entrée-sortie au module ou au contrôleur de scanner d'associé. Les adaptateurs de communication compatibles sont adaptateur de communication de DeviceNet avec le numéro de catalogue 1794-ADN, adaptateur de communication à distance d'entrée-sortie avec l'adaptateur du numéro de catalogue 1794-ASB, de communication d'Ethernet avec l'adaptateur du numéro de catalogue 1794-AENT, de communication de Profibus avec l'adaptateur du numéro de catalogue 1794-APB et de communication de ControlNet avec le numéro de catalogue 1794-ACN.

Le 1794-IB16 a une aspiration actuelle 30 de C.C de mA @ 5V. Les différents canaux d'entrée sont rated10 à 31,2 volts continu avec la tension d'entrée nominale de 24VDC et soutiennent la configuration de câblage d'évier. Chaque canal a une tension minimum de Sur-état de 10VDC et le maximum de 31.2VDC tandis que la tension hors état maximum est 20VDAC. Il a une dissipation de puissance 3,5 de C.C de W @ 31.2V et la dissipation thermique 11,9 de C.C de BTU/hr @ 31.2V.



Le module 1794-IB16 a 16 entrées de descente actuelles avec la gamme nominale de tension de Sur-état de tension, de Sur-état de C.C 24V le courant de C.C 10-31.2V, et 1.5mA hors état minimum. Il a une dissipation de puissance maximum de 6.1W à C.C 31.2V. Les unités centrales terminales compatibles avec ce module sont les 1794-TB3, 1794-TB3S, 1794-TB3K, 1794-TB3SK, 1794-TBKD, 1794-TB37DS.

Ce module soutient le support de rail ou de panneau DIN et soutient de divers adaptateurs de communication tels que ControlNet, DeviceNet, EtherNet/IP, et entrée-sortie à distance universelle. Le module 1794-IB16 a 16 LED jaunes comme indicateurs de chaque canal. Les LED indiquent le périphérique d'entrée et le signal de sortie correspondants. Il a également des versions de D et de XT des modules standard pour des diagnostics et des environnements extrêmes qui réduit le panneau et les coûts de maintenance. Il a des 0 - 55 températures de fonctionnement d'°F) d'°C (32 - 131 et une hygrométrie sans condensation de 5 - de 95%.

Configuration réseau d'EtherNet/IP
Modules de communication d'EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 contrôleurs
Adaptateurs d'EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Commutateurs inclus
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

AB 1756-OF8 est un module de sortie analogique qui fait partie de la plate-forme de ControlLogix. Ce module analogue peut être utilisé pour commander et moduler les dispositifs électriques et de champ, transmettre ou retransmet des signaux pour se connecter par interface aux instruments de mesure et enregistreurs ou pour n'importe quel autre but.

Quel est-je le nombre maximum de 1794-IB16 peut installer avec un (1) support d'entrée-sortie de câble ?

Jusqu'à huit (8) 1794-IB16 peuvent être installés dans un support simple d'entrée-sortie de câble.

Le 1794-IB16 fait-elle la configuration de câblage d'approvisionnement de soutien ?

Non. Le 1794-IB16 soutient seulement la configuration de câblage d'évier.

Le 1794-IB16 fait-ils les adaptateurs de communication d'entrée-sortie de câble de soutien ?

Oui. Il soutient tous les adaptateurs de communication disponibles d'entrée-sortie de câble.
