Spécifications techniques pour 1756-A10
Fabricant Rockwell Automation
Température de fonctionnement, série du °C +60 de C -25… (- °F) 13… +140
Température de fonctionnement, série B 0°C à +60°C (+32°F à +140°F)
No. de monter des étiquettes six (6)
Orientation horizontale
Courant de carte mère, châssis/fente @ 24VDC 2,8 A/2.8 A
Courant de carte mère, châssis/fente @ 5.1VDC 15 A/6 A
Courant de carte mère, châssis/fente @ 3.3VDC 4A/4 A
Courant de carte mère, châssis/fente @ 1.2VDC 1,5 A
No. de fentes Dix (10) fentes
Température de stockage -40°C à +85°C (- 40°F à +185°F)
Taille de Cabinet (HxWxD), minute 50,8 x 76,2 x 20,3 cm (20 x 30 x 8 po.)
Marque AB
No. 1756-A10 de numéro de la pièce/catalogue

Série ControlLogix
Type châssis de module
Dissipation de puissance, 5 maximum W
Montage du bâti de panneau
Fentes 10
Dissipation de puissance 5 watts (maximum)
Dimensions 20 x 30 x 8 pouces
Livres du poids 3,2 (1,45 kilogrammes)
La clôture s'ouvrent
Courant de carte mère (5 volts de C.C) 10 ampères
Courant de carte mère (24 volts de C.C) 2,8 ampères
UPC 10612598129277
UNSPSC 32151704

D'AUTRES PRODUITS SUPÉRIEURS

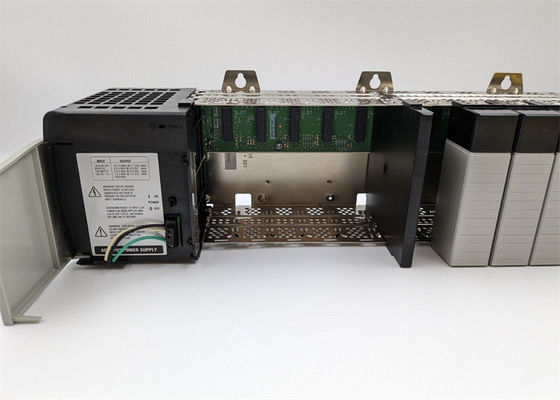

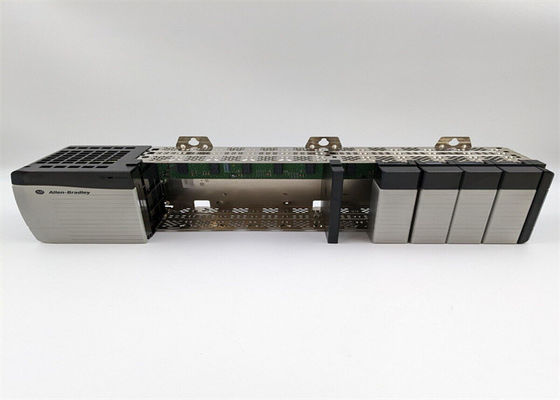

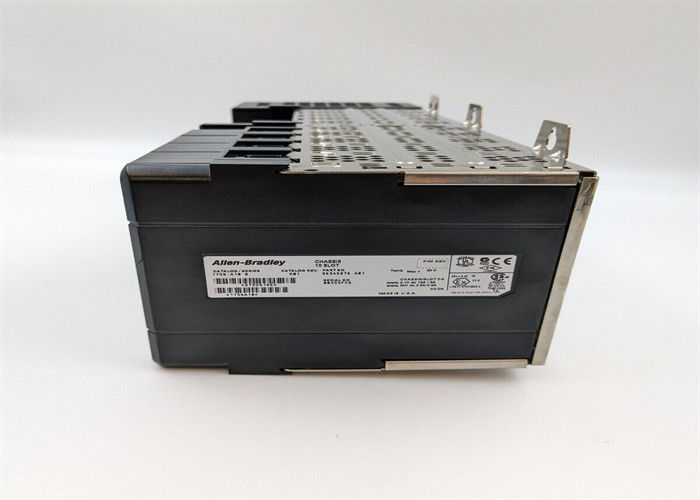

AB 1756-A10 est puis (10) un châssis de ControlLogix de fente. Ce matériel accueille la connectivité électronique parmi les modules de ControlLogix avec l'estimation actuelle de carte mère maximum de 1,5 A @ 1.2VDC ; 4A/4A @ 3,3 VOLTS CONTINU ; 15 A/6 A @ 15 A/6 A et 2,8 A/2.8 A @ 24VDC.

Ce châssis soutient le support de panneau avec des dégagements d'installation de 15,3 cm (6,0 po.) le dégagement dessus et bas et de 10,2 cm (4,0 po.) plus la largeur de l'alimentation d'énergie le dégagement latéral. Si installé côte à côte avec un autre châssis de ControlLogix, le dégagement exigé entre le châssis est 7,7 cm (3,0 po.) plus la largeur de l'alimentation d'énergie. Alimentations d'énergie de ControlLogix, si les alimentations d'énergie standard, minces ou superflues ont consacré la fente situées à l'emplacement extrême gauche et n'occupent pas une fente de châssis.

Le 1746-A10 est disponible dans deux (2) séries, le châssis de B et de C. Series B a une gamme de température de fonctionnement de 0… °C 60 (0… °C 140 °F) et -25… +60 (- °F) 13… +140 pour des modules de série C tandis que la température de l'air environnante maximum est le °C 60 (°F) 140 pour les deux séries. Ce châssis est également équipé d'au sol fonctionnel de la terre qui est conçu pour être terminé avec 8,3 millimètres carrés ou câblage cuivre solide ou échoué d'A.W.G. 8 avec l'estimation d'isolation du °C 90 (°F) 194 ou plus haut. Il a également un au sol protecteur de la terre et conçoit pour être terminé utilisant des 2,1 millimètres carrés ou un câblage cuivre solide ou échoué d'A.W.G. 14 avec l'estimation d'isolation du °C 90 (°F) 194 ou plus haut.

Le 1756-A10 a une estimation électrique de carte mère de la carte mère de 1,5 A/1.5A actuelle entre le châssis et les fentes (châssis/fente) à 1.2V, à un de 4/4A à 3.3V, et à un de jusqu'à 2,8 A/2.8 A à 24V. Il a une dissipation de puissance 5-Watt (équivalent thermique de dissipation de 6,1 BTU/hr), et il a une puissance opérationnelle maximum de 1.8W. Il est indiqué avec un code environnemental de la température T5 (Amérique du Nord), et avec un code du CEI T6 (Union européenne). Le 1756-A10 a également une clôture de style ouvert. Il a une température de fonctionnement entre le °C 0 et 60 (le °F) 32 et 40 à l'humidité 5-95% sans condensation et à lui est embarqué à une température ambiante entre le °C -40 et 85 (- °F) 40 et 185. Il a une tenue opérationnelle évaluée de choc du CEI 60068-2-27 de 30G et il peut soutenir une vibration de 2G à 10-500 hertz si opérationnel. Le 1756-A10 a une dimension d'armoire de 20 x de 30 x de 8in. et il pèse 3.2lb.

Configuration réseau d'EtherNet/IP
Modules de communication d'EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
1756-EN2TSC, 1756-EN2TXT, 1756-EN3TR, 1756-EWEB, 1768-ENBT
CompactLogix 5370 contrôleurs
Adaptateurs d'EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Commutateurs inclus
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

AB 1756-OF8 est un module de sortie analogique qui fait partie de la plate-forme de ControlLogix. Ce module analogue peut être utilisé pour commander et moduler les dispositifs électriques et de champ, transmettre ou retransmet des signaux pour se connecter par interface aux instruments de mesure et enregistreurs ou pour n'importe quel autre but.

FAQ pour 1756-A10
Quelle est la méthode de montage soutenue de 1756-A10 ?

Le support de panneau direct de soutien 1756-A10 par l'intermédiaire des étiquettes de montage.

Combien de fentes de module de ControlLogix fait le 1756-A10 ont ?

Le 1756-A10 a Dix (10) fentes.

La fente d'alimentation d'énergie à la fente fait-il a-t-il inclus le compte du 1756-A10 ?

La fente d'alimentation d'énergie, située au côté extrême gauche du châssis n'est pas une partie du compte de fente de châssis.
