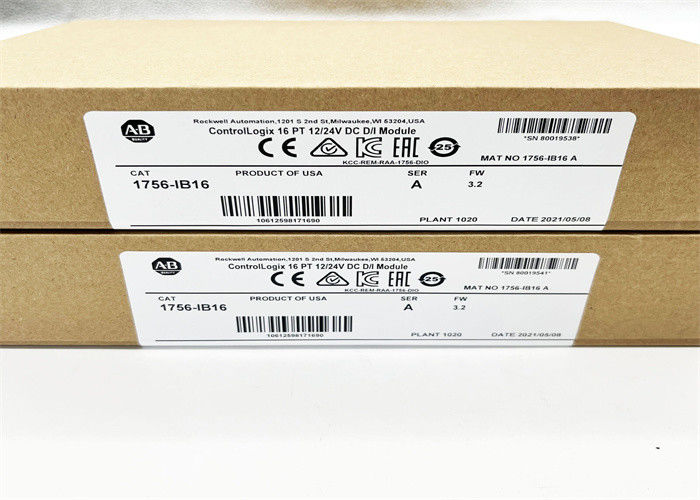

Module d'entrée-sortie d'AB 1756-IB16 ControlLogix 2 millisecondes plus le temps choisi de filtre

Module d'entrée-sortie d'AB 1756-IB16 ControlLogix 2 millisecondes plus le temps choisi de filtre

Spécifications techniques pour 1756-IB16
Fabricant Rockwell Automation
Marque AB
No. 1756-IB16 de numéro de la pièce/catalogue
Série ControlLogix
Entrées 16
Type module de module d'entrée de C.C de Digital
No. d'entrées trente-deux (32) entrées
Tension d'entrée 12-24 volts d'évier de C.C
Chaîne de tension d'opération 10-31.2 volts de C.C
Saisie de module électronique
Milliampères actuels maximum d'opération 10 à 31,2 volts de C.C
Temps de retard d'entrée 2 millisecondes plus le temps choisi de filtre
Courant d'entrée maximum, 1,5 milliampères hors état
Milliampères actuels minimum d'opération 2 à 10 volts de C.C
Temps de retard d'entrée, à SUR le retard de matériel : 290 Mme des µs nom/1 maximum + temps de filtre
Temps de retard d'entrée, DESSUS à OUTRE du retard de matériel : 700 Mme des µs nom/2 maximum + temps de filtre
Dissipation de puissance 5,1 °C de W @ 60 (maximum) (°F) 140
Courant de carte mère à 24 volts 2 milliampères
UPC 10612598171290
Courant de carte mère à 5,1 volts 120 milliampères
°C 60 thermique de la dissipation 21,1 BTU/hr @ (°F) 140
TB 1756-TBCH 1756-TBS6H de Removeable

D'AUTRES PRODUITS SUPÉRIEURS

AB 1756-IB16 est module d'entrée-sortie de ControlLogix. Ce module d'entrée de C.C de 16 points, avec 8 points par groupe, peut être relié à un châssis 1756 de ControlLogix. Les logements démontables compatibles de TB, ou RTB, sont la NEMA RTB et la bride RTB des positions 1756-TBNH 20 de ressort de la position 1756-TBSH 20. Notez qu'avant installation, les utilisateurs devraient avoir le RTB compatible en main et que l'alimentation de 1756 châssis et d'énergie devrait être installée et fondue.

La tension d'entrée nominale du module 1756-IB16 est de 24 volts de C.C, alors que la catégorie de tension est évier de C.C de 12/24 volt. Sa gamme de tension de fonctionnement est de 10 à 31,2 volts de C.C et toute la puissance de carte mère est 0.56W. L'aspiration actuelle à 5,1 volts de C.C est de 100 mA. À 24 volts, l'aspiration actuelle est de 2 mA. Ce module a également un courant maximum d'irruption de la crête de 250 mA, qui se délabre à 37% en 22 millisecondes, sans activation. Sa tension d'isolement est de 250 volts de continue. La dissipation de puissance de ce module est est autour de 5,1 watts à 60 degrés de Celsius et la dissipation thermique est 17,39 BTU/hour. Le courant de sur-état de ce module s'étend de 2,0 mA à 10 volts de C.C à 10 mA à 31,2 volts de C.C. À un hors état, il a une tension maximum de 5V et un courant maximum de 1,5 mA. Le temps de retard de l'entrée du module a un maximum de 1 retard de matériel de Mme plus le temps utilisateur-configurable de filtre (0, 1, ou 2 millisecondes). Il a un temps de retard maximum de matériel de 2 millisecondes plus le temps utilisateur-configurable de filtre (0, 1, 2, 9, ou 18 millisecondes).

AB 1756-IB16 est un module d'entrée de descente de C.C qui fonctionne à une tension d'entrée nominale de 24VDC. Ce module est utilisé avec les signaux 24VDCinput cependant, peut toujours être employé avec des tensions d'entrée à C.A. à condition que des circuits ou un composant de interposition appropriés soient installés.

Ce module soutient le simple-support, configuration autonome de contrôleur pour une plus petite et moins critique application. Il peut également être employé dans de plus grandes applications où un degré plus élevé de caractère critique est impliqué un système si à distance d'entrée-sortie ou un système de contrôle réparti (DCS).

Ce module peut être utilisé en tant que module d'entrée discret de n'importe quelle configuration de ControlLogix même, plate-forme de DCS de PlantPaX d'AB. Il n'y a pratiquement aucune limite avec le nombre d'installations de ce module. Le nombre d'exemples ou d'installation dépend de la fente utilisée ou disponible de capacité de la mémoire du processeur et du châssis physique.



Le 1756-IB16 utilise une serrure terminale démontable qui fournit une manière modulaire de terminer des signaux d'entrée. Il peut être remplacé par le numéro de la pièce de RTB de 1756-TBNH 1756-TBSH. Il a un changement de la propriété d'état qui est utilisateur-configurable et utile dans les applications qui exigent l'action immédiate quand un certain signal d'entrée a changé en l'état défini. Le changement de l'état (COS) dévie le cycle de balayage normal du processeur pour une exécution plus rapide de logique.
