Spécifications techniques pour 1746sc-INO4I
Fabricant Spectrum Controls
Marque AB

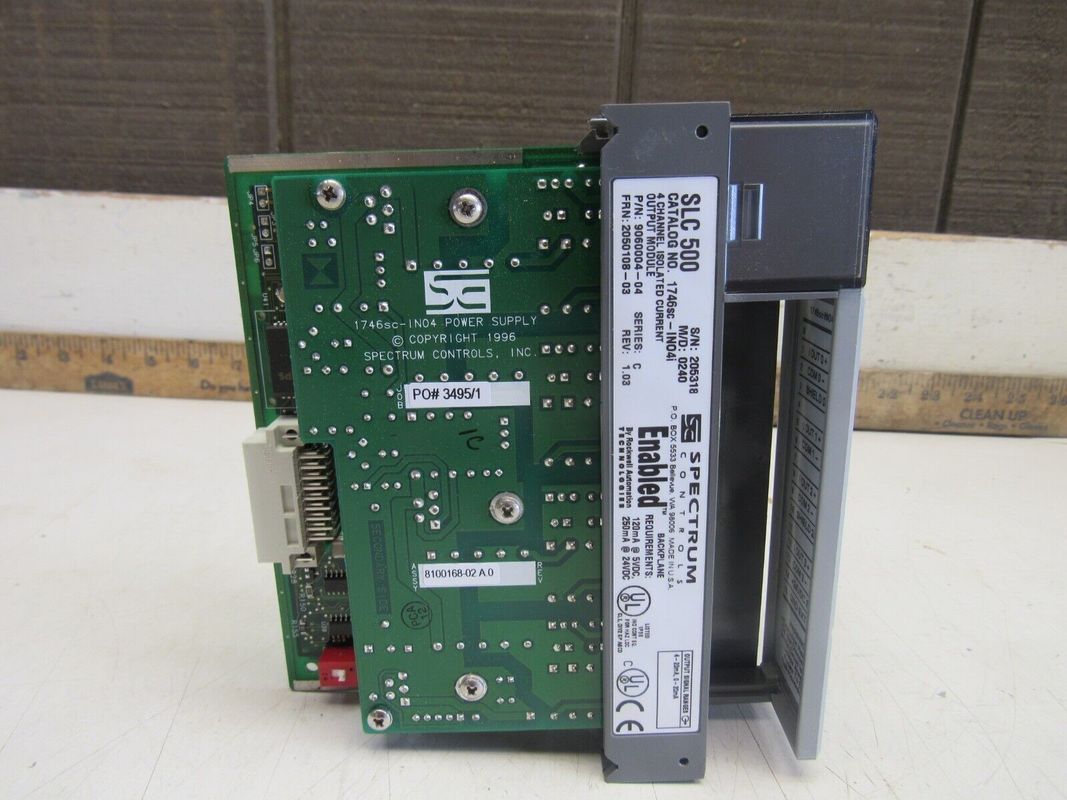

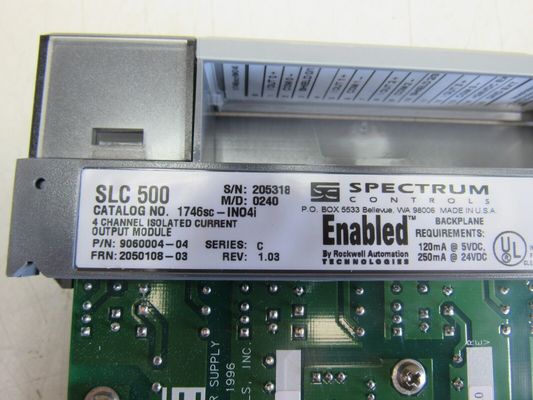

No. 1746sc-INO4I de numéro de la pièce/catalogue
Type de produit module de sortie analogique
Série compatible SLC 500 de Rockwell Automation
Canaux 4
No. de sorties quatre (4), d'isolement
Chaîne 0-20 mA, 0-21 mA, 4-20 mA de courant de sortie
Le type analogue d'entrée a isolé actuel
Bits de la résolution 16
Courant d'entrée 0-20 mA
Mme de la réponse d'étape 1 à 95% de complet
Tension d'entrée 0-5V
Sortie complète 21 mA
Câblage électrique de champ d'isolement à la carte mère : 500 VCA d'isolement de canal en canal continu : 500 VCA de continu
Impédance >1 Mohm de sortie
Résistance maximum 500 Mohm
Degrés ambiants de la température de fonctionnement 0 à 60 Celsius
Dissipation thermique 5 watts, maximum
Le courant de carte mère a exigé 120 mA à 5 V ; 250 mA à 24 V

D'AUTRES PRODUITS SUPÉRIEURS

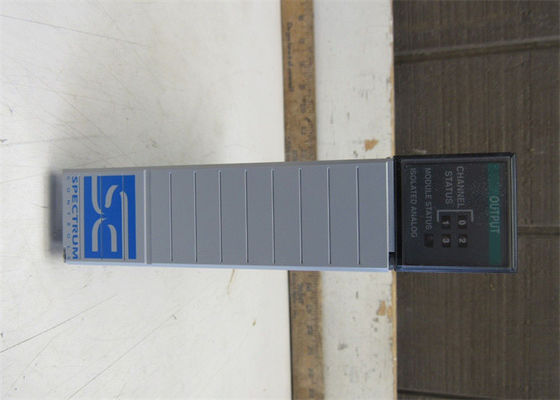

Le 1746sc-INO4I est un module de sortie réservé actuel analogue des contrôles de spectre. Le module a quatre (4) sorties d'isoler-canal. Le 1746sc-INO4I occupe une fente dans le châssis 1746 d'entrée-sortie. Le 1746sc-INO4I tire un courant de 120 milliampères à 5 volts de C.C de la carte mère, mais pour réduire au minimum la charge actuelle sur la carte mère, le 1746sc-INO4I peut être connecté avec une source d'alimentation externe avec une estimation de tension de 24 volts de C.C. Le 1746sc-INO4I a un interrupteur à positions multiples pour spécifier si le module tire la puissance de la carte mère ou d'une source d'alimentation externe. Quand l'interrupteur à positions multiples sur le 1746sc-INO4I est placé dans la position de SUPPORT, le module tire la puissance de la carte mère tandis que le module est actionné à partir des 24 approvisionnements d'alimentation CC externe de volts, l'interrupteur à positions multiples devrait être placé dans la position d'ext.

Le 1746sc-INO4I tire 5 volts d'alimentation CC de la carte mère. Cette estimation de consommation est même quand le module est actionné extérieurement. Le module a un TB démontable de 16 positions qui adapte à un câble protégé de twisted pair de Belden 8761. Le 1746sc-INO4I a une résolution de 16 bits, un courant de 366 Nano-ampères par compte, et une tension de 320 microvolts par compte. Le modèle de sortie analogique du l'isoler-canal 1746sc-INO4I a les limites programmables d'automatique-calibrage et les états sûrs, un isolement optoelectrical de 750 volts de C.C (de canal en canal et champ-câblage-à-carte mère). L'estimation thermique de dissipation pour le 1746sc-INO4I s'élève à un maximum de 4,5 watts, d'une périodicité de mise à jour maximum de 33,7 millisecondes pour tous les 4 canaux en parallèle, et d'un temps de réponse d'étape de 1 milliseconde. En plus, le 1746sc-INO4I est classe d'UL/CUL I, la division 2, les groupes A, B, C, D, et le CE a certifié.

Le module compatible de SLC 500 avec le numéro de la pièce 1746sc-INO4I est un module de sortie analogique qui est fabriqué par le contrôle de spectre. Ce module est fabriqué par AB entourent des contrôles de spectre d'associé.

Entourez les associés sont AB a approuvé et a certifié les associés qui fournissent les produits compatibles d'AB.

L'aspect de ce module ressemble à un module réel de SLC 500. Ce module comporte quatre (4) canaux de sortie analogique de différentiel qui fournit 0-20 mA, 0-21 mA, 4-20 mA dans la résolution de 16 bits, Na 366 par compte. Ce module comporte les gammes prolongées de sortie, l'automatique-calibrage, les limites programmables et les états sûrs. Les données de ce module sont capables de l'composition au complément de Two de 16 bits, mesuré machinant des unités, mesurées pour le format PID, 1746-NO4 et les comptes proportionnels définis par l'utilisateur. Elles ont une exactitude de 0,08% de complet à 25 degrés. Celsius et 0,15% à 60 degrés. Celsius.

Ce module comporte la fiabilité du système accrue par chaque canal est équipé de 750 volts continu d'isolement, éliminant l'entretien de ross de bruit qui des résultats à la conversion de données de haute résolution du module. La même estimation d'isolement est donnée pour le champ-câblage à la carte mère pour la protection de support et de processeur.

Ce module réduit le coût du système pendant que l'isolement du module élimine l'utilisation du signal externe isolant des dispositifs. La largeur de fente simple de ce module sauve également la fente de châssis importante.

Ce module incorpore la conception et la technologie d'Allen-Bradly qui lui permet de fonctionner pareillement comme un module d'AB. Il est configuré pareillement à un module de SLC 500 avec la plupart des configurations également semblables à un module de sortie analogique d'AB.
