L'information produit ab 1747-CP3 :

Il fournit à tous des processeurs de SLC 500 des données analogiques digitalement converties de thermocouple ou de millivolt (système mv), reçues et stockées dans sa table d'image. Il n'exige aucun bloc d'alimentation externe pendant qu'il reçoit 5 volts de C.C et 24 volts d'alimentation CC de l'alimentation d'énergie de SLC 500 par sa carte mère.

Il a deux capteurs de la compensation de froid-jonction (CJC) au lieu des tensions excentrées pour maintenir l'exactitude de signal d'entrée de thermocouple. Des transferts par blocs sont exigés par ce module dans une configuration à distance d'entrée-sortie. Elle connecte aux types de thermocouple J, K, T, E, R, S, B, et N, et accepte direct +/--50 système mv et +/--100 des signaux d'entrée analogique de système mv. L'automobile du module 1746-NT4 calibre à la mise sous tension et toutes les fois qu'un canal est permis. Elle a 5 indicateurs verts de LED, un pour le statut de module et un pour chacun des quatre canaux.

Le module 1746-NT4 a 4 canaux d'entrée d'isolement par carte mère. Il a une consommation actuelle de carte mère de 60 mA à 5 volts de C.C et de 40 mA à 24 volts de C.C. Il a une puissance de carte mère de 0,3 watts à 5 volts de C.C et de 0,5 watts à 2 volts de C.C, à une résolution de 16 bits de convertisseur, et une réponse d'étape de 12 à 300 millisecondes à 95%. Il a une largeur de bande de la seconde période de la mise à jour 2,62 - 65,5 Hertz et des 26 millisecondes - 1,2 et emploie la modulation de sigma-delta pour la conversion d'A/D. Il peut être installé dans n'importe quelle fente excepté la fente 0 de châssis de SLC 500. Il emploie deux fils par terminal avec une taille maximum de fil de 2,5 millimètres (A.W.G. 14) et de 25 ohms d'impédance maximum de câble. Pour des entrées de thermocouple, employez le fil tordu protégé d'extension de thermocouple ; pour des entrées de système mv, Belden 8761 ou fil équivalent doit être employé.

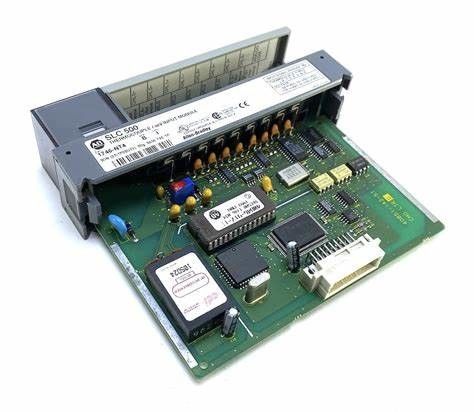

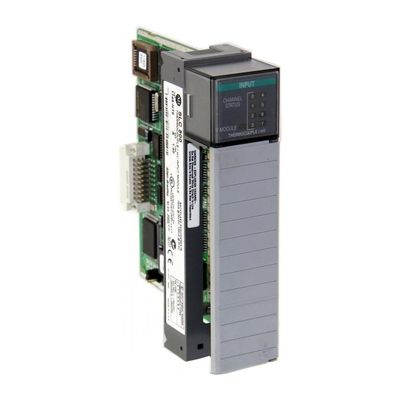

Le 1746-NT4 est un module d'AB utilisé avec des détecteurs à thermocouple et des signaux de système mv. Ce module appartient à la catégorie de module d'entrée analogique qui appartient à la famille de produits de SLC 500.

Il comporte huit (8) entrées de thermocouple avec chaque canal soutenant une grande variété de types de thermocouple tels que J, K, T, E, S, R, les signaux de B et de N. Compatible système mv incluent +/- 50 système mv et +/- 100 système mv. Chaque canal d'entrée est établi avec la détection cassée de capteur peut indiquer un circuit court-circuité ou ouvert. Il y a les arrangements configurables quand un circuit ouvert est détecté comme zéro, classieux et Downscale. Quand zéro est configuré, la lecture du module est forcée à zéro (0). Une fois réglée à Downscale, la lecture du module est forcée à la plus basse lecture tandis que les forces classieuses la lecture à la lecture maximum. Ces arrangements sont utiles car elle peut être employée pour diagnostiquer rapidement l'état de chaque canal hormis les indicateurs évidents de LED de chaque canal. Les arrangements de réaction de défaut doivent être basés sur l'opération de sécurité du processus.
