Spécifications techniques pour 1756-A13

• Fabricant Rockwell Automation
• Marque AB
• Température de fonctionnement, série B 0°C à +60°C (+32°F à +140°F)
• No. de monter les étiquettes huit (8)
• Orientation horizontale
• Courant @ 24VDC 2,8 A/2.8 A de carte mère
• Courant @ 5.1VDC 15 A/6 A de carte mère
• Courant @ 3.3VDC 4A/4 A de carte mère
• Courant @ 1.2VDC 1,5 A de carte mère
• No. de fentes treize (13) fentes
• Température de fonctionnement, série du °C +60 de C -25… (- °F) 13… +140
• Température de stockage -40°C à +85°C (- 40°F à +185°F)
• Hygrométrie 5 95% (sans condensation)
• No. 1756-A13 de numéro de la pièce/catalogue
• Série ControlLogix
• Type châssis de module
• Montage du bâti de panneau
• L'au sol fonctionnel de la terre de taille de fil - câblage cuivre solide ou échoué de 8,3 mm2 (A.W.G. 8) a évalué au °C 90 (°F) 194 ou plus grand au sol protecteur de la terre - câblage cuivre solide ou échoué de 2,1 mm2 (A.W.G. 14) a évalué au °C 90 (°F) 194 ou plus grand
• Fentes 13
• Dissipation de puissance 5,4 watts (maximum)
• Dimensions 24 x 30 x 8 pouces
• Livres du poids 4,2 (1,9 kilogrammes)
• La clôture s'ouvrent
• Courant de carte mère (5 volts de C.C) 10 ampères
• Courant de carte mère (24 volts de C.C) 2,8 ampères

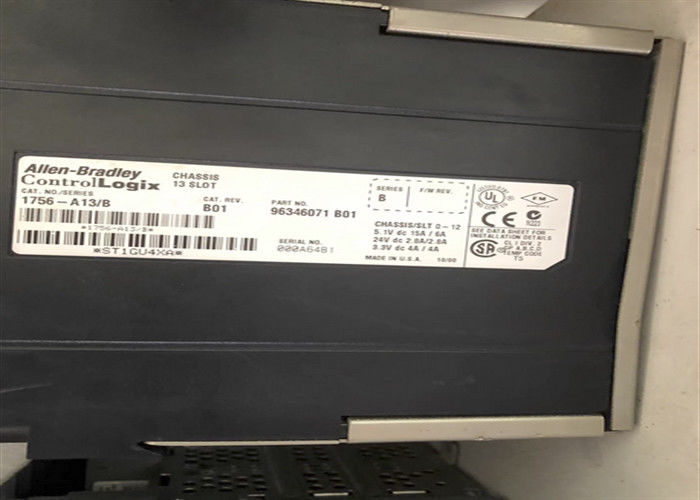

Au sujet de 1756-A13

Le 1756-A13 est un châssis de ControlLogix d'AB. Ce châssis fournit le logement de module, fournissant 13 fentes de module où des contrôleurs de ControlLogix et les modules d'entrée-sortie peuvent être installés. Hormis fournir les fentes de montage, les châssis également pour accueillir les circuits électroniques qui préparent la carte mère. La carte mère distribue le courant qui est employé par chacun du module pour activer les circuits individuels pour fonctionner correctement.

Le 1756-A13 soutient le support horizontal seulement. Il exige la taille d'armoire minimum de 60,9 x de 76,2 x de 20,3 cm (24 x 30 x 8 po.) pour l'installation et pèse 1,90 kilogrammes (4,2 livres). Il est directement installé sur la Sous-commission de clôture par l'intermédiaire des étiquettes de montage fournies situées sur le dessus et le bas du châssis. Installez ce châssis à une température ambiante de 0… °C 60 (°C 32… 140 °F) pour le châssis de série A et de B et -25… +60 (- °F) 13… +140 pour le châssis de série C. Il a l'estimation de fonctionnement de vibration de 2 g @ 10… 500 hertz et l'estimation de fonctionnement de choc de 30 G. Ce châssis peut être employé avec les 5580 familles de produits de Logix 5560, 5570 et.

Le 1756-A13 a la consommation actuelle de carte mère de 1,5 A @ 1.2VDC ; 4A/4A @ 3,3 VOLTS CONTINU ; 15 A/6 A @ 15 A/6 A et 2,8 A/2.8 A @ 24VDC. Il a la dissipation de puissance de 5,4 watts avec un type ouvert estimation de clôture.
