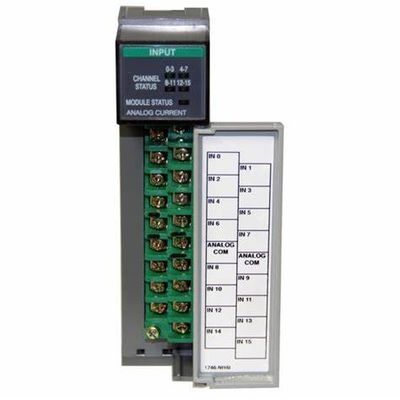

Entrées du module 16 d'entrée-sortie d'ab 1746-NI16I configurables pour 0 à 20 mA 4 à 20 mA

Le module d'entrée-sortie d'ab 1746-NI16I a seize (16) entre configurable pour 0 à 20 mA 4 à 20 mA

L'information produit ab 1746-NI16I :

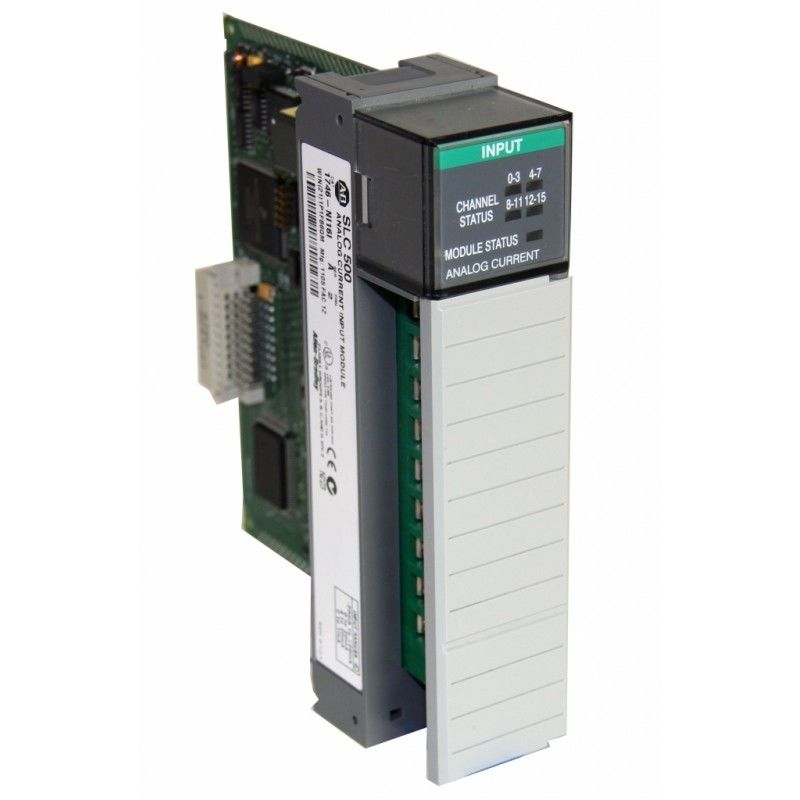

Allen Bradley 1746-NI16I est un module d'entrée analogique, avec la résolution de 16 bits et 16 canaux d'entrée. Ce module se range dans une catégorie de tension de -20 à 20 mA. Son courant de carte mère à 5 volts est de 125 mA, alors que 24 volts de résultats dans 75 mA. Sa puissance de carte mère est de 2,425 watts de maximum (0,625 watts à 5 volts de C.C et 1,8 watts à 24 volts de C.C). La gamme de tension de mode commun de ce module est +/--10,25 volts relativement au terminal commun analogue.

Cette unité a une hygrométrie de 5% à 95% sans condensation. Sa gamme de température de fonctionnement est de -25 à 60 degrés de Celsius (- 13 à 140 degrés de Fahrenheit) tandis que ses mensonges inopérants de la température entre -40 et 85 degrés de Celsius (- 40 et 185 degrés de Fahrenheit). Son impédance d'entrée est 249 ; son entrée maximum de tension est volts ±8 entre n'importe quel d'entrée terminal analogues communs et, et l'entrée actuelle maximum est ±30 mA. La dissipation thermique de ce module est de 2,43 watts, et le connecteur d'AIFM de ce module est 25 la goupille D-SHELL.

En installant des modules dans le châssis, il n'est pas nécessaire d'enlever les TB du module. Cependant, si le TB est enlevé, employez le label situé à côté du TB pour identifier l'emplacement et le type de module.

Des entrées analogiques sont employées pour connecter des variables de processus analogues pour mesurer sa grandeur. Elle est principalement employée pour surveiller ou a employé comme signal de retour pour que des systèmes de contrôle de boucle bloquée mettent en application le contrôle manuel ou automatique avec l'utilisation de l'algorithme du Proportionnel-Intégral-dérivé de méthodes de contrôle typiquement (PID). Sans ce signal de retour, le contrôle automatique ne peut pas être entièrement mis en application.

Les 16 canaux d'entrée à grande impédance peuvent être câblés en tant qu'entrées assymétriques. Le module fournit une interface directe aux types suivants d'entrée :
• C.C de ±10V
• 1 à C.C 5V
• 0 à C.C 5V
• 0 à C.C 10V
• 0 à 20 mA
• 4 à 20 mA
• ±20 mA
• 0 à 1 mA
