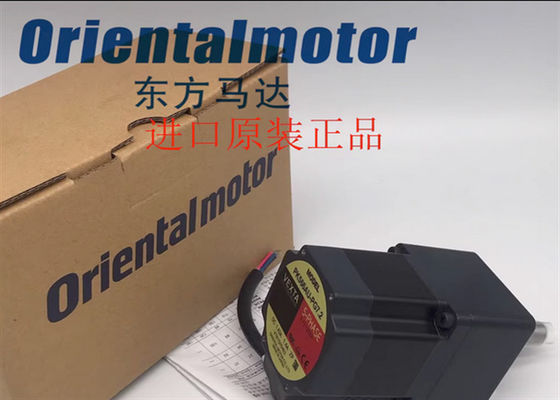

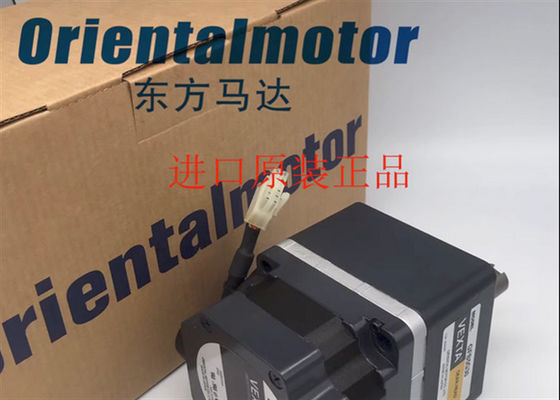

Moteur pas à pas superbe oriental servo industriel du moteur VEXTA de PK566AE
Caractéristiques
Moteurs de progression de type courant
Le moteur de la série 0.72°stepping du PK offre le couple élevé, notre plus basse vibration et le bruit. Ce moteur est enroulé dans la nouvelle configuration bipolaire du Pentagone et, exigez donc un nouveau type bipolaire conducteur du Pentagone. La nouvelle configuration du Pentagone s'assure que le couple maximum est produit par le moteur sur chaque étape. La nouvelle configuration du Pentagone exactitude fournit également couple extrêmement doux de mouvement aussi bien que de maintien et étape indépendamment de la résolution d'étape.
Disponible en 1,65 po. (42mm), 2,36 po. (60mm) et 3,35 po. formats de l'image (de 85mm).
|
Courant par phase (A/phase)
|
1,4 |
|
Type
|
Norme |
|
Axe/à engrenages
|
Axe rond (aucun Gearhead) |
|
À engrenages
|
Aucun Gearhead |
|
Type de connexion de moteur
|
Avances volantes |
|
Axe
|
Simple |
|
Angle d'étape de base
|
0.72º |
|
Angle d'étape de sortie
|
0,72 ° |
|
Type de connexion
|
Le nouveau Pentagone (bipolaire) |
|
Fils de connexion
|
5 |
|
Inertie de rotor
|
² de 1,53 onces/pouce |
|
RoHS conforme
|
Oui |
|
Normes de sécurité
|
CE D'EN DE L'UL CSA |
|
Résistance d'isolation
|
Minimum de 100 MΩ sous la température et l'humidité normales, une fois mesuré par un megger de 500 volts continu entre les enroulements et l'enveloppe de moteur. |
|
Résistance diélectrique
|
Suffisamment pour résister à 1,5 kilovolts, à 50 hertz ou à 60 hertz s'est appliquée pour 1 minute entre les enroulements et l'enveloppe sous la température et l'humidité normales. |
|
Hausse de la température
|
La hausse de la température de la bobine mesurée par la méthode de résistance de changement est 144ºF (80ºC) ou moins (au courant évalué, à l'arrêt, à cinq phases activés). |
|
Classe d'isolation
|
Classe B [266ºF (130ºC)] [Identifié comme classe un 221ºF (105ºC) par norme d'UL] |
|
Température ambiante de température ambiante
|
14ºF | 122ºF (- 10ºC | 50ºC) (nonfreezing) |
|
Humidité ambiante
|
85% ou moins (sans condensation) |
|
Fin de bande d'axe
|
0,002 po. (0,05 millimètres) T.I.R au sommet d'axe de sortie |
|
Concentricité
|
0,003 po. (0,075 millimètres) T.I.R. |
|
Perpendicularity
|
0,003 po. (0,075 millimètres) T.I.R. |
|
Jeu radial
|
0,001 po. maximum (0,025 millimètres) de 1,12 livres. (5 N) |
|
Jeu axial
|
0,003 po. maximum (0,075 millimètres) de 2,2 livres. (10 N) |
|
Charge radiale
|
0 po. de l'extrémité d'axe = 14,1 lb0.2 dedans. de l'extrémité d'axe = 16,8 lb0.39 dedans. de l'extrémité d'axe = 21 lb0.59 dedans. de l'extrémité d'axe = 29 lb0.79 dedans. de l'extrémité d'axe = 42 livres |
|
Charge axiale
|
|
Combinaisons des moteurs et des conducteurs
| Modèle d'unité |
Modèle de moteur |
Modèle de conducteur |
| AS46AA |
ASM46AA |
ASD13A-A |
| AS66AAE |
ASM66AAE |
ASD24A-A |
| AS69AAE |
ASM69AAE |
ASD30D-A |
| AS66ACE |
ASM66ACE |
ASD12A-C |
| AS69ACE |
ASM69ACE |
ASD16D-C |
| AS66ASE |
ASM66ACE |
ASD12A-S |
| AS69ASE |
ASM69ACE |
ASD16D-S |
| AS98AAE |
ASM98AAE |
ASD30A-A |
| AS911AAE |
ASM911AAE |
ASD30E-A |
| AS98ACE |
ASM98ACE |
ASD16A-C |
| AS911ACE |
ASM911ACE |
ASD20A-C |
| AS98ASE |
ASM98ACE |
ASD16A-S |
| AS911ASE |
ASM911ACE |
ASD20A-S |
