GE IC693APU300 90-30 séries de PLCs 1 mégahertz 5 V DV ou 10 à 30 système de C.C RX3i de V

GE IC693APU300 90-30 séries de PLCs 1 mégahertz 5 V DV ou 10 à 30 système de C.C RX3i de V

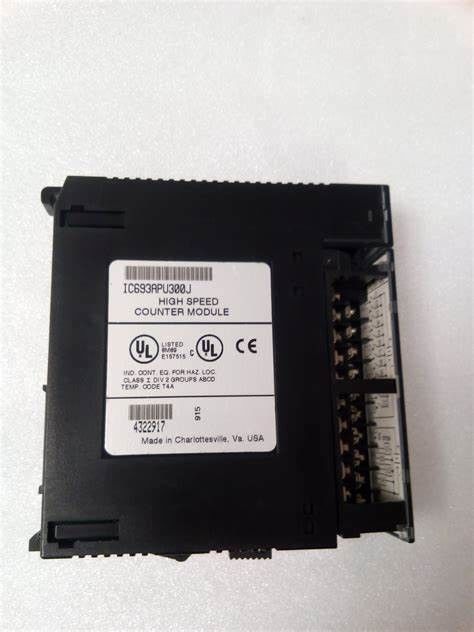

L'information produit GE IC693APU300 :

Le module peut être configuré pour fournir l'un ou l'autre de compteur de 1 complexe, 2 identiques et compteurs complexes, ou 4 identique et indépendants compteurs simples. Le module vient avec 12 entrées positives de source avec une gamme de tension d'entrée de l'un ou l'autre de C.C de 5 V DV ou de 10 à 30 V. En outre, vous trouverez 4 sorties positives de source, diagnostics internes de module, et une plaque à bornes démontable utilisée pendant le câblage de champ.

Le module IC694APU300 fournit le mode de fonctionnement deux une fois utilisé dans un système de RX3i : Classique et augmenté. Par défaut, le module fonctionne en mode classique. Cependant, si vous désirez employer les caractéristiques augmentées, “mode augmenté” choisi utilisant l'outil de configuration d'édition de machine.

Les caractéristiques augmentées incluent le soutien de jusqu'à 1 mégahertz de fréquence d'entrée des périphériques externes et de l'oscillateur interne de jusqu'à 2 mégahertz à l'entrée d'horloge 1, du soutien des événements à 32 bits de compteurs et d'entrée de Z, des sorties configurables, du drapeau de détection de renversement et du soutien des mises à jour de progiciels au-dessus de la carte mère de l'unité centrale de traitement de RX3i. IC693APU300 a également une caractéristique de fenêtrage qui permet à un utilisateur de définir une gamme des valeurs d'accumulateur de compteur où le stroboscope est identifié comme entrée valide.

Si le contre- accumulateur va en dehors de cette gamme, l'entrée de stroboscope est ignorée. Puisque le module est considéré un type ouvert équipement, il devrait être installé sur une clôture avec la pollution minimale. Pour des connexions de câblage, employez le câblage cuivre avec une estimation minimum de 90 degrés de Celsius. Si on permet deux fils, alors ils devraient être du même type. Avant le câblage, remplaçant des modules, des batteries, des fusibles ou n'importe quel autre élément disponible, il a recommandé DE COUPER le courant.

C'est d'éviter tous les malheurs qui peuvent se produire. D'ailleurs, le produit devrait être monté dans une clôture certifiée pour l'usage dans la zone 2, le groupe IIC, et le minimum IP54 évalué. Pendant le câblage de champ, le câble protégé doit être employé pour tous les câbles se reliant au compteur IC694APU300 ultra-rapide. Le câble protégé devrait posséder une terre à haute fréquence à moins de 6 pouces du module IC694APU300.
