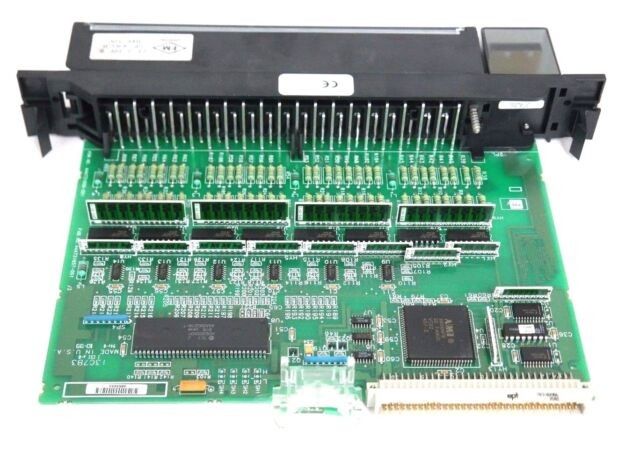

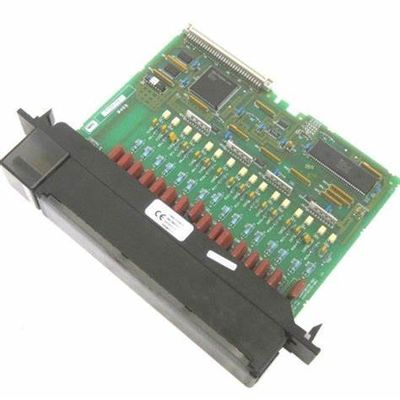

GE IC697MDL653 32 points 24 de volts continu 90-70 milliampères d'entrées chacune de la série du module 0 à 2 8

GE IC697MDL653 32 points 24 de volts continu 90-70 milliampères d'entrées chacune de la série du module 0 à 2 8

L'information produit GE IC697MDL653 :

IC697MDL653 est conçu pour avoir des caractéristiques de logique positive et négative ; il peut ainsi au courant de source du périphérique d'entrée à l'utilisateur commun. Le périphérique d'entrée applicable est relié à l'autobus de puissance et à l'entrée de module. Les périphériques d'entrée suivants sont tous compatibles avec l'IC697MDL653 : boutons poussoirs, commutateurs de limite, sélecteurs, et commutateurs de proximité électroniques comprenant les types à 2 fils et à 3 fils.

Dans le meilleur des cas, des entrées sur ce module sont conduites par n'importe quel module de sortie compatible de tension de PLC IC697. Le circuit d'entrée fournit assez actuel pour s'assurer que les fonctions de dispositif sûrement. Le courant d'entrée est typiquement 10mA dans SUR l'état et peut accepter le courant de fuite de 2 mA dans OUTRE de l'état sans s'allumer.

Le module d'entrée discret de la série 90-70 de GE Fanuc avec le numéro de catalogue IC697MDL653 a une tension évaluée de 24 volts de C.C une gamme de tension d'entrée de -3 à 30 volts de C.C. Le module d'entrée IC697MDL653 discret est également un module d'entrée logique positive/négative avec 32 points totaux d'entrée. Tous ces points d'entrée sont groupés en 4 groupes de 8 entrées chacun. Le module d'entrée IC697MDL653 a une estimation de tension d'isolement de 1500 volts pour n'importe quelle entrée qui est reliée à la carte mère et à 500 volts entre les groupes d'entrée. Le module d'entrée du positif IC697MDL653/logique négative a un courant d'entrée typique de 10 milliampères à la tension évaluée et une impédance typique d'entrée de 2,6 kiloohms.

Le positif IC697MDL653/module d'entrée négatif a une tension de sur-état de 13,5 à 30 volts et une tension hors état de 0 à 5 volts. Le courant de sur-état est de 6 à 15 milliampères et le courant hors état est de 0 à 2 milliampères. En plus de cela, le module d'entrée IC697MDL653 a un temps de retard configurable de filtre de 1 à 10 millisecondes.

La configuration du temps de retard de limeur est faite sur point par point une base et il convient noter que tous les points comportent le même temps de filtre. L'unité exige 0,3 ampères du courant de 5 volts d'autobus. Le module vient avec une capacité de saisie mécanique qui le rend impossible de l'installer sur la base fausse. En outre, le module IC697MDL653 accepte des mesures de fil d'A.W.G. #22 à A.W.G. #14 et il peut être facilement enlevé de sa fente dans le support s'il y a lieu.
