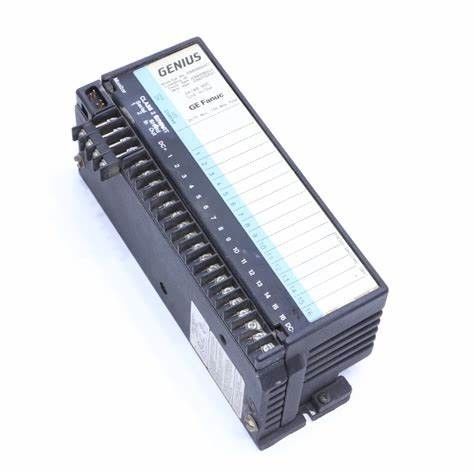

GE IC660BBD021 24/48 volts continu descendent des séries de circuit de l'entrée-sortie 16 90-30 capteurs solides à 3 fils de PLCs

GE IC660BBD021 24/48 volts continu descendent des séries de circuit de l'entrée-sortie 16 90-30 capteurs solides à 3 fils de PLCs

L'information produit GE IC697MDL653 :

L'IC660BBD021 a beaucoup de paramètres configurables, y compris l'essai d'impulsion de sortie, temps configurable de filtre d'entrée, défauts hauts de puissance de sortie, et état ou défaut de prise de sortie dernier. Le bloc est équipé du court-circuit électronique et au-dessus de la protection de la température. Il ne peut détecter un commutateur défaillant, un fil ouvert dans les entrées de trois états, une surcharge, ou aucune charge. En outre, mécanismes protecteurs empêcher tous dommages devant surcharger en arrêtant le système.

Le bloc devrait être installé dans un cas protecteur dans un endroit sans les contaminants aéroportés et avec à refroidissement et à circulation d'air appropriés. IC660BBD021 a besoin d'un système au sol. Les 16 circuits du bloc utilisent les terminaux 6 21. Ces terminaux peuvent fonctionner comme entrées ou sorties. Les sorties se relient au C.C et aux entrées à DC+ sans le besoin de l'inversion de logique. Utilisant un terminal comme entrée de trois états exige une résistance montée aux contacts secs du périphérique d'entrée. Ceci assure la disponibilité de diagnostic de fil ouvert.

Quand un utilisateur décide de déconnecter la puissance de bloc, la puissance de circuit doit être aussi bien déconnectée. Si est mis sous tension de mettre en place des terminaux, le contact des goupilles est très dangereux et peut causer le choc électrique. Pour remplacer une assemblée de l'électronique, un moniteur tenu dans la main devrait d'abord être relié. L'utilisateur doit surveiller les circuits HMM du menu et puis les arrêter et les déconnecter. L'utilisateur peut maintenant actionner vers le bas le bloc, enlever l'assemblée de l'électronique, et installe le neuf. Des terminaux peuvent être utilisés comme entrées ou sorties utilisant + ou - côté de la plaque à bornes.
