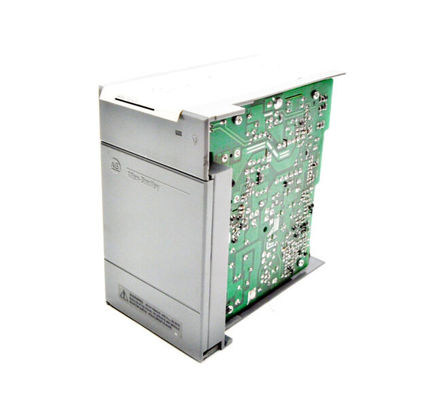

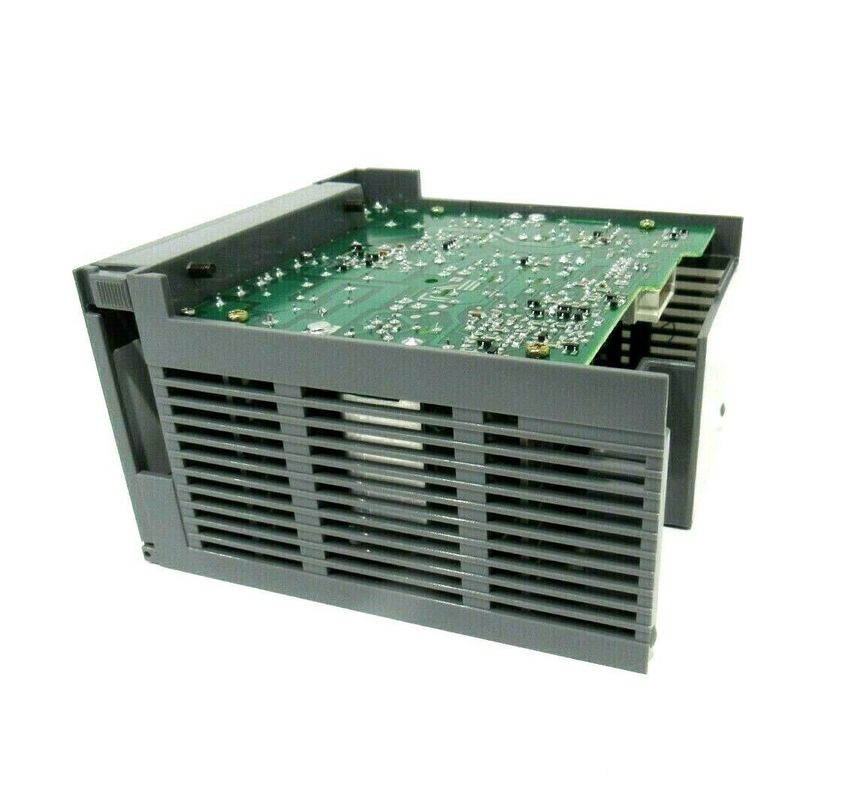

1746-P3 allen bradley io module Rockwell Automation 0 à 60 degrés Celsius SLC 500 alimentation électrique

1746-P3 AB Rockwell Automation 0 à 60 degrés Celsius SLC 500 alimentation électrique

Spécifications techniques pour 1746-P3
Fabricant Rockwell Automation
Numéro de pièce/catalogue n° 1746-P3
Voltage d'isolation 600V ac RMS pendant 1 s (version B ou ultérieure)
Courant d'entrée 20 A
Exigence de puissance typique de la ligne 90 VA
Nom Voltage d'entrée 24VDC
Capacité de courant 3,6 A à 5 V dc et 0,87 A à 24 V dc
Marque AB
Temps d'attente 5 ms (charge complète); 1000 ms (sans charge)
Protection contre les fusibles 1746-F3 ou équivalente
Température de fonctionnement ambiante de 0 à 60 °C (32 à 140 °F)
Série SLC 500
Type de module: alimentation électrique
Plage de tension d'entrée 19,2-28,8 VDC
Emplacement 1746 châssis, côté gauche
Réduction de la capacité actuelle de 5% au-dessus de 55 °C (131 °F).
Voltage d'entrée 24 Volts CC
Puissance d'entrée 61 watts
Courant de fond (5 volts) 3,6 ampères
Courant de fond (24 Volts) 0,87 Ampère
Fréquence CC
Poids de 1,1 kg
Mesures 5,5 x 2,9 x 5,7 pouces
Température de fonctionnement de 0 à 60 °C
Mesures 5,5 x 2,9 x 5,7 pouces
Température de fonctionnement de 0 à 60 °C
UPC 10662073521430 Les produits de l'industrie de l'électricité ne sont pas soumis à des restrictions.
