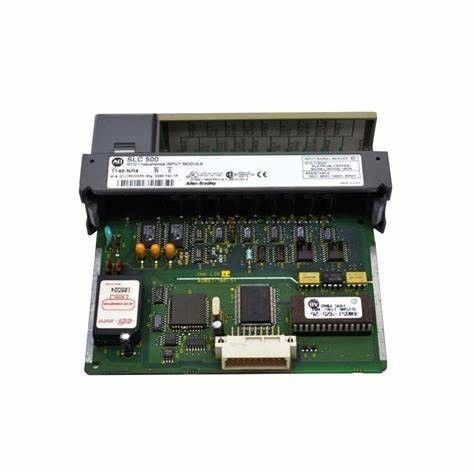

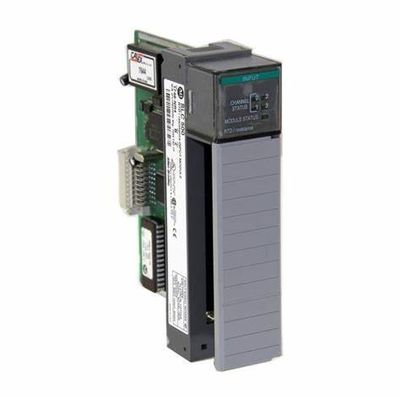

1746-NR4 Module d'entrée analogique d'AB 500 Volts/1 minute SLC 500 RTD/Résistance

1746-NR4 Module d'entrée analogique d'AB 500 Volts/1 minute SLC 500 RTD/Résistance

Spécifications techniques pour 1746-NR4
Fabricant Rockwell Automation
Marque AB
Série SLC 500
Numéro de pièce/catalogue n° 1746-NR4
Inputs 4
Type de module RTD/Résistance Module d'entrée analogique
N° si les entrées 4
Largeur de bande 2,62-65,5 Hertz
Sensors RTD compatibles Platine (385) 100, 200, 500 et 1000; Platine (3816) 100, 200, 500 et 1000; cuivre (426) 10, nickel (618) 120, nickel (672) 120 et nickel fer (518) 604.
Temps de mise à jour 17 millisecondes-1,2 secondes
Résistance compatible Plage d'entrée 0 à 150 Ohms, 0 à 500 Ohms, 0 à 1000 Ohms et 0 à 300 Ohms
Courant de fond 50 mA
Consommation d'électricité du plan arrière 1,5 W maximum (0,3 W à 5 V CC, 1,2 W à 24 V CC)
Emplacement du châssis d'entrée/sortie N'importe quelle fente à l'exception de la fente 0
Réponse d'étape 60 millisecondes dans, 2,5 millisecondes hors
Résolution 0,01 degré Celsius
Température de fonctionnement de 0 à 60 °C
Isolement de fonctionnement 500 volts/minute
Température de stockage -40 à 85 degrés Celsius
UPC 10662468440742 Les produits à base de céréales
Métode de conversion A/D Modulation Sigma-delta
