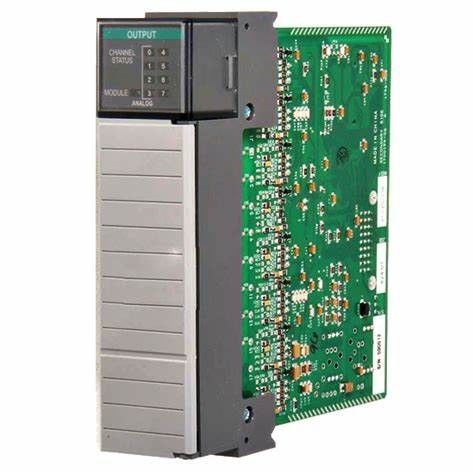

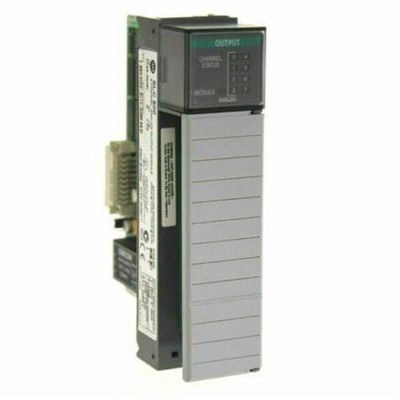

1746-NO8I Module de sortie analogique AB SLC 500 de 0 à 60 degrés Celsius

1746-NO8I AB SLC 500 Module de sortie analogique de 0 à 60 degrés Celsius

Spécifications techniques pour 1746-NO8I
Fabricant Rockwell Automation
Marque AB
Numéro de pièce/numéro de catalogue 1746-NO8I
Série SLC 500
Type de module Module de sortie analogique
Courant de fond (5 volts) 120 milliampères
Produits Quatrième (4)
Courant de fond (24 volts) 250 milliampères
Plage de courant de sortie de 4 à 20 mA; de 0 à 20 mA; de 0 à 21 mA; de 0 à 21,5 mA
Format de données Unités d'ingénierie à l'échelle; À l'échelle pour le PID; Nombre proportionnel; Format 1746-NO4; Échelle définie par l'utilisateur
Le code de sortie de tension est de -32,768 à +32,764
courant de fond (5 volts) 120 mA; (24 volts CC) 250 mA
Temps de mise à jour classe 1: 5 ms; classe 3: 10 ms
Résolution 16 bits
Réponse d'étape 1 ms (0 à 95% de l'échelle complète)
Réponse d'étape 1 ms (0 à 95% de l'échelle complète)
Dissipation thermique 6,6 watts
Température de fonctionnement ambiante de 0 à 60 degrés Celsius
UPC 10781180054560 Les produits de l'industrie de l'électricité et de l'électricité
Taille du fil Deux fils de 14 à 24 AWG par borne

Autres produits supérieurs

Configuration du réseau EtherNet/IP
Modules de communication EtherNet/IP
Les États membres doivent fournir aux autorités compétentes les informations suivantes:
Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'avis de la Commission.
Contrôleur CompactLogix 5370
Adaptateurs EtherNet/IP
Les États membres doivent fournir aux autorités compétentes les informations suivantes:
Commutateurs intégrés
Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'accord.

Le câble AB 1746-C7 est un câble d'alimentation à ruban qui relie les contrôleurs et le châssis.Lorsque le câble 1746-C7 est utilisé pour connecter les contrôleurs SLC 500Lorsque vous utilisez le câble pour connecter les alimentations AB 1746-P4, l'espacement maximal entre les alimentations est de 2,5 pouces.Le câble 1746-C7 mesure 6 pouces de longueurIl ne doit être utilisé que pour connecter le châssis et les contrôleurs côte à côte, et non dans une formation empilée avec un châssis ou un contrôleur au-dessus de l'autre.

Le câble 1746-C7 est le plus approprié pour connecter les châssis AB 1746-A4, 1746-A7, 1746-10 et 1746-A13.le câble 1746-C7 peut connecter 2 châssis 1746-A4 entre eux, il peut connecter 1 1746-A4 châssis à n'importe lequel des autres châssis énumérés).

Questions fréquemment posées concernant 1756-PB75
Quelle est la différence entre le 1756-PA75 et le 1756-PB75?

Le 1756-PA75 fonctionne lorsqu'il est alimenté avec 85-264VAC tandis que le 1756-PB75 est alimenté par une tension d'alimentation externe de 18-32VDC.

Puis-je utiliser cette alimentation comme source de tension des composants du panneau?

Cette alimentation est destinée uniquement au châssis ControlLogix.

Quels sont les châssis ControlLogix compatibles pour une utilisation avec le 1756-PB75?

Les châssis compatibles sont les suivants: 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
