Le module de sortie analogique PLC de la série 90-30 FANUC IC693ALG391

Spécifications techniques pour IC693ALG391

Marque GE Fanuc
Signal de sortie analogique 0-20 mA / 4-20 mA; 1-5VDC / 0-5 VDC
Fabricant GE Fanuc (anciennement); Emerson Automation (actuel)
Série Série 90-30
Taux de mise à jour du canal 5 ms
Série Série 90-30
Numéro de pièce IC694ALG391
Résolution de sortie analogique 4 à 20 mA 4μA (1 LSB = 4μA); 0 à 20 mA 5μA (1 LSB = 5μA); 1 à 5 V 1 mV (1 LSB = 1 mV); 0 à 5 V 1,25 mV

1 LSB = 1,25 mV
Les signaux de sortie 0-20 mA / 4-20 mA
Description du produit Module de sortie analogue
Nombre de canaux Deux (2) canaux de sortie
Précision de sortie analogique: 4 à 20 mA 8μA à 25 °C (77 °F); 0 à 20 mA 10 μA à 25 °C (77 °F); 1 à 5 V 50 mV à 25 °C (77 °F); 0 à 5 V 50 mV à 25 °C (77 °F)
Résolution numérique 12 bits, typique
Plage de 4 à 20 mA, 0 à 20 mA
Le débit de courant est de 30 mA @ 5 VDC; 215 mA @ 24 VDC (supplié par le backplane ou l'utilisateur)
Résolution analogique 4 à 20 mA 4μA (1 LSB = 4μA); 0 à 20 mA 5μA (1 LSB = 5μA); 1 à 5 V 1 mV (1 LSB = 1 mV); 0 à 5 V 1,25 mV (1 LSB = 1,25 mV)
Voltage d'alimentation (nominal) +24 VDC, à partir de +24 VDC isolés sur le plan arrière ou de la source de tension fournie par l'utilisateur, et +5 VDC à partir du plan arrière
Plage de tension d'alimentation externe de 20 à 30 VDC (typiquement 24 VDC)

Plage de tension d'alimentation externe de 20 à 30 VDC
Taux de mise à jour 5 ms
Isolement 1500 VAC
Indicateurs d'état
Taux de mise à jour 5 ms pour tous les canaux
Fabrique d'étalonnage Étalonnage à 4 μA par comptage
Largeur du module 1 fente
Résolution de 4 à 20 mA 4 microampères
La précision absolue est de 4 à 20 mA ± 8 μA à 25 °C (77 °F); de 0 à 20 mA ± 10 μA à 25 °C (77 °F); de 1 à 5 V ± 50 mV à 25 °C (77 °F);0 à 5 V ± 50 mV à 25°C (77°F)
Isolement, champ à côté logique 1500 VAC pendant 1 minute
État du cycle de vie du produit arrêté
Courant de bus 30 mA à partir de l'alimentation +5V; 215 mA à partir de l'alimentation isolée +24 VDC en arrière-plan ou de l'alimentation utilisateur
Résolution à 0-20 mA 5 microampères
Statut du cycle de vie du produit
Voltage de conformité maximal 25 volts

Consommation d'énergie interne 30 mA à 5 VDC, 215 mA à 24 VDC isolé
Statut du cycle de vie du produit* Arrêté/obsolète

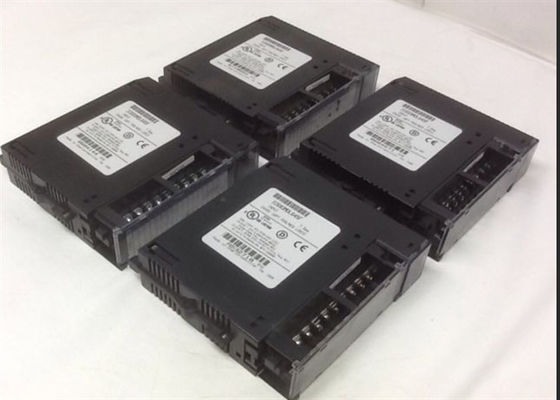

L'IC694ALG391 est un module de sortie analogique anciennement fabriqué par GE Fanuc Automation, maintenant acquis par Emerson Automation.Ce module est un module à fente unique avec deux (2) canaux de sortie analogiques qui génère des signaux de sortie de tension et de courant tels que 0-20 mA / 4-20 mA et 1-5VDC / 0-5 VDC signaux électriquesCe module est livré avec des résolutions spécifiques, notamment 4μA (1 LSB = 4μA) à 4-20 mA; 5μA (1 LSB = 5μA) à 0-20 mA; 1 mV (1 LSB = 1 mV) à 1 à 5 VDC et 1,25 mV (1 LSB = 1,25 mV) à 0-5 VDC.Ce module est utilisé en particulier pour actionner les dispositifs de commande modulateurs tels que les vannes de commandeIl peut également être utilisé pour la retransmission de signaux et l'interface avec des compteurs de panneau, des enregistreurs de données et d'autres éléments de réception.L'IC694ALG391 est installé à n'importe quel emplacement de montage d'E/S d'une plaque de base à 5 ou 10 fentes.Il est doté d'un seul indicateur d'état OK du module indiquant l'état opérationnel du module.La précision absolue du module est de 8 μA à une température de fonctionnement de 25 °C (77 °F) lorsqu'il est configuré pour 4 à 20 mA; 10 μA à 25 °C (77 °F) pour une configuration de 0 à 20 mA; 50 mV à 25 °C (77 °F) pour un fonctionnement de 1 à 5 V et 50 mV à 25 °C (77 °F) pour un fonctionnement de 0 à 5 V.L'IC694ALG391 a une consommation interne de 30 mA à partir de l'alimentation +5V et de 215 mA à partir de l'alimentation isolée +24 VDC en arrière-plan ou de la source d'alimentation fournie par l'utilisateur.

L'IC693ALG391 est un PLC de la série 90-30, un module de sortie analogique fournissant un signal de sortie de courant de 0 à 20 mA / 4 à 20 mA et des signaux de sortie de tension de 1 à 5 VDC / 0 à 5 VDC.Ce module était fabriqué par GE Fanuc Automation.Le module dispose de deux canaux de sortie analogiques avec une résolution de 4μA (1 LSB = 4μA) à 4-20mA; 5μA (1 LSB = 5μA) à 0 à 20 mA; 1 mV (1 LSB = 1 mV) à 1 à 5 V; 1.25 mV (1 LSB = 1).25 mV) à 0 à 5 V avec un courant de 30 mA provenant de l'alimentation en arrière-plan de +5 V et de 215 mA provenant de l'alimentation en arrière-plan isolée +24 VDC ou de l'alimentation utilisateur.
