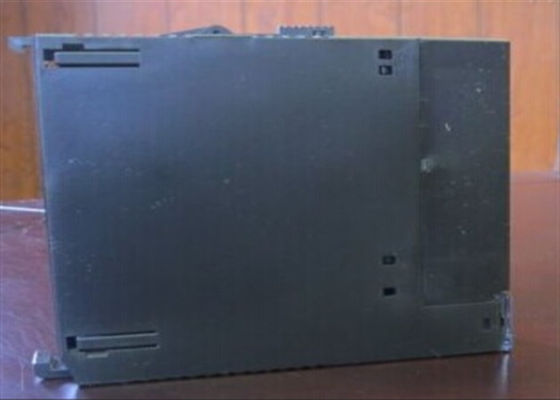

L'IC693CHS398 est une plaque de base d'expansion de la série 90-30 PLC, anciennement par GE Fanuc maintenant sous Emerson
Ce module est compatible avec le couplage avec une plaque de base du processeur, la connexion via le port d'expansion du processeur
Avec l'utilisation d'IC693CHS398, un plus grand nombre de modules d'E/S peut être contrôlé par le processeur central.
En fonction du type de processeur utilisé, le nombre de plaques de base d'expansion autorisées, telles que le
IC693CHS398, varie spécifiquement par système, jusqu'à 4 plaques de base d'expansion à la fois avec n'importe lequel des processeurs 331, 340 et 341
L'IC693CHS398 est livré avec cinq (5) emplacements d'entrée/sortie qui permettent de
Ces emplacements sont de taille unique, ce qui empêche une installation incorrecte.
Cette plaque de base nécessite un module d'alimentation dédié pour fonctionner.
Une prise d'alimentation dédiée située sur le côté gauche du matériel.
Le IC693CHS398 mesure la taille de la plaque d'expansion de l'appareil.
10.43 x 5,12 x 5,59 pouces (W x H x D) avec une puissance interne requise de 170 mA à 5VDC. Jusqu'à un total de 50 pieds ou 15
Le câble d'interconnexion est autorisé le long du système d'expansion pour assurer une communication continue.
ne prend pas en charge l'installation de modules PCM, ADC, BEM et CMM311.
La plaque de base IC693CHS398 est fabriquée par GE Fanuc dans le cadre de la série 90-30 et est une plaque de base d'expansion.
La plaque de base d'expansion IC693CHS398 doit toujours être raccordée à la plaque de base d'expansion IC693CHS398.
La base de la CPU dans un PLC, mais elle ne peut se connecter qu'à 1 base de la CPU au total.
plaque de base d'expansion à la fois.
Le nombre total de plaques de base d'expansion auxquelles la plaque de base d'expansion GE Fanuc série 90-30 IC693CHS398 peut être connectée à
Les processeurs 331, 340 et 341 peuvent supporter jusqu'à 4 plaques de base d'expansion à la fois, et le
Pour des raisons de sécurité, les processeurs IC693CHS398 peuvent être utilisés pour la mise en place d'un processeur de base.
La plaque de base de dilatation et toutes les autres plaques de base de dilatation d'un système doivent être installées sur un sol commun.
La plaque de base d'expansion IC693CHS398 a 5 emplacements pour installer des modules d'E/S et elle se connecte à d'autres plaques de base avec sa 25-pin
Connecteur d'expansion d'entrée/sortie féminin de type D à l'extrême droite.
