Génération FANUCLe produit doit être présenté à l'essai.Série 90-30 Contrôleur logique programmable
Spécifications techniques pour IC693CMM321
Fabricant GE Fanuc
Série Série 90-30
Numéro de pièce IC693CMM321
Type de produit Module d'interface Ethernet
Accessories de connexion câble AAUI; émetteur-récepteur externe
Opération de l'appareil client prise en charge
Fonctionnement du serveur
Nombre maximal de connexions au serveur Seize (16)
Nombre de ports Trois (3)
Nombre d'indicateurs LED Quatre (4)
Port disponible Un (1) RS-232, port série RJ-11 (port du gestionnaire de la station) Un (1) RS-485, port série de type D à 15 broches,
Un (1) port AAUI (port réseau)
CPU compatible CPU version 6.50 ou supérieure (fonctionnalité complète) CPU versions 5.03 à 6.04 (uniquement 1 connexion SRTP)
Largeur du module en fente unique
Statut du cycle de vie du produit* Arrêté/obsolète

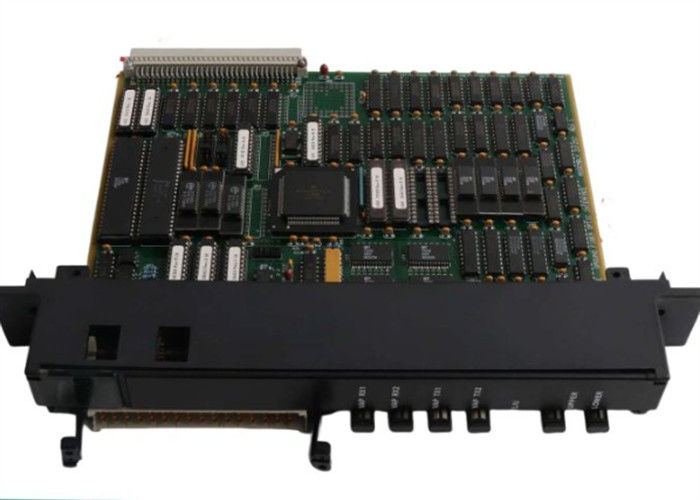

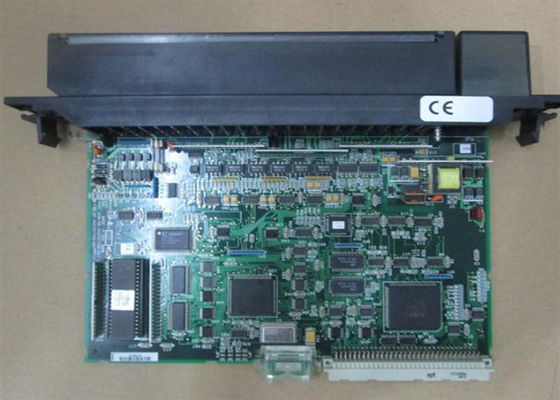

À propos de IC693CMM321
L'IC693CMM321 est un module d'interface Ethernet qui fait partie du contrôleur logique programmable (PLC) de la série 90-30
Ce module est fabriqué par GE Fanuc automation qui est principalement utilisé pour interfacer directement une série 90-30
une plaque de base à un réseau ethernet existant en vue de mettre en œuvre une entrée/sortie distribuée ou de permettre la CPU et la communication
les adaptateurs communiquent avec les stations distantes, l'interface homme-machine (HMI), le contrôle de surveillance et l'acquisition de données (SCADA)
et des systèmes de contrôle distribués (DCS).
Le IC693CMM321 dispose d'une variété de communications pour effectuer différentes tâches.
Port série agissant comme le port de gestion de la station, One (1) RS-485, 15-pin, port série de type D utilisé comme port de chargement de logiciels et
Un (1) port AAUI qui est utilisé comme port réseau pour connecter le module au réseau Ethernet.
Ces indicateurs permettent à l'utilisateur de surveiller le fonctionnement de chaque port et d'avoir un aperçu de l'état du module.
sont OK, LAN, SER et STAT. Les indicateurs LED représentent respectivement l'état de l'interface, le trafic existant sur le récepteur
le port et le port de téléchargement, et la présence d'un événement d'exception.
L'IC693CMM321 est idéalement utilisé avec s CPU version 6.50 ou supérieure pour atteindre une fonctionnalité complète.
Cependant, le fonctionnement Ethernet est limité à une seule connexion au serveur SRTP. Pour la configuration, une variété
des logiciels de programmation tels que Logicmaster 90-30 version 6.01 ou ultérieure, Control Version 2.01 ou ultérieure, ou
VersaPro version 1.0 ou supérieure. Toutes ces applications logicielles sont installées sur un ordinateur.
Le module TCP/IP de l'interface Ethernet IC693CMM321 de la série 90-30 de GE Fanuc peut diagnostiquer et entretenir un système PLC, initier un
transfert de données du PLC vers d'autres appareils, et communiquer avec plusieurs appareils simultanément et prendre en charge jusqu'à 16
soit 1 ou 2 de ces modules TCP/IP d'interface Ethernet peuvent être installés à la fois dans tout type de série GE
90-30 baseplate, mais ces modules ne sont pas compatibles avec les programmeurs de poche GE de la série 90-30/20/Micro produit
Le module d'interface Ethernet IC693CMM321 dispose de 2 ports et de 4 indicateurs LED.
et le port de mise à niveau du micrologiciel et les LED sont la LED OK, la LED LAN, la LED SER et la LED STAT.
