Génération FANUCLes résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.Série 90-30 Contrôleur logique programmable
Spécifications techniques pour IC693CPU331
Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc
Numéro de pièce IC693CPU331
Description du produit CPU modulaire
Module de processeur de type produit
Mémoire utilisateur 16 Kbytes
Type de processeur 80188
Compatibilité avec les PLC GE Fanuc 90-30
Vitesse d'horloge 10 MHz
Taux de balayage typique de 0,4 ms par 1K de logique booléenne
Pour les appareils à commande numérique
Vitesse du processeur 10 MHz
Port de série 1
Extensible Oui
Les entrées discrètes 512
Nombre de plaques de base d'extension Quatre (4) plaques de base d'expansion; Quatre (4) plaques de base d'E/S à distance
Produits discrets 512
Points d'entrée discrets - %I 512
Température de fonctionnement de 32 à 140 degrés Fahrenheit
Points de sortie discrets - %Q 512
Les entrées analogiques - %AI 128 mots
Produits analogiques - %AQ 64 mots
Ports série intégrés 1 (utilise le connecteur sur l'alimentation PLC). Prend en charge les protocoles SNP slave et SNP-X slave
Détecteurs/compteurs 680
Nombre d'interruptions
Enregistreur de changement Oui
Charge de courant: 350 mA
Voltage du bus: +5VDC
À propos de IC693CPU331

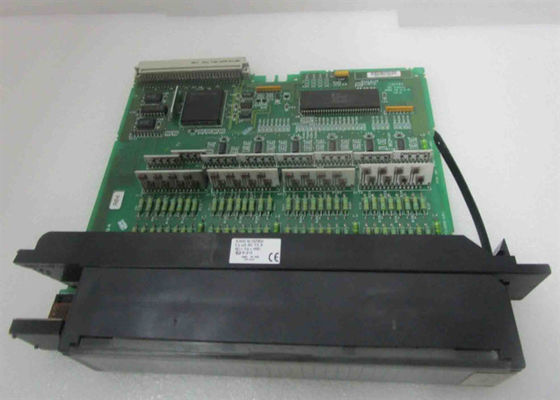

L'IC693CPU331 est un processeur modulaire qui fait partie de la série 90-30 PLC de GE Fanuc Automation.
Il est également capable de scanner 1K de logique booléenne en 0,4 millisecondes.
Ce processeur dispose d'une mémoire utilisateur de 16 Kbyte qui est dimensionnée pour accueillir 512 bits d'entrée discrets; 512 bits de sortie discrets; 128 mots
Ce processeur dispose en outre de structures de mémoire interne qui est composée de
1280 bits Mémoire globale discrète; 1024 bits de bobines internes; 256 bits de bobines temporaires; 128 bits de références d'état du système;
2048 mots de mémoire de registre et 16 mots de systèmes de registre.
Il est disponible pour le processeur et prend en charge les instructions du registre Shift.
Comparé aux processeurs embarqués, le processeur modulaire IC693CPU331 prend en charge la fonction Override et est livré avec une batterie
Le type de mémoire par défaut disponible pour ce processeur est un type de mémoire à accès aléatoire (RAM) et peut également être installé avec
une EPROM ou une EEPROM facultative.
L'IC693CPU331 peut être installé dans n'importe quelle plaque de base du processeur, qu'elle soit à 5 ou 10 emplacements.
une fente de processeur dédiée qui est la fente 1. Ce module tire un courant du plan arrière s'élevant à 350 mA @ 5VDC de tension de bus.
Comme ce processeur modulaire prend en charge une plus grande quantité d'E/S, il prend en charge l'expansion d'E/S avec l'utilisation jusqu'à quatre (4) expansion
plaque de base de la plaque de base d'entrée/sortie à distance.
Le module GE Fanuc IC693CPU331 est un module de processeur de 10 mégahertz pour les systèmes PLC de la série 90-30 de GE.
Le module utilise un microprocesseur de la série 80188. La température de fonctionnement du module est de 32 à 140 degrés Celsius.
Le module IC693CPU331 occupe une seule fente dans une plaque de base à 5 fentes et il tire 350 milliampères de courant du plan arrière
La fréquence de balayage typique du module est de 0,4 millisecondes par 1K de logique booléenne.
sont attribués pour les registres système qui sont uniquement destinés à la visualisation de tableaux de référence et ne peuvent pas être référencés dans le programme logique de l'utilisateur.
Le nombre total de minuteurs et de compteurs pris en charge par le module IC693CPU331 est de 680.
le module de stockage des données est la RAM et une EPROM ou EEPROM facultative.
La mémoire de programme utilisateur maximale est de 16 kilobytes. Le nombre de points d'entrée discrets est de 512.
la mémoire globale discrète est de 1280 bits. la mémoire allouée pour les entrées analogiques et les sorties analogiques est de 128
Un port série intégré est disponible sur le module IC693CPU331 et ce port est accessible
Les protocoles pris en charge par le port série comprennent le SNP slave et SNPX slave
Un module CMM séparé est nécessaire pour le maître SNP-X maître, CCM, et le support de l'esclave RTU.
Un module AD693CMM301 fournit 2 ports série supplémentaires pour l'IC693CPU331
Un SLP (State Logic Processor) est également compatible avec le module IC693CPU331 et il peut être utilisé pour fournir
contrôle multi-tâches.
