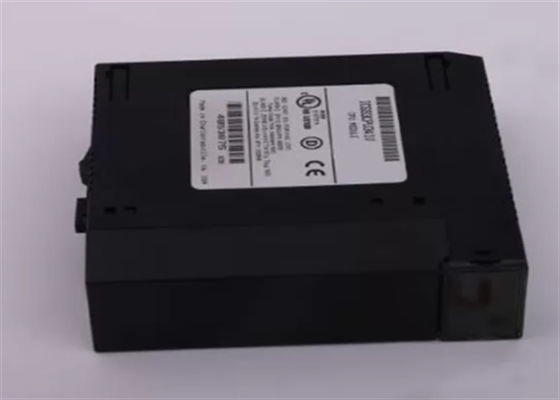

GE FANUC IC693CPU341 CPU 341 Module ((80K Bytes de mémoire utilisateur), 10K Reg., 3 msec/K
Spécifications techniques pour IC693CPU341
Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc; Emerson Automation (actuel)
Fabricant GE Fanuc
Numéro de pièce IC693CPU341
Série Série 90-30
Description du produit CPU modulaire
Module de processeur de type produit
Numéro de pièce IC693CPU341
Mémoire utilisateur 80 Kbytes
Description du produit CPU à fente unique
Type de processeur 80188
Vitesse d'horloge 20 MHz
Taux de balayage typique de 0,3 ms par 1K de logique booléenne
Mémoire utilisateur 80 kilobytes
Nombre de plaques de base supportées Cinq (5)
Vitesse du processeur 20 MHz
Pour les appareils à commande numérique:
Vitesse d'horloge 20 MHz
Extensible Oui
Voltage d'entrée 5 Volts CC
Mémoire utilisateur 80 Kbytes
Tireur de courant 490 milliampères
Nombre de plaques de base d'extension Quatre (4) plaques de base d'expansion; Quatre (4) plaques de base d'E/S à distance
Vitesse d'exécution booléenne de 0,3 ms par logique 1K
Mémoire de registre 9999 mots
Températeurs / compteurs > 2000
Points d'entrée discrets - %I 512
Ports de communication Un (1) Ports SNP hébergés par le module d'alimentation
Port de série 1
Points de sortie discrets - %Q 512
Les entrées analogiques - %AI 1024 mots
Interruptions Oui
Les sorties analogiques - %AQ 256 mots
Enregistreur de changement Oui
Ports série intégrés 1 (utilise le connecteur sur l'alimentation PLC). Prend en charge les protocoles SNP slave et SNP-X slave
Températeurs / compteurs > 2000
Nombre d'interruptions
Enregistreur de changement Oui
Charge de courant: 490 mA
Voltage du bus: +5VDC
Détails du produit
Général: Le module IC693CPU341, membre de la série GE Fanuc 90-30, est un module CPU à emplacement unique équipé de 5
Il contient 4 plaques de base à distance et / ou d'expansion en plus de la plaque de base 1 CPU. Il est équipé d'un 80C188XL
le processeur.
Puissance: il fonctionne à 20 MHz et nécessite une charge de 490 milliampères de l'alimentation nominale +5 VDC.
la plage de température ambiante de 0 à 60 degrés Celsius (ou 32 à 140 degrés Fahrenheit).
Mémoire: Ce taux de traitement typique du processeur est de 0,3 millisecondes par 1K de logique (également connu sous le nom de contacts booléens).
une mémoire de programme de 80 K bytes, le IC693CPU341 possède une mémoire de registre (%R) de 9999 mots; une mémoire globale discrète (%G) de 1280 bits,
les bobines internes (%M) de 1024 bits, les bobines de sortie (temporaires) (%T) de 256 bits et les références d'état du système (%S) de 128 bits (avec %S, %SA,
%SB, %SC ayant chacun 32 bits).
I/O: les entrées analogiques (%AI) et les sorties (%AQ) sont respectivement 1024 et 256 mots.
Il contient 16 mots (%SR) enregistrés dans le système qui sont utilisés uniquement pour afficher les tableaux de référence et ne peuvent pas être référencés dans le programme logique de l'utilisateur.
Spécifique: Ce processeur dispose d'un seul port série intégré, qui nécessite un connecteur à l'alimentation PLC utilisée dans le système.
Le IC693CPU341 est compatible PCM/CCM, bien qu'il nécessite un module CMM pour être utilisé.
Il nécessite également un module PCM pour prendre en charge le maître RTU.
LAN: IC693CPU341 dispose d'un réseau local (LAN) installé. Cette fonctionnalité permet au CUP de prendre en charge une variété de modules optionnels, tels que FIP, Profibut, multidrop, Ethernet, GBC,Modules d'option GMC et GCM+Ses premières versions ont une RAM et une EPROM ou EEPROM en option pour le stockage de la mémoire.61, ne prend en charge que la RAM et le Flash en option pour des besoins de mémoire supplémentaires.
